Подключение сигнализации CAN на грузовых автомобилях.
Подключение сигнализации CAN на грузовых автомобилях.

Карта подключения сигнализации на примере сигнализации CANlog 2009.Описание подключения на трех

языках,в том числе и на русском.
Фотографии коннекторов,проводом и модулей для подключения,места расположений для подключения.
Дано описание для грузовиков моделей-

DAF XF95 2001

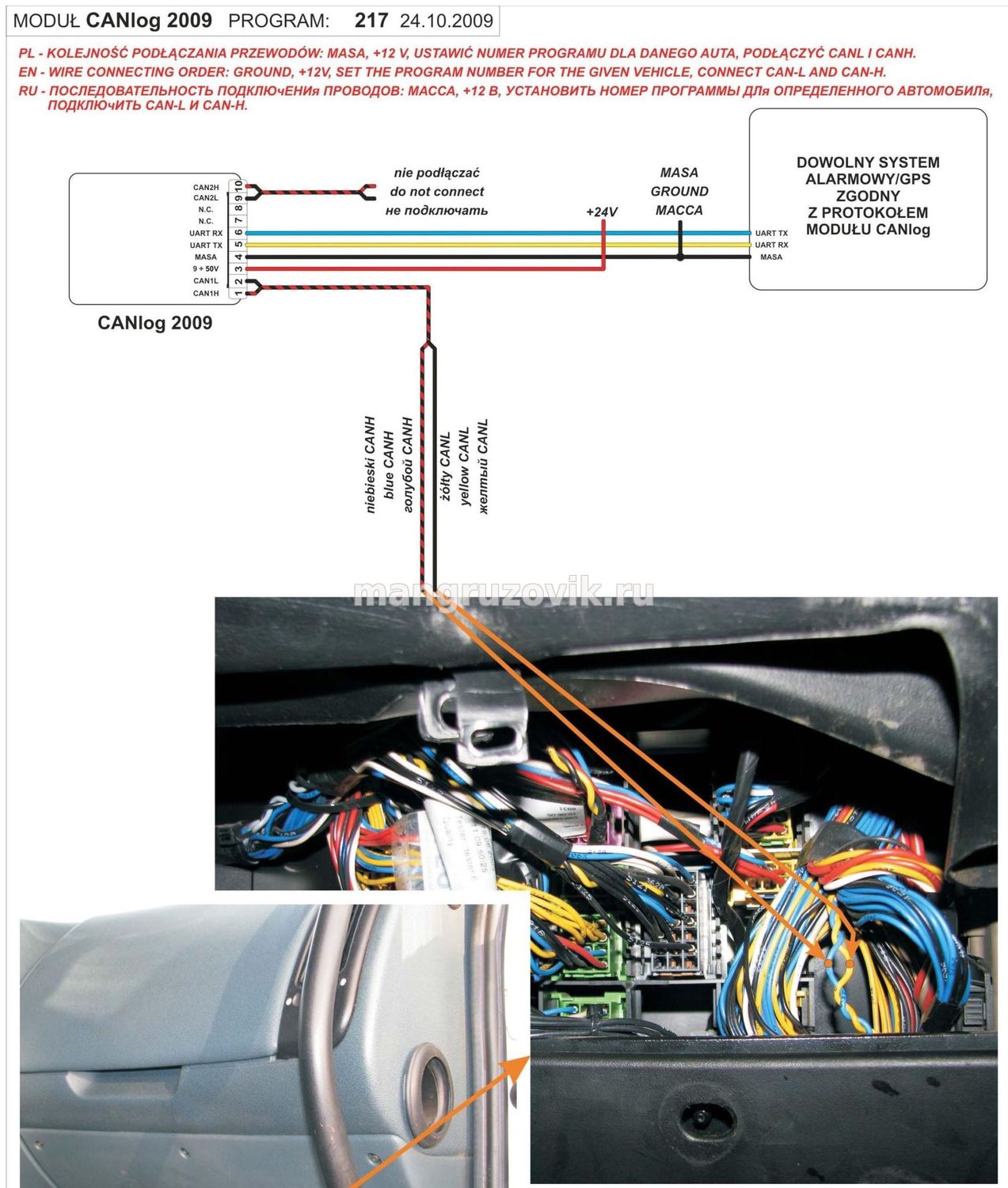

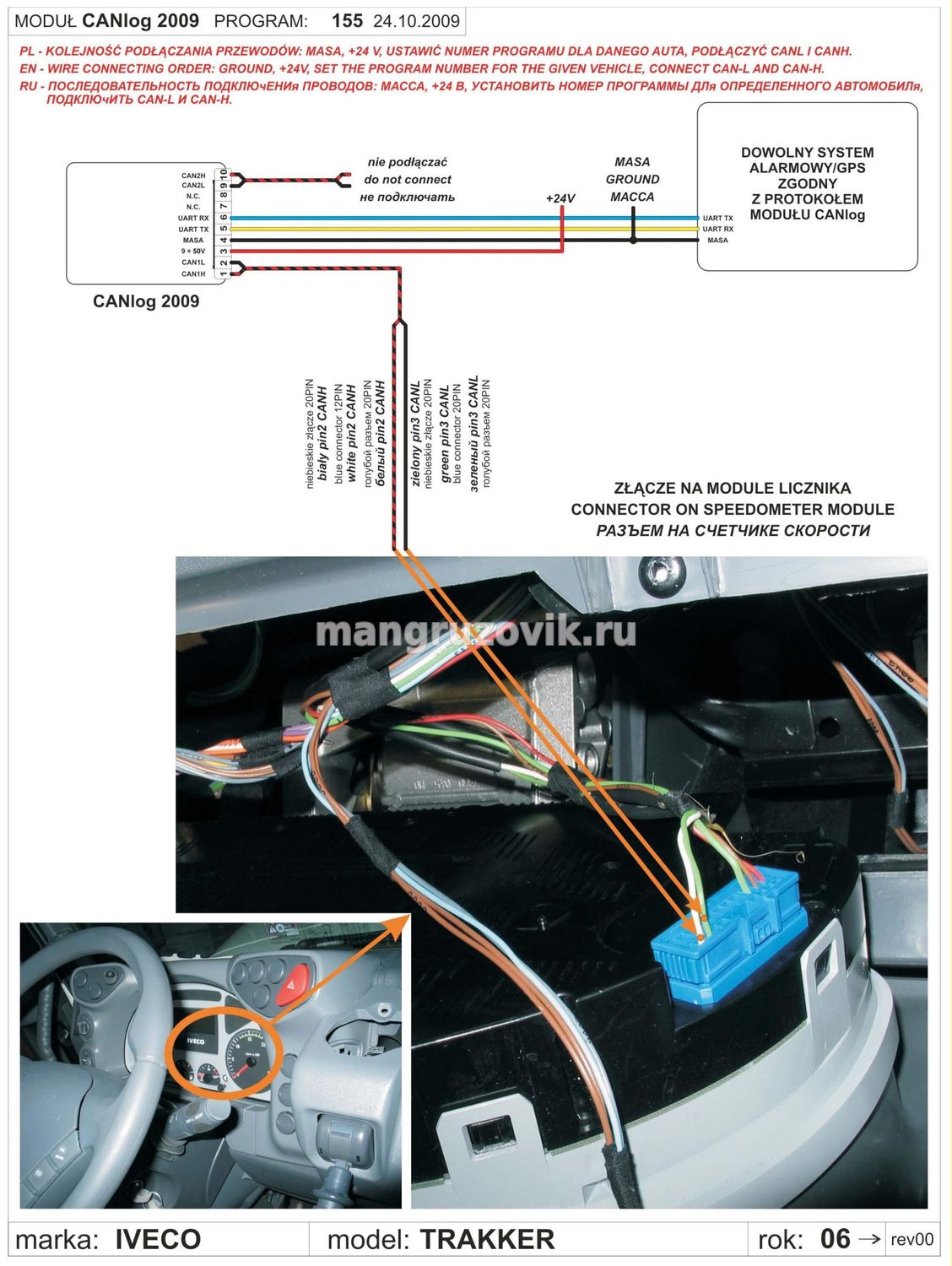

IVECO TRAKKER 2006

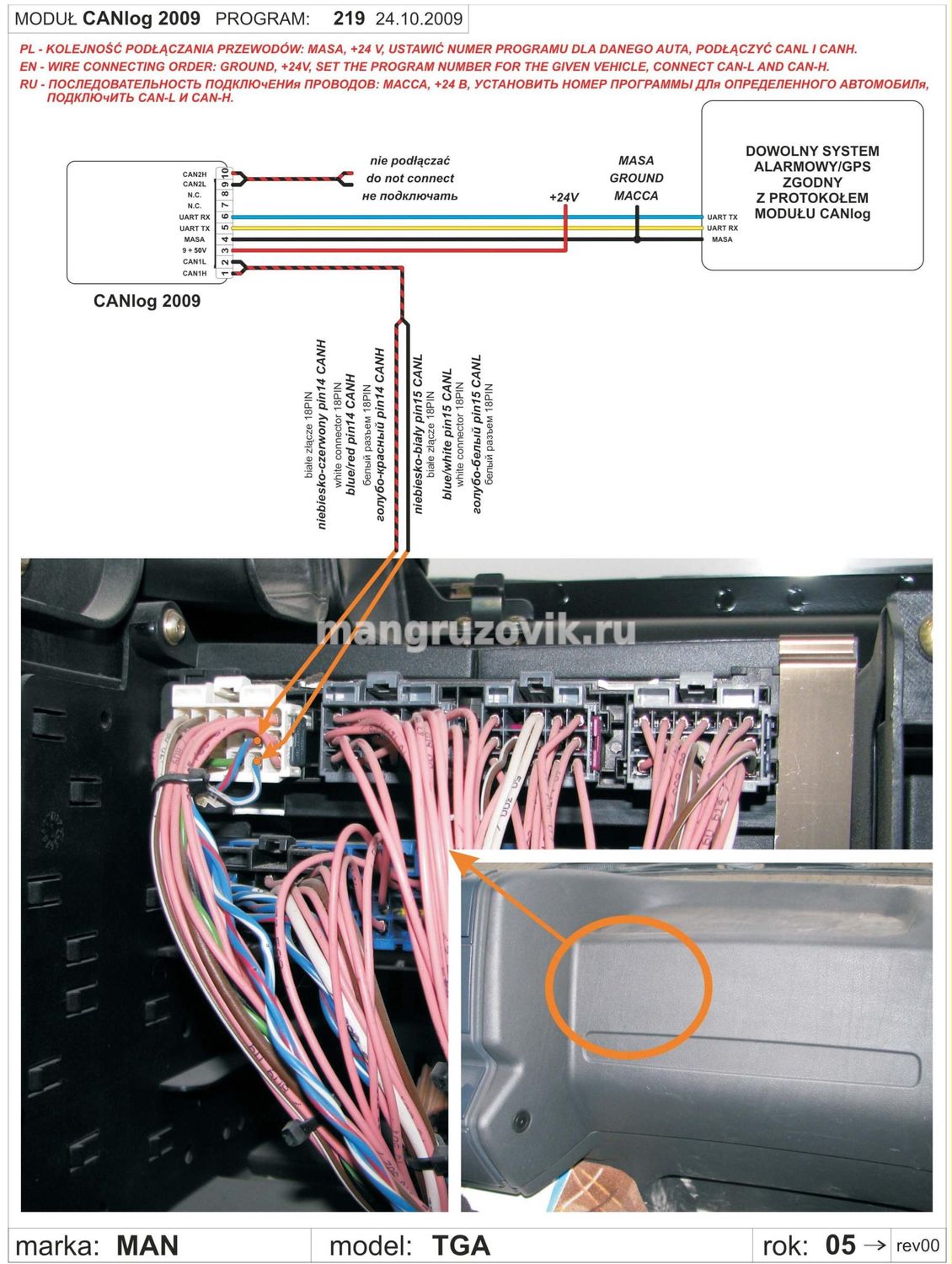

MAN TGA 2005

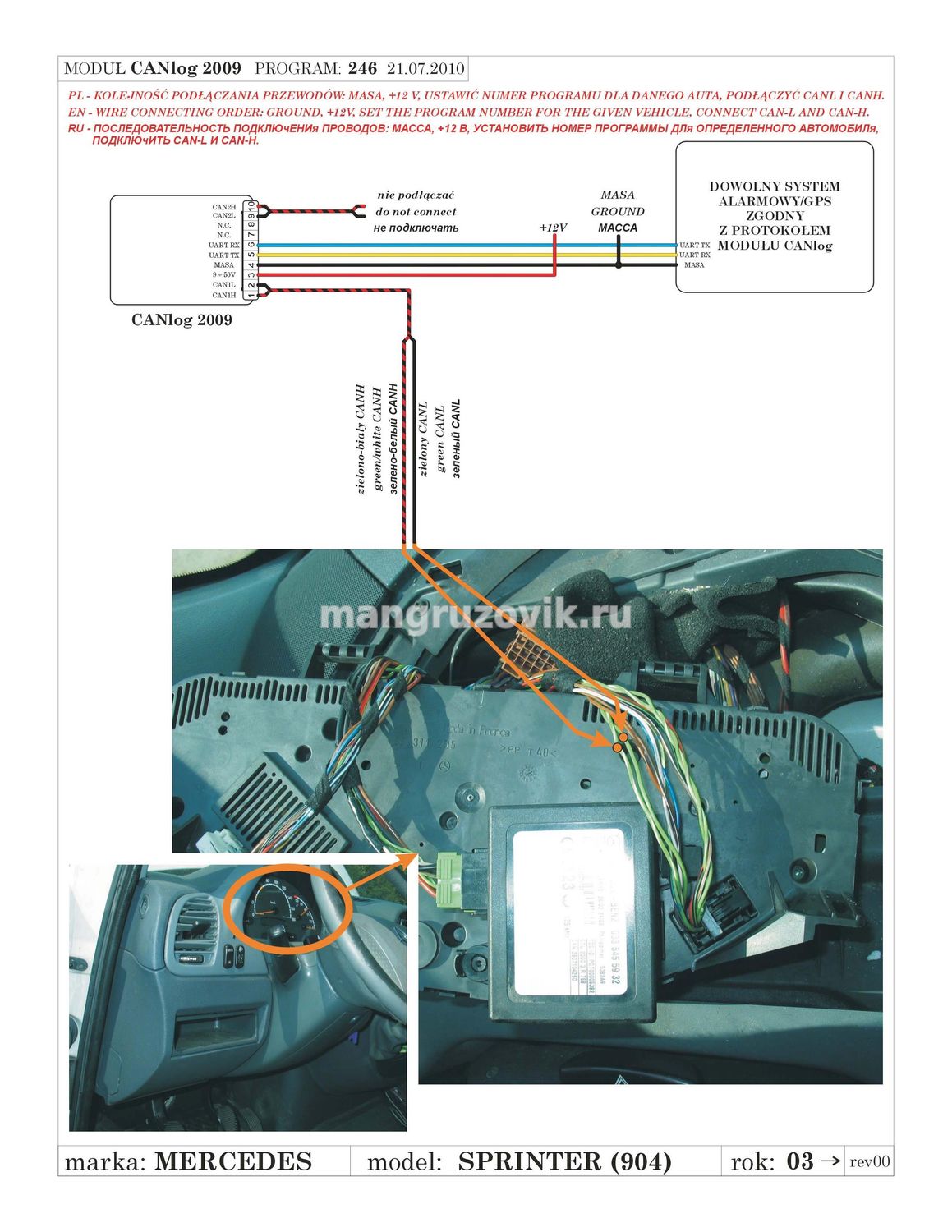

MERCEDES SPRINTER 2003

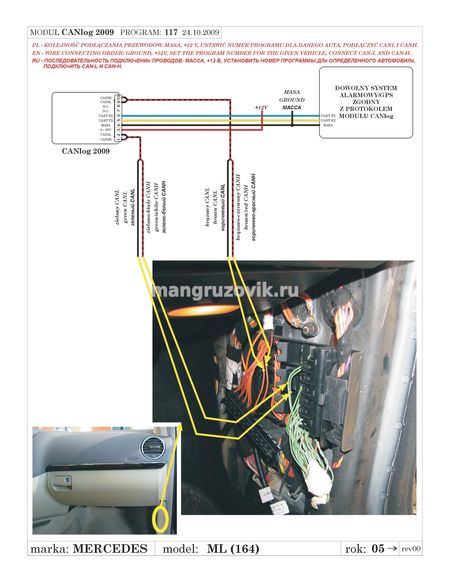

MERCEDES ML 2005

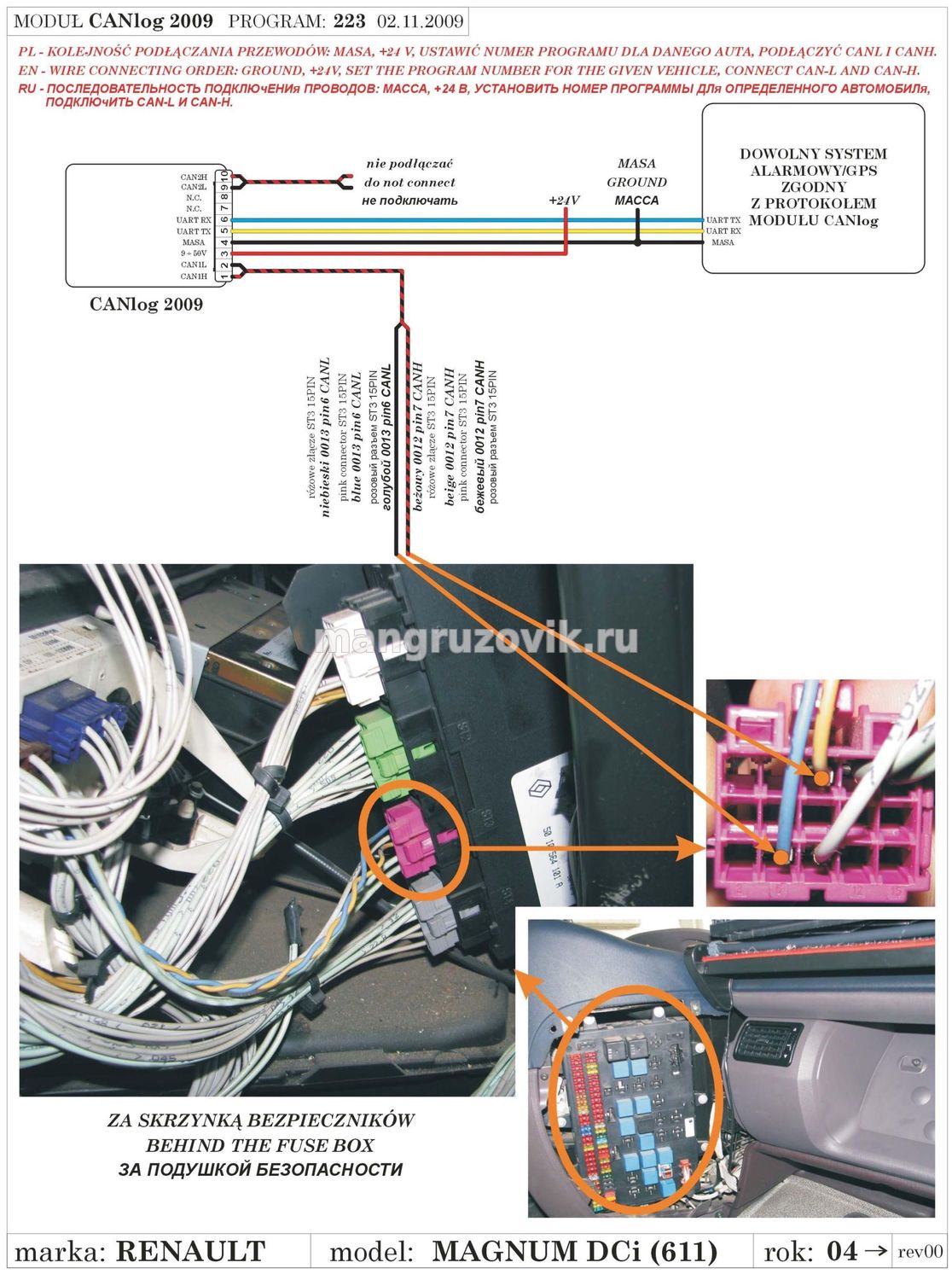

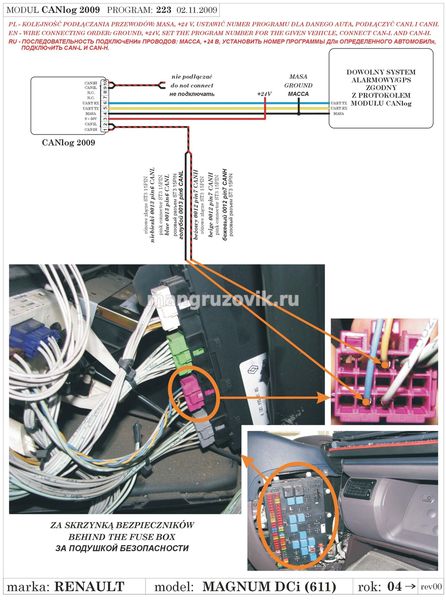

RENAULT MAGNUM DCI 611 2004

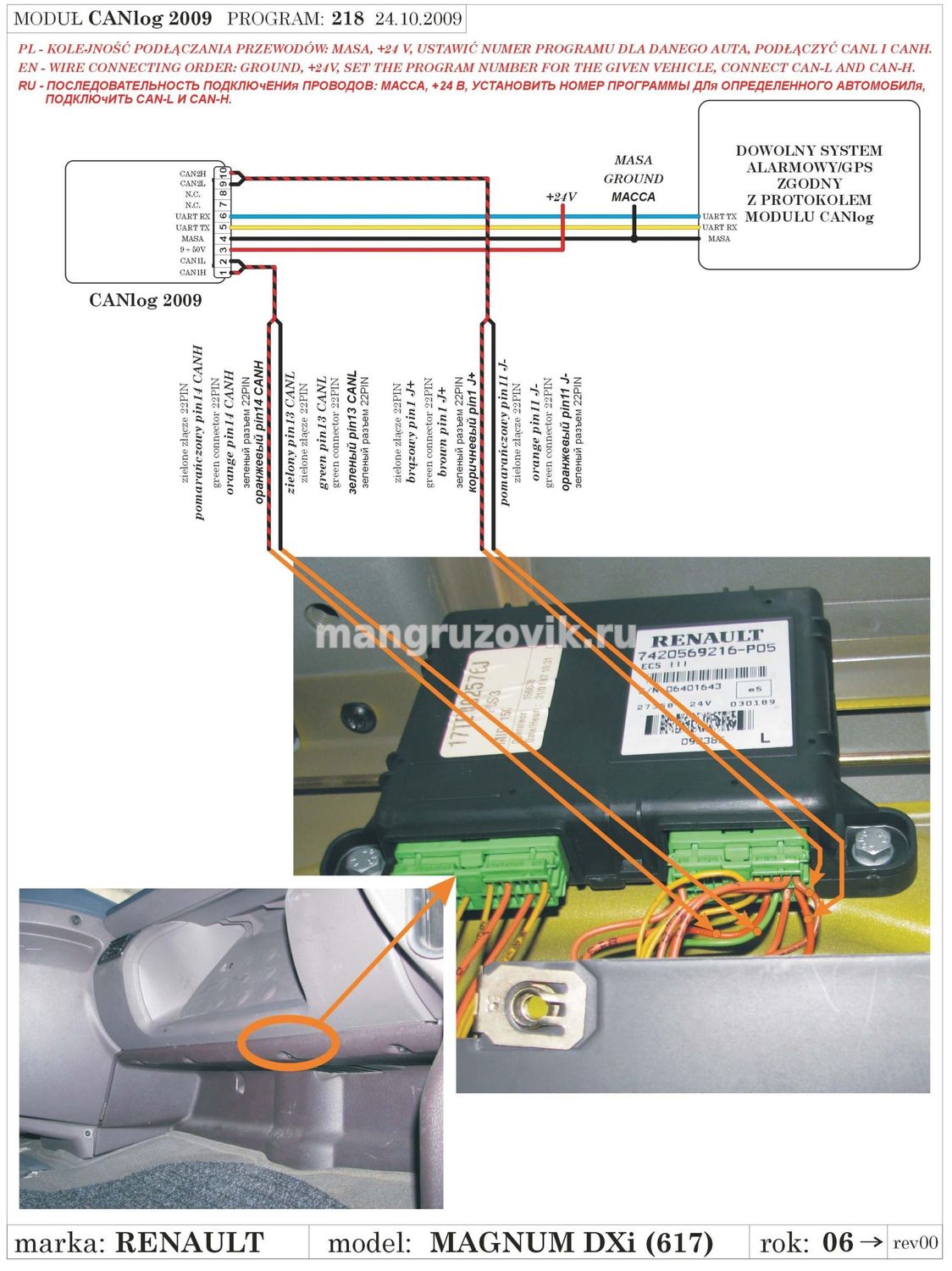

RENAULT MAGNUM DXI 617 2006

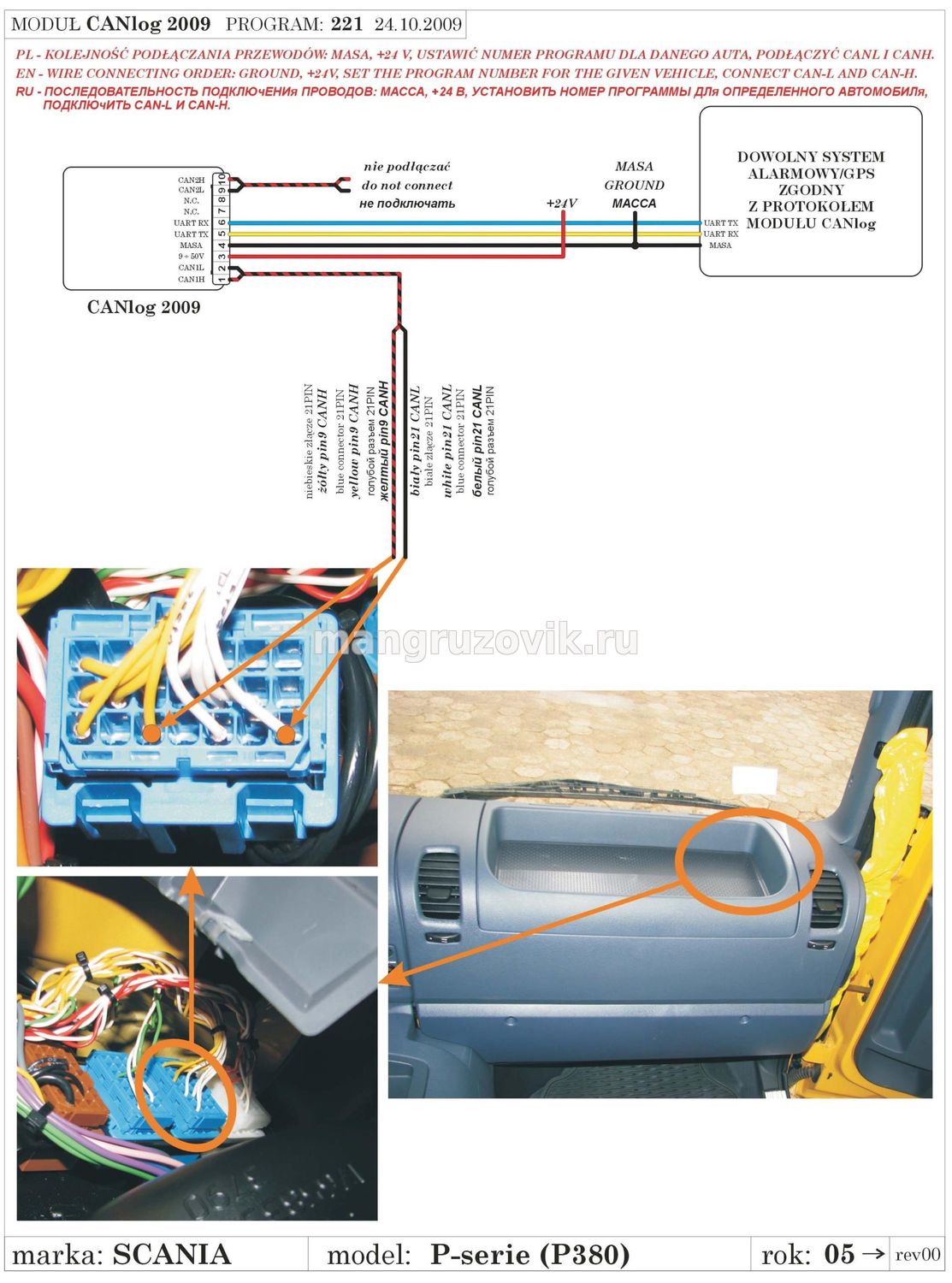

SCANIA P380 2005

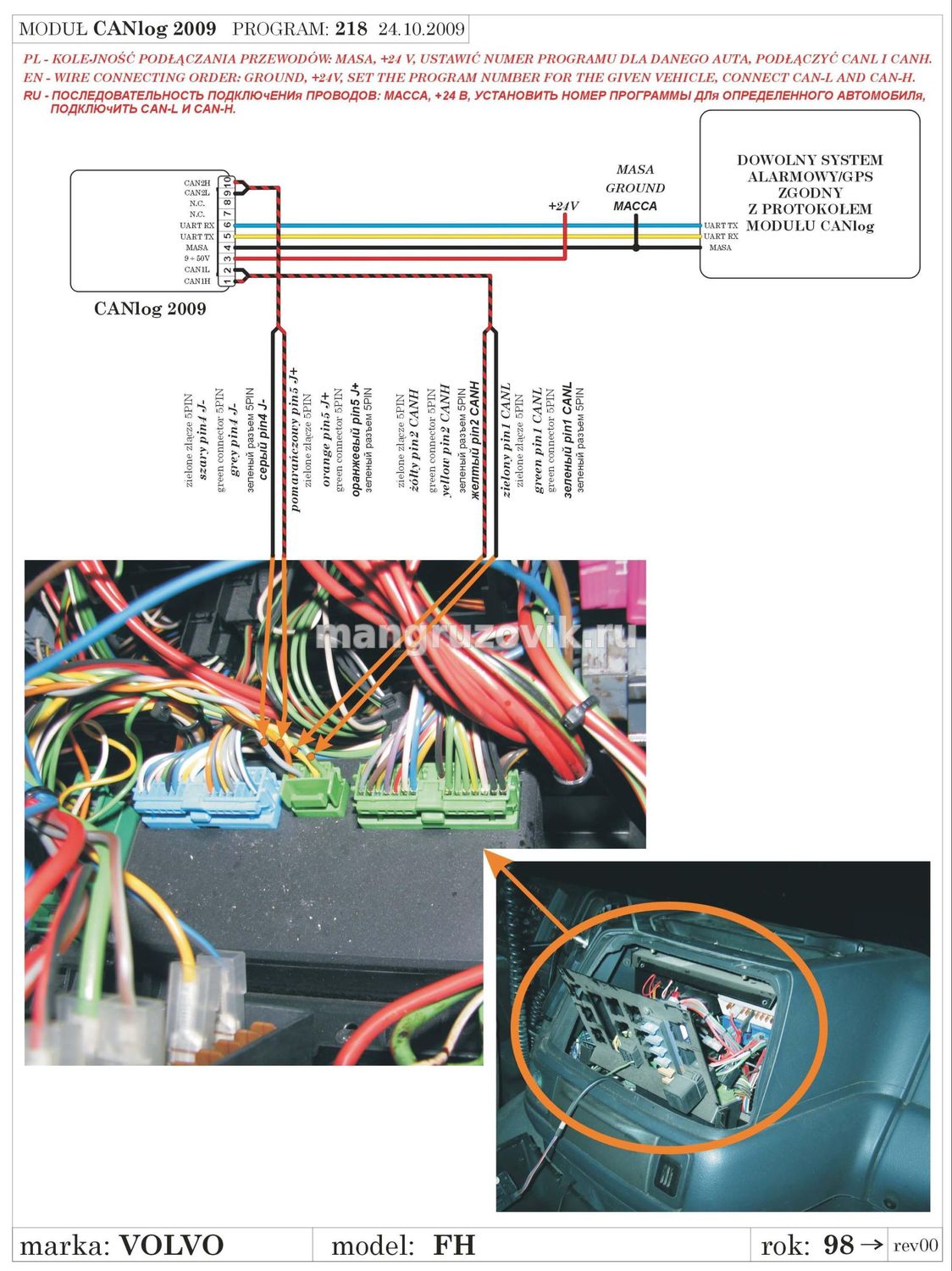

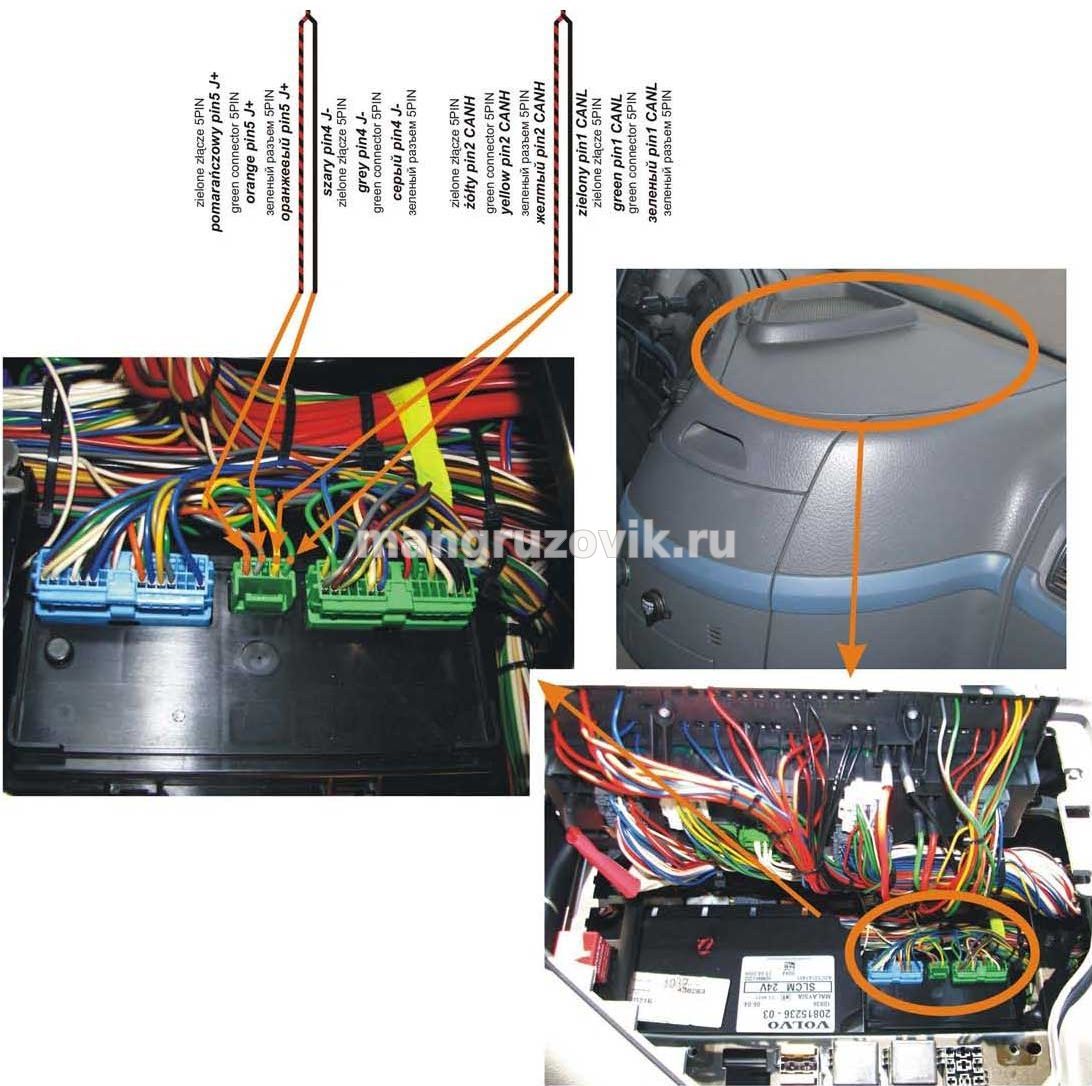

VOLVO FH 1998

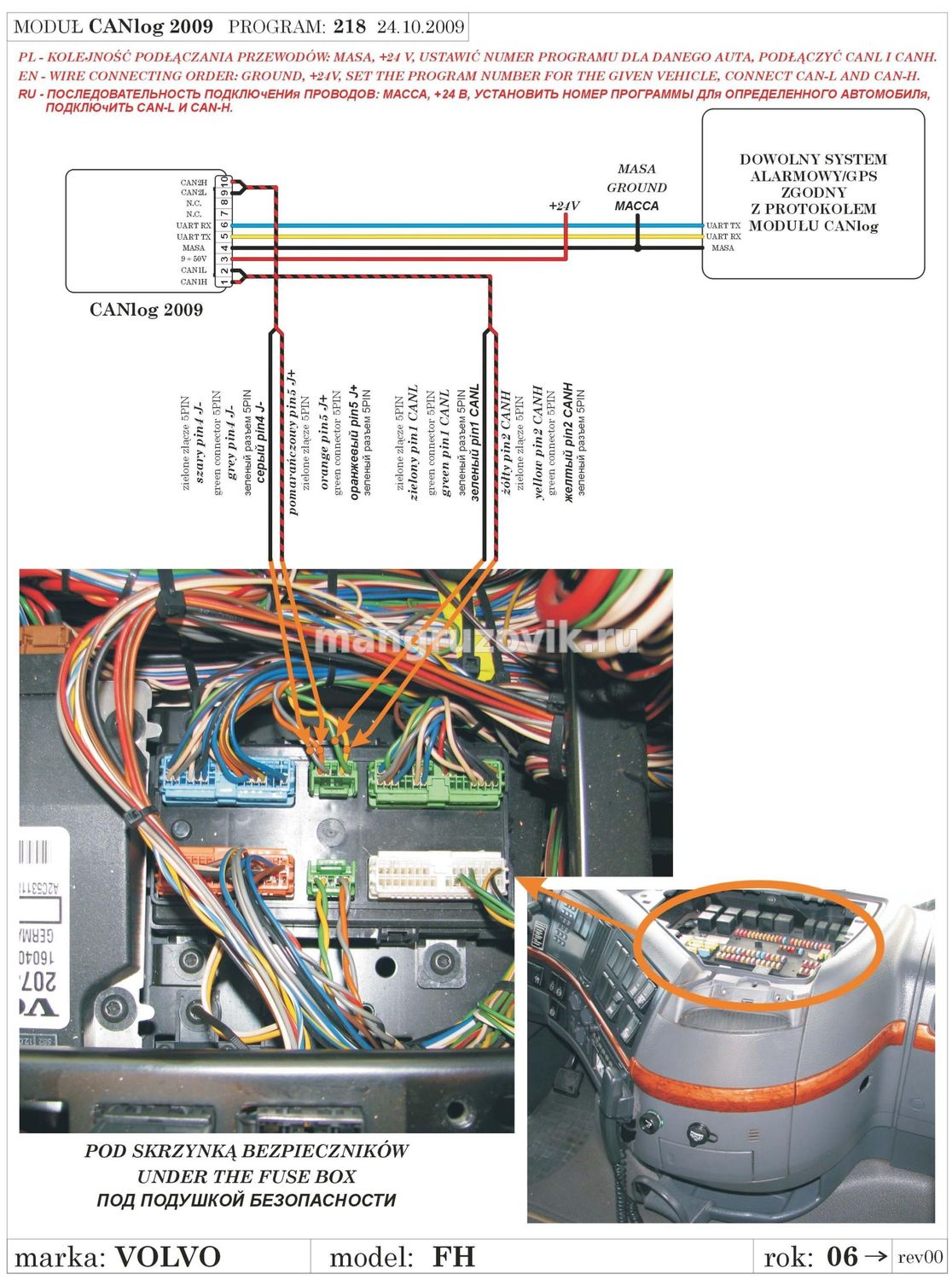

VOLVO FH 2006

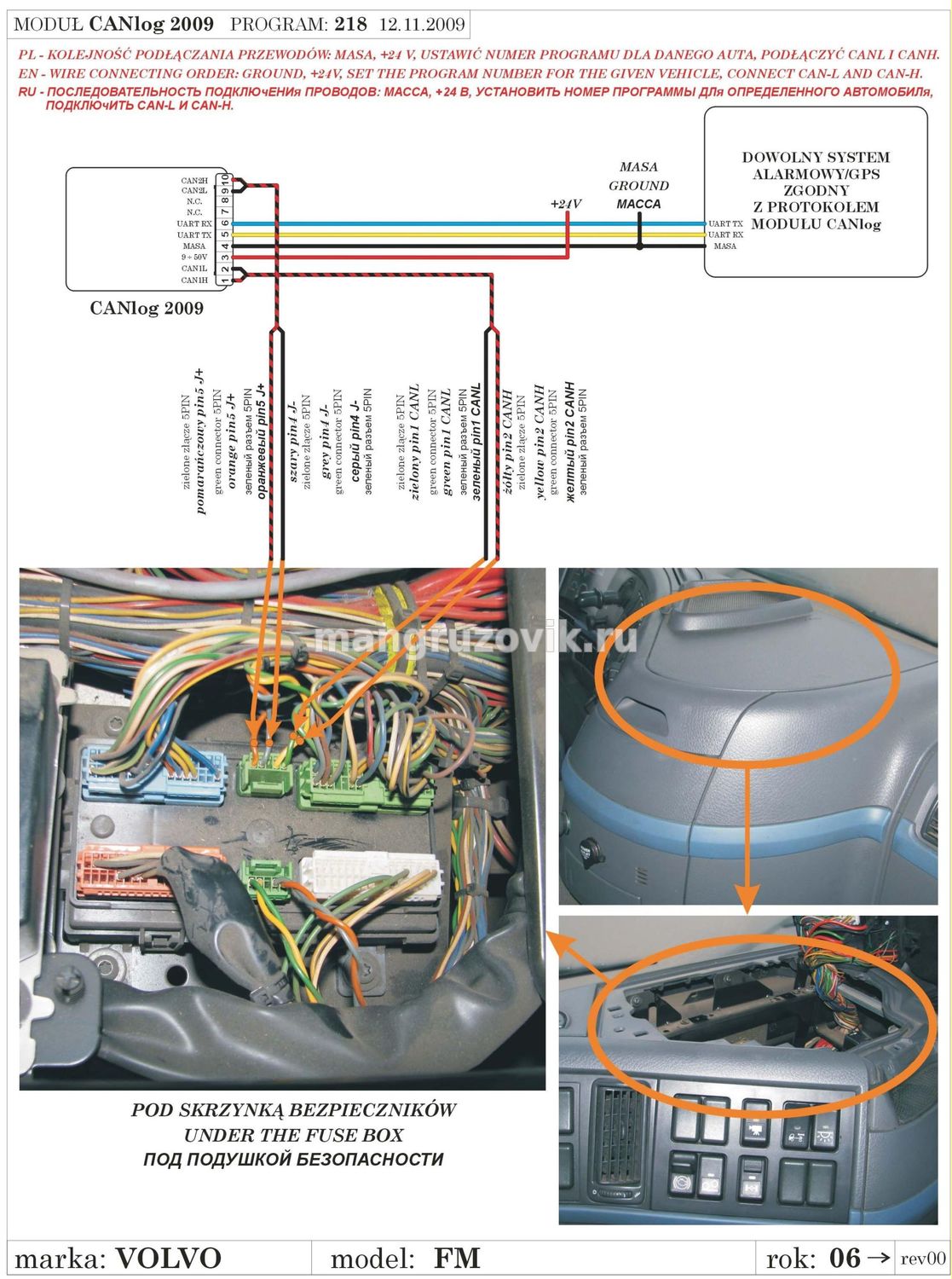

VOLVO FM 2006
VOLVO FM 2006 red


DAF XF95 2001


IVECO TRAKKER 2006


MAN TGA 2005


MERCEDES SPRINTER 2003


MERCEDES ML 2005


RENAULT MAGNUM DCI 611 2004


RENAULT MAGNUM DXI 617 2006


SCANIA P380 2005


VOLVO FH 1998


VOLVO FH 2006


VOLVO FM 2006


VOLVO FM 2006 red


Из форумов



Подскажите где можно увидеть последний список возможностей подключения сельхоз техники по CAN?
Интересуют трактора К744 Р2 и Р3 с Мерседесовским двигателем.
Комбайны Лида-1300 аналог CASE 585
Комбайн Палессе 1218 и 812
Китайские погрузчики.
Может кто подключал уже.
Заранее спасибо.


 подключение может быть произведено несколькими методами (напрямую или через специальный CAN-логгер), в зависимости от техники и желаемых результатов.
Если надо только работу двигателя, это может быть одно подключение, если нужны состояние всяких датчиков (бункер, выгрузка и т.д. и т.п.) например в комбайнах, это может уже совершенно по другому.
Нужен список техники и желаемые данные, которые вы хотите видеть, т.к. CAN-шин может быть несколько, и параметры могут читаться из разных шин.
Под большим вопросом китайская техника, как само наличие шины, так и протокол по которому она может работать.


Конечно через CAN-LOG (ТехноКом - CL10282 и т.д.). Основные показатели для такой техники: вкл двигателя, моточасы, общий пробег, расход топлива, уровень в баке, темп охл жидкости, включение жатки, выброс зерна из бункера.
ЭТО ГЛАВНОЕ! Все остальное можно считать или не так важно.


DAF FT XF 105 - этого года , ставили AG, подключили к CAN-у,все благополучно.
В спецификации на машину был указано присутствие FMS-разъема, специально для подключения систем FMS.Монтажники обнаружили аж два не подключенных зеленых разъема( под торпедой, один побольше, другой поменьше( в них было все - CAN, питание (24 В и 12В), зажигание, D+, масса).В итоге подключились на меньший. Кто поможет опознать правильный разъем( хотя они оба "правильные" по идее)?
В сервисный центр DAF позвонить конечно можно, но может , форумчане быстрее ответят?

все просто, находим косичку , то есть витую пару... далее думаем и читаем спецификацию по технике... т.к косичка каждая отвечает за работу в своей системы.!!!... читаем по вольтам.. если 2,5.. одна и вторая 2,61 .. делаем пробный тест .. только не мотайте плосканками и прочее .. ручками... аккуратно !!!!. это комп и мозги системы, думайте куда вы лезите. читал таким образом все либхеры, китайцев, и прочее. советую почитать парней по сигнализации к машинам они так же там делают.

Есть хорошая новость для тех, кто "мается" с подключениями к CAN-у автомобилей Volvo и Renault :good2: Компания "Технотон" выпустила серию переходных интерфейсов "MasterCAN". Прибор из этой линейки под названием "V-Gate" может обрабатывать одновременно и J1939 и J1708(!!!) и дает на выходе оптимизированную J1939.
Да, и комплектуется это чудо фирменными бесконтактными считывателями для обоих шин.

Доброго дня всем
Мы подключали МАЗ 643018-320-011 с двигателем Om501LA Daimler Chrysler
с шины смогли отловить только моментальный расход и ошибки, хотя это уже что то, а на бульдозер SHANTUI SD22 вообще присутствует шина?
У нас этого добра тоже прилично
