Sisu E - версии, предохранители и реле, описание.
Sisu E - версии, предохранители и реле, описание.
На русском языке.


Электрический центр расположен со стороны пассажира под перчаточным ящиком.
Чтобы получить доступ к центру, снимите бардачок и панель для ног.

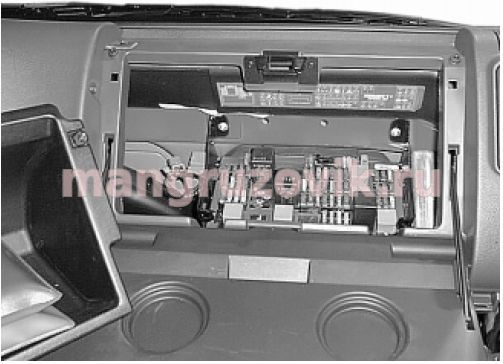

фото 1

Электрический центр с реле и предохранителями расположен под перчаточным ящиком.
Соединители и сквозная панель расположены за подставкой панели пространства для ног.

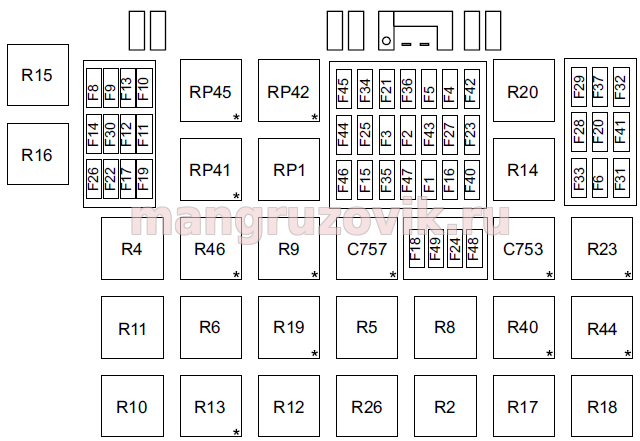

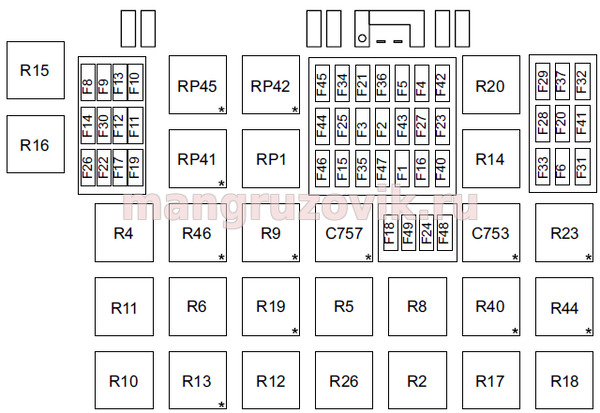

Функция типа реле
1 50 A Иммобилайзер (может не использоватся)
R 2 25 A Иммобилайзер (может не использоватся)
R 4 25 A Счетчик часов
R 5 25 A Стояночные огни
R 6 25 A Вспомогательные устройства
R 8 25 A Приборные огни
R 9 25 A Передние противотуманные фары *
R 10 25 A Задние противотуманные фары
R 11 25 A Фары ближнего света
R 12 25 A Фары дальнего света
R 13 25A *
R 14 25 A Стоп-сигналы
R 15 25A ABS
R 16 25A ABS
R 17 25A ABS
R 18 25A ABS
R 19 25 A Ограничитель скорости *
R 20 25 A Подогрев заднего обзора зеркала
R 23 25 A Индикаторы опасности
R 26 25 A Индикатор износа тормозных колодок (может не использоватся)
R 40 25A *
R 41 50 A Топливный нагреватель E12 *
R 42 50 A *
R 44 25 A блок питания E 12 вольт *
R 45 50 A Насос для опрокидывания кабины * (может не использоватся)
R 46 25 A Eberspächer (автономный отопитель) *
C753 Таймер омывателя фар *
C757 *

Примечание, звездочкой помечены * означает опционно.


Устройство для проверки целостности предохранителей (в самом верху с лампочкой)
F 1 15A «АБС», розетка и передняя решетка
F 2 10A Право; боковые огни / угловые фары / парковочный свет
F 3 10A Слева; боковые огни / угловые фары / парковочный свет, свободный источник питания (активируется парковочными огнями)
F 4 10A Боковые огни прицепа, свободный источник питания (активируется парковочными огнями)
F 5 10A Свободный источник питания (активируется парковочными огнями)
F 6 10A Освещение приборной панели и переключателя приборной панели
F 7 10A нет
F 8 10A Задние противотуманные фары
F 9 10A Передние противотуманные фары
F 10 10A Фара дальнего света, справа
F 11 10A Фара дальнего света, левая
F 12 10A Фара ближнего света, левая
F 13 10A Фара ближнего света, справа
F 14 10A нет
F 15 10A Электронный тахограф, контроль скорости стеклоочистителя
F 16 10A Реле стоп-сигнала, задние фонари, сигнальные огни, обогрев заднего зеркала, выключатель стоп-сигнала прицепа, сушилка для воздуха, центральная смазочная система
F 17 20A Радио
F 18 15A Кондиционирование воздуха
F 19 25A Подогрев топливного фильтра, E 12
F 20 10A Вращающиеся маяки, двигатель с воздушным вентилятором на крыше
F 21 15A Свободное (независимое от зажигания) питание от главного выключателя, принадлежности для грузовых автомобилей
F 22 10A Вспомогательный нагреватель (Eberspächer)
F 23 10A Внутренние фары, подсветка бокового шкафчика, пипетка напряжения (я не знаю, что это за пипетка) для телекоммуникационных устройств (верхняя панель NMT, GSM, CB и др.)
F 24 20A Электрические стеклоподъемники
F 25 5 A Часы тахографа
F 26 10A Звуковой сигнал
F 27 10A Стоп-сигналы
F 28 10A ABS - электронный блок управления
F 29 10A Электрические боковые зеркала, обогрев заднего стекла
F 30 20A Регулировка фар, обогрев сидений, прикуриватель, гнездо 12 В (центральная панель), тахограф A4
F 31 20A Свободный (специальный разъем)
F 32 20A Электродвигатель стеклоочистителя ветрового стекла и насос омывателя, омыватель фар и насос
F 33 10A Электронный блок управления воздушной подвеской, диагностическое гнездо
F 34 10A Датчик указателя направления, источник питания радиопамяти, часы Eberspächer, питание от электросети на электросети
через капельницу напряжения (питание независимо от зажигания)
F 35 15A Свободный источник питания от замка зажигания, разъем 2 разъема АБС, блок питания сидений / весов погрузчика
F 36 20A Прицепное гнездо ABS для прицепа
F 37 10A Центральный замок
F 40 10A нет
F 41 10A нет
F 42 10A Вспомогательные фары дальнего света, снегоочистители
F 43 10A Рабочие огни, радиаторная решетка
F 44 25A Насос для опрокидывания кабины (опция)
F 45 10A Центральный замок
F 46 10A Нагрев топлива E12, CelectECM от замка зажигания
F 47 10A Электронный блок управления воздушной подвеской, подъем тележки, предотвращение смещения диапазона
F 48 20A Блок питания E12
F 49 3 A тормоз двигателя V-MAC E12, индикаторы уровня
Примечание!
Замена оригинальных предохранителей на более высокие номинальные предохранители строго запрещена!

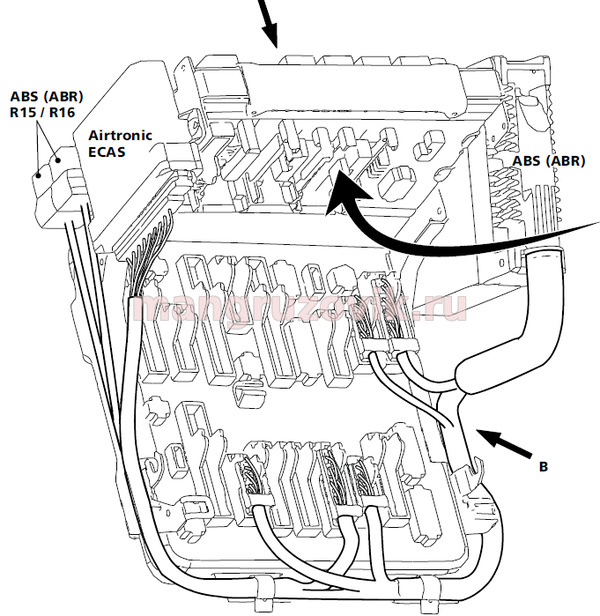

Месторасположение реле тормозной системы АБС.
