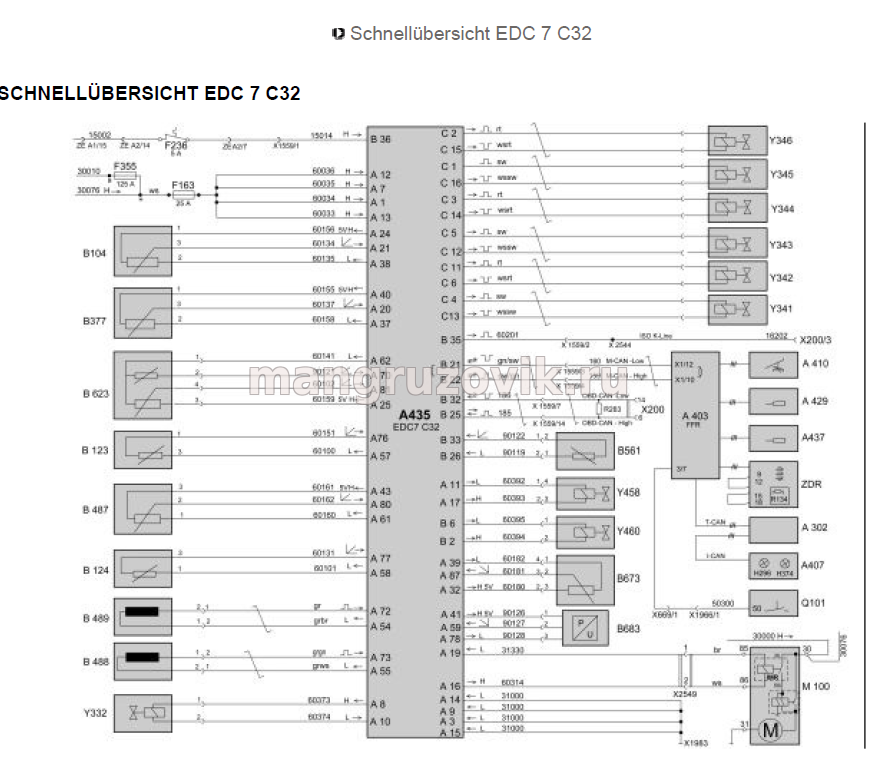

МАН ТГА электрическая схема EDC 7 C32 контроллера управления двигателем
http://www.tehnomagazin.com/89028278065 89841494148
A302 Центральный бортовой компьютер A403 Управляющий процессор автомобиля A407 Приборная панель A410 Педаль акселератора A429 Выключатель Темпомат A435 Блок управления EDC (Master) A437 Сенсорный переключатель тормоза-замедлителя A570 Блок управления EDC II (Slave) B104 Датчик давления масла B123 Датчик температуры наддувочного воздуха B124 Датчик температуры охлаждающей жидкости B125 Датчик давления наддува B377 Датчик давления топлива B487 Датчик магистрального давления B488 Датчик частоты вращения коленчатого вала (инкрементный датчик частоты вращения) B489 Датчик частоты вращения распределительного вала (сегментный датчик частоты вращения) B514 Датчик магистрального давления II F163 Предохранитель регулировки двигателя (Master кл. 30) F236 Предохранитель регулировки двигателя (кл. 15) F355 Главный предохранитель 30-2 F543 Предохранитель регулировки двигателя II X200 Диагностическая розетка X669 Штекерное соединение блокировки пуска X1205 Распределитель кабеля 31000 X1559 Двигатель/EDC/коробка передач IV X1966 Штекерное соединение замка зажигания X2417 Штекерный разъем CAN двигателя 3-кратный X2544 Распределитель потенциалов 21-pol. K-кабель X3120 Болт M6 распределителя кл.30 (приборный отсек) X3121 Болт M6 распределителя кл.30 (приборный отсек) Y280 Цилиндр рециркуляции ОГ (AGR) Y332 Блок дозирования ZME (клапан пропорционального регулирования топлива MProp) Y341 Инжектор 1-го цилиндра X342 Инжектор 2-го цилиндра Y343 Инжектор 3-го цилиндра Y344 Инжектор 4-го цилиндра Y345 Инжектор 5-го цилиндра Y346 Инжектор 6-го цилиндра Y356 Блок дозирования ZME II (клапан пропорционального регулирования H296 Контрольная лампа EDC M100 Стартер Q101 Выключатель стартера R134 Группа резисторов топлива MProp) ZDR Интерфейс промежуточной частоты вращения * При диагностической розетке HD-OB
A302 Zentraler Bordrechner A403 Fahrzeugfuhrungsrechner A407 Instrumentierung A410 Fahrpedal A429 Tempomatschalter A435 Steuergerat EDC A437 Dauerbrems-Tippschalter B104 Oldrucksensor B123 Temperatursensor Ladeluft B124 Temperatursensor Kuhlflussigkeit B377 Kraftstoffdrucksensor B487 Raildrucksensor B488 Drehzahlsensor Kurbelwelle (Drehzahlinkrementsensor) B489 Drehzahlsensor Nockenwelle (Drehzahlsegmentsensor) B561 Temperatursensor Abgas (entfallt bei D08-Motoren mit OBD1) B623 Ladedrucksensor/Temperatursensor B673 Wegsensor E-AGR-Steller B683 Abgasrelativdrucksensor F163 Sicherung Motorregulierung (Kl. 30) F236 Sicherung Motorregulierung (Kl. 15) F355 Hauptsicherung 30-2 H296 Kontrollleuchte EDC H374 Kontrollleuchte Luftfilter verschmutzt M100 Starter Q101 Zundanlassschalter R134 Widerstandsgruppe R283 Abschlusswiderstand HD-OBD-CAN X200 Diagnosesteckdose X669 Steckverbindung Startsperre X1559 Steckverbindung Motor/EDC/Getriebe IV X1966 Steckverbindung Zundschloss X1983 Gewindebolzen M6 (MP-Kasten) X2544 Potentialverteiler 21-pol. K-Leitung X2549 Steckverbindung IMR (Starter) Y332 Zumesseinheit ZME (Proportionalventil Kraftstoff MProp) Y341 Injektor 1. Zylinder Y342 Injektor 2. Zylinder Y343 Injektor 3. Zylinder Y344 Injektor 4. Zylinder Y345 Injektor 5. Zylinder Y346 Injektor 6. Zylinder Y458 Proportionalventil E-AGR Y460 Druckluftabschaltventil ZDR Zwischendrehzahl-Schnittstelle
|
