MAN приборный щиток обозначение
(МАН) MAN обозначение световой индикации , сигнализации событий, значков и цвета ,сигнализирующей о включении какой либо функции или о неисправности в системе
Так же можете посмотреть обозначение щитка приборов МАН ТГА
 | описание щитка приборов тягача

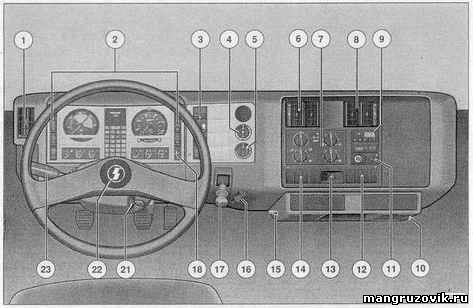

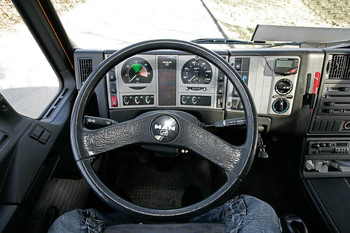

Приборная доска
1. дефлекторы боковые подачи воздуха;
2. щиток указателей приборов;
3. кулисные переключатели;
4. вращающийся переключатель;
5. управление кондиционером;
6. центральные воздушные дефлекторы ;
7. регуляторы подогревателей отопителя;
8. центральные сопла подачи воздуха;
9. регуляторы дополнительного обогрева, термостат;
10. прикуриватель на 12 В;
13. сопло зажигалки;
15. прикуриватель на 24 В;
16. регуляторы боковых зеркал;
17. ручник;
18. корректор фар
21. замок зажигания;
22. звуковой сигнал;
23. комбинированный подрулевой переключатель.

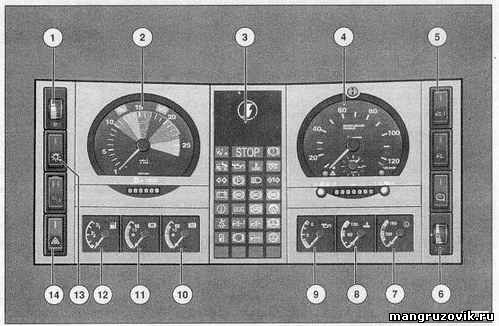

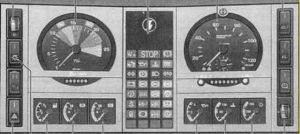

1. подсветка приборов
2. тахометр;
3. панель индикаторных ламп;
4. тахограф, спидометр, часы;
5. переключатели
6. корректор фар
7. указатель температуры масла
8. указатель температуры воды
9. указатель давления масла
10. указатель давления в тормозной системе 2 контура
11. указатель давления в тормозной системе 1 контура
12. указатель топлива
13. переключатель фар
14. включение аварийки

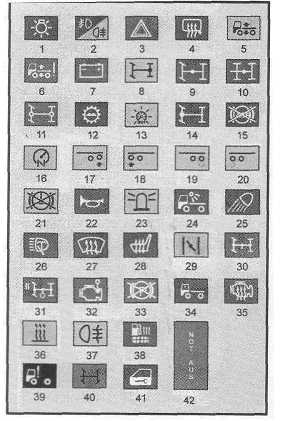

сигнализирующие переключатели и индикаторные лампы
1. лампы парковки и фар дальнего света;
2. противотуманные фары;
3. аварийная сигнализация;
4. нагрев зеркал;
5. загрузка и разгрузка;
6. незагруженный автомобиль;
7. переключатель изолятора аккумулятора;
8. устройство блокировки дифференциала - задняя ось;
9. блокиратор дифференциала внутренней оси – раздаточная коробка;
10. блокиратор дифференциала внутренней оси – делитель мощности;
11. непостоянно задействованная передняя ось;
12. режим внедорожника – делитель мощности;
13. приборный светильник;
14. устройство блокировки дифференциала - передняя ось;
15. АВС
16. ограничитель скорости;
17. поддерживающая ось – подъем/деблокировка;
18. ведущая ось - подъем;
19. поддерживающая ось;
20. ведущая ось;
21. указатель ретардер;
22. пневматический сигнал;
23. предупреждающий сигнал;
24. освещение кузова;
25. работают фары/при снеге и гололеде;
26. система очистки передних фар;
27. нагрев ветрового стекла;
28. нагрев сидений;
29. стеклоподъемники;
30. отбор мощности 1;
31. отбор мощности 2;
32. отбор мощности – зависит от двигателя;
33. аварийное отключение пружинного гидроаккумулятора;
34. наклон крыши;
35. предварительный прогрев двигателя;
36. дополнительный обогреватель;
37. задние противотуманные фары;
38. нагреватель фильтра горючего;
39. механизм подъема кабины, электрический;
40. рулевое управление задней оси;
41. центральный замок;
42. выключатель аварийной сигнализации.

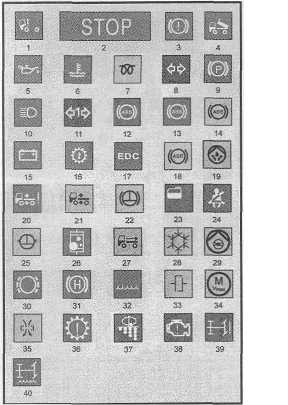

15 Контрольные лампы и лампы аварийной сигнализации
1. замок кабины;
2. аварийная лампа «STOP» загорается при обнаружении неполадки, вместе с индикатором поломки;
3. давление, контур тормозной системы 1 и 2;
4. самосвальный кузов;
5. давление масла в двигателе;
6. температура охладителя;
7. система запуска огня;
8. сигналы поворотников;
9. ручник;
10. передние фары;
11. сигналы поворотников трейлера;
12. зарядка генератора;
13. ABS, тягача;
14. ABS, трейлера;
15. антиблокиратор тормозной системы, трейлер без системы ABS;
16. температура коробки передач;
17. топливо аварийное;
18. регулятор противопробуксовочной системы;
19. центральная смазочная система;
20. электронно контролируемая подвеска: сбой работы;
21. электронно контролируемая подвеска: внимание;
22. ретардер;
23. уровень охладителя;
24. ремни безопасности;
25. работает конвертер;
26. фильтр горючего;
27. задний ход;
28. кондиционер;
29. спаренная схема аварийного управления поворотами;
30. датчик предельного износа тормозных накладок;
31. уровень масла в рулевом управлении;
32. уровень масла, центральная гидравлическая система;
33. сцепление;
34. поломка сервомотора;
35. воздушный фильтр;
36. фильтр коробки передач;
37. пескоразбрасыватель;
38. поломка бензинового двигателя;
39. управление задней осью, поломка;
40. управление задней осью, уровень масла.
|
