Регулятор напряжения Bosch BR28-N1.ремонт генератора
..

Регулятор напряжения Bosch BR28-N1.

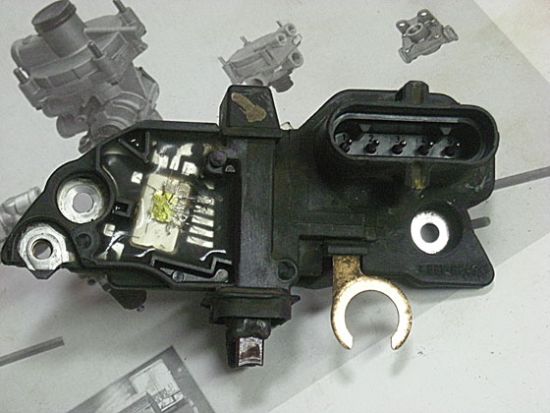

На генераторах фирмы Bosch установлен регулятор зарядки (регулятор напряжения Bosch BR28-N1 F00M 144 123) представляющий собой единый блок с угольными щетками.(реле интегральное)

применяемость  в автомобилях

BOSCH - F00M144123 - Регулятор генератора MB Actros 613 D614 D615 D616 D (668.331668.332)618 D818 D818 DA 4x4810 DT812 DT (670.398)813 D814 D815 D816 D (670.331670.332)813 DA814 DA 4x4815 DA816 DA 4x4 (670.431670.432)O 810O 814O 815 (670.373670.374)

BR28-N1, F 00M 144 123 для генератора 4892318, 4892320 BOSCH двигатель Cummins 4ISBe185, 210, 285, 300.

Bosch - F 00M 144 123 - ЭЛ. РЕГУЛЯТОР НАПРЯЖЕНИЯ F 00M 144 123

оригинальный номер

SCANIA1900934
MERCEDES-BENZ
Мерседес Бенц Actros
A0001543805, 000 154 38 05

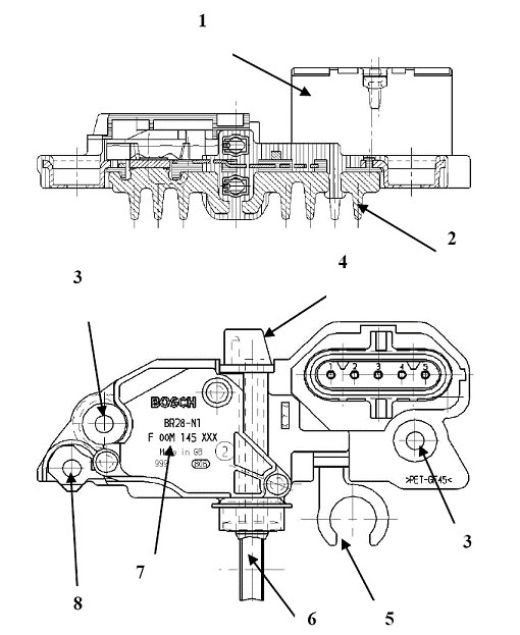

  1. Разъем генератора
  2. Радиатор интегрального реле
  3. Отверстия для крепления регулятора напряжения к генератору, также служит в качестве массы
  4. Щеткодержатель
  5. Подключение регулятора к напряжению по клемме B + генератора
  6. две щетки

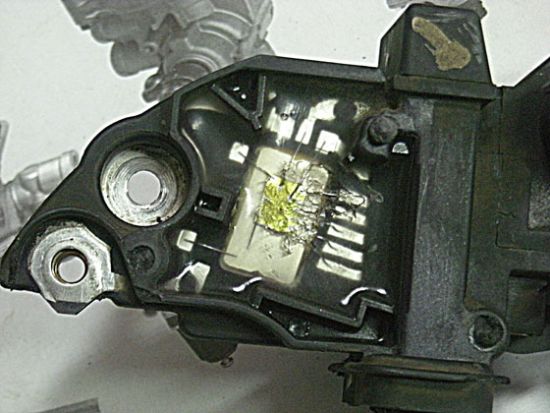

  7. интегральное реле
  8. выход фазы генератора на вывод W (тахометр)



Большей частью ремонт генератора ограничивается заменой щеток. Но иногда требуется вмешательство более глубокое. И появляется необходимость в дополнительной информации. Некоторую техническую информацию Вы найдете на этой страничке.

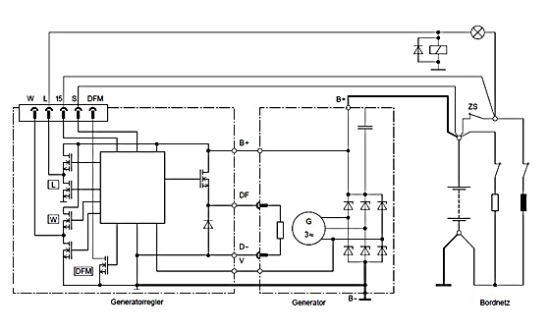

Схема регулятора напряжения (интегрального реле) Bosch и его подключение к генератору.

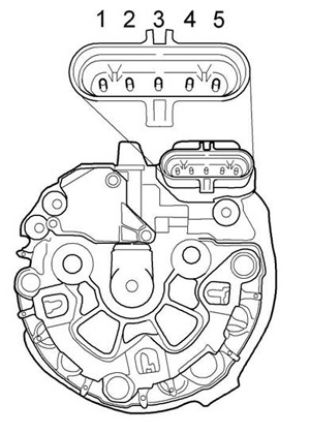

Распиновка разъема регулятора напряжения

  1. Сигнал оборотов,( подключен к ZBR)
  2. L - индикатор заряда,выход ( подключен к ZBR)
  3. 15 - вход управления на генератор (генератор выключается при соединении на массу этого этого контакта)
  4. BS - позволяет повышать напряжение компьютером автомобиля,Данная клемма служит для регулирования зарядного НАПРЯЖЕНИЯ в зависимости от температуры.( подключен к ZBR)
  5. DFM - Указывает долю потребляемого тока по отношению к доступному току.выход на компьютер автомобиля
