обозначение контактов на 15-контактной розетке полуприцепов и прицепов
05.10.2013, 00:53

обозначение контактов на 15-контактной розетке полуприцепов и прицепов

    1 указатель поворотов левый
    2 указатель поворотов правый
    3 противотуманный свет задний
    4 Масса для контактов 1-3 и 5-12
    5 габаритные огни левые
    6 габаритные огни правые
    7 лампы стоп сигнал
    8 Лампы заднего хода
    9 Питание 24в
    10 (inertia-brake for Reverse lock release )
    11 (Starting-traction control system)
    12 (Axle lifteng device)
    13 (Comon return suply)
    14 шина CAN
    15 шина CAN

    Совместимость розеток ABS,EBS (тормозов) на прицепы и полуприцепы

    Для прицепов и полуприцепов 7-контактных розеток,описание,чертежи,обозначение контактов

    Если на автомобиле установлен разъем, стандарт которого отличается от того, что используется на прицепе, советуем воспользоваться услугами специалистов. Если есть желание сэкономить – смотрите опубликованные в этой статье схемы подключения розетки прицепа и распиновку контактов. При наличии некоторых навыков вы сможете решить проблему и самостоятельно. Подключение грузового прицепа осуществляется аналогичным способом. Не забывайте, что подключать электрику прицепа необходимо в обязательном порядке. Не стоит пренебрегать этим, рассчитывая на внимательность других участников дорожного движения. Это одна из неисправностей, за наличие которой на вас могут наложить штраф. Перед тем как отправиться в путь, выделите одну минуту для проверки работоспособности сигнальных огней прицепа.

    Если речь идет о современном автомобиле с непростой электронной начинкой,Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях специалисты используют так называемый «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины. Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

    ОПИСАНИЕ КОМПОНЕНТОВ СИСТЕМЫ ECAS ПРИЦЕПА

Категория: Информация для ремонта | Добавил: автоэлектрик
Просмотров: 18844 | Загрузок: 0 | Комментарии: 4 | Рейтинг: 5.0/1
Всего комментариев: 4
4 ogovorov68
ПОДСКАЖИТЕ РАСПИНОВКУ ПО ЦВЕТАМ ПОДКЛЮЧЕНИЯ ВИСКОМУФТЫ.
ОТ ДВИГАТЕЛЯ 6 ПРОВОДОВ: КР, ЗЕЛ,СИН, ЧЕРНЫЙ, БЕЛОЗЕЛЕНЫЙ, КОРИЧНЕВОЧЕРНЫЙ.
ОТ МУФТЫ 5 ПРОВОДОВ:        КР,ЗЕЛ,СИН, ЖЕЛТЫЙ И КОРИЧНЕВЫЙ.

0
1 vertor
Всем добрый день! У меня след. ситуация водитель оторвал 7 контактный разъем подключения полуприцепа на тягаче (автомобиль Ивеко Стралис 2004 года (праворукий), т.е. отлетела сама розетка от проводов. Не могу сообразить какой куда надо востанавливать. Подскажите кто знает порядок подключение этого разъема, может у кого схема есть? Заранее спасибо.

2 автоэлектрик
Коричневый - масса,желтые - габариты,голубые - стоп и повороты,контролькой определишь,что к чему

3 автоэлектрик

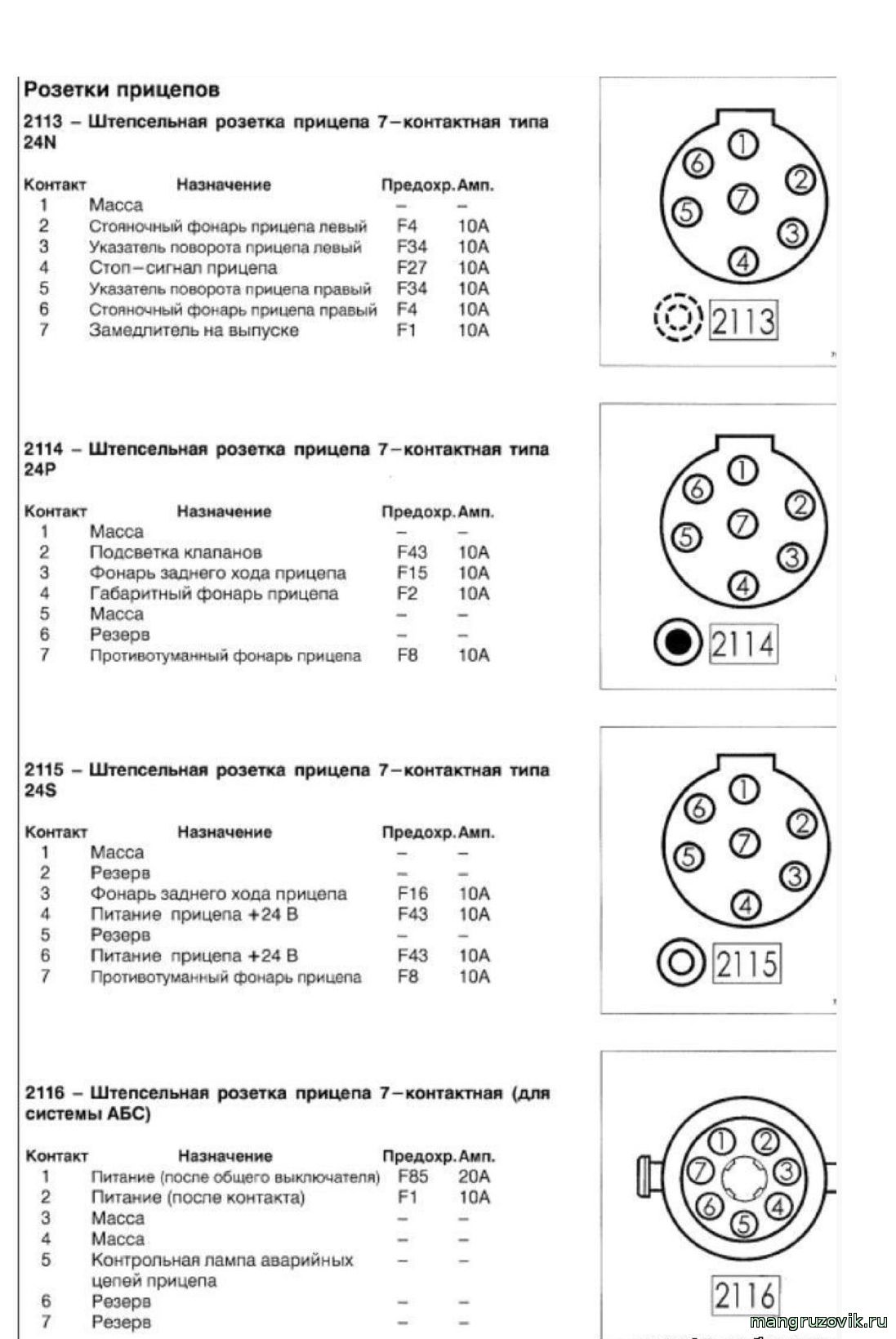

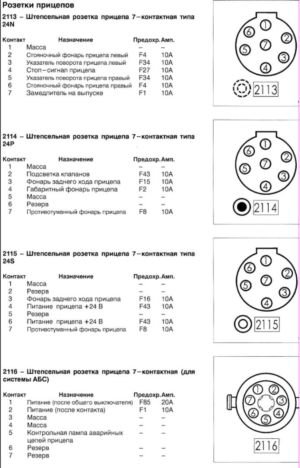

тут разводка разъемов
