MAN F2000,F90 предохранители и реле
08.03.2016, 12:41

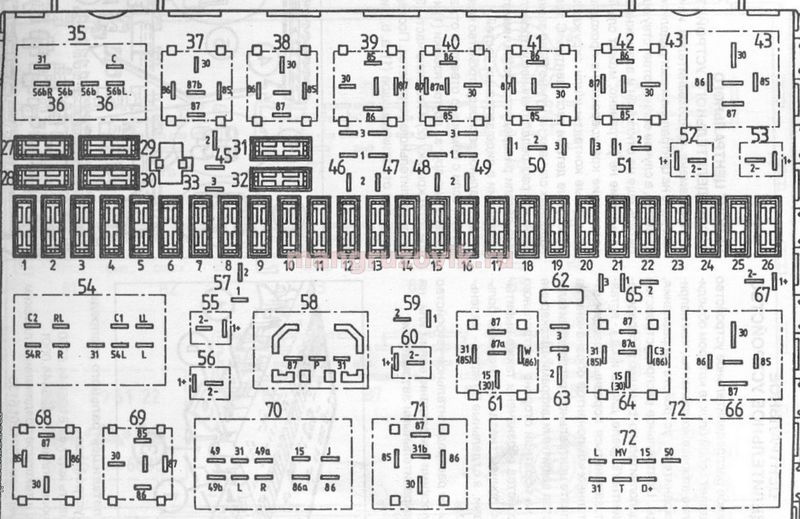

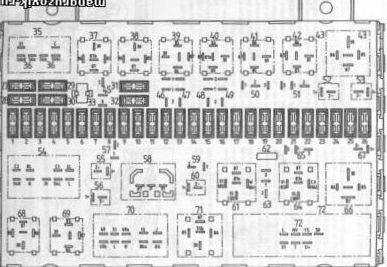

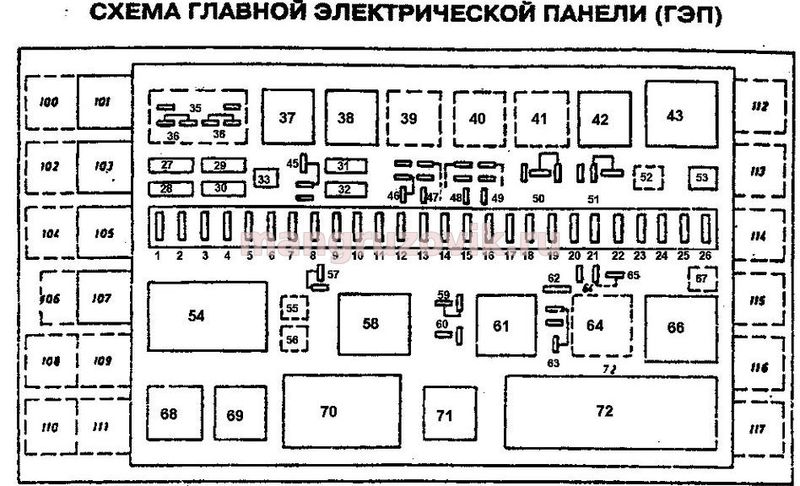

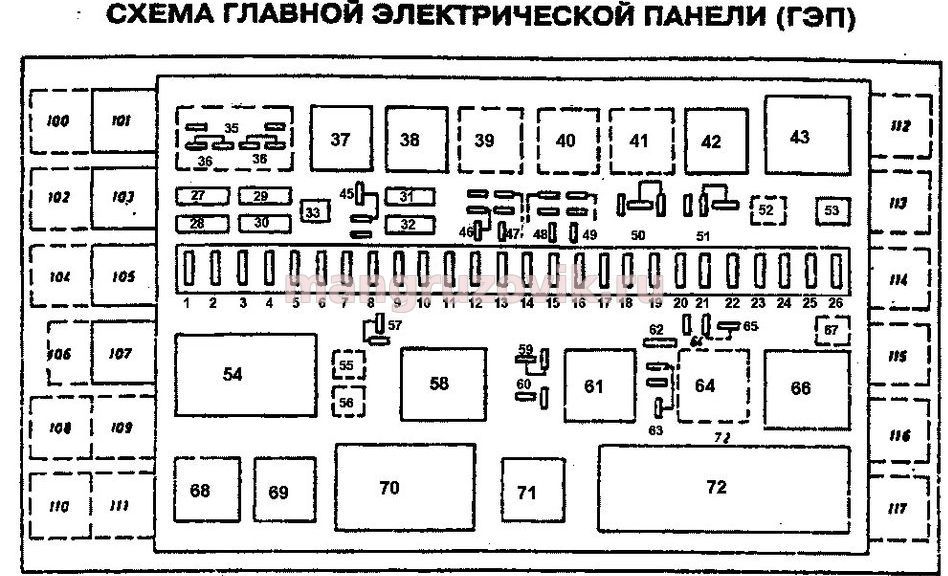

MAN F2000,F90 обозначение предохранителей и реле в монтажном блоке (главном распределительном модуле)

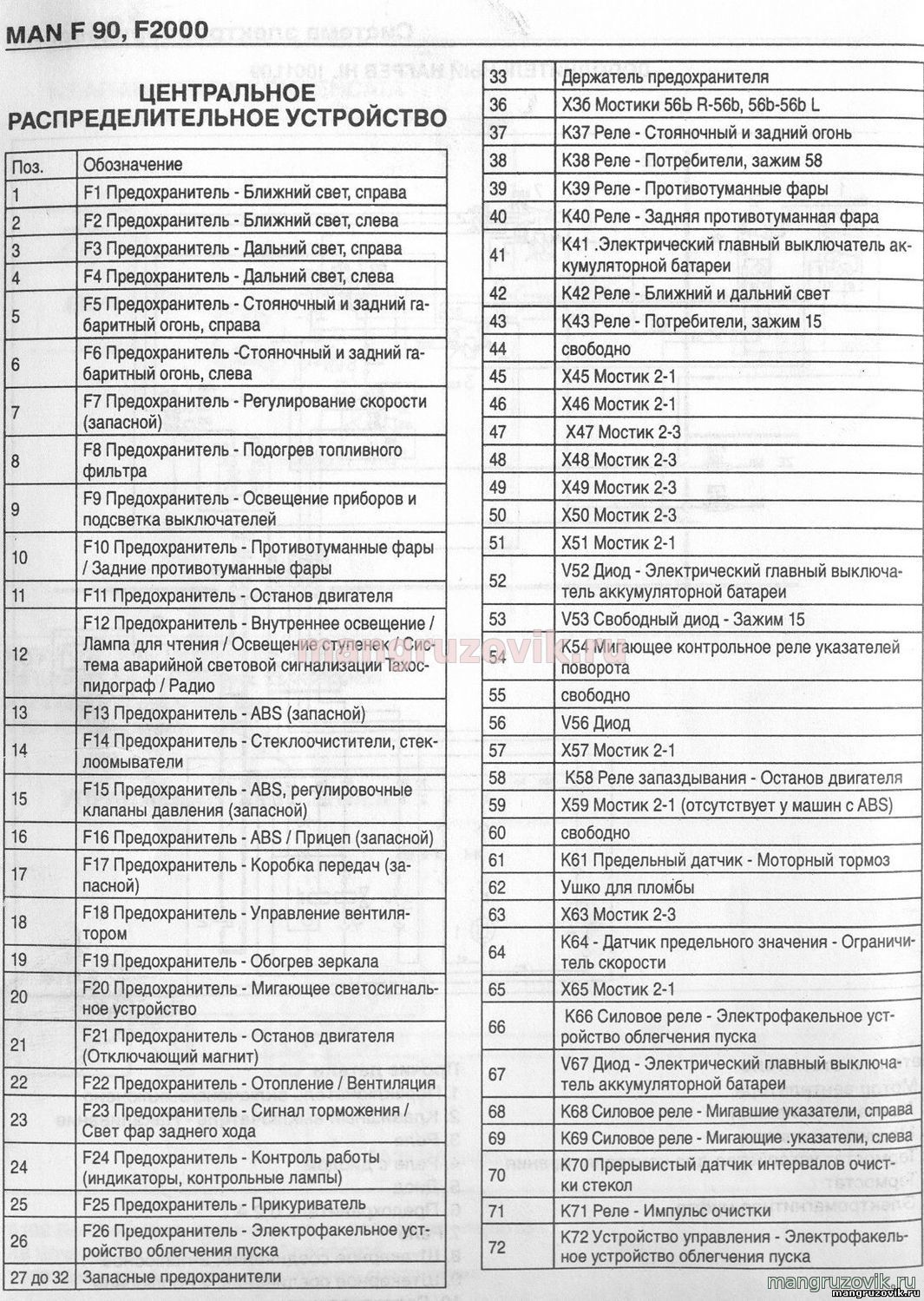

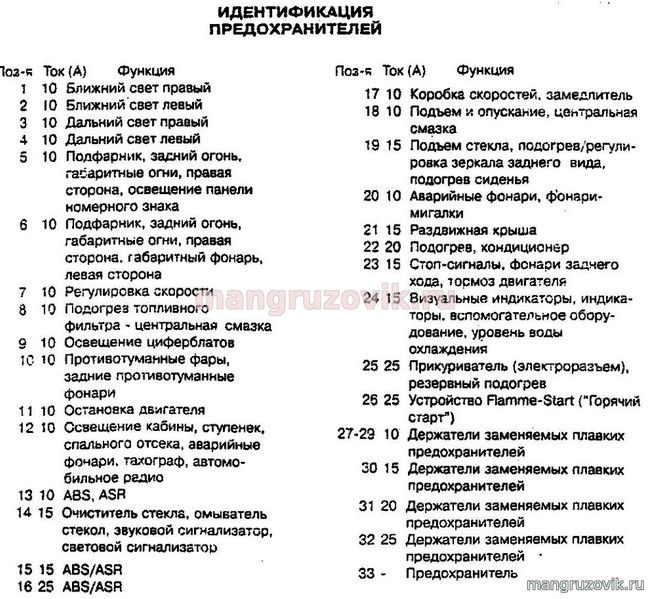

    Назначение предохранителей в монтажном блоке

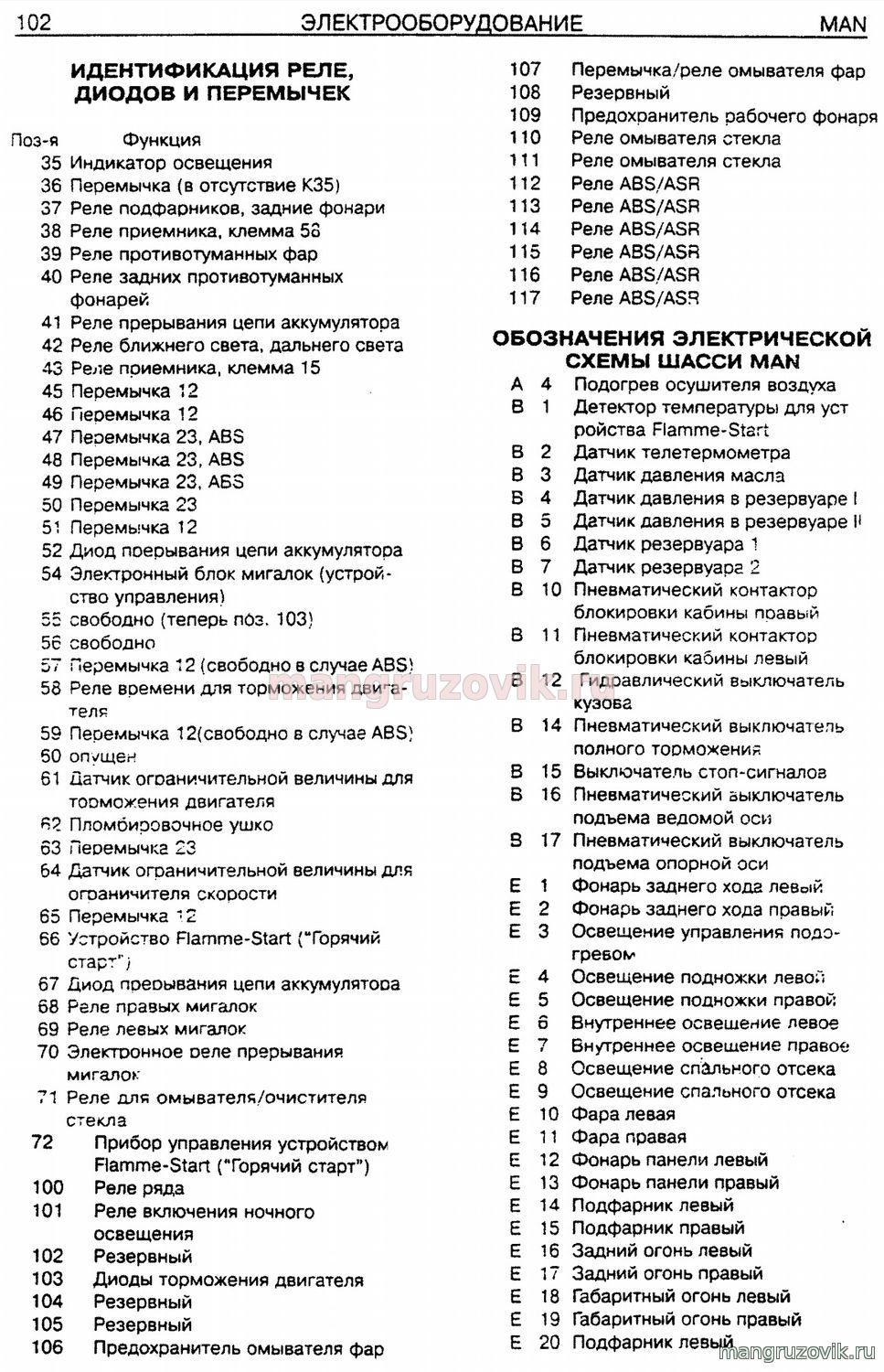

    Назначение реле основных и дополнительных реле установленных по бокам монтажного блока,назначение перемычек и диодов в блоке предохранителей

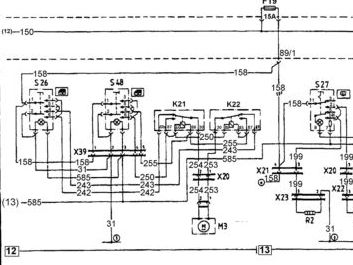

    Так же вы можете ознакомится с электрической схемой MAN F2000,F90

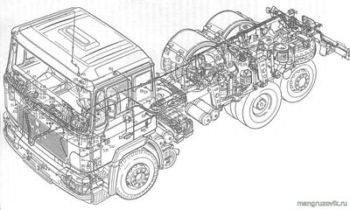

    месторасположение всего электрооборудования на MAN F2000\F90 описание где находятся все датчики и механизмы электрической и пневматической системы
