Пояснения к ошибкам DAF по значкам на приборной панели
DAF обозначение символов на дисплее

Пояснения к ошибкам DAF (ДАФ)

Автомобиль DAF очень надежный грузовик. Но и у надежных автомобилей происходят поломки.

Большее количество неисправностей распознается блоками управления (контроллерами), расположенными в авто.Возникающая неисправность определяется компьютерами автомобиля и идентифицируется в виде цифрового кода -

Коды неисправностей DAF LF45IV, LF55IV, CF65IV, CF75 IV, CF85 IV, XF95, XF105 с комментариями на русском и не русском языке следующих систем автомобиля-

AGS система смазки
AS TRONIC модуль коробки передач
ACH-EW с электронным блоком D901 предпусковой подогреватель Eberspächer HYDRONIC 10 (жидкостной)
ACH-EA автономный отопитель Eberspächer D3LC (фен)
ACH-EA автономный отопитель AIRTRONIC (фен)
АБС/ASR-D
ABS-D/ABS/ASR-E тормозная истема
ABS-E тормозная система
ALS-S сигнализации
CDM
CDS-3 центральный замок дверей, версия 3
DTCO Тахограф цифровой
DMCI управление двигателем
EBS тормозная система
ECAS-3 управление пневматической подвеской
ECAS-4 управление пневматической подвеской
EAS Обработка отработанных газов
EBS-2 Электронная система торможения
EMAS рулевая система электрогидравлическая
OPBOUWERMODULE (BBM) модуль совместимости с кузовом
ALS-S сигнализации
IMMOBILISER
RAS-EC
UPEC управление впрыском
VIC модуль обработки данных
VIC-2 модуль обработки данных
VIC-2 Lite модуль обработки данных
VIC-3 модуль обработки данных.
ZF-INTARDER EST 42 Ретардер


И так же при неисправности на дисплее загорается значок.

Ознакомимся с основной базой информационных сообщений, которые появляются во время поломки.

  • значок на желтом фоне –следует ехать на станцию ремонта. Но можно ехать, очень осторожно
  • значок на красном фоне – очень серьезная неисправность. Продолжать движение не желательно. (В гарантийный период – продолжать движение запрещается!)
А по этой ссылке можете посмотреть - Предупреждающе символы DAF XF105 на приборной панели

Ниже представлено описание предупреждающих символов для автомобиля DAF XF 95

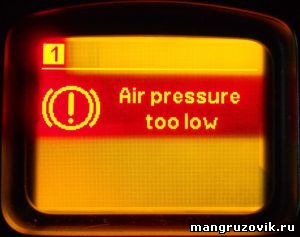

Низкое давление в пневматической системе

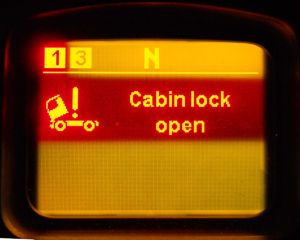

Открыты замки кабины

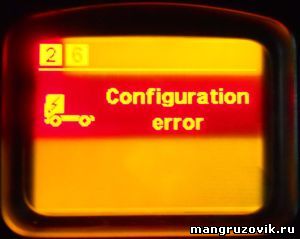

Ошибка конфигурации систем автомобиля. Данный предупреждающий символ может означать следующие-центральный контроллер автомобиля, неисправность в электронике VIC  (интеллектуальный центр автомобиля). VIC собирает информацию и включает функции автомобиля.
Или ошибка конфигурации-запрограммированные номера шасси в электронике двигателя и модуля Body Builder Module не совпадают.

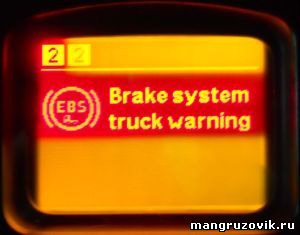

Серьезная неисправность тормозной системы EBS грузовика.


Очень низкий уровень охлаждающей жидкости или неисправен датчик уровня охл. жидкости.

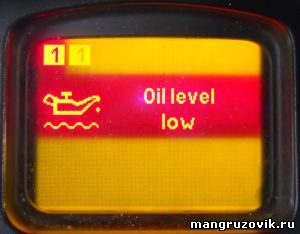

Низкий уровень масла или высокий в поддоне двигателя. Или неисправен датчик уровня масла.


Неисправность системы управления двигателем. Не разблокирован иммобилайзер

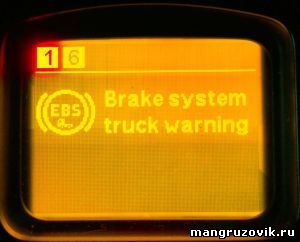

Неисправность тормозной системы EBS тягача.

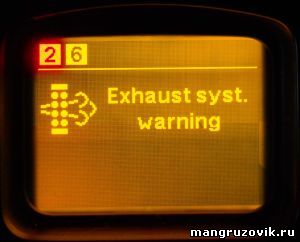

Неисправность системы очистки отработавших газов. Мощность двигателя снижена дл 60%. Снижение мощности двигателя включается и выключается только на неподвижном автомобиле.

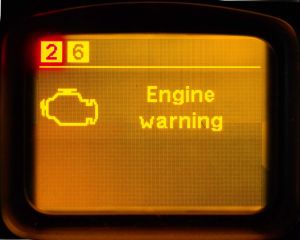

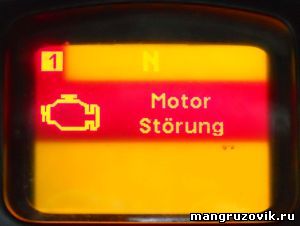

Неисправность двигателя. Немедленно остановите автомобиль соблюдая предельную осторожность, и выключите двигатель.

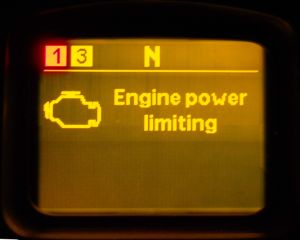

Мощность двигателя ограничена

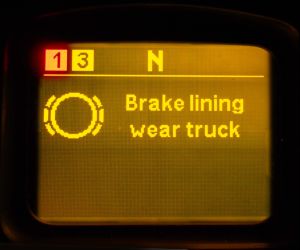

Чрезмерный износ тормозных колодок

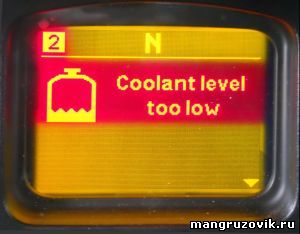

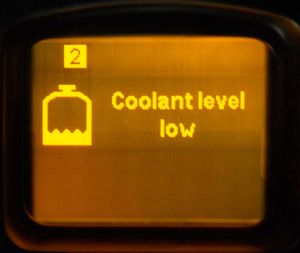

Низкий уровень охлаждающей жидкости

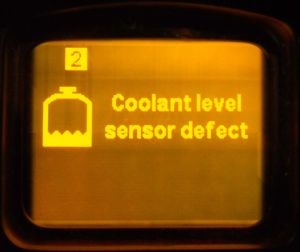

Неисправность датчика охлаждающей жидкости

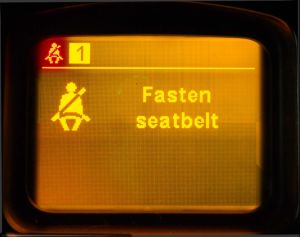

Не пристегнут ремень безопасности

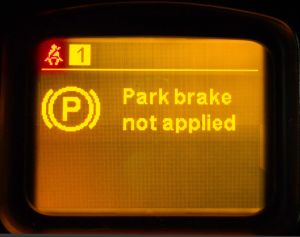

Не активирован стояночный тормозавтомобиль не заторможен

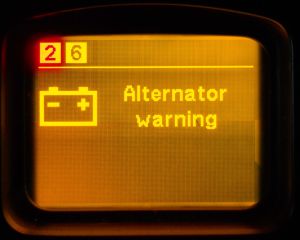

Неисправность генератора/нет зарядки или перезаряд (при неисправном регуляторе напряжения-шоколадке) или недозаряд.

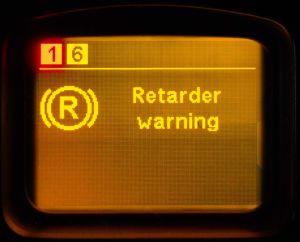

Неисправность трансмиссионного тормоза/интардера

Предупреждение по трансмиссии.
Низкое давление воздуха в системе управления КПП. Если во время движения появляется предупреждение красного цвета, возможно, коробка передач AS-TRONIC остается на текущей передаче. Сразу после остановки автомобиля коробка передач переключается в нейтральное положение, и дальнейшее движение невозможно.

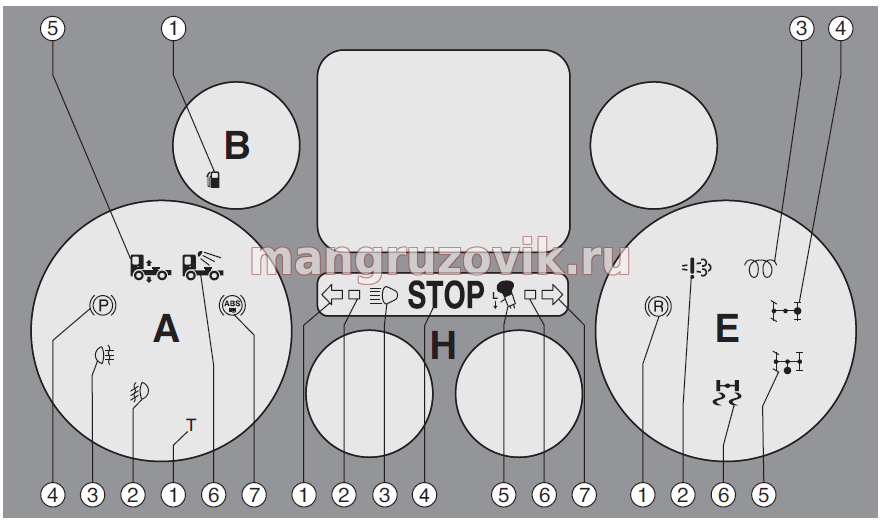

DAF XF 105 обозначение сигнальных ламп (значков) на приборной панели. с подробным описанием.

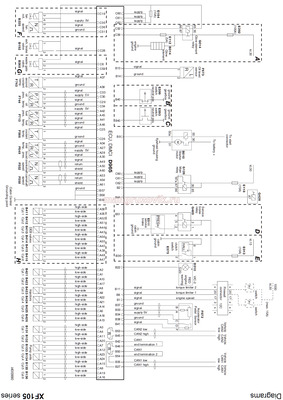

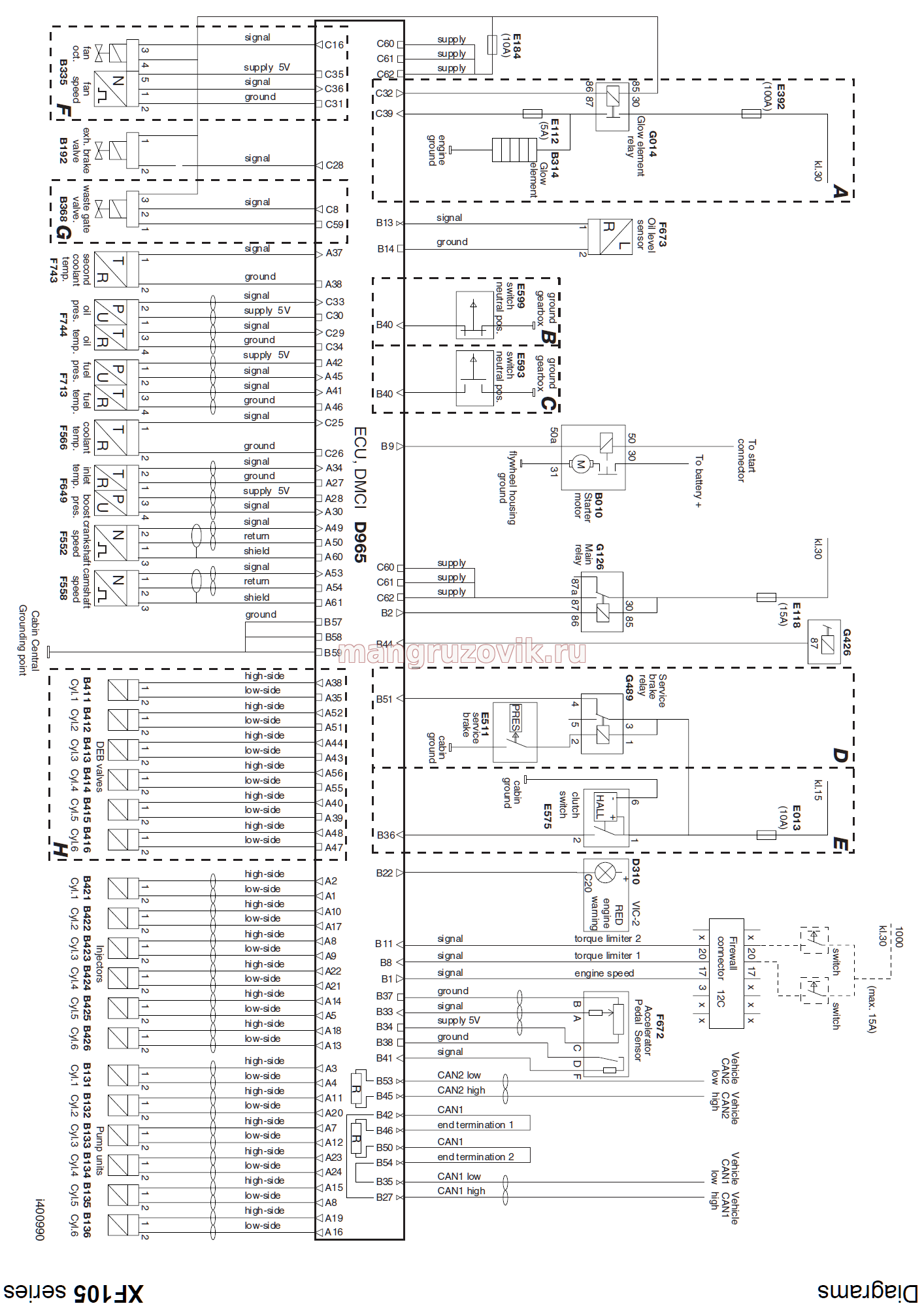

DAF XF 105 электрическая схема управлением двигателя ECU DMCI

изображение раздела Даф

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ DAF XF95 (ДАФ)

изображение раздела Даф

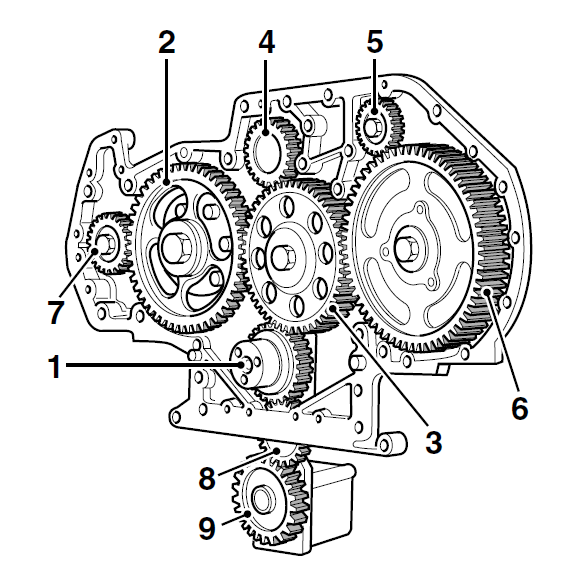

DAF XF 95 ПОДРОБНОЕ ОПИСАНИЕ ДВИГАТЕЛЯ Горячий двигатель - двигатель, который после достижения рабочей температуры был остановлен на время не более получаса.Направление вращения коленчатого вала двигателя - по часовой стрелке если смотреть со стороны привода газораспределительного механизма. Отчет цилиндров двигателя начинается со стороны привода газораспределительного механизма. Левая сторона двигателя - сторона, с которой установлен топливный насос. Правая сторона двигателя - сторона, с которой установлен воздушный компрессор, расшифровка таблички которая устанавливается на впускном коллекторе двигателя и описание всех узлов двигателя ДАФ ХФ95

изображение раздела Даф

Схема подключения к CAN шине DAF XF95 2001 -подключение сигнализации, GPS мониторинга и любого дополнительного оборудования поддерживающего обмен данными по СAN шине

изображение раздела Даф

ДЛЯ ПРИЦЕПОВ И ПОЛУПРИЦЕПОВ РОЗЕТКИ,ОПИСАНИЕ,ЧЕРТЕЖИ,ОБОЗНАЧЕНИЕ КОНТАКТОВ указана распиновка штекеров и розеток.

изображение раздела Даф

DAF 95XF электрическая схема автономного отопителя в схеме даны точки подключения штатного автономного отопителя (фена)

изображение раздела Даф

Электрическая схема подключения тахографа DAF 95XF указаны точки подключения штатного тахографа в схеме

изображение раздела Даф

Электрическая схема поворотов и аварийной сигнализации DAF 95XF

изображение раздела Даф

DAF 95 XF электрическая схема черно белая (отксеренная) схема включающая в себя весь тягач

DAF 95XF электрическая схема стеклоочистителя,стеклоомывателя, омывателя фар.

изображение раздела Даф

DAF 95XF ЭЛЕКТРИЧЕСКАЯ СХЕМА ЗАДНИХ И ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР.

изображение раздела Даф

DAF 95XF ЭЛЕКТРИЧЕСКАЯ СХЕМА БЛИЖНИХ ФАР,ДАЛЬНИХ ФАР,ДОПОЛНИТЕЛЬНЫХ ФАР

изображение раздела Даф

DAF 95XF электросхема стоп сигналов и горного тормоза.

изображение раздела Даф

DAF 95XF электросхема ближних, дальних фар,противотуманных фар и доп-ые фары

изображение раздела Даф

DAF 95XF / XF95 1997-2006 г электрическая схема приборной панели на электросхеме указаны подключение - Указатель топлива. Указатель температуры охлаждающей жидкости. Централизованная сигнальная система (CWS). Счетчик оборотов. Панель сигнальных лампочек. спидометр, одометр и таймер узлы подсветки щитка приборов и подключение датчиков для указателей.

изображение раздела Даф

DAF 95XF электросхема стеклоподъемников - на электросхеме указаны подключения водительской и пассажирской двери.

изображение раздела Даф

DAF 95XF электросхема  цепи зарядки генератора.

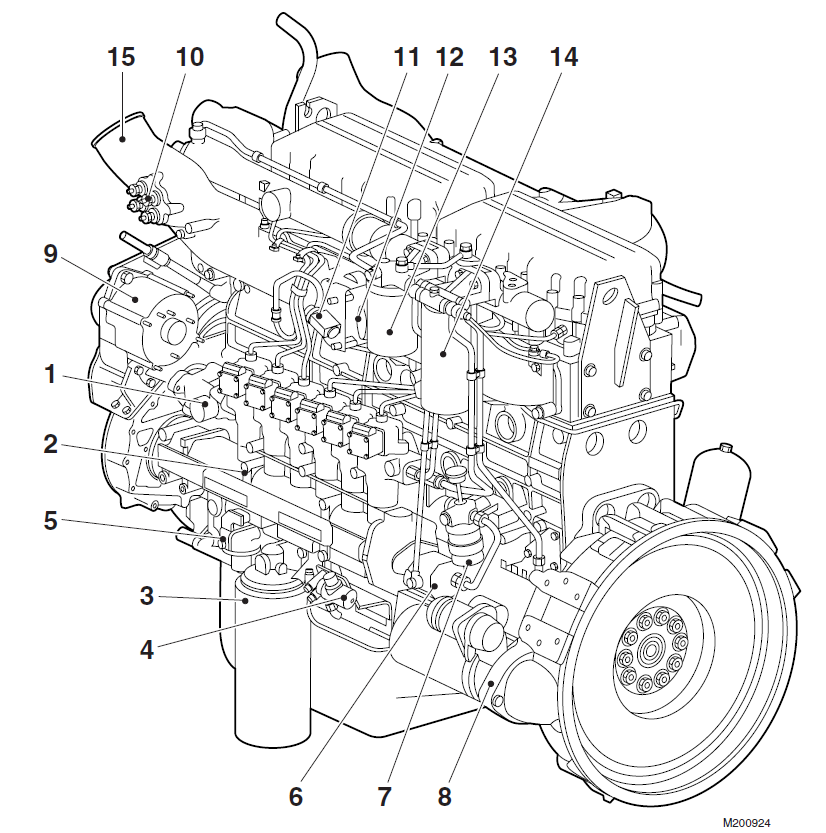

DAF XF95 Компоненты двигателя и устройство агрегатов. Даф ХФ95 описание оборудования двигателя и механизмов на русском языке.

изображение раздела Даф

DAF обозначение контактов диагностической колодки нового и старого образца

-ИЗ ФОРУМА-

Добрый вечер. Спасибо за ответ стартер крутит а запуска нет. Но вроде сегодня проблему нашли. Проблема была в CAN шине (3700D) между коробкой и кабиной был обрыв. Но почему писало мотор warning не понятно и было замечено что в тот момент когда был обрыв при вращении стартером тахометр абсолютно не подымался.

И еще один вопрос. Такой же DAF FX 95 430 tronic 2003 года пишет желтым две ошибки EBS warning и transmition warning коробка была в аварийном режиме то есть не включались передачи не какие и на дисплее где отображаются передачи N моргало, но это нашли. Был в обрыве провод (5715) между кабиной и коробкой. Теперь передачи включает а ошибки так же и остались. Что ещё может быть?

Если нет диагностики,попробуйте отключить аккумуляторы на минут десять...Потом видно будет.Если не поможет,то возможно дело не только в обрыве.На автомате,все связано.И если проблема например с датчиком АБС,то и надпись,"трансмиссия варнинг" вместе с ЭБС высвечивает.доброе время суток.проблема. DAF 95 XF 430 2002 г.в. срабатывает отсекатель на 40 км,час и загорается неисправность коробки и начинают клацать релюшки

Добрый! Прошу помощи в следующем вопросе: На дисплее компьютера загорелся красный индикатор на котором нарисован расширительный бачок и включился зуммер. Явной утечки жидкости я не заметил. Бачок полный. Первое время сигнал появлялся на время и пропадал, а сейчас включен постоянно. Иногда, когда включался этот сигнал я открывал заливную горловину расширительного бачка и после того как давление воздуха падало сигнал пропадал. Может ли быть что проблема в самом датчике? также иногда помогало доливание охлаждающей жидкости, хотя она там была. Подскажите в чем может быть проблема, заранее благодарен!

Датчик у ДАФ,довольно часто "переклинивает".Вытащите его и слегка постучите пальцем по нему.Иногда помогает. Я Чтоб долезть до датчика,надо кабину полностью поднять.Там внутри стоят магниты с герконами (герметичными контактами), бывает залипают.Менять надо.Можно из беды,обойтись без датчика.На моделях до 2003 года надо закоротить, крайние контакты. Но,если закоротили, то это чревато!Проверяйте каждый день жидкость.!
