DAF XF95 Компоненты двигателя и устройство агрегатов.
DAF XF95 Компоненты двигателя и устройство агрегатов.
Даф ХФ95 описание оборудования двигателя и механизмов на русском языке.

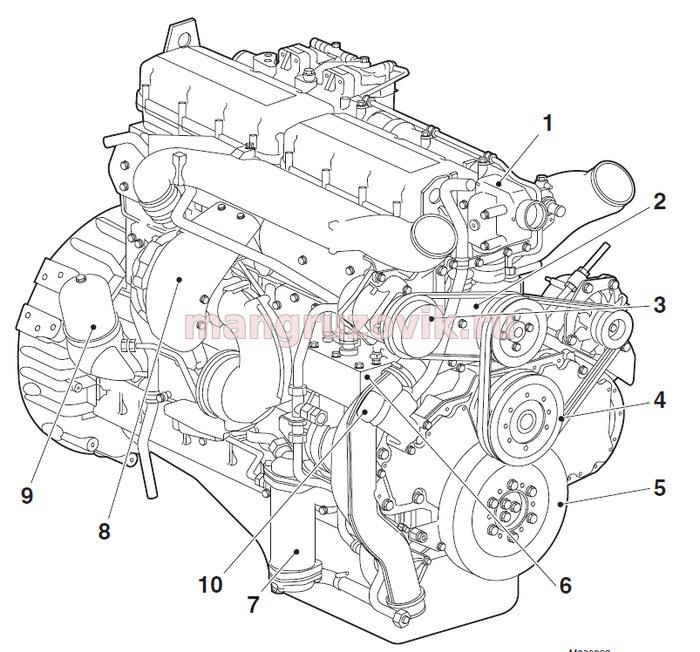

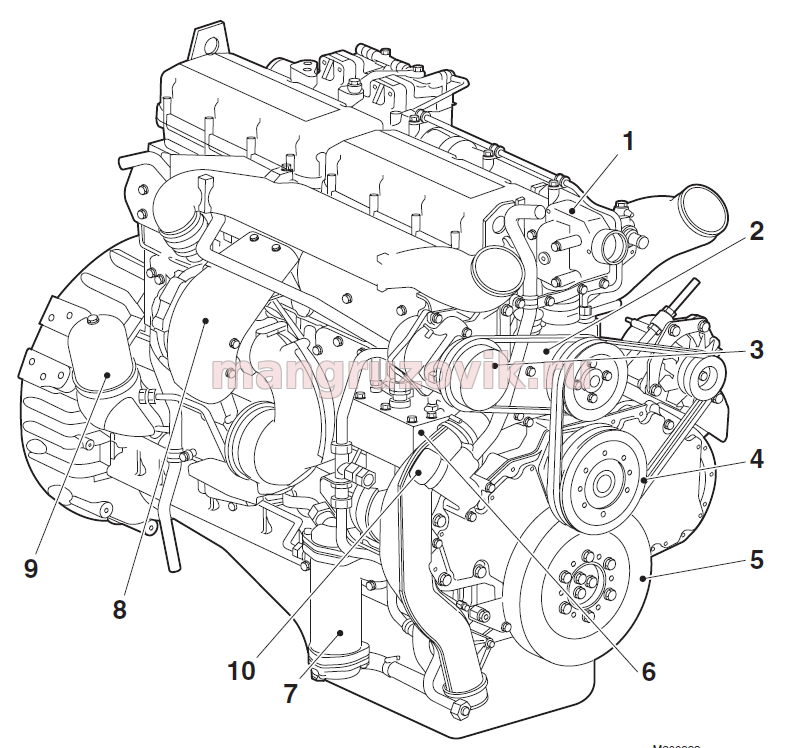

РИС 1

легенда
1. Корпус термостата
2. Водяной насос
3. Компрессор кондиционера
4. Вентилятор
5. Заслонка вибрации
6. Воздушный компрессор
7. Масляный радиатор
8. Турбокомпрессор
9. Центробежный фильтр
10. Масляная труба

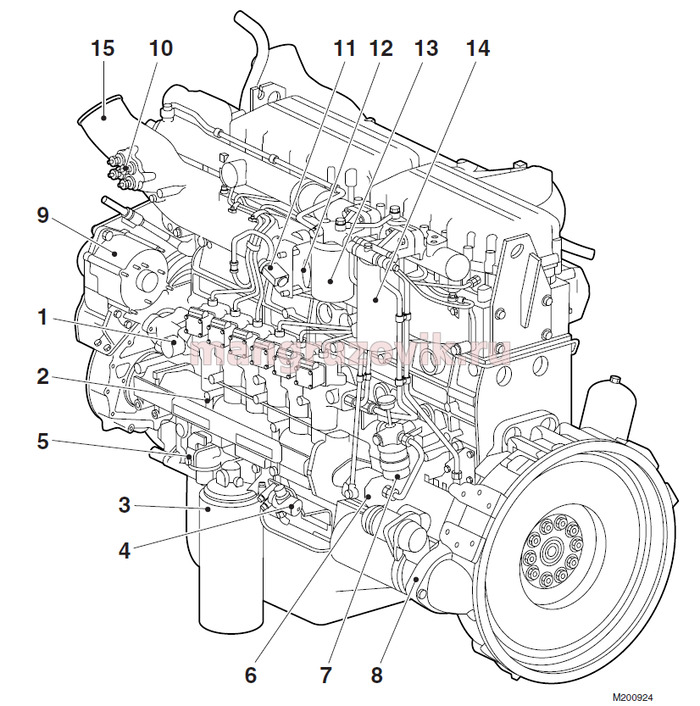

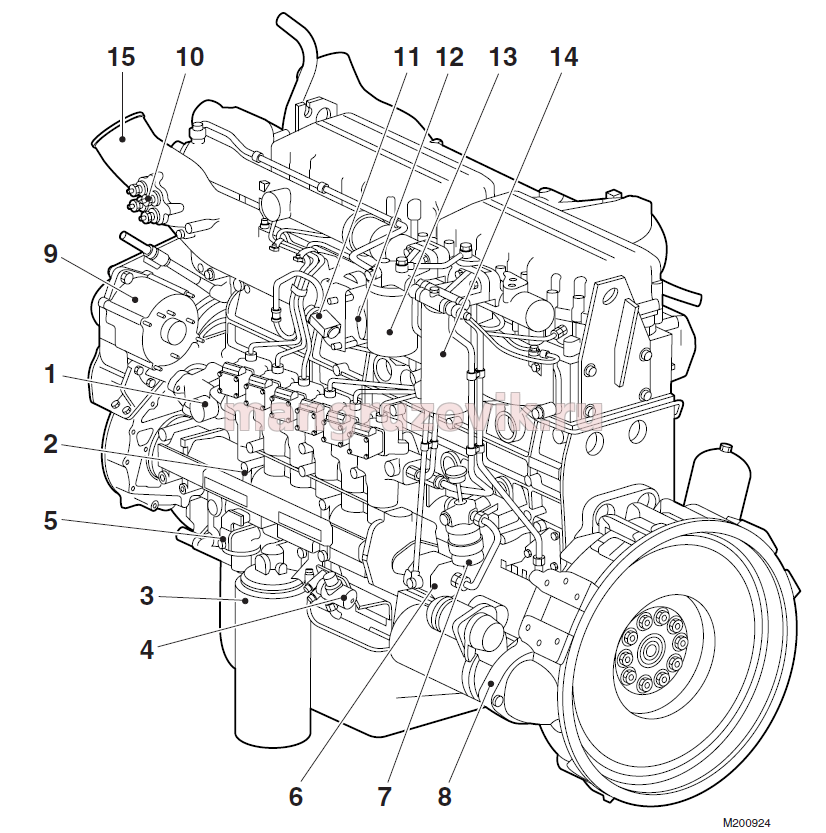

РИС 2

легенда
1. насос-Steering pump
2. Корпус насоса
3. Масляный фильтр
4. Тормозной клапан двигателя (Engine brake valve)444
5. Редукционный клапан
6. Топливный насос
7. Ручной насос
8. Запуск двигателя-стартер
9. Генератор переменного тока (зарядки)
10. Glow filaments
11. Электропневматический клапан повышенного давления
12. Информационно-кодовая табличка двигателя
13. Фильтр охлаждающей жидкости
14. Топливный фильтр
15. Впускной коллектор

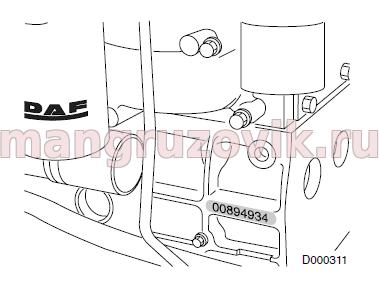

ИДЕНТИФИКАЦИЯ
Номер двигателя
Номер двигателя обозначен на двигателе-блок слева сзади.

РИС 3
РИС 4

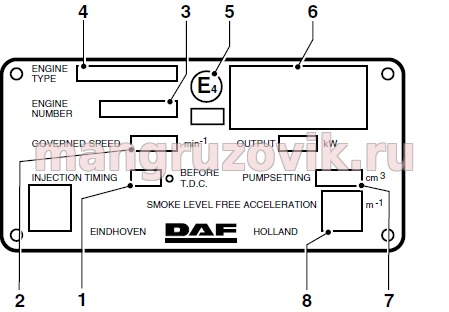

Информационная кодовая табличка XE Engine
Устанавливается на впускной коллектор
1. Время впрыска *
2. Максимальная частота вращения двигателя
3. Номер двигателя
4. Тип двигателя
5. Указание страны происхождения
6. Номер сертификата *
7. Настройка насоса *
8. Уровень дыма при максимальной частоте вращения двигателя, без нагрузки
* Не заполнено в случае двигателей XE

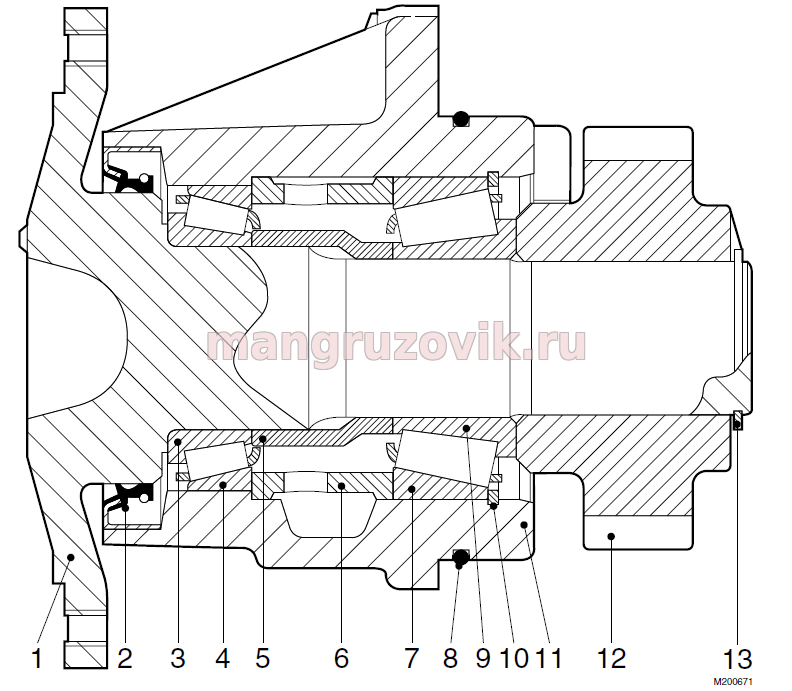

Чертеж вентилятора

рис 5

легенда
1. Вал привода вентилятора
2. Уплотнительное кольцо для масла
3. Подшипник
4. Кольцо подшипника
5. Распорная втулка
6. Промежуточное кольцо
7. Кольцо подшипника
8. Уплотнительное кольцо
9. Подшипник
10. Стопорное кольцо
11. Корпус подшипника
12. Шестерня
13. Стопорное кольцо

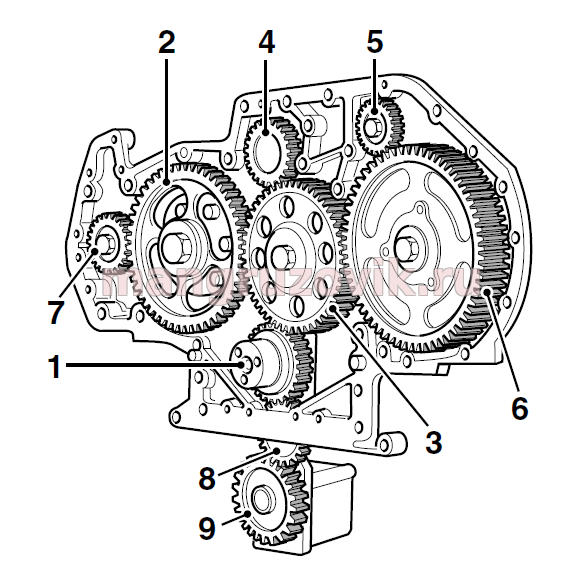

Чертеж распределительного механизма
рис 6

легенда
1. Зубчатое колесо коленчатого вала
2. Зубчатое колесо распределительного вала
3. Промежуточная шестерня
4. Вентилятор
5. Зубчатое колесо рулевого механизма
6. Зубчатое колесо распределительного вала корпуса насоса
7. Зубчатое колесо компрессора
8. Промежуточная шестерня масляного насоса
9. Масляный насос

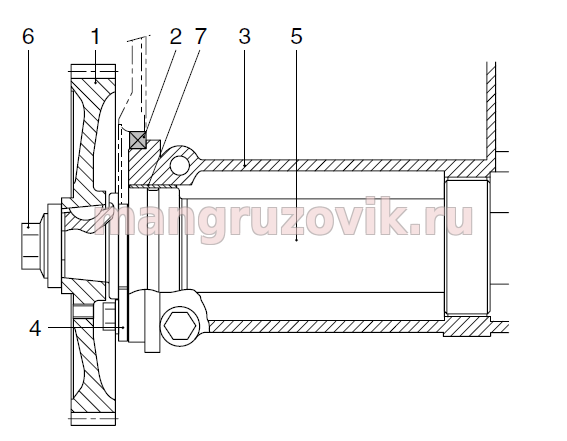

Чертеж насоса
рис 7

легенда
1. Зубчатое колесо распределительного вала насоса
2. Уплотнительное кольцо зубчатого венца
3. Корпус насоса
4. Осевая стопорная пластина
5. Распределительный вал корпуса насоса
6. Крепежный болт зубчатого колеса распределительного вала
7. Распределительный вал подшипника втулки
