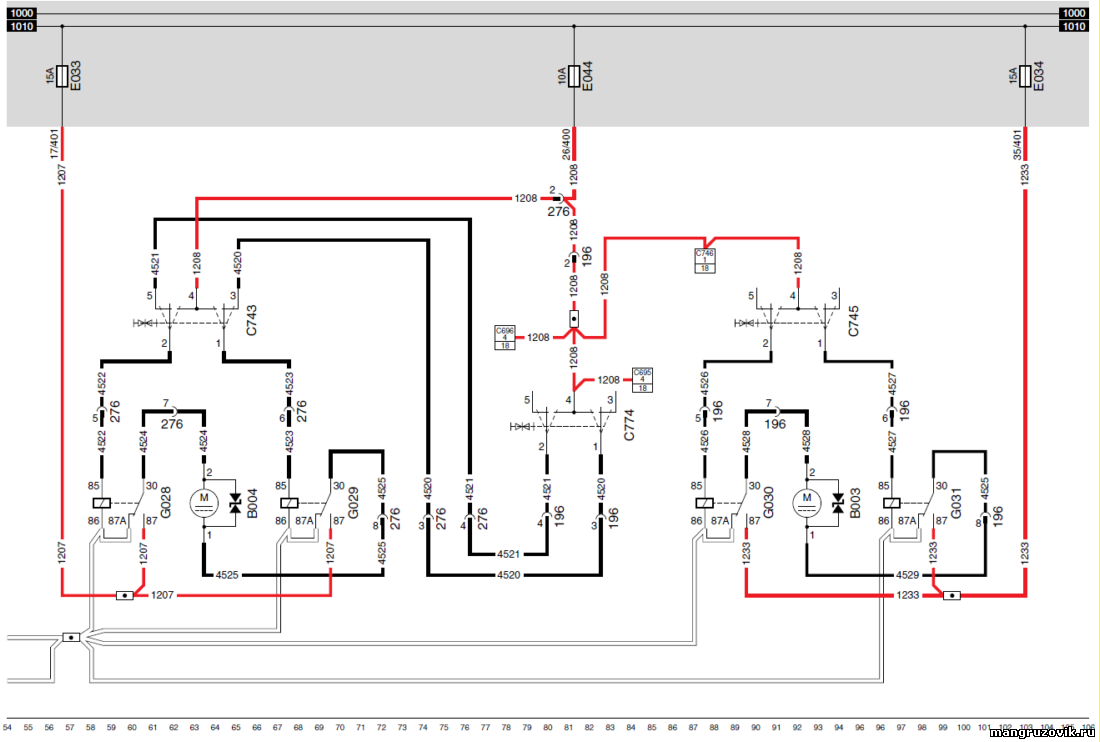

DAF 95XF электрическая схема стеклоподъемников.Схема Даф 95 ХФ содержит описание стеклоподъемников дверей,обозначены номера проводов,номера контактов,выключателей,моторчиков,реле и предохранители. Легенда к электрической схеме (описание к электрической схеме)DAF 95XF электро стеклоподъемники дверей
(переведена с немецкого,оригинал описания находится ниже)
E033 предохранитель стеклоподъемников пассажирской двери 723
E034 предохранитель стеклоподъемников водительской двери 727
E044 предохранитель зеркала с подогревом 731
C743 выключатель электрического стеклоподъемника со стороны пассажира (на боковой двери водителя) 730
C745 переключения стороны электрического привода электрического стеклоподъемника (в боковой двери водителя ) 738
C774 переключатель 693
G028 Реле электрические стеклоподъемника со стороны пассажира 722/730
G029 Реле электрические стеклоподъемника со стороны пассажира 724/732
G030 Реле электрические стеклоподъемника со стороны водителя 726/738
G031 Реле электрические стеклоподъемника со стороны водителя 728/739
B003 Электромотор мощности привода оконного с водительской стороны 728
B004 Электромотор мощности привода оконного с пассажирской стороны 724
Оригинал описания электросхемы (легенда к схеме) стеклоподъемников Даф 95 ХФ на немецком языке E033 Sicherung Scheibenhebermotor Beifahrerseite 723
E034 Sicherung Scheibenhebermotor Fahrerseite 727
E044 Sicherung Spiegelheizung 731
C743 Schalter elektrischer Scheibenheber Beifahrerseite (Tur Fahrerseite) 730
C745 Schalter elektrischer Scheibenheber Fahrerseite (Tur Fahrerseite) 738
C774 Schalter Turzentralverriegelung 693
G028 Relais elektrischer Scheibenheber Beifahrerseite 722/730
G029 Relais elektrischer Scheibenheber Beifahrerseite 724/732
G030 Relais elektrischer Scheibenheber Fahrerseite 726/738
G031 Relais elektrischer Scheibenheber Fahrerseite 728/739
B003 Motor elektrischer Scheibenheber Fahrerseite 728
B004 Motor elektrischer Scheibenheber Beifahrerseite 724 Смотреть электрическую схему полностью DAF 95XF DAF 95XFэлектрическая схема стеклоочистителя,стеклоомывателя,омывателя фар. DAF 95XF электрическая схема стоп сигналов и горного тормоза. Перейти к выбору материала по ремонту DAF
|
