Scania (Скания) 4 серии Перечень, назначение и расположение реле

Scania (Скания) 4 серии Перечень, назначение и расположение реле

    Scania (Скания) 4 серии основные и дополнительные реле

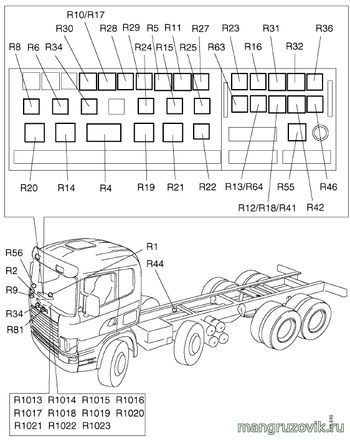

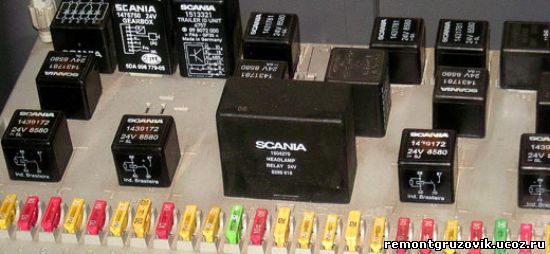

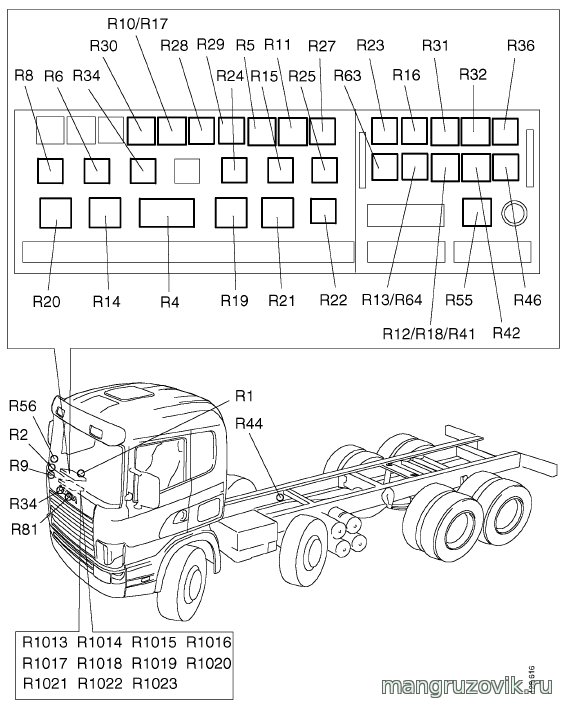

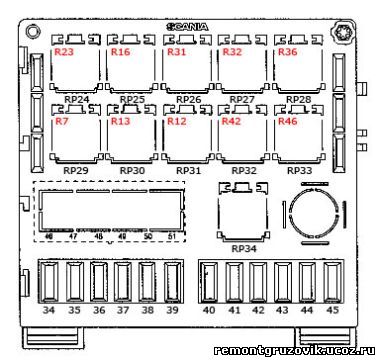

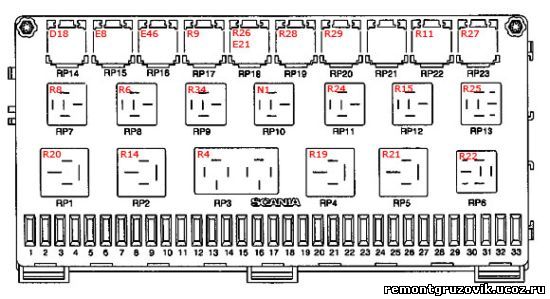

    Расположение реле в блоке предохранителей Scania 4-series. Позиция реле  обозначается RP, такое же обозначение применяется и на автомобиле. На принципиальной схеме реле обозначается R и нумерация на схеме с номером позиции в блоке реле не совпадает.



    Scania 4-series Перечень реле в блоке предохранителей .

    В таблице представлена информация о назначении реле, позиции в блоке предохранителей, и обозначении на схемах.

    Расположение релеОбозначение на схемахНазначение реле
    RP1R20Питание (шина 15, питание предохранителей 1-13, 18,21,23)
    RP2R14Питание (шина 15, питание предохранителей 36,37)
    RP3R4Дальний и ближний свет фар
    RP4R19Питание шина 61 (потребители при заведенном двигателе)
    RP5R21Питание шина 58 (стояночные огни, подсветка)
    RP6R22Стеклоочистители, прерывистый режим
    RP7R8Стоп-сигналы
    RP8R6Дополнительные фары
    RP9R34Питание электронной системы управления двигателем (EDC)
    RP10N1Зуммер
    RP11R24Фонари заднего хода
    RP12R15Передние противотуманные фары
    RP13R25Задние противотуманные фары
    RP14D18Блок диодов EDC
    RP15E8Управление переключением рядов КПП
    RP16E46ABS прицепа
    RP17 Уменьшение тормозного усилия для дополнительной оси
    RP18R10, R26, E21В зависимости от варианта исполнения
    RP19R28Вентилятор отопителя салона
    RP20R29Вентилятор отопителя салона
    RP21R5, R3Дополнительные фары
    RP22R11Моторный тормоз (в зависимости от варианта исполнения)
    RP23R27, R33Ограничитель белого дыма, блокировка стартера (в зависимости от варианта исполнения)
    RP24R23Кондиционер
    RP25R16Кондиционер
    RP26R31Дополнительный обогреватель
    RP27R32Дополнительный обогреватель
    RP28R36Дополнительный обогреватель
    RP29R7Блокировка дифференциала, 6-канальная ABS (диагональ 1)
    RP30R13В зависимости от варианта исполнения, 6-канальная ABS (диагональ 2)
    RP31R12В зависимости от варианта исполнения, 6-канальная ABS диагностическая лампа
    RP32R42Отбор мощности
    RP33R46Подогреватель топлива
    RP34

Scania (Скания) 4 серии основные и дополнительные реле

SCANIA (СКАНИЯ) 4 СЕРИИ ПЕРЕЧЕНЬ, НАЗНАЧЕНИЕ И РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В БЛОКЕ


Калибровка аналогового спидометра Scania. Чтобы после замены тахографа или импульсного датчика обеспечить надлежащую работу обоих этих устройств, необходимо выполнить их согласование с помощью контрольного прибора 588 614.Этот же контрольный прибор следует использовать и для калибровки тахографа.Дополнительные инструкции по эксплуатации тестера приведены ниже.
