Расположение всех выключателей (концевики) в Scania 4 series

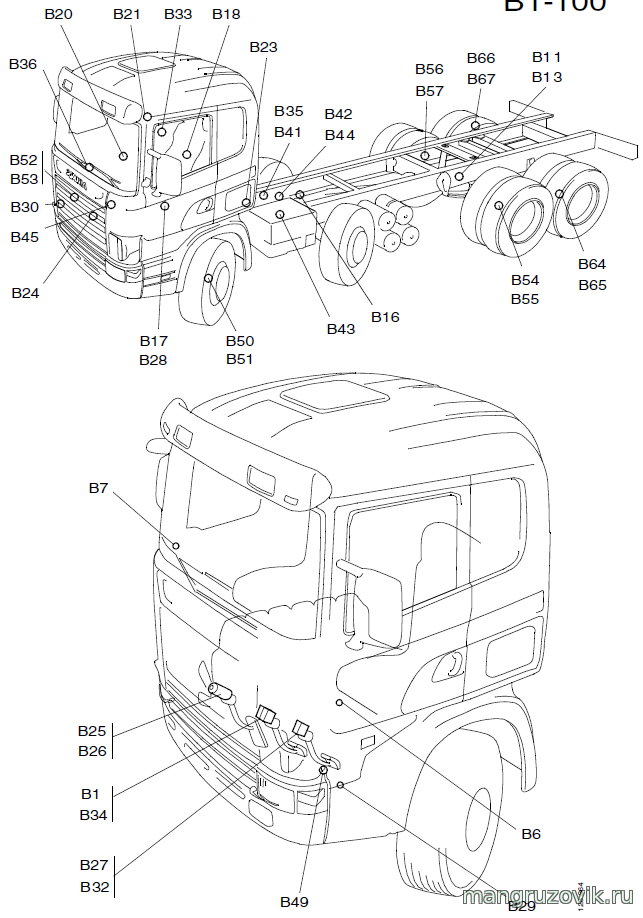

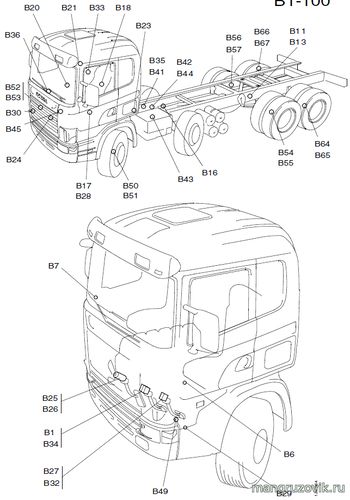

B. Конечные выключатели (концевики) в Scania 4 series

Для увеличения нажмите на изображение

1 Выключатель стоп-сигнала, заслонка рециркуляции
5 Датчик предельного положения клапана кондиционера, заслонка рециркуляции
6 Дверной выключатель, со стороны водителя
7 Дверной выключатель, со стороны пассажира
9 Датчик блокировки дифференциала, передний мост
11 Датчик блокировки дифференциала, передний мост задней тележки
12 Датчик блокировки дифференциала, задний мост задней тележки
13 Датчик блокировки межосевого дифференциала задней тележки
14 Низшая передача в раздаточной коробке, верхний конечный выключатель на раздаточной коробке
16 Выключатель фонаря заднего хода, установленный на коробке передач
17 Водительское сиденье, подушка сиденья
18 Водительское сиденье, спинка
19 Водительское сиденье, откинутая спинка
20 Пассажирское сиденье, подушка сиденья
21 Пассажирское сиденье, спинка
22 Пассажирское сиденье, откинутая спинка
23 Сигнализация и противоугонная система VPS, люк вещевого отделения
24 Сигнализация и противоугонная система VPS, передняя решетка радиатора
25 Педаль акселератора – холостой ход, для EDC, гидрозамедлителя и системы Opticruise
26 Педаль акселератора – полная подача топлива, для EDC, коробок передач GA,системы Opticruise
27 Нижнее положение педали сцепления, система Opticruise, коробка передач GRS
28 Индикация пристегнутого ремня безопасности, водительское сиденье
29 Убираемая подножка, левая сторона
30 Убираемая подножка, правая сторона
31 Сигнализация и противоугонная система VPS, капот кабины типа
32 Верхнее положение педали сцепления, EDC, гидрозамедлитель, система Opticruise, газовый двигатель
33 Сигнализация и противоугонная система VPS, люк вещевого отделения
34 Тормозная педаль, для EDC и газового двигателя
35 Коробка отбора мощности типа ЕK
39 Датчик включения низшей ступени делителя, GRS890/900, GRSH900/R
41 Датчик включения верхнего диапазона, система Opticruise, GRSH900/R
42 Датчик включения нижнего диапазона, система Opticruise
43 Датчик включения высшей ступени делителя, Opticruise
44 Датчик включения низшей ступени делителя, Opticruise
45 Датчик включения нейтрали, GRSH900/R
49 Моторный замедлитель с ручным управлением
50 Датчик износа - EBS-Bosch / EBS 2.1, наружная колодка, передний мост, левая сторона
51 Датчик износа - EBS-Bosch / EBS 2.1, внутренняя колодка, передний мост, левая сторона
52 Датчик износа - EBS-Bosch / EBS 2.1, наружная колодка, передний мост, правая сторона
53 Датчик износа - EBS-Bosch / EBS 2.1, внутренняя колодка, передний мост,правая сторона
54 Датчик износа - EBS-Bosch / EBS 2.1, наружная колодка, задний мост, левая сторона
55 Датчик износа - EBS-Bosch / EBS 2.1, внутренняя колодка, задний мост, левая сторона
56 Датчик износа - EBS-Bosch / EBS 2.1, наружная колодка, задний мост, правая сторона
57 Датчик износа - EBS-Bosch / EBS 2.1, внутренняя колодка, задний мост, правая сторона
58 Освещение кабины, двойная кабина, левая задняя дверь
59 Освещение кабины, двойная кабина, правая задняя дверь
60 Убираемая подножка, двойная кабина, задняя левая
61 Убираемая подножка, двойная кабина, задняя правая
62 Выключатель сигнализатора, убираемая подножка, двойная кабина, задняя левая
63 Выключатель сигнализатора, убираемая подножка, двойная кабина, задняя правая
64 Датчик износа - EBS 2.1, третий мост, левая сторона, наружная колодка
65 Датчик износа - EBS 2.1, третий мост, левая сторона, внутренняя колодка
66 Датчик износа - EBS 2.1, третий мост, правая сторона, наружная колодка
67 Датчик износа - EBS 2.1, третий мост, правая сторона, внутренняя колодка
68 Полноприводная трансмиссия, привод переднего моста, нижний выключатель на раздаточной коробке

Конечные выключатели, специальный заказ "S order"

1000 Выключатель сигнализатора запасной тормозной системы, рядом с датчиком T3
1001 Конечный выключатель холостого хода в датчике положения педали акселератора, газовый двигатель
1002 Конечный выключатель режима "кик-даун" в датчике положения педали акселератора, газовый двигатель
1003 Система защиты электродвигателя привода управления, газовый двигатель
1004 Выключатель сигнализатора в выключателе S742, коробка отбора мощности
1005 Датчик блокировки дифференциала, второй мост 8x8
1006 Датчик блокировки дифференциала, передний мост 8x8
1007 Конечный выключатель, диапазон
1008 Конечный выключатель, делитель.
