Scania (Скания) 4 серии Перечень, назначение и расположение предохранителей в блоке
-

    Scania (Скания) 4 серии Перечень, назначение и расположение предохранителей в блоке .

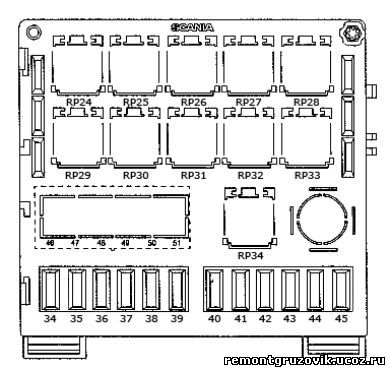

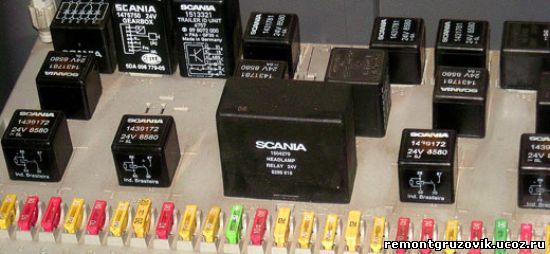

    Перечень предохранителей Scania 4 series (Скания) и их расположение в блоке предохранителей. Блок предохранителей автомобиля Scania (Скания) состоит из двух секций жестко скрепленных между собой. В левой стороне блока размещены предохранители и реле основного оборудования (освещение, подвеска, управление двигателем, ABS и пр). К правой стороне блока предохранителей подключено в основном дополнительное оборудование (отбор мощности, автономный отопитель, навигация и пр.)

    Scania (Скания) 4 серии электрические схемы



    Scania 4-series Перечень предохранителей .

    В таблице представлена информация о назначении предохранителей, маркировка провода подключенного к этому предохранителю, номер питающего реле подающего напряжение к предохранителю.

    Питающее
    реле

    предохран.

    провода
    НоминалНазначение
    RP1115A10AСчетчик пробега/термометр, тахограф, зуммер, диагностика ABS
    RP1215B10AМигающие сигналы, ограничитель нагрузки на ось, ограничитель скорости, индикатор складывания подножки
    RP1315C20AСигналы заднего хода
    RP1415D10AМоторный тормоз, ограничитель белого дыма, индикаторная лампа дополнительного оборудования
    RP1515E10AКорбка передач
    RP1615H20AABS, тормозные сигналы
    RP1715G10AПодъм подвесной оси, блокировка дифференциала, отбор мощности, датчик давления
    RP1815F20AСтеклоочистители и стеклоомыватели лобового стекла и фар, интервальная работа стеклоочистителей
    RP1915K20AЗвуковой сигнал, вентилятор, кондиционер, А/С (Air Condition), электронный контроль температуры (ЕТС)
    RP11015L10AМеханическая воздушная подвеска/ELC, 2-управляемых оси, ретардер
    RP11115M20AЭлектрический стеклоподъёмник левая сторона
    RP11215N20AЭлектрический стеклоподъемник правая сторона. Передние противотуманные фары
    RP11315P30AABS прицепа
     1430A10AТахограф, счетчик пробега/термометр, ELC, ACL(автоматическая центральная смазка), сидения
     1530B20AЛампа приглушенного освещения, центральный замок, гнездо переноски, прикуриватель, внутреннее освещение
     1630C20AДиагностика, местное освещение
     1730D20AРадиоаппаратура, сидения
    PR11815R20AРеле клапана ABS
     1930E20AПитание EDC
     2015U10AБлок управления EDC, прерывание подачи топлива
    RP12115S30AEBS
    RP42261A20AЭлектрообогрев сидений и зеркал заднего вида
    RP12315T5AБлок управления ABS, прицеп
    RP42461C20AАвтоматическая регулировка фар, воздухоосушитель
     2558B10AОсвещение панели приборов
    RP52658A20AРабочее освещение, освещение на крыше
    RP52758L20AЛевый стояночный сигнал, верхние габаритные огни
    RP52858R20AПравый стояночный сигнал
    RP52958C20AПередние и задние противотуманные фары
    RP33056AL10AЛевый дальний свет
    RP33156AR10AПравый дальний свет, местное освещение
    RP33256BL10AЛевый ближний свет
    RP33356BR10AПравый ближний свет, электрическая регулировка высоты света фар
     3430F20AДополнительный обогреватель, опрокидывание кабины
     3530G10AОбогреватель при короткой остановке, электронный блок управления температурой, холодильник
    RP23615XD10AФлейм-старт, отбор мощности, прикуриватель, VPS(сигнализация и защита)
    RP23715XE20AПодогреватель топлива
    RP43861D10AФлейм-старт, подогреватель топлива, подогрев сидения
    RP43961E10AПодогреватель батареи, ACL(автоматическая смазка шасси)
     4030H20AЭлектрический люк, трипкомпьютер FMS, подготовка сотовая связь
     4130K10AOpticruise, блок часы, VPS(сигнализация и защита)
     4215H20AEBS
     4358D20AДополнительное оборудование
     4415XF20AПодогрев фильтра, дополнительное оборудование
     4515XG10AДополнительное оборудование

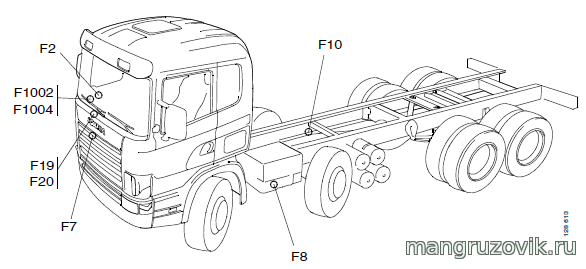

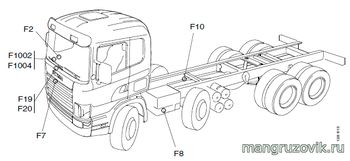

    Расположение остальных предохранителей в Scania 4-series

    SCANIA (СКАНИЯ) 4 СЕРИИ ПЕРЕЧЕНЬ, НАЗНАЧЕНИЕ И РАСПОЛОЖЕНИЕ РЕЛЕ В БЛОКЕ ПРЕДОХРАНИТЕЛЕЙ.

    Scania (Скания) 4 серии электрические схемы
