Предохранители

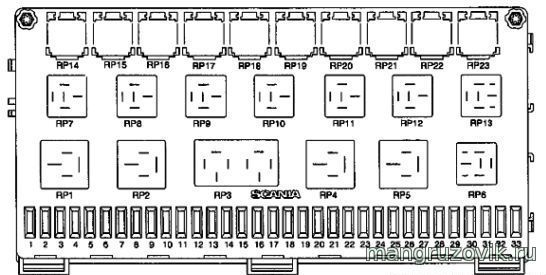

Расположение на центральном электрическом блоке
(P2)
1 Одометр/указатель температуры, тахограф, комбинация приборов, зуммер, диагностика АБС
2 Указатели поворота, ограничитель осевой нагрузки,ограничитель скорости автомобиля
3 Фонарь заднего хода
4 Моторный замедлитель, ограничитель дымления двигателя,сигнализаторы для дополнительного оборудования
5 Коробка передач
6 АБС, стоп-сигнал
7 Подъемник дополнительного моста, блокировка дифференциалов, коробка отбора мощности, полноприводная
трансмиссия
8 Стеклоочистители и стеклоомыватели лобового стекла и фар,работа стеклоочистителей в прерывистом режиме
9 >15K 20 А Звуковой сигнал, вентилятор, кондиционер воздуха, ETC
10 15L 10 А Пневмоподвеска с механическим регулированием/ELC,двухконтурное рулевое управление, гидрозамедлитель
11 15M 20 А Стеклоподъемники, левая сторона
12 >15N 20 А Передняя противотуманная фара, правые стеклоподъемники
13 15P 30 А АБС прицепа
14 >30A 10 А Тахограф, одометр/указатель температуры, пневмоподвеска ELC, централизованная система смазки AСL, сиденья
15 >30B 20 А Фонарь освещения подножки, центральная блокировка замков, розетка для лампы-переноски, прикуриватель,освещение кабины, проблесковый маяк
16 30C 20 А Диагностика, фары-прожекторы
17 30D 20 А Радио оборудование, сиденья
18 15R 20 А Реле клапана АБС
19 30E 20 А Питание EDC
20 15O 10 А Блок управления EDC, клапан отключения подачи топлива
21 15S 30 А
22 61A 20 А Электрический подогрев сидений, зеркала заднего вида
23 15T 5 А Блок управления АБС, блок обнаружения прицепа
24 61C 20 А Автоматическая регулировка фар, воздухоосушитель
25 58B 10 А Подсветка приборов
26 58A 20 А Рабочий фонарь, фонарь освещения знака на крыше
27 58L 20 А Габаритные фонари на крыше кабины, стояночное освещение на левой стороне
28 58R 20 А Стояночное освещение на правой стороне
29 58C 20 А Передние/задние противотуманные фары/фонари
30 56AL 10 А Дальний свет (левая фара)
31 56AR 10 А Фара-прожектор, дальний свет (правая фара)
32 56BL 10 А Ближний свет (левая фара)
33 56BR 10 А Электрический корректор фар, ближний свет (правая фара)

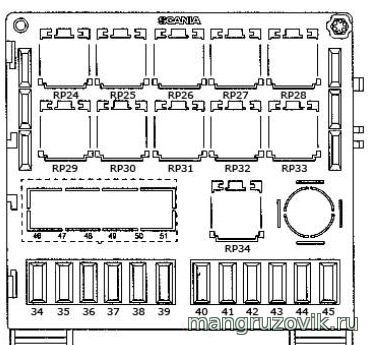

На дополнительном центральном электрическом блоке, около блока P2
34 Автономный подогреватель, подогреватель топлива
35 Стояночный отопитель, ETC
36 Электрофакельный предпусковой подогреватель воздуха, коробка отбора мощности
37 Подогреватель топлива
38 Подогреватель топлива, электрофакельный предпусковой подогреватель воздуха
39 Подогреватель аккумуляторной батареи,централизованная система смазки AСL
40 Электрофакельный предпусковой подогреватель воздуха
41 Система автоматического переключения механической коробки передач
42 BA 5 А Сиденья, ремни безопасности
43 58D 20 А Дополнительное оборудование
44 15XF 20 А Дополнительное оборудование
45 15XG 10 AA Дополнительное оборудование

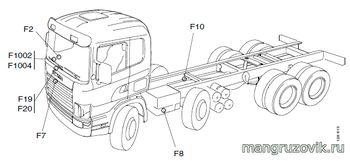

Нажмите на изображение для увеличения

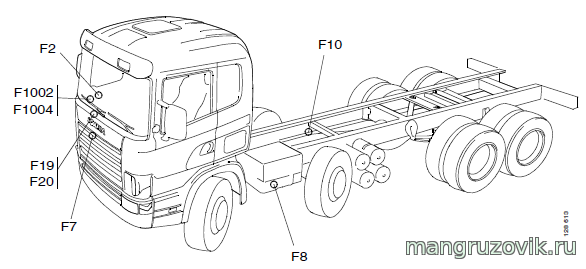

F7 1 контакт Предохранитель (на проводе) для автономной батареи сигнализации и противоугонной системы
F8 1 pin Выключатель "массы" , не для исполнения ADR
F10 2 pin 10 А Блок подъемника дополнительного моста
F11 Fas Ural
F12 Fas Ural
Предохранители, устанавливаемые по специальному заказу "S order"
На дополнительном центральном
электрическом блоке, около блока P2
F1000 Электродвигатель циркуляционного насоса,отопитель UWE, FMV
F1001 Электрическое питание, прицеп FMV-T, около розетки за кабиной
F1002 Дополнительное оборудование, гнездо реле RP36 -RP38
F1003 Электрическое питание, независимое от выключателя "массы"
F1004 Электрическое питание микроволновой печи, у разъема C55
F1006 Для вентилятора охладителя масла, лебедка Rotzler,BET, в блоке реле Rotzler
