Описание реле и предохранителей Iveco STRALIS

Описание реле и предохранителей Iveco STRALIS

Тягач Iveco Stralis – магистральный тягач большой грузоподъемности,
Тягач Ивеко Стралис имеет 4 базовые модели:
тягач Stralis Active Day - для пригородных и внутригородских перевозок без спальных мест.
тягач Stralis Active Time - для междугородных и международных перевозок на средние
и дальние расстояния (имеет 1 спальное место).
тягач Stralis Active Spacec - для дальних междугородных и международных перевозок (2 спальных места).
тягач Stralis Executive Space – эксклюзивный вариант для дальних междугородных
и международных перевозок (2 спальных места).
Обеспечивает максимальный уровень комфорта для водителей.

предохранители ивеко стралис
рисунок 1

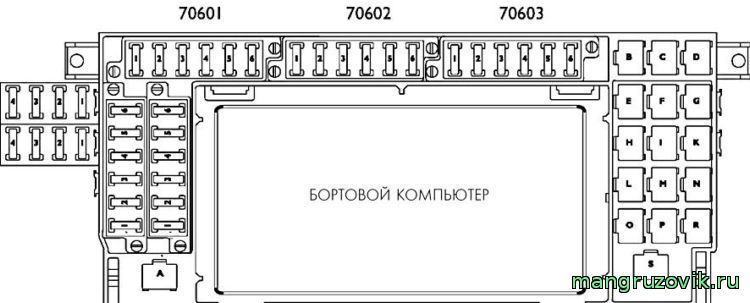

Блок предохранителей черного цвета (обозначен на рисунке на позиции 70601)
1 Контакт 15 для питания холодильной камеры/Подогреватель фильтра грубой очистки топлива
2 электрическая плита и холодильная камера
3 Тахограф/приборная панель/модуль комфорта -спальное место (BM) колодка диагностики
4–SWI
5 Прикуриватель – преобразователь напряжения 24 В/12 В
6 опрокидывание кабины/штатная магнитола 24 В

Блок предохранителей красного цвета (обозначен на рисунке на позиции 70602)
Позиция в блоке предохранителей
1– предохранитель коробки передач EuroTronic
2–предохранителей коробки передач EuroTronic
3–предохранитель освещения кабины — VDI
4–предохранитель тормозной системы EBS/АБС –– АБС D
5–предохранитель тормозной системы EBS/АБС — D ) (15 EBS)
6–предохранитель тормозной системы EBS/АБС — D

ивеко стралис описание реле
рисунок 2

Блок предохранителей (обозначен на рисунке на позиции 70603)
Позиция
1–предохранитель электронного модуля двери водителя
2–предохранитель электронного модуля в двери пассажира
3–предохранитель спидометра – приборных укателей —электронный модуль иммобилайзера
4–модуль EDC
5 (бортовой компьютер)
6–(бортовой компьютер)

Блок предохранителей черного цвета (обозначен на рисунке на позиции 70604)
1–интелектуальный модуль климата
2– интелектуальный модуль климата
3– интелектуальный модуль климата
4– дополнительный подогреватель
5– Дополнительный подогреватель
6– СМ (электронный модуль Кабины)

Блок предохранителей естественного цвета пластмассы (обозначен на рисунке на позиции 70605)
1– модуль EDC
2– система выравнивания шасси автомобиля в горизонтальной плоскости
3– система регулирования уровня рамы
4– Тормоз-замедлитель с CAN
5– Тормоз-замедлитель с CAN
6– предохранитель подогрева сидений/Центральная система смазки

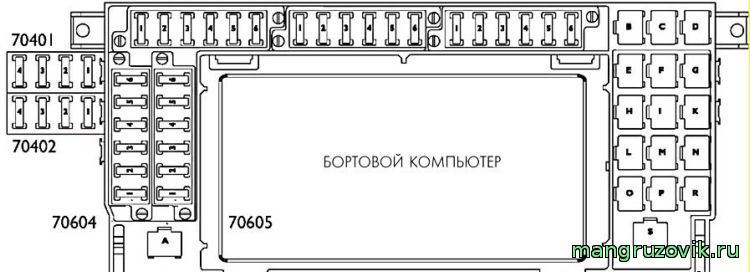

Блок предохранителей черного цвета (обозначен на рисунке на позиции 70401)
Позиция
1– зарезервированно для установки дополнительного оборудования
2– зарезервированно для установки дополнительного оборудования
3– зарезервированно для установки дополнительного оборудования
4– освещение салона 12 вольт
5– —пустое место
6– —пустое место

Блок предохранителей черного цвета (обозначен на рисунке на позиции 70402)
Позиция
1– предохранитель подогрева лобового стекла
2– предохранитель подогрева лобового стекла
3–предохранитель подогревателя фильтра грубой очистки топлива
4– —пустое место
5– —пустое место
6– —пустое место

ОПИСАНИЕ РЕЛЕ

A —пустое место
B Реле 58 контакта зарезервированно для установки дополнительного оборудования
C реле коробки отбора мощности 1 Eurotronic
D Реле регулирования в ручном режиме кондиционера
T Реле подогревателя охл. жидкости
F реле коробки отбора мощности 2 (NA2) Eurotronic
G Реле регулирования в ручном режиме кондиционера
H —пустое место
I Реле регулирования в ручном режиме кондиционера
K Реле регулирования в ручном режиме кондиционера
L —пустое место
M Реле регулирования в ручном режиме кондиционера
N Реле регулирования в ручном режиме кондиционера
O — P Реле регулирования в ручном режиме кондиционера
R Реле регулирования в ручном режиме кондиционера
S —пустое место

ивеко стралис дополнительные реле
рисунок 3

Реле
находятся за бортовым компьютером (за главным блоком предохранителей)

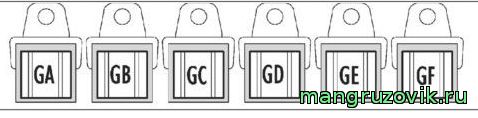

GA подогреватель фильтра грубой очистки топлива
GB Реле (контакт 15) 50 А
GC Реле стартера (50) 40 А
GD Реле блока управления EDC (Главное реле)
GE реле обогрева лобового стекла
GF реле обогрева лобового стекла

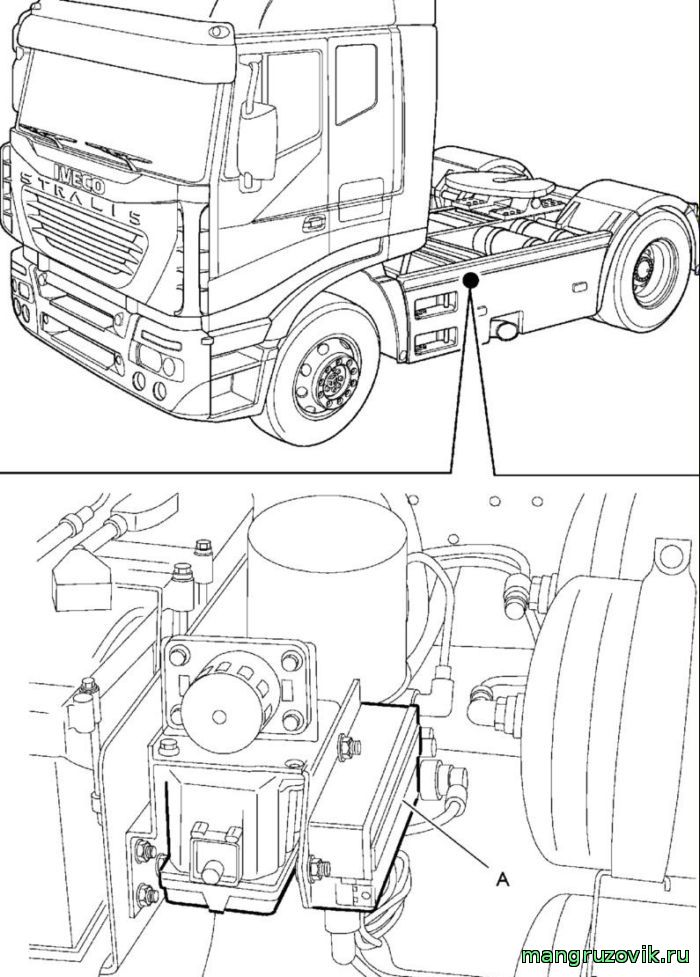

дополнительные предохранители (обозначен на рисунке на позиции 70000)
находятся с левой стороны автомобиля, около аккумуляторных батарей и отключателя массы автомобиля.
Если отжать две пружинные защелки на крышке (А),
откроется доступ к отсеку предохранителей.

ивеко стралис дополнительные предохранители
рисунок 4

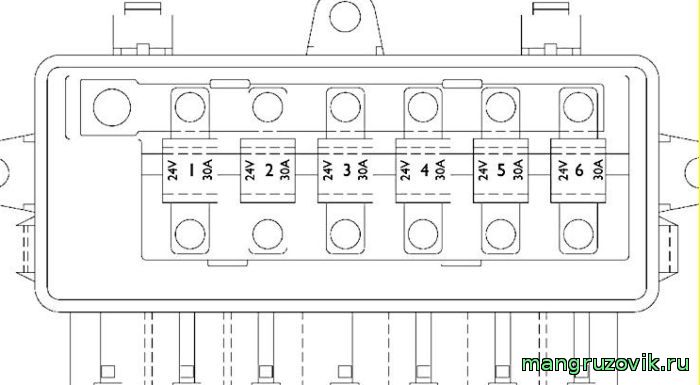

ивеко стралис предохранители в аккумуляторном отсеке
рисунок 5

1 RFC предохранитель питания правых задних фонарей
2 RFC предохранитель питания левых задних фонарей
3 FFC предохранитель питания передних правых фонарей
4 FFC предохранитель питания передних левых фонарей
5 Разъем питания АБС/EBS
6 предохранитель откидывания кабины

Автоматизированные коробки передач «EuroTronic full automated» имеют систему логического управления,
которая оценивает стиль вождения водителя, сравнивая усилие на педали газа
и сопротивление нагрузки автомобиля.
Передаточное число, включаемое программой,
представляет собой оптимальный компромисс между
нагрузкой и мощностью, запрашиваемой водителем.

IVECO EuroStar Описание дополнительных реле и диодных сборок


ТЯГАЧ IVECO КОДЫ ОШИБОК
