Iveco STRALIS электросхема пассажирской двери

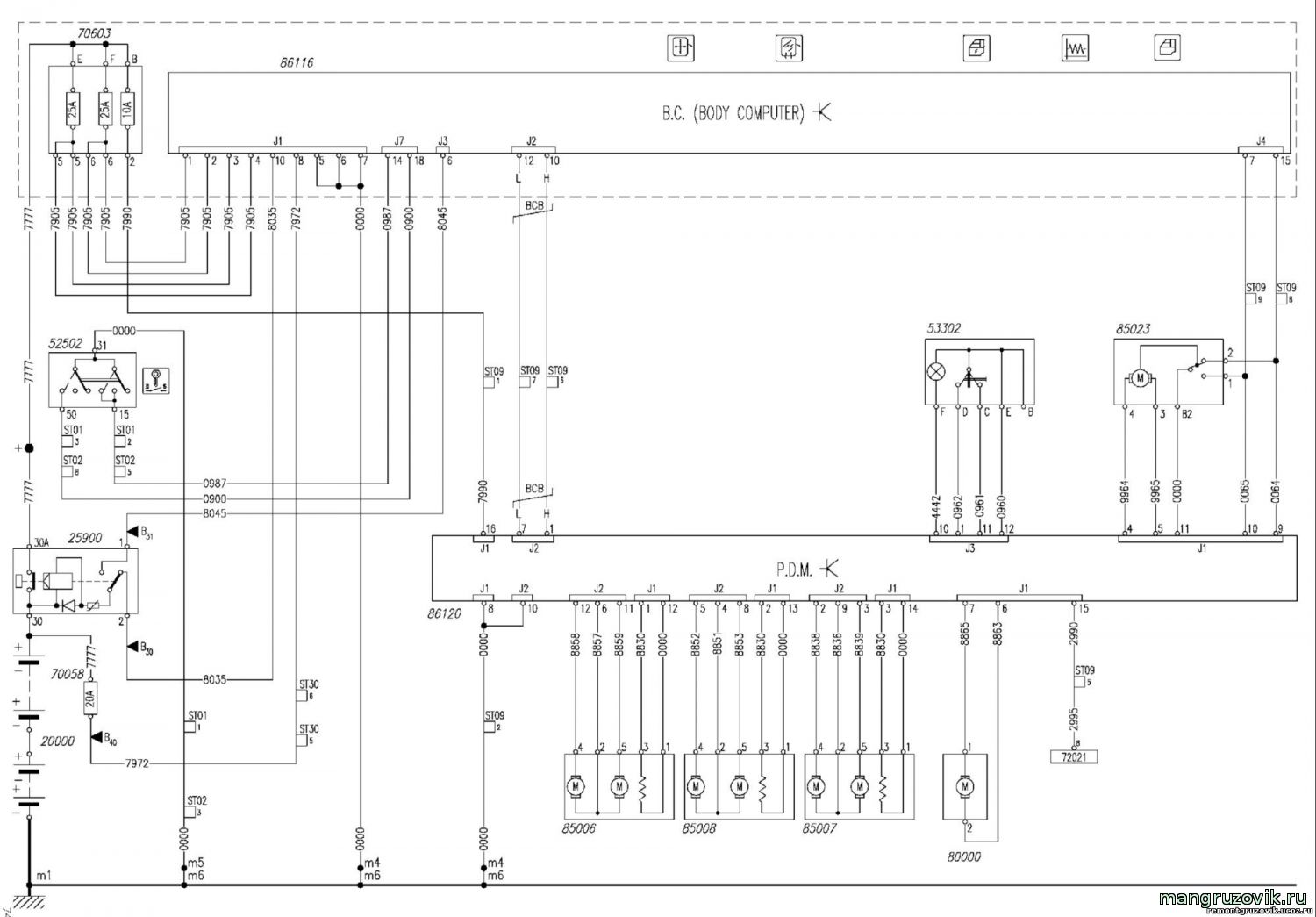

Iveco STRALIS электросхема пассажирской двери

86116 Мультиплексный ЭБУ (В.С. - Бортовой компьютер)
70603 Блок предохранителей на 6 предохранителей
52502 Замок зажигания (питания потребителей при работающем двигателе)
25900 Главный размыкатель массы
70058 Предохранитель 1 на 20 а
85006 Зеркало заднего вида с подогревом и электрорегулировкой (основное)
85008 Зеркало заднего вида с подогревом и электрорегулировкой
85010 Электропривод зеркал заднего вида
52005 Выключатель со встроенной контрольной лампой зеркал заднего вида с электроподогревом
53300 Переключатель стеклоподъемника двери водителя
53302 Переключатель стеклоподъемника пассажирской двери
85023 Электроблокировка замка
6119 Мультиплексный ЭБУ DDM (модуль двери водителя)
85007 Зеркало заднего вида с подогревом и электрорегулировкой (парковки)
85008 Зеркало заднего вида с подогревом и электрорегулировкой (широкоугольное)
