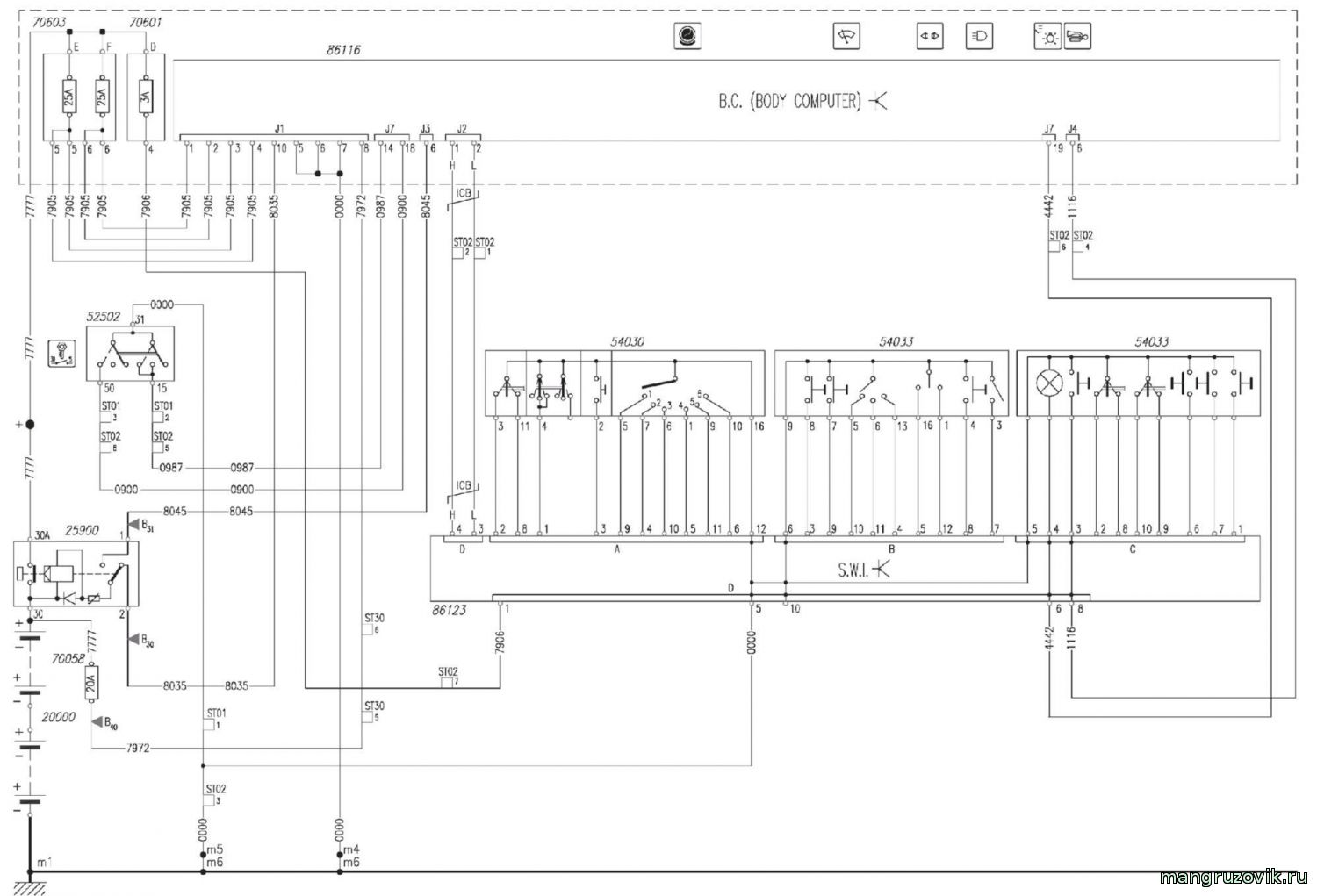

Iveco STRALIS электросхема интерфейса на руле кнопки и подрулевые переключатели,модуль SWI

Iveco STRALIS электросхема интерфейса на руле кнопки и подрулевые переключатели,модуль SWI 52502 Замок зажигания (питания потребителей при работающем двигателе) 25900 Главный размыкатель массы 70601 Блок предохранителей на 6 предохранителей 70603 Блок предохранителей на 6 предохранителей 86116 Мультиплексный ЭБУ (В.С. - Бортовой компьютер) 54030 Четырехфункциональный подрулевой переключатель 54033 Шестифункциональный подрулевой переключатель 86123 Мультиплексный ЭБУ интерфейса с валом рулевого механизма ОПИСАНИЕ РЕЛЕ И ПРЕДОХРАНИТЕЛЕЙ IVECO STRALIS IVECO EuroStar Описание дополнительных реле и диодных сборок ТЯГАЧ IVECO КОДЫ ОШИБОК IVECO EUROCARGO TECTOR ПРЕДОХРАНИТЕЛИ И РЕЛЕ IVECO EUROCARGO TECTOR электрическая схема Схема подключения к CAN шине IVEKO TRAKKER 2006 Iveco STRALIS электрическая схема водительской двери модуль двери,модуль DDM Iveco STRALIS электросхема пассажирской двери модуль двери,модуль РDM IVECO EuroTech EuroStar Расположение компонентов системы EDC MS6.2 (система управления двигателем) Iveco STRALIS электросхема подключения штатной магнитолы Iveco STRALIS электросхема подогрева лобового стекла Iveco STRALIS электрическая схема диагностического интерфейса Iveco STRALIS Расположение на тягаче компонентов VDB контроллеров (ЭБУ) Iveco STRALIS Расположение на тягаче компонентов системы BCB Iveco STRALIS распиновка разъема подключения тахографа
1 2 3 4 5 Категория: статьи по ремонту \| Добавил: автоэлектрик (14.07.2016)
