Рено магнум реле и предохранители
04.10.2013, 00:43

RENAULT MAGNUM реле и предохранители

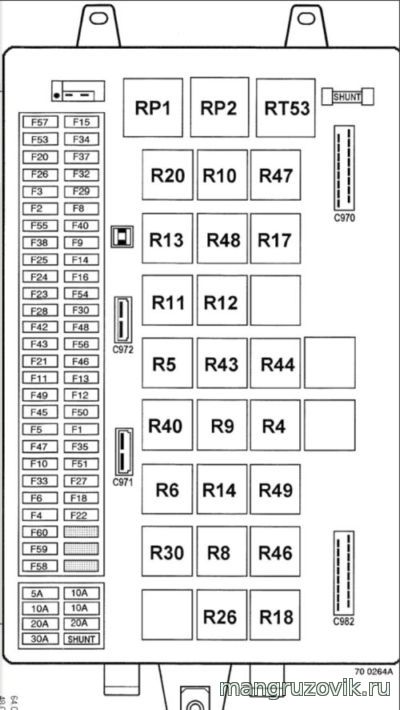

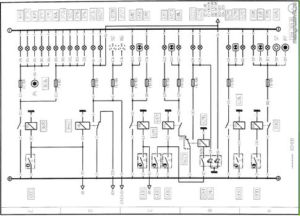

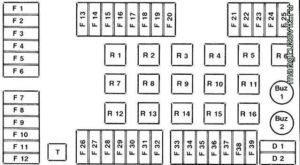

РЕНО МАГНУМ  описание и обозначение монтажного блока
ПРЕДОХРАНИТЕЛЕЙ и РЕЛЕ
обратите внимание предохранители и реле находятся хаотично и не упорядоченно,имейте это в виду.


ПРЕДОХРАНИТЕЛИ
F1-  Питание контрольных ламп "СЕРВИС" и "ОПАСНОСТЬ"
Реле электроклапанов "ABS / ASR" (Переднее правое / Заднее левое.)
Реле аварийной защиты АБС,
Штепсельная розетка прицепа 7-контактная "ABS/EBS",
Вычислительное устройство "ABS / ASR",
Реле электроклапанов "ABS / ASR" (Передн. лев / Задн. прав.),
Реле отключения электрического замедлителя

F2-  Габаритный фонарь правый,
Стояночный фонарь правый,

F3-  Габаритный фонарь левый,
Стояночный фонарь левый,

F4-- прицеп питания,

F5-  для освящения резерв,

F6-  Подсветка выключателей,
Резервное питание
Подсветка приборов панели приборов,

F8-  противотуманки,

F9-  противотуманки,

F10-  правая фара головного света,

F11-  левая фара головного света,

F12-  правая фара дальнего света,

F13-  левая фара дальнего света,

F14-   фароискатель,

F15-  реле прерывателя дворников,

F16-  размораживания наружных зеркал заднего вида,
питания сигнализаторов панели приборов,
Аварийный выключатель "TBV",
задний ход,
питание противоугонной системы

F18-  кондиционер,

F20-  двигатель люка на крыше,

F21-  резервное питание,

F22-  "D1LCC" автономка,
"D3LCC автономка,
"Thermo 90" автономка,
кондиционер
контрольное устройство вентиляции,

F23- Подсветка подножки,
Плафон спального места,
Плафон водителя,
Плафон нижней кушетки,
Переносная лампа для чтения карт,
Плафон верхней кушетки,

F24- стеклоподъемник пассажира,

F25- контрольные часы тахографа,

F26  Звуковой сигнализатор,

F26- сигналы звуковые,

F27- стопы,

F28- блок управления "ABS / ASR",

F29-Поворотное зеркало заднего вида с, левое,
Поворотное зеркало заднего вида, правое
Управление ориентацией наружного зеркала  заднего вида,

F30--магнитола,
прикуриватель,

F32-стеклоомыватель
двигатель стеклоочестителя,
фараомыватель,

F33- блок управления системы подвески,
диагностический разъем,

F34- пульт мини таймер автономки,
питание памяти магнитолы,

F35-резервное питание,

F37- блок управления "EBS",

F38- стеклопдъемник водителя,

F40- резервное питание,

F42-дисплей на щитке приборов,
блок управления "TBV",

F43- прожектор тягача,
подсветка двигателя,

F45-центральный замок,

F46- выключатель подогрева двигателя,
система централизованной смазки,
дисплей на щитке приборов,

F47- компьютер подвески,
пульт управления подвески,
датчики подушек заднего моста,

F48-  компьютер "VMAC",

F49- электроклапан тормоза "J",

F50- холодильник,

F51- обогрев сидения,
розетка для "SAE",

F53- резерв,

F54- привод передней шторки,
привод боковых шторок,

F55- резерв,

F56- Аварийный выключатель "TBV" (в модификации RTMDR),
компьютер "TBV",

F60- компьютер "EBS",

F84-40-А10 насос опрокидывания кабины,

F85- 20 A3 Штепсельная розетка прицепа 7-контактная "ABS/EBS"

РЕЛЕ

Реле питания после контакта  RP1,
Реле питания после контакта  RP2,
Реле давления масла R4
Реле стояночных фонарей R5
Реле дополнительных элементов комфорта, R6
Реле освещения R8
Реле противотуманок R9
Реле противотуманок R10
Реле головного света R11
Реле дальнего света   R12
Реле прожекторов R13
Реле стоп сигналов R14
Резерв R17
Реле электрозамедлителя R18
Реле размораживания зеркал заднего вида R20
Реле тормозных накладок R26
Реле выпускного тормоза "J" R30
Резерв R40
Резерв R43
Реле компьютера "VMAC" R44
Реле компрессора кондиционера R46
Резерв R47
Резерв R48
Реле кондиционера R49
Реле прерывания омывателя фар RT53
Реле пусковое СЕ112
Реле двигателя подогреватель СЕ20
Реле электроклапан "ABS / ASR" (Передн. лев. / Задн. прав.) R15
Реле электроклапан "ABS / ASR" (Передн. прав. / Задн. лев.) R16
Реле аварийной защиты АБС R19
Реле остановки двигателя (при опрокидывании кабине) R23
Реле отключения оси R21
Реле поднятия кабины RP45
