Renault Magnum электрическая схема
Renault Magnum электрическая схема

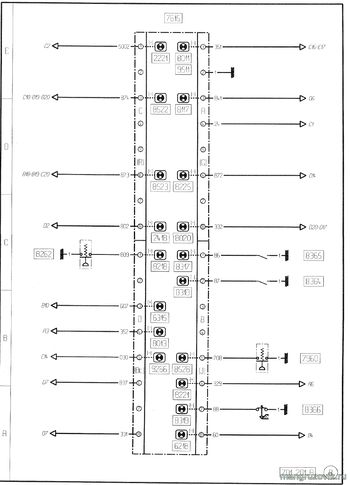

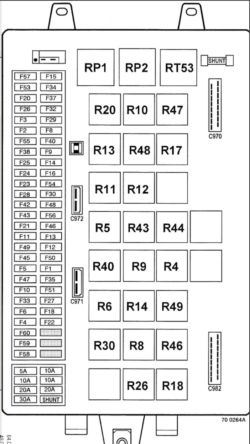

Renault Magnum предоранители и реле

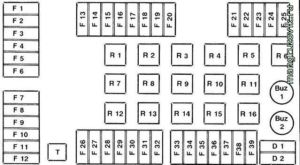

Renault Magnum АЕ предохранители и реле


Для увеличения схемы кликните на изображение

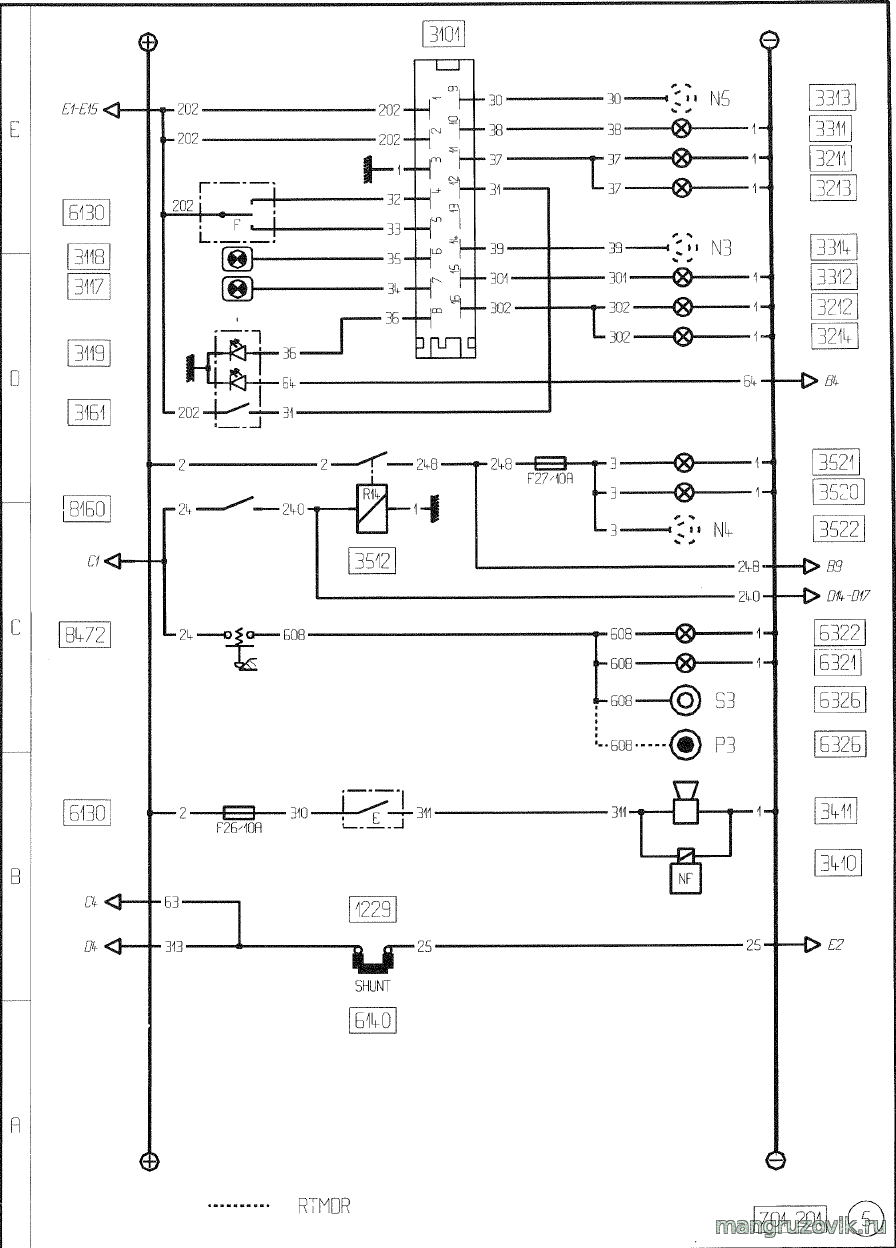

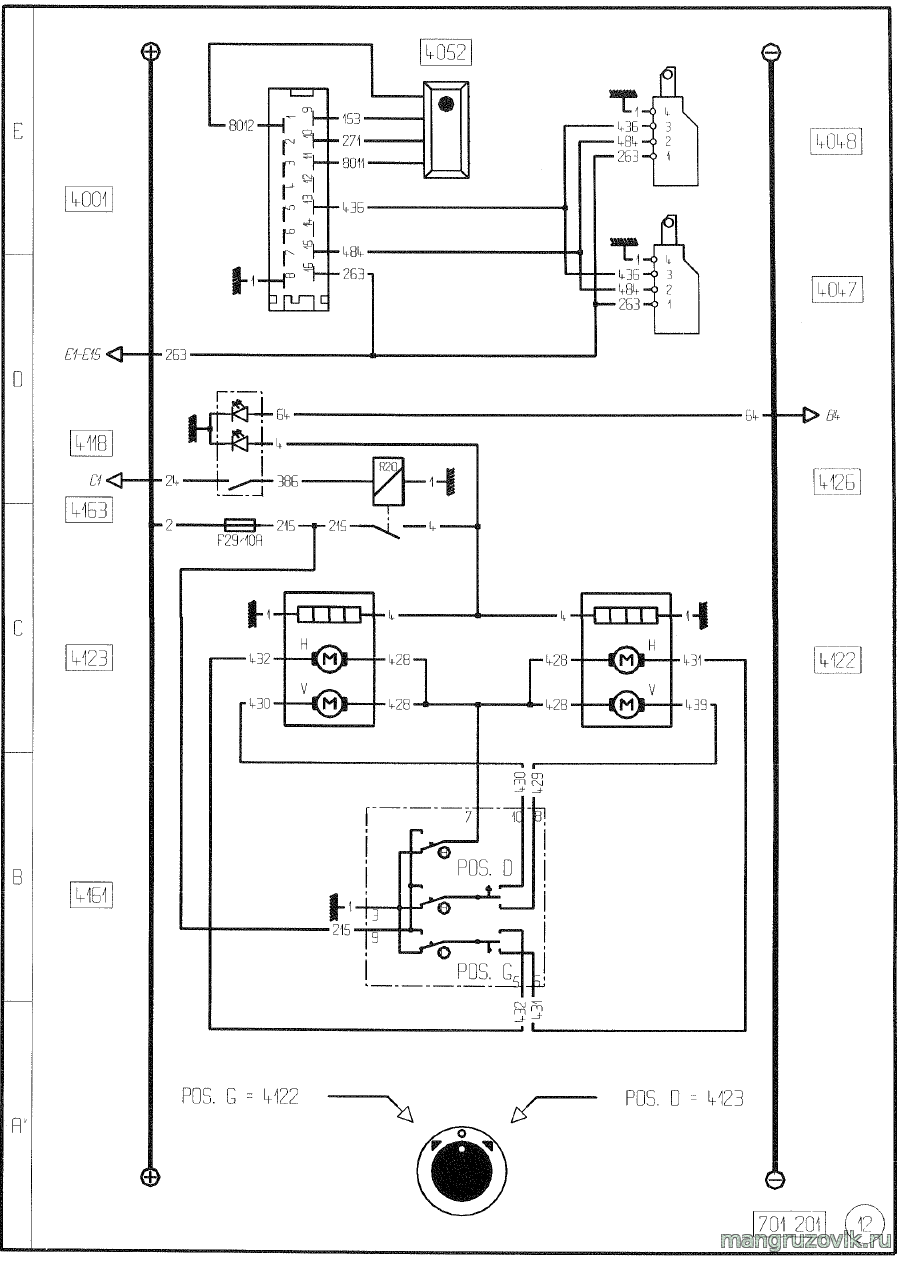

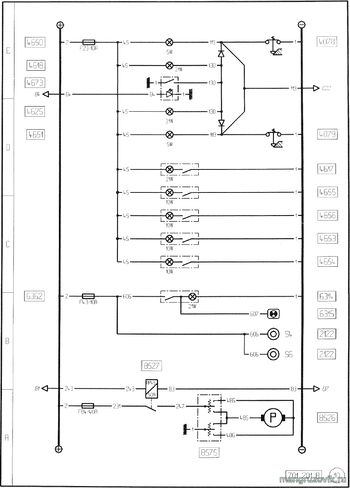

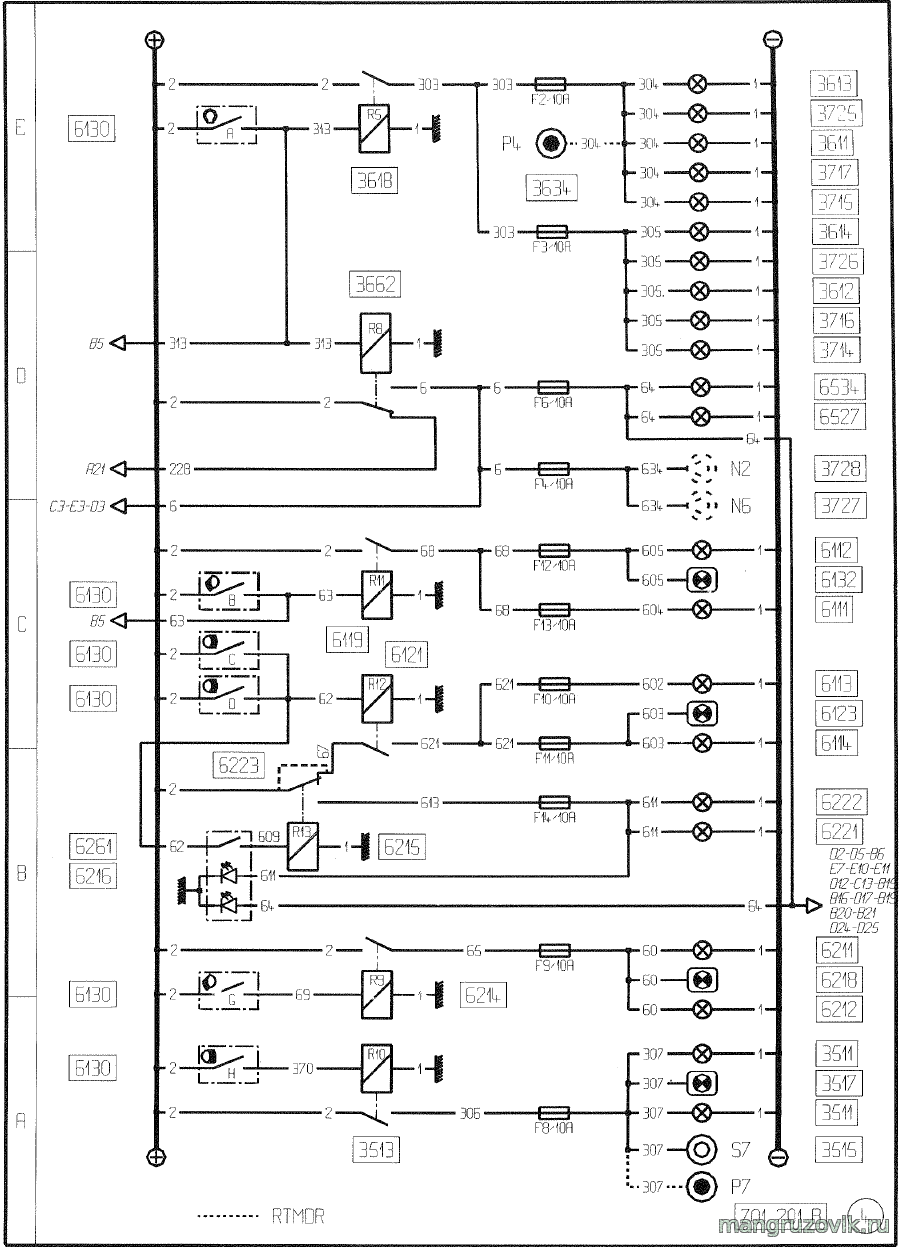

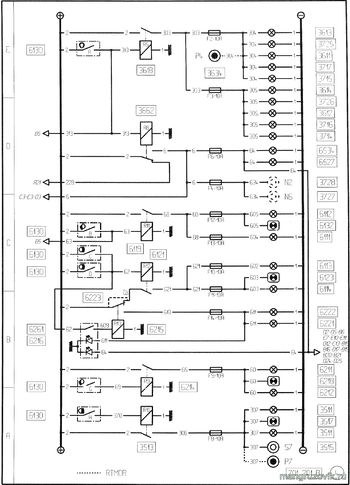

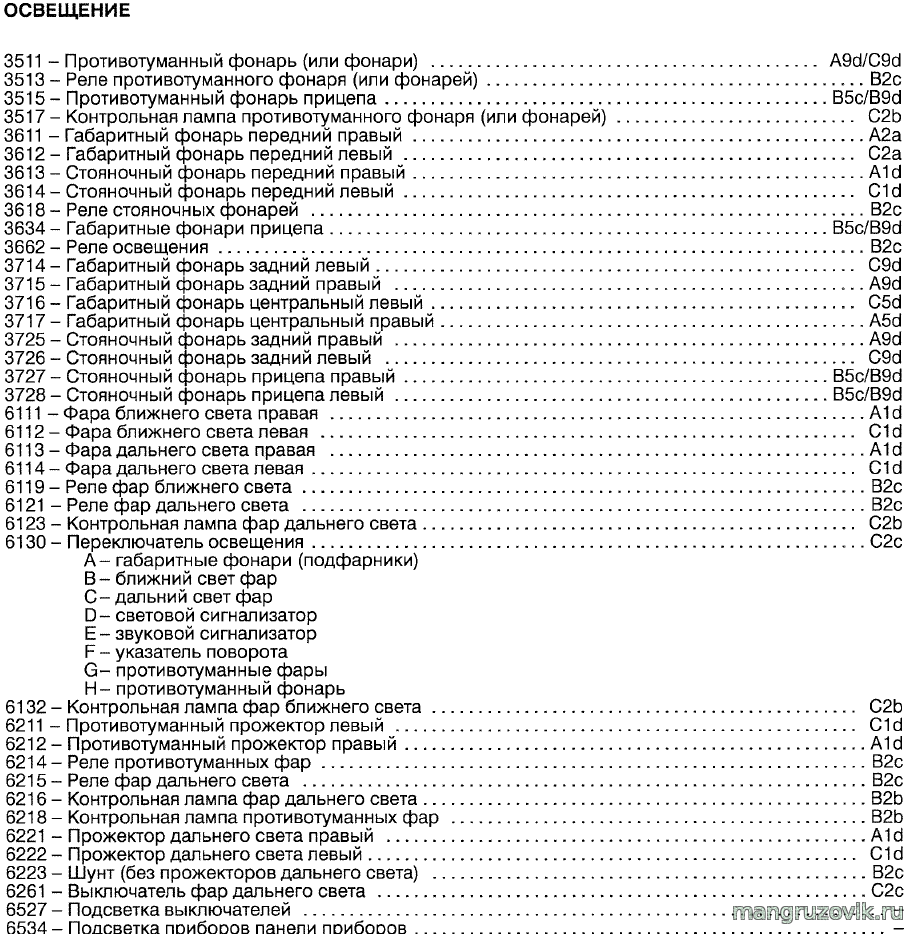

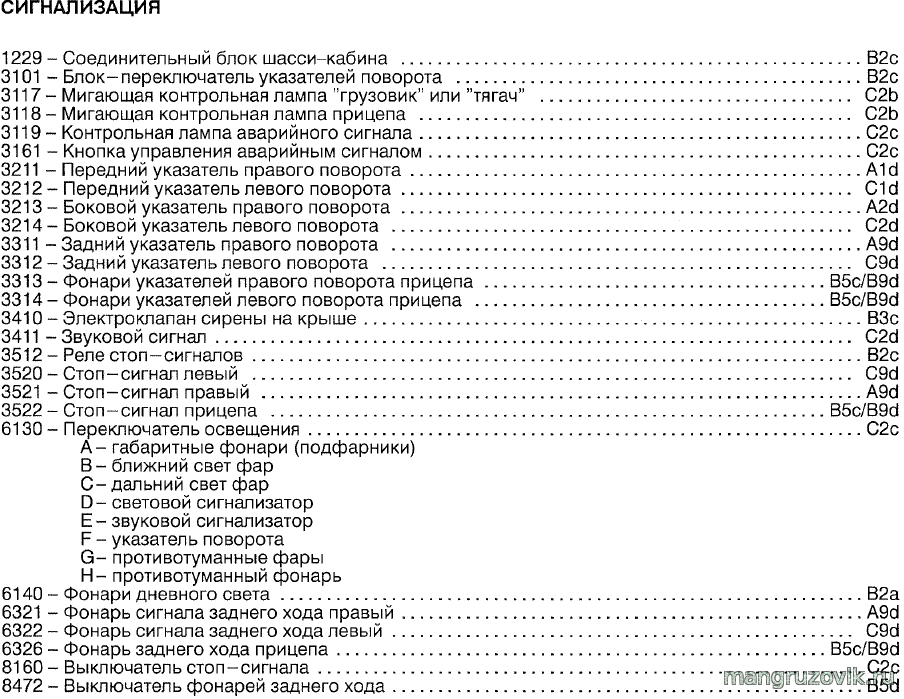

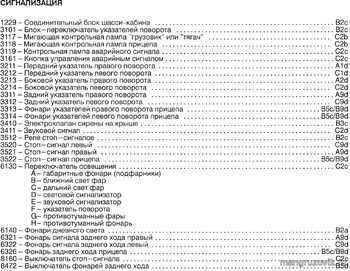

Renault Magnum электрическая схема освещения

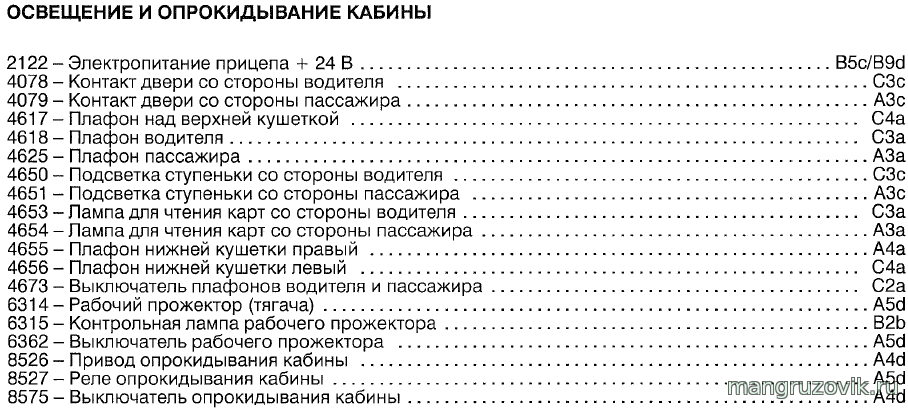

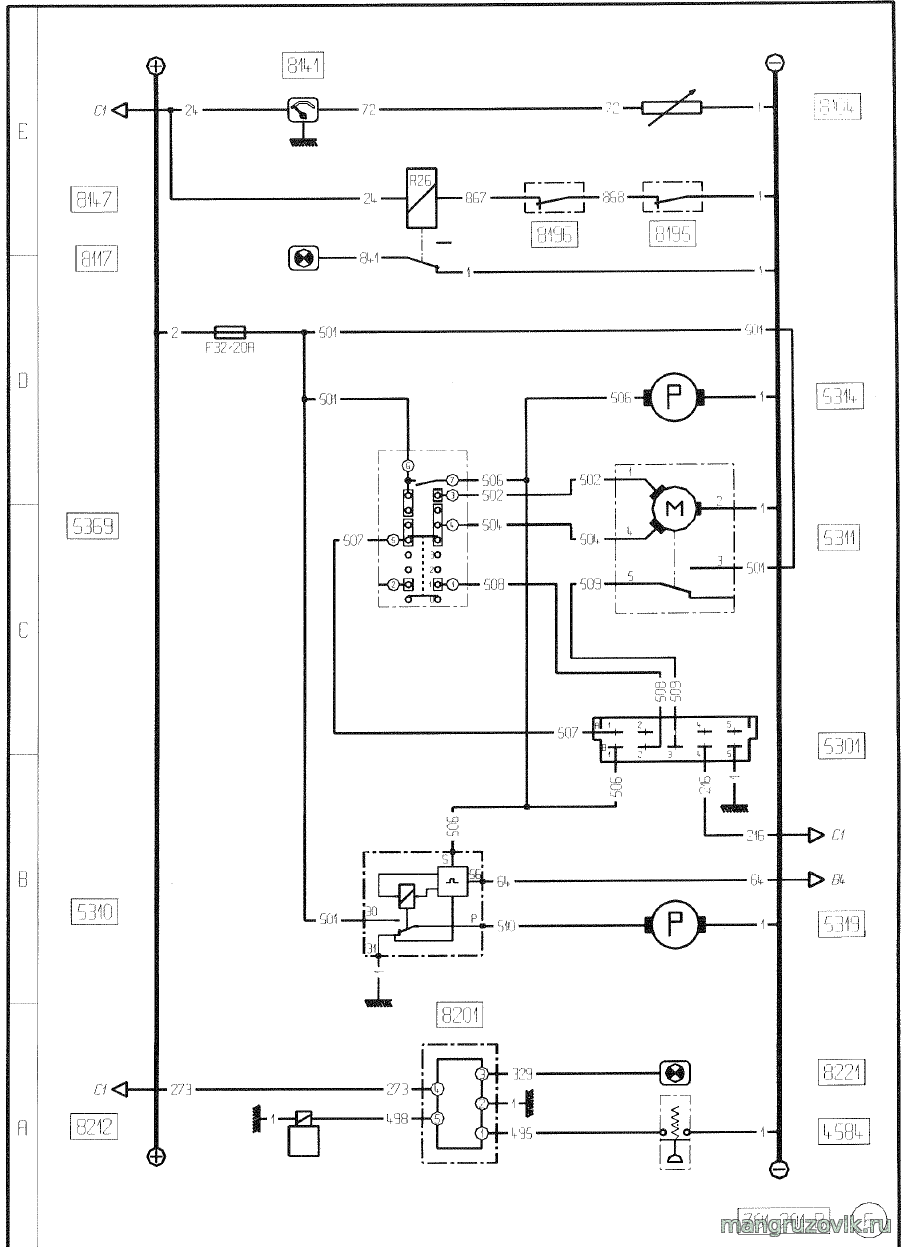

Renault Magnum электрическая схема освещения и системы опрокидывания кабины

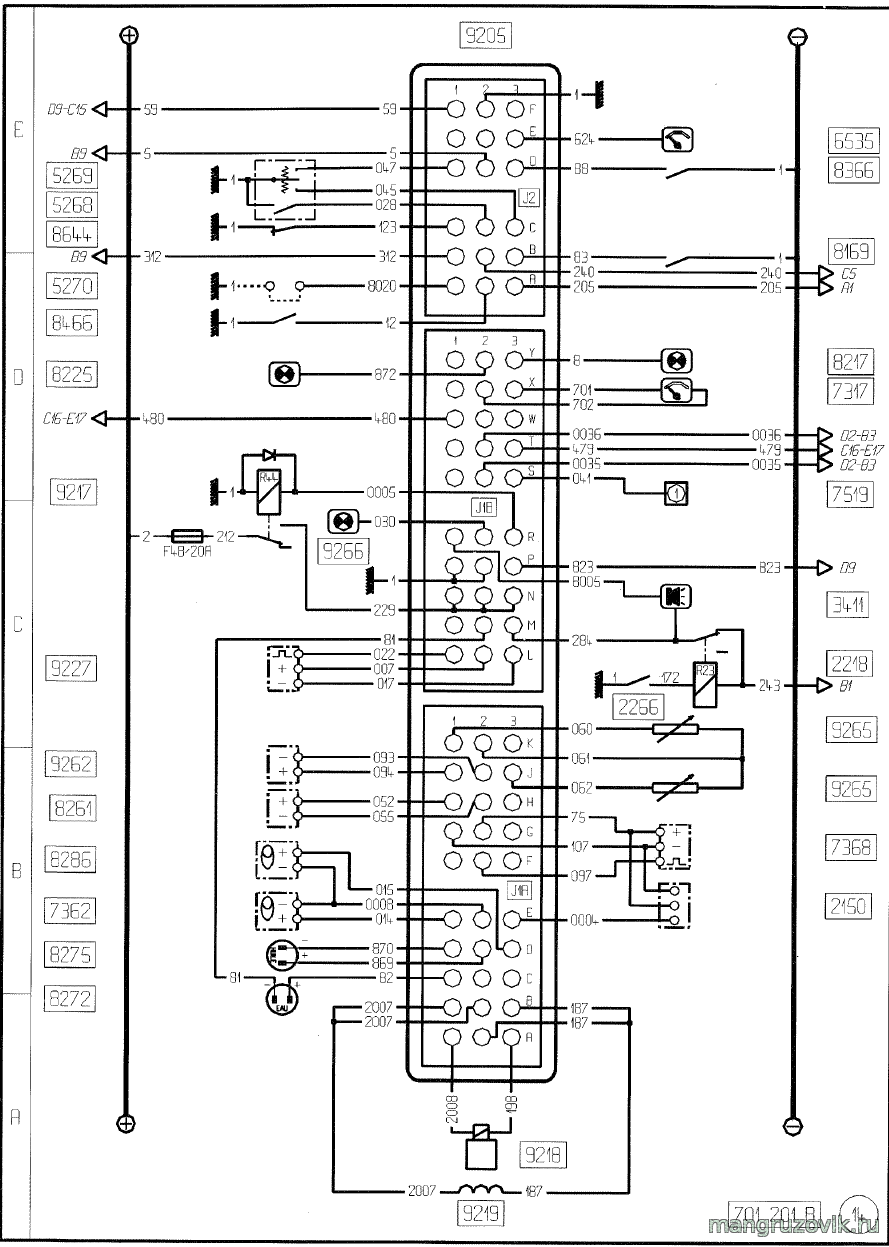

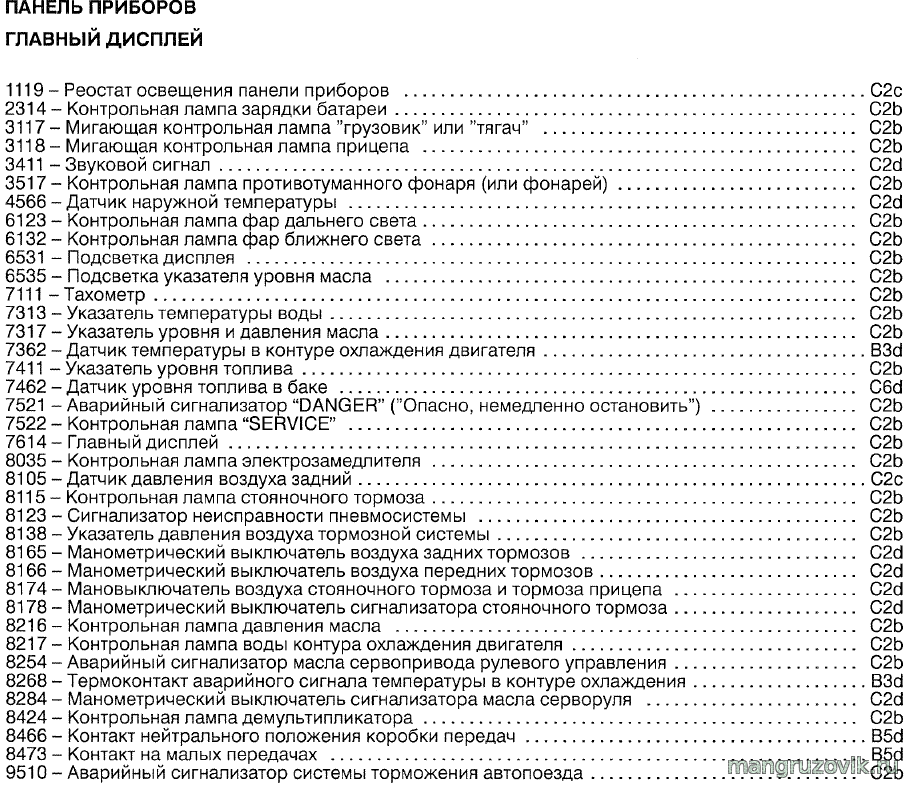

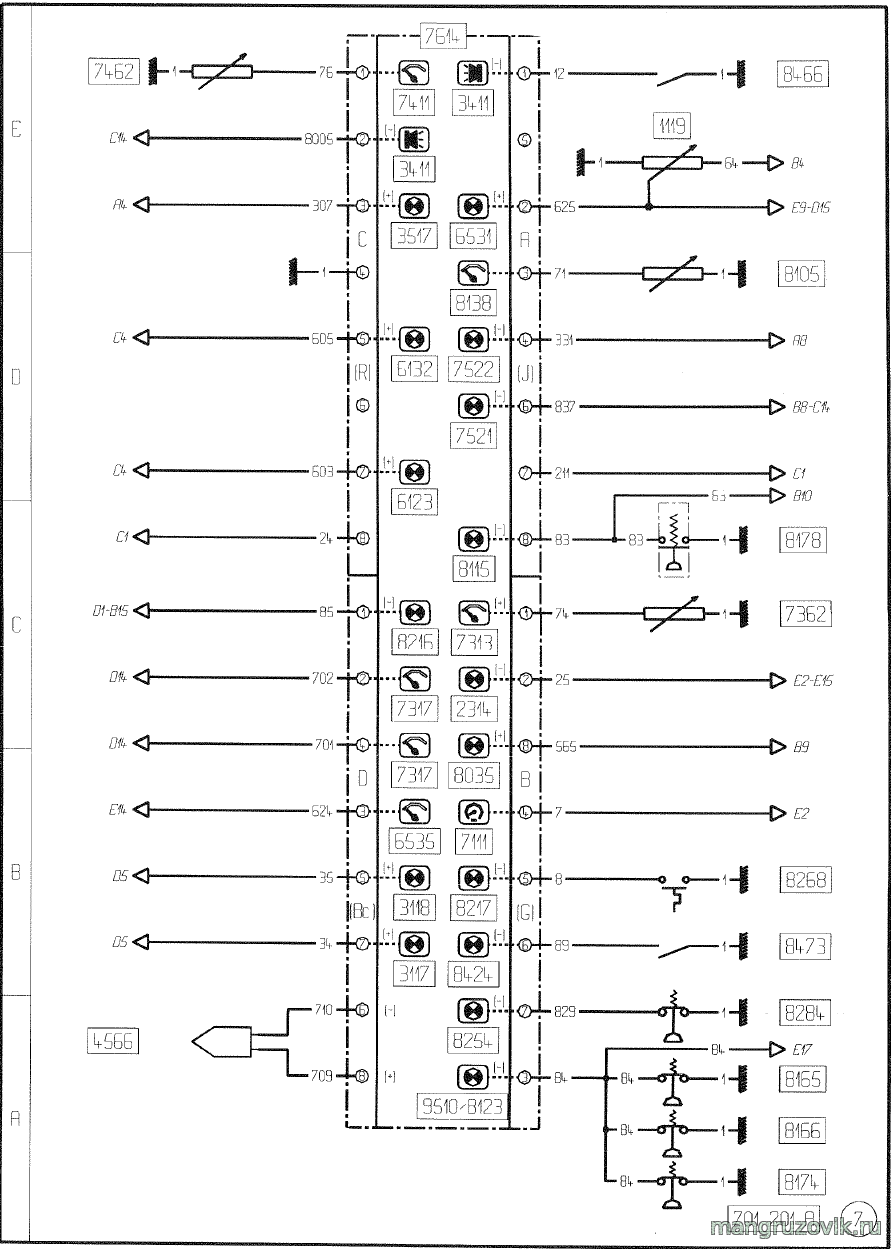

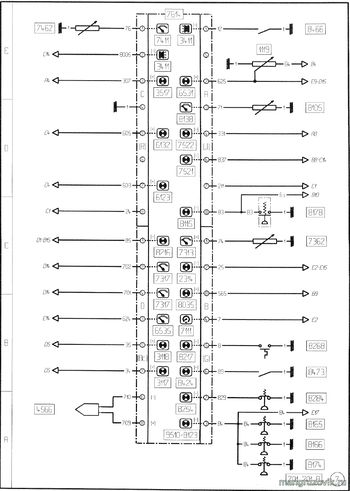

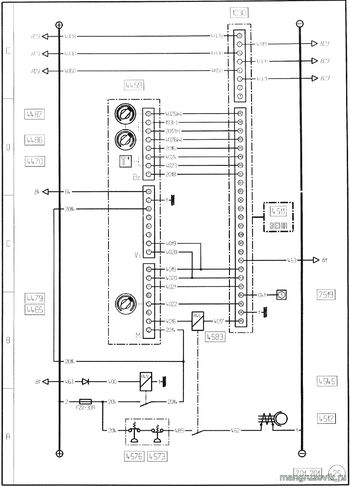

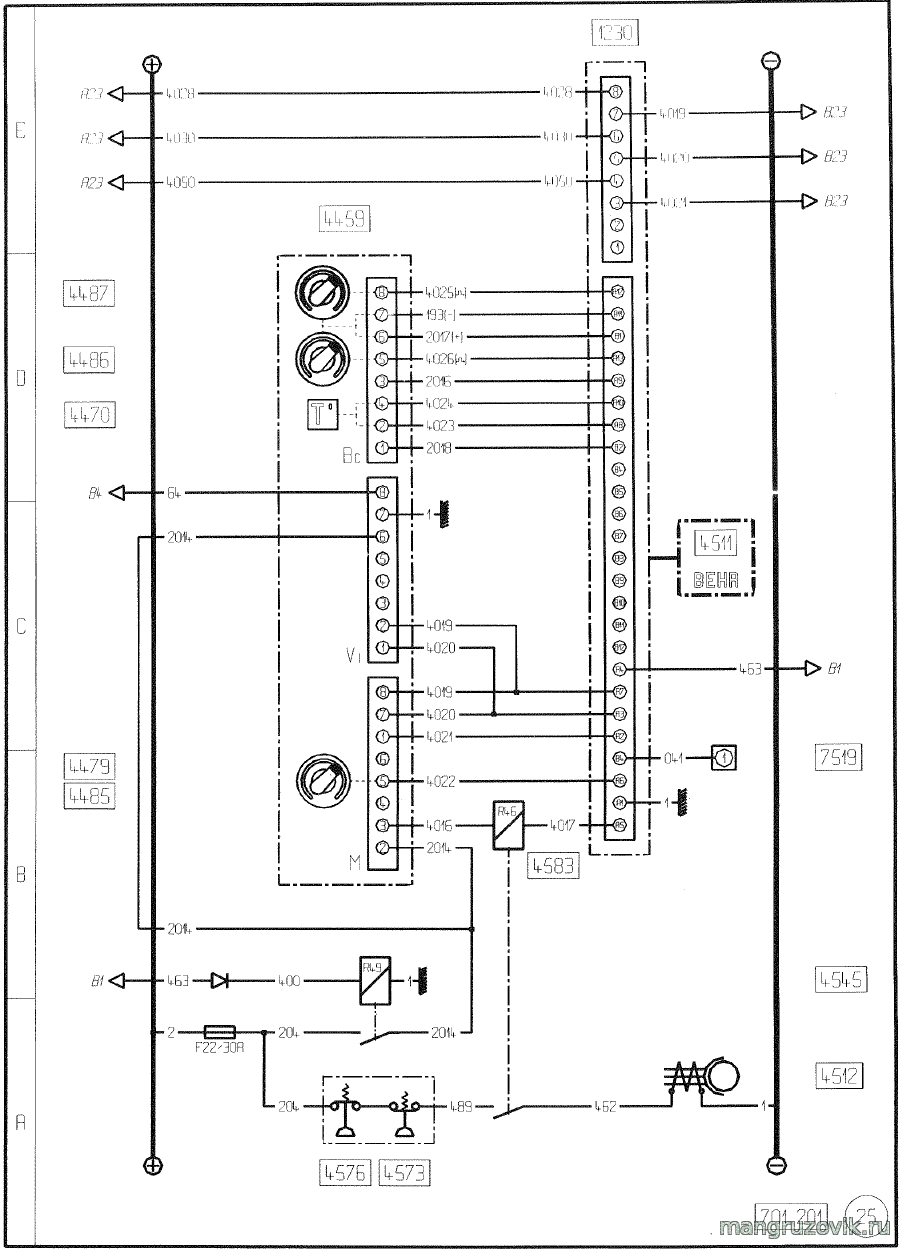

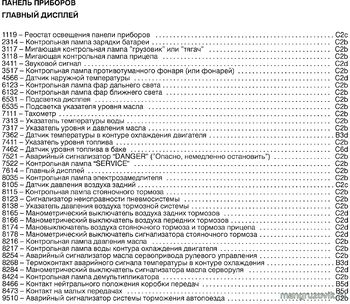

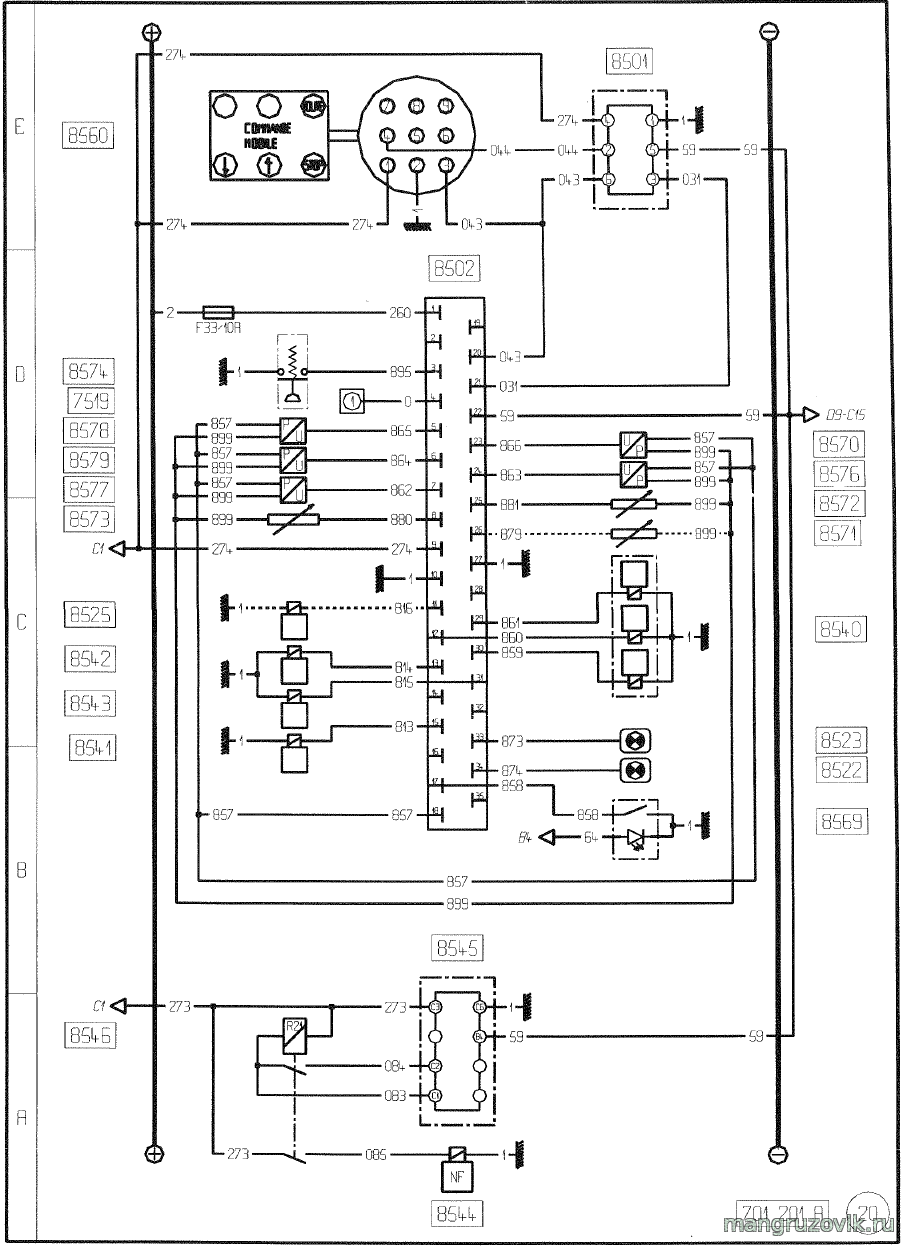

Renault Magnum электрическая схема панели приборов - главный дисплей

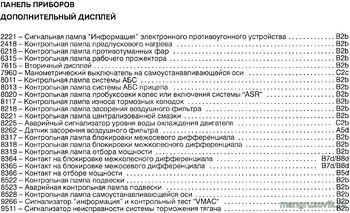

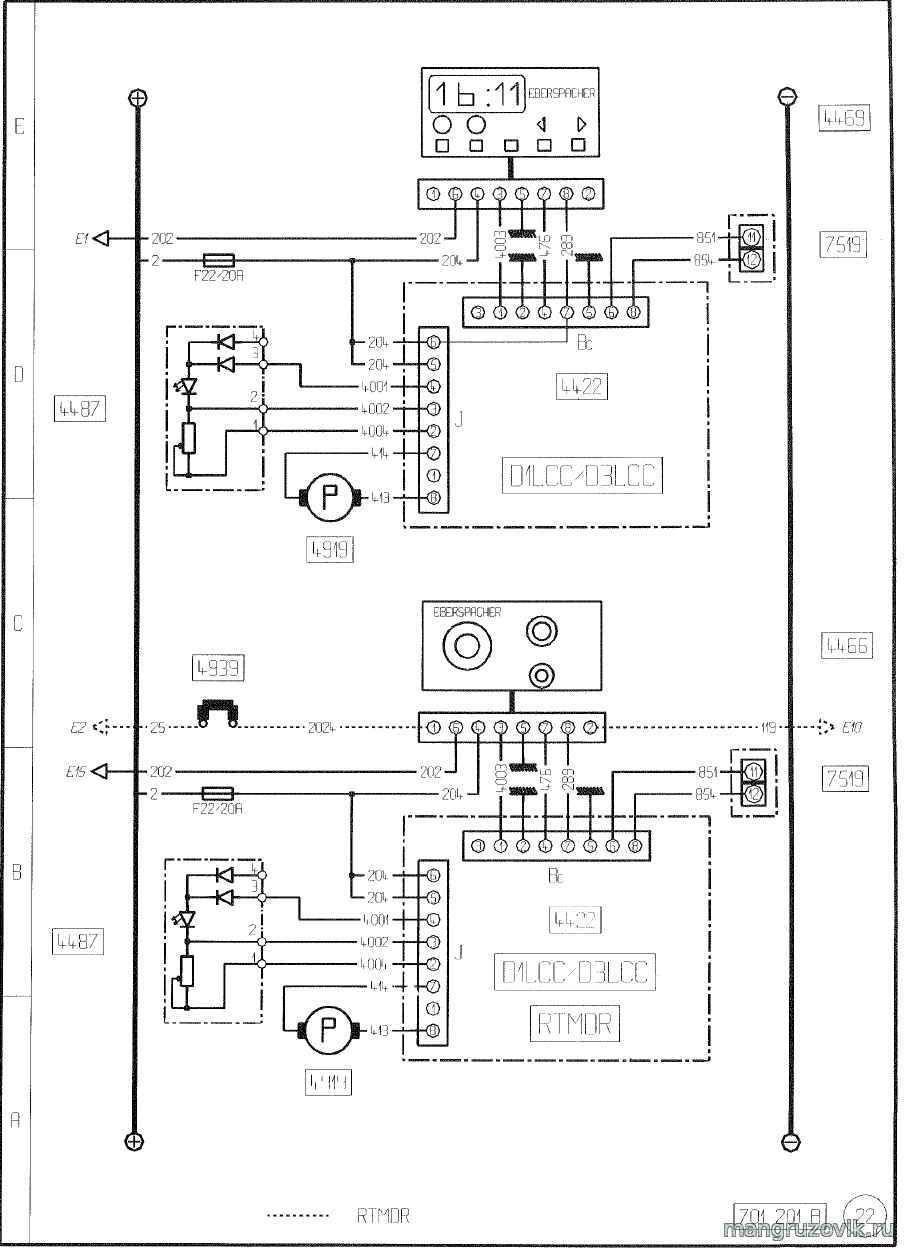

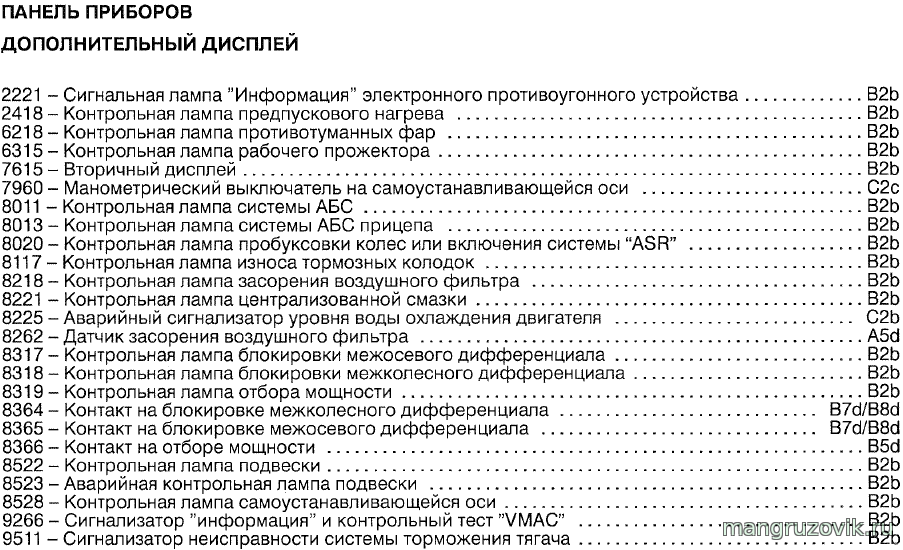

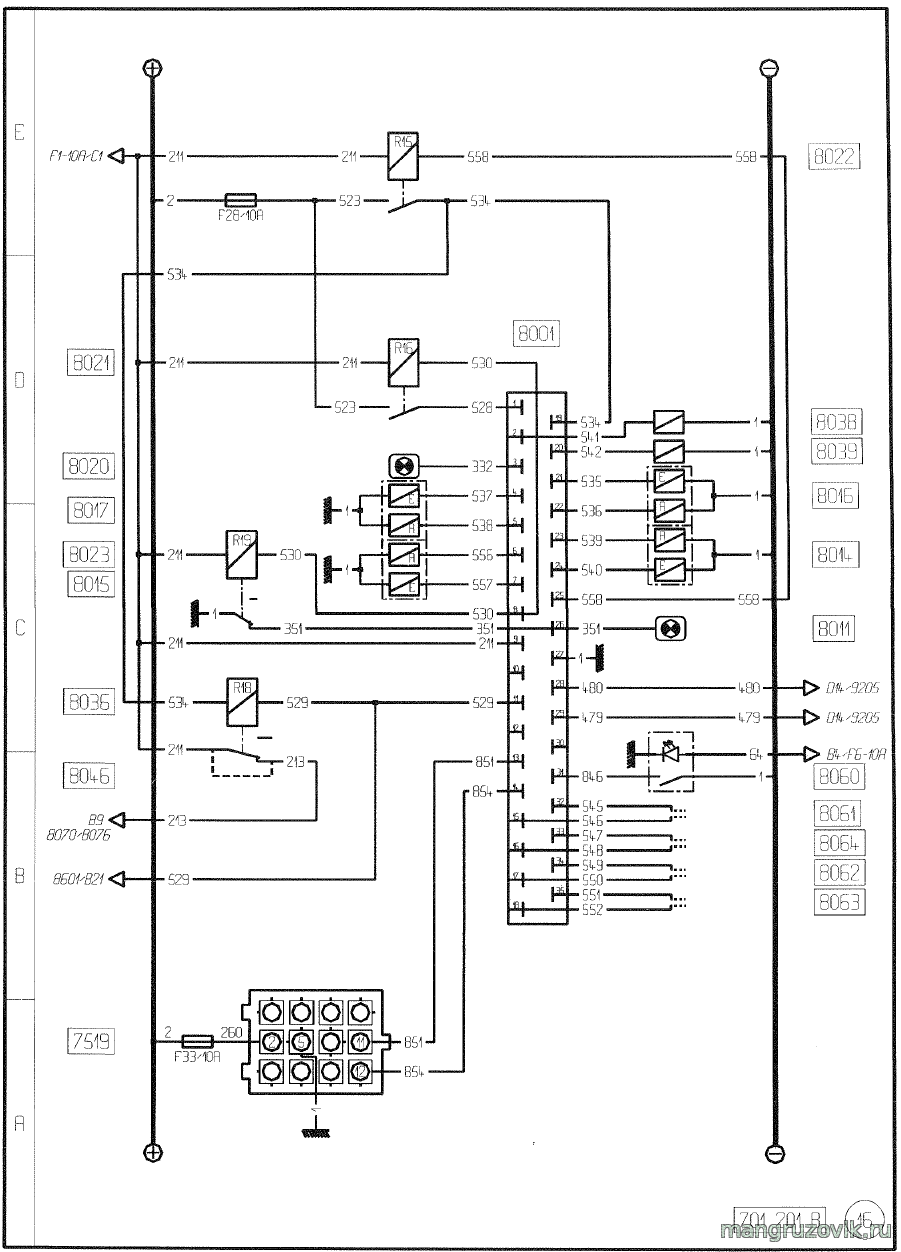

Renault Magnum электрическая схема панели приборов - дополнительный дисплей

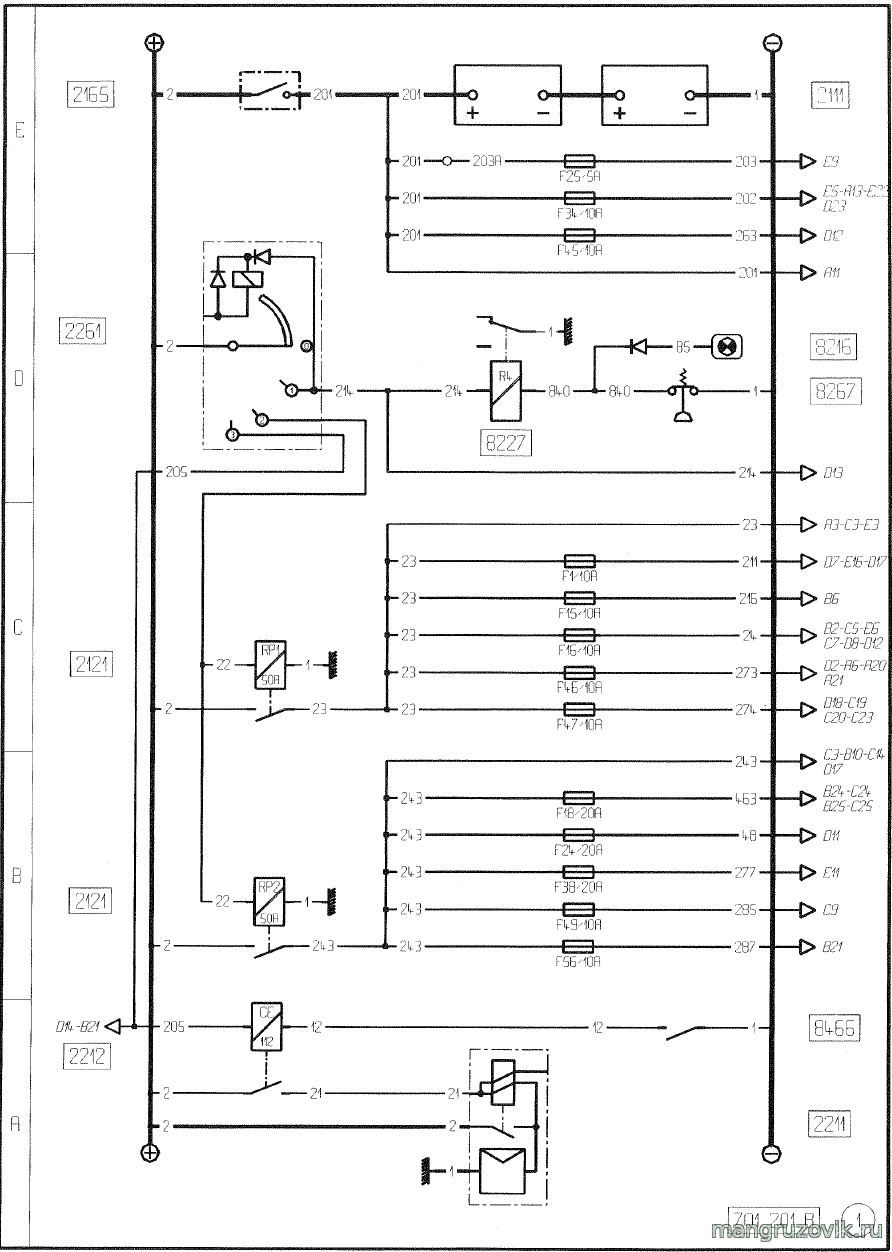

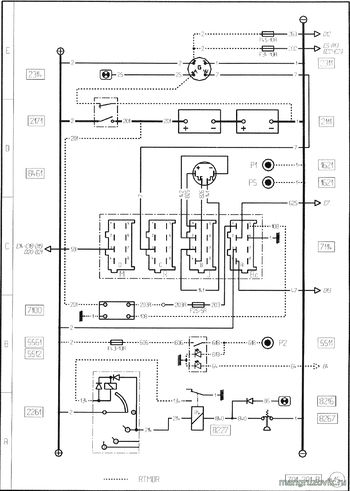

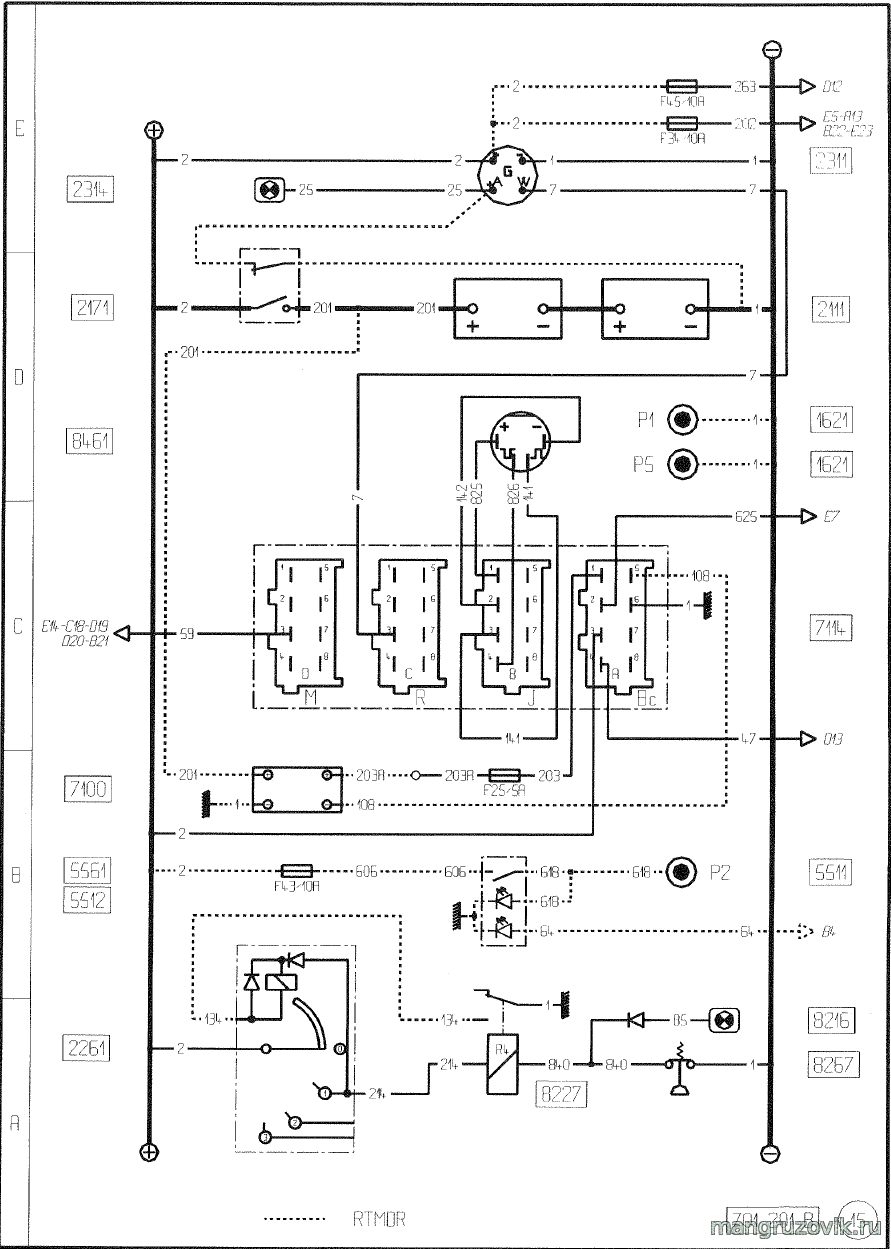

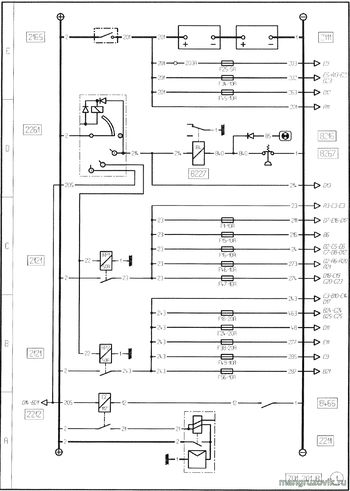

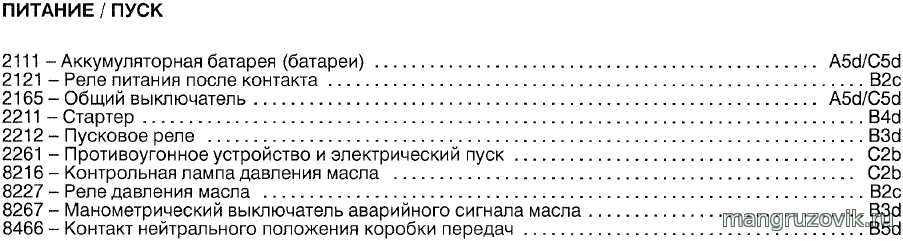

Renault Magnum электрическая схема общего питания и системы пуска
