Scania (Скания) 3 серия Перечень, назначение и расположение предохранителей

Scania (Скания) 3 серия Перечень, назначение и расположение предохранителей.



SCANIA 3 СЕРИИ НАЗНАЧЕНИЕ И РАСПОЛОЖЕНИЕ РЕЛЕ

Большая часть предохранителей и реле автомобиля Scania (Скания) 3 серии расположены в основном блоке предохранителей, кроме этого имеются три дополнительных предохранительных колодки

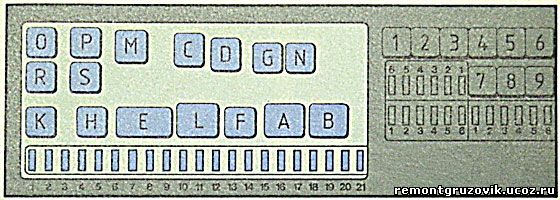

Скания 3 серия Перечень предохранителей основной блок.


предохран.

провода
НоминалНазначение
156 BR10 AБлижний свет, правая сторона
256 BL10 AБлижний свет, левая сторона
356 AL10 AДальний свет, левая сторона, прожектор
456 AR10 AДальний свет, правая
558 B10 AПодсветка приборов
658 A20AЗадние противотуманные фары, освещение номерного знака, рабочее освещение
758 R20 AСтояночный огонь, правая сторона
856 WA10 AОчистители и омыватели передних фар
958 L20 AСтояночный огонь, левая сторона, габаритные
огни
1015 F10 AОчистители и омыватели лобового стекла
1115 C10 AАвтоматический горный тормоз, стоп-сигналы
1215 A10 AЛампочки контрольных приборов и указателей
1315 D10 AДатчик наружной температуры, счетчик пути, замедлитель, сигнальные лампы, перепускной клапан охладителя наддувочного воздуха, охлаждение масла коробки передач
1415 B10 AУказатели поворота, ограничитель нагрузки на мост
1515 H20 AЗадние фары, мигалка дальнего света
1615 E10 AКоробка передач
1715 G10 AРучной горный тормоз, пневмоподвеска, ограничитель белого дыма, подъемник заднего моста, дополнительный обогреватель, блокировка дифференциала
1830 B10 AОсвещение кабины, проблесковый маяк, память/код радио, центральная блокировка, дополнительный обогреватель, освещение подножки
1930 A10 AПрикуриватель, часы, тахограф, диагностика, счетчик пути, розетка переносной лампы
2030 RA10 AРадио
2115 K20 AЗвуковой сигнал, вентилятор, кондиционер



(Скания 3-серия) Предохранительная блок F3

Wabco "B" Bosch "Diagnos" Bosch "Gamma" (старый выпуск)

  1. ABS - 10A
  2. ABS - 10A
  3. ABS - 30A
  4. ABS - 10A
  5. ABS - 10A
  6. ABS - 10A

Bosch "Gamma" (новый выпуск) Wabco "C"

  1. Напряжение питания регулировочного клапена прицепа -30A
  2. Напряжение питания блока управления, прицеп - 5A
  3. -
  4. Аварийная лампа, автомобиль - 10A
  5. Напряжение питания блока управления - 5A
  6. Напряжение питания реле R7, R10 - 20A



(Скания 3 серия) Предохранительный блок F1

  1. Обогреватель на стоянке, дальний свет - 20A
  2. Охлаждение коробки передач, дополнительный подогреватель -20A
  3. Факельное зажигание, отбор мощности, автоматическая коробка передач - 10A
  4. Противотуманные фары - 10A
  5. Противотуманные фары - 20A
  6. -







(Скания 3 серия) Предохранительный блок F2

  1. Осушитель воздуха, электроподогрев сидений и зеркал - 20A
  2. Предупредительные сигналы, обогреватель аккумуляторов, подогреватель топлива - 10A
  3. EDC - 10A
  4. EDC - 20A
  5. Стеклоподъемники зеркал, регулировка зеркал - 20A
  6. CAG - аварийное переключение, ограничитель скорости - 10A

SCANIA 3 СЕРИИ НАЗНАЧЕНИЕ РЕЛЕ
