Scania (Скания) 3 серии Перечень, назначение и расположение реле

Scania (Скания) 3 серии Перечень, назначение и расположение реле

Следующие реле имеют одинаковый тип и могут заменять друг друга G N K M S и N O P R. Одно из этих реле можно временно установить вместо неисправного в более важной электрической цепи.


Scania (Скания) 3 серии назначение реле

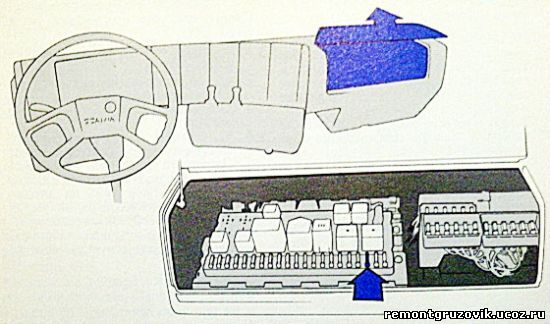

Большая часть предохранителей и реле автомобиля Scania (Скания) 3 серии расположены в основном блоке предохранителей, и ряд дополнительных реле.




(Скания) 3 серия Перечень реле центрального блока Scania

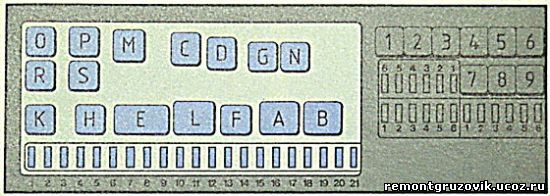

Расположение релеОбозначение на схемахНазначение реле
AR20Питание, ключ положение зажигания
BR21Питание, стояночные сигналы
C
D
ER22Прерывистый режим работы стеклоочистителей
FN1Зуммер низкого давления в тормозной системе
GR23Электродвигатель вентилятора
HR24Фары заднего хода
KR25Задние противотуманные фары
LR26Уровень охлаждающей жидкости
MR27Ограничитель белого дыма
NR28Блокировка стартера
O
PR59Радио
RR19Питание шина 61, зарядка от генератора
SR16Система кондиционирования воздуха



(Скания) 3 серия Реле дополнительный блок Scania

  1. Охлаждение коробки передач (реле R5)
  2. Электронное управление двигателем(EDC R34)

  3. EDC, Блок диодов (D18)
  4. EDC+CAG (R43)
  5. Звуковой сигнал ADR (R41)
  6. Реле включение замедлителя (R78)
  7. Отдельные стоп-сигналы прицепа (R33)
  8. Дальний свет (R6)
  9. Противотуманные фары (R15)
