Последовательность работы отопителя Webasto DW80

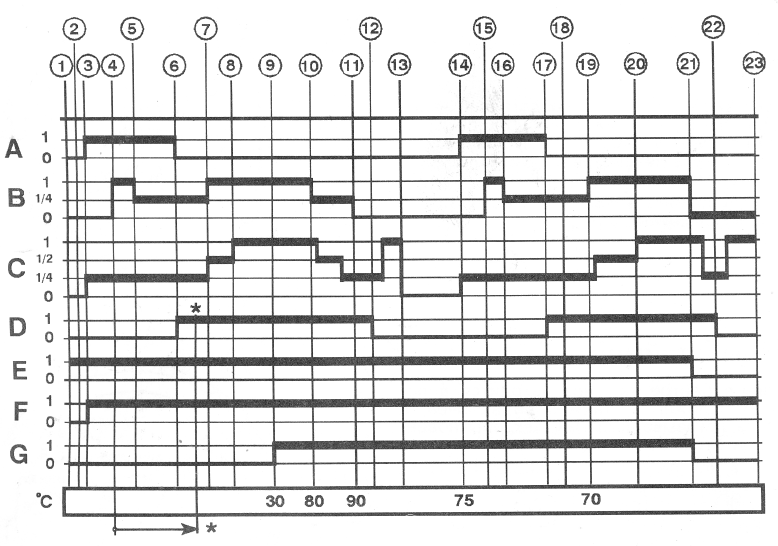

Алгоритм работы отопителя Webasto DW80



-Интервал безопасности 90 секунд (если горение за этот промежуток времени не начинается, автоматически предпринимается новая попытка запуска).

Элементы системы

А-запальная свеча
В-топливный насос
С-вентилятор камеры сгорания
D-детектора горения
Е-сигнальная лампа
F-водяной насос
G-вентилятор в кабине

Последовательность работы отопителя

1-включение
2-самотестирование
3-предварительный нагрев 15-20 секунд, начинают работать водяной насос и вентилятор
4-предварительная подача топлива насосом 7 секунд (в режиме полной мощности)
5-топливный насос (в режиме пониженной мощности)
6-сигнал от детектора горения low, выключение предварительного нагрева
7-время стабилизации
8-режим полной мощности
9-включение вентилятора в кабине
10-режим пониженной мощности
11-достигнута макс. температура воды
12-сигнал от детектора горения-гашение пламени
13-фаза очистки закончена, промежуточная фаза
14-предварительный нагрев 15-20 секунд
15-предварительная подача топлива насосом 7 секунд (в режиме полной мощности)
16-топливный насос (в режиме пониженной мощности)
17-сигнал от детектора горения low
18-время стабилизации
19-температура ниже 70 градусов
20-режим полной мощности
21-отсечка
22-сигнал от детектора горения-гашение пламени
23-фаза очистки закончена

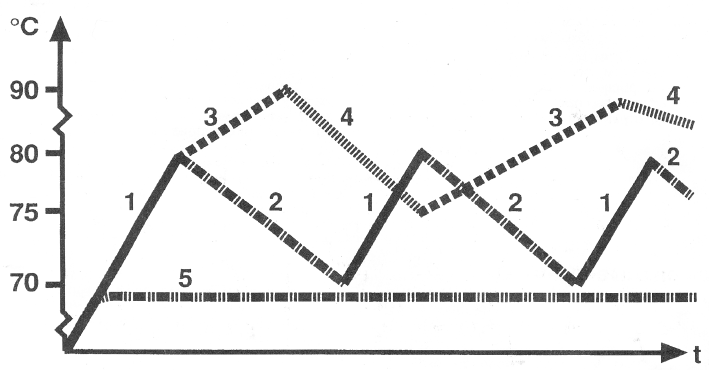

Управление отопителем

Датчик температуры регулирует работу отопителя в зависимости от температуры охлаждающей жидкости.

1-режим полной мощности
2-режим пониженной мощности с падением температуры
3-режим пониженной мощности с повышением температуры
4-промежуточный режим
5-режим полной мощности, температура не более 63 градуса.
