Mercedes-Benz Actros назначение предохранителей
Mercedes-Benz Actros назначение предохранителей
на русском языке.

    Mercedes-Benz Actros назначение предохранителей
    F1 -20 Ампер- водительская дверь (модуль управления дверями), панель управления отопителем, дополнительный отопитель (фен)

    F2 -20 Ампер- резерв

    F3 -20 Ампер- пассажирская дверь (модуль управления дверями)

    F4 -15 Ампер- управление переключением передач


    F6 -10 Ампер- модульная панель переключателей MSF

    F7 -30 Ампер- управление тормозом замедлителем, параметрируемый спецмодуль, сирена сигнализации, холодильник, трансформатор (преобразователь)

    F8 -30 Ампер- сидение переднего пассажира с демпфирующей подвеской, стояночный кондиционер, проблесковый маячек, система контроля давления в шинах,


    F10 -30 Ампер- темпомат с регулятором допустимой безопасной дистанции, дистанционный отключатель аккумуляторных батарей, система контроля давления в шинах

    F11 -15 Ампер- модуль управления тормозной системой

    F12 -30 Ампер- управление переключением передач

    F13 -20 Ампер- аудиомагнитолла, телематика

    F14 -10 Ампер- модуль ФР управления движением, замок зажигания

    F15 -20 Ампер- панель управления отопителем

    F16 -10 Ампер- лампа для чтения, плафон отделения для вещей

    F17 -10 Ампер- щиток приборов, тахограф, диагностический разъем

    F18 -20 Ампер- люк

    F19 -30 Ампер- управление тормозной системой

    F20 -10 Ампер- управление переключением передач

    F21 -10 Ампер- система управления двигателем, генератор



    F24 -15 Ампер- обогрев АКБ, обогрев фильтра Racor, электромагнитный клапан -двухкамерный влагоотделитель

    F25 -10 Ампер- диагностический разъем

    F26 -30 Ампер- электрофакельный подогреватель воздуха, сидение водителя с демпфирующей подвеской, стояночный кондиционер, ассистент помощи движения по полосе, электронно гидравлический дополнительный привод, электродвигатель солнцезащитного козырька, плафон освещения моторного отсека, борт грузовой платформы

    F27 -20 Ампер- панель управления отопителем, телематика

    F28 -10 Ампер- система управления движением

    F29 -10 Ампер- управление тормозной системой

    F30 -10 Ампер- SRS ремни безопасности, подушки безопасности, щиток приборов

    F31 -10 Ампер- аудиосистема, датчик температуры воздуха в салоне, розетка (прикуриватель) на 24 вольта

    F32 -10 Ампер- прикуриватель 12 вольт

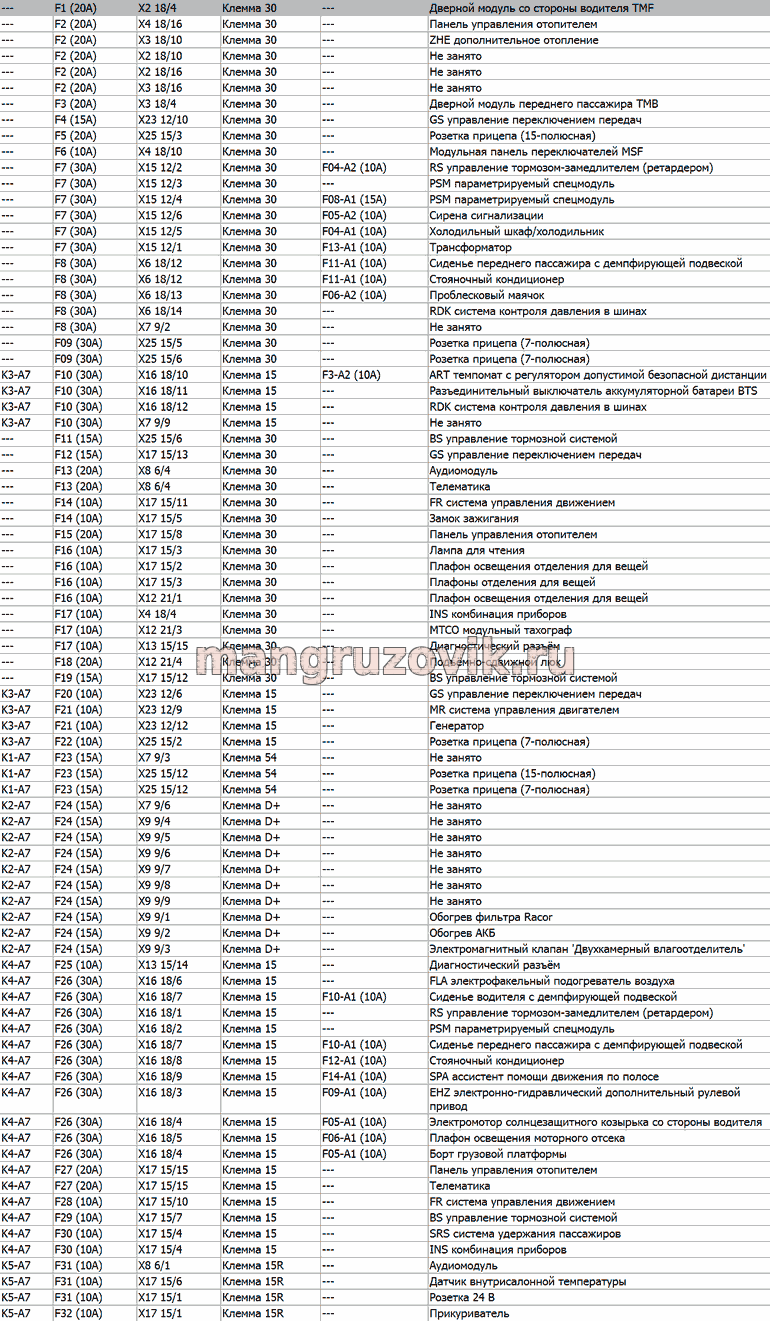

    Оно же, только на бумажке.

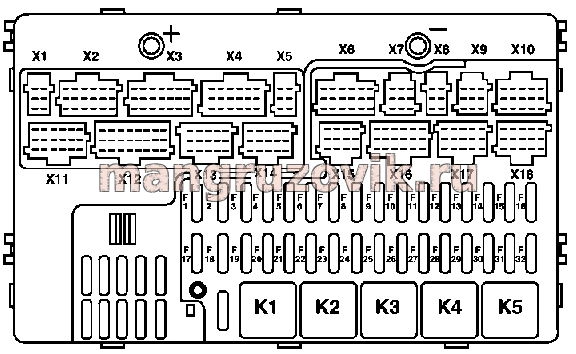

    Mercedes-Benz Actros назначение предохранителей

    Руководства для ремонта Мерседес

    MERCEDES ACTROS СПИСОК ВСЕХ КОДОВ ОШИБОК



    Категория: статьи по ремонту | Добавил: автоэлектрик (08.01.2017)
    Просмотров: 11690 | Комментарии: 2 | Теги: ПРЕДОХРАНИТЕЛЕЙ, Benz, назначение, Actros, Mercedes | Рейтинг: 0.0/0
    Всего комментариев: 2
    2 eugene32
    Конкретный пример, по приведённому материалу у меня пин А1 тахографа должен звонится на разъёме Х12, не звонится, и проводов по цвету нет и близко. Дербанить всю панель? Это мерс, а не приведённое выше, пол-дня разбирать, 5 минут поиск неисправности, потом пол-дня собирать... Вопрос по теме, нужна схема Actros 2003-2008 года рождения, мне со схемой проще работать.

    1 eugene32
    А вот как их шифровку разбирать? Я не люблю мерсы из-за их цветовой маркировки. MAN, DAF, VOLVO, Renault, Scania, Iveco все перешли на цифру, один мерс на аналоге smile
