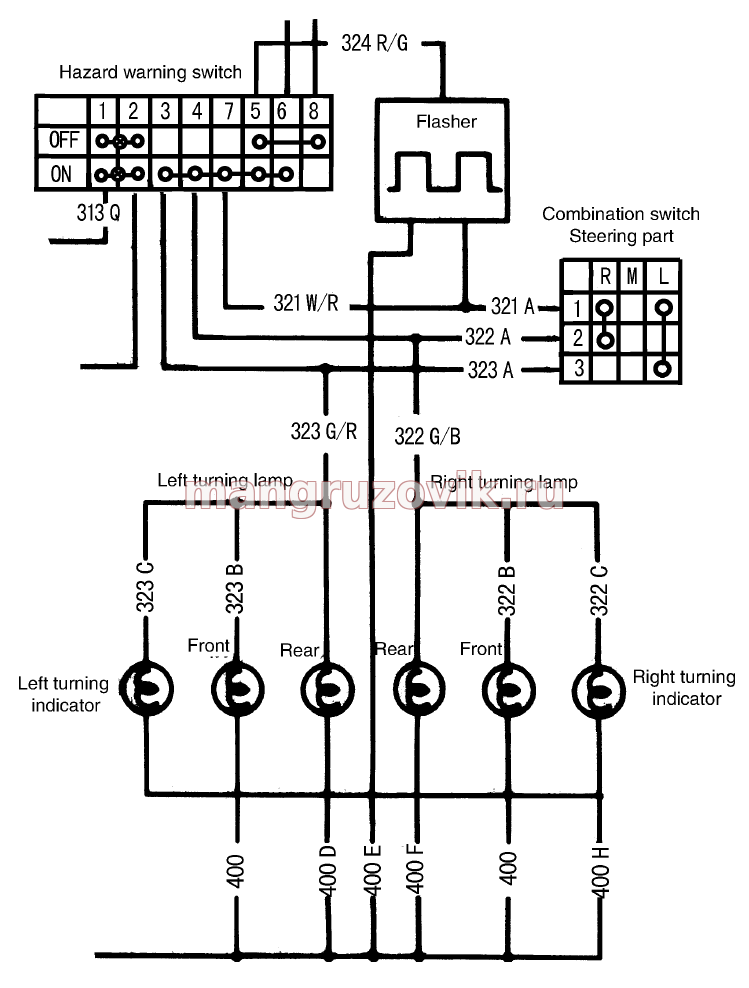

Dongfeng DFA1101GZ5AD6J-907 аварийная сигнализация и повороты электрическая схема
рис
Описаны подключения ламп поворотов и повторителей задних передних и боковых, соединение рычага переключения поворотов, распиновка кнопки аварийной сигнализации, номера и цвет проводов, интегральное реле импульсов поворотов, точки соединения с массой.
Hazard Warning System When the hazard warning switch is in the alarm position, the left and right turning signal lamps will flash simultaneously. Dongfeng DFA1101GZ5AD6J-907 устройство и электросхема отопителя и кондиционера. Dongfeng DFA1101GZ5AD6J обозначение значков на приборной панели и устройство Dongfeng DFA1101GZ5AD6J-907 электрическая схема приборной панели Dongfeng DFA1101GZ5AD6J электрическая схема подключения звуковых сигналов Dongfeng DFA1101GZ5AD6J-907 электрическая схема дворников, стеклоподъемников, зеркалов, печки Dongfeng DFA1101GZ5AD6J-907 предохранители и реле Dongfeng DFA1101GZ5AD6J-907 воздушная схема тормозной системы
|
