разьемы диагностические грузовиков распиновка обозначения
02.05.2013, 23:40

разъемы диагностические грузовиков, распиновка обозначения

Интерфейс диагностики


распиновка (назначение контактов - пинов), местоположение в автомобиле, обозначения диагностических разъемов грузовых автомобилей  RENO, IVECO, SCANIA, DAF, MERCEDES, MAN, VOLVO

MERCEDES-BENZ диагностические разъемы ACTROS, ATEGO, AXOR

MAN TGA колодка диагностическая распиновка

MAN диагностический разъем моделей E/F/L/M 2000, F/M/U 90

VOLVO диагностические розетки,обозначение контактов в разъеме.

Renault Распиновка контактов диагностического разъема

Ниже описаны диагностические коннекторы на автомобили ДАФ, СКАНИЯ и ИВЕКО.

DAF диагностическая колодка (нового и старого образца)

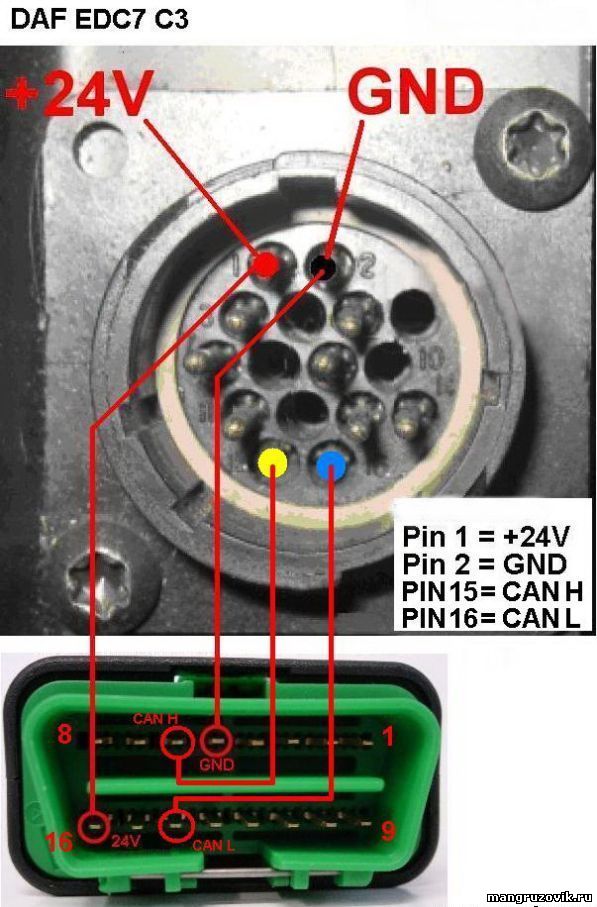

DAF EDS 7 диагностическая колодка CAN шина-распиновка

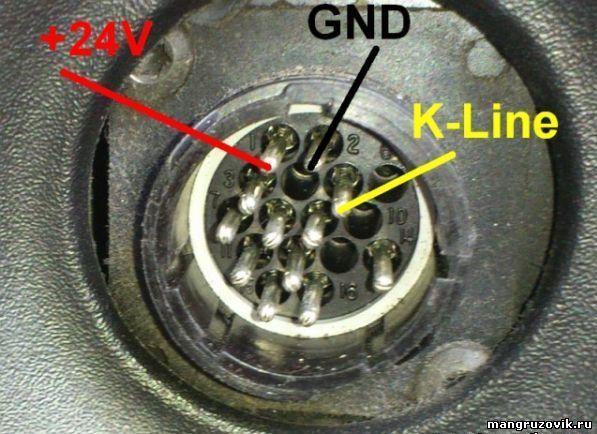

DAF  диагностическая колодка распиновка старого образца



местоположение диагностического разъема

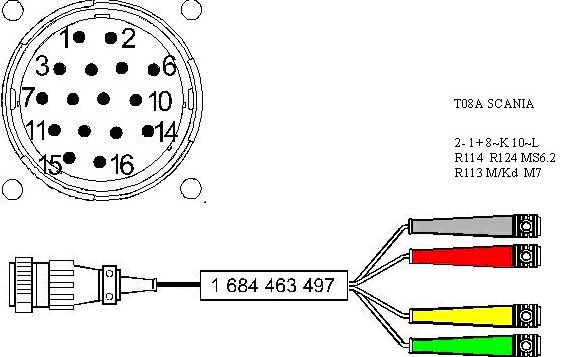

Scania (СКАНИЯ) диагностический разъем на R114.R124.R113


1- плюс 24 вольта (+)
2- минус (масса)
8- К линия диагностики
10- Л линия диагностики

Это — Диагностический разъем для подключения компьютера и использования программ Scania Diagnos и Scania Programmer

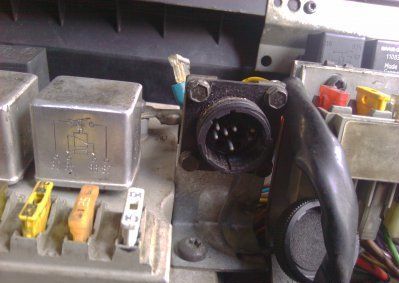

16-ти контактный круглый разъем. Типичное расположение: в салоне, в блоке предохранителей и реле
как правило, на моделях до 2004 г. (до серии 4 включительно), но встречается и на более свежих моделях (прежде всего, в вариантах для развивающихся стран)


Diagnosis with multipins
JDC 100.2 + JTP 100-3
КОННЕКТОР JDC 204.2
ДИАГНОСТИРУЮЩИЕ СИСТЕМЫ АВТОМОБИЛЯ
BRAKES

SUSPENSION

ENGINE CONTROL

COORDINATOR

RETARDER

Системная структура К-проводов

Все блоки управления, которые могут контролироваться через диагностическую систему MAN-cats, соединены через К-провод с диагностической розеткой Х200 контакт... .Через К-провод диагностическая система возбуждает определенный блок управления. Данный блок управления отвечает и переносит сохраненные в регистраторе неисправностей сбои через К-провод в цифровом формате.


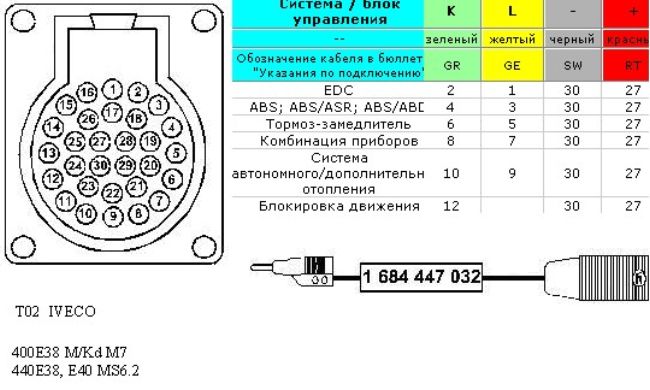

Ивеко Стралис диагностический разъем.

Stralis Active Space, Srtalis Active Time и Stralis Active Day

К CAN Hight и CAN Low линии можно подключиться использую витую пару идущую к 30-ти контактному диагностическому разъему Iveco старого типа. CAN Hight - PIN 21 (2.6 V) - белый провод имеющий разветвление, CAN Low - PIN 22 (2.3V) - зеленый провод имеющий характерное белому проводу разветвление на два провода.

Данные приходящие от бортового компьютера по CAN шине отображаемые в программе:

PGN 65257 - датчик расхода топлива, PGN 65266 - расход топлива, PGN 65253 - общее значение моточасов, PGN 61443 - позиция педали газа, PGN 61444 - обороты двигателя и др.
