VOLVO диагностические розетки,обозначение контактов в разъеме.

На грузовиках VOLVO диагностические разъемы существуют четырех видов в зависимости от года выпуска,ниже находится описание назначения выводов в разъемах.


применено инженерное программное обеспечение и сканер для VOLVOTRUCKS:
-  VOLVO INTERFACE (9998555) - для транспортных средств Volvo Trucks после 1992 г.в., сканер снят с производства
Диагностическое программное обеспечение: VCADS Pro, VTT (Volvo Tech Tool)
Инженерное программное обеспечение: Premium Tech Tool, Developer Tool
-    VOLVO INTERFACE (88890020) - для транспортных средств Volvo Trucks после 1992 г.в., сканер снят с производства в 2014г
Диагностическое программное обеспечение: VCADS Pro, VTT (Volvo Tech Tool)
Инженерное программное обеспечение: Premium Tech Tool, Developer Tool
-  VOLVO DIAG VOCOM (88890300) - для транспортных средств Volvo Trucks после 1992 г.в.
Диагностическое программное обеспечение: VCADS Pro, VTT (Volvo Tech Tool)
Инженерное программное обеспечение: Premium Tech Tool, Developer Tool

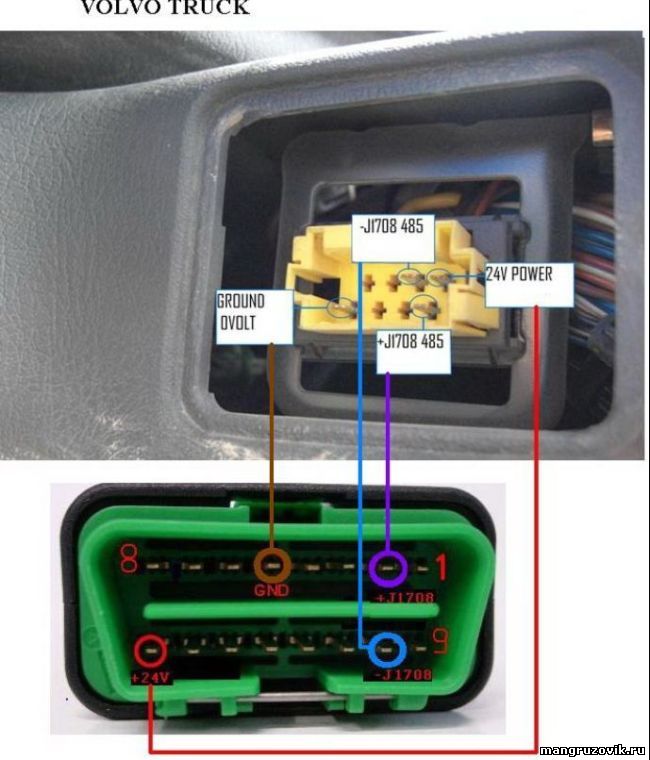

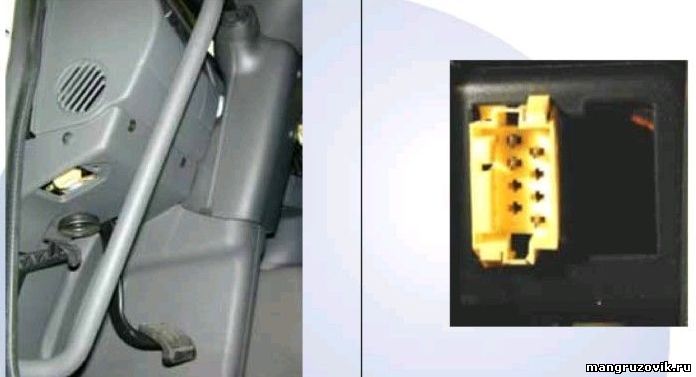

диагностическая розетка до 1998 года выпуска грузовиков и автобусов VOLVO

Diagnosis with connectors

JDC 201.2
Черного цвета колодка
JDC
желтого цвета колодка

ДИАГНОСТИРУЕМЫЕ СИСТЕМЫ

тормозная система,
система управления двигателем

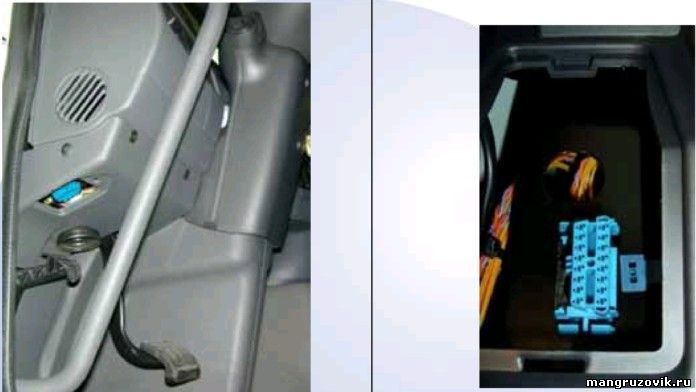

колодка после 1998 года выпуска

ДИАГНОСТИРУЕМЫЕ СИСТЕМЫ

тормозная система,
подвеска,
система управления двигателем,
коробка передач,
центральный бортовой компьютер,
климатконтроль,
ретардер,
INSTRUMENTATION

КОННЕКТОР JDC 201.2 * -
If there is not JDC 201.2 connector, it must connect using JDI 201.2 and JDC 201
connectors together

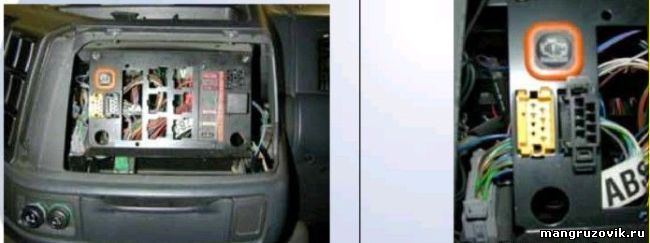

диагностическая колодка VOLVO V2 EURO4

ДИАГНОСТИЧЕСКИЙ ИНТЕРФЕЙСJDI 201.2 + JTP 100-5

ДИАГНОСТИРУЕМЫЕ СИСТЕМЫ VOLVO

тормозная система,
подвеска,
система управления двигателем,
коробка передач,
центральный бортовой компьютер,
климатконтроль,
ретардер,
INSTRUMENTATION




在VOLVO卡车诊断连接器存在四种类型取决于释放的一年,以下是在连接器上的目的终端的描述。
Zài VOLVO kǎchē zhěnduàn liánjiē qì cúnzài sì zhǒng lèixíng qǔjué yú shìfàng de yī nián, yǐxià shì zài liánjiē qì shàng de mùdì zhōngduān dì miáoshù.
