MAZDA TITAN электрическая схема
23.06.2016, 14:19

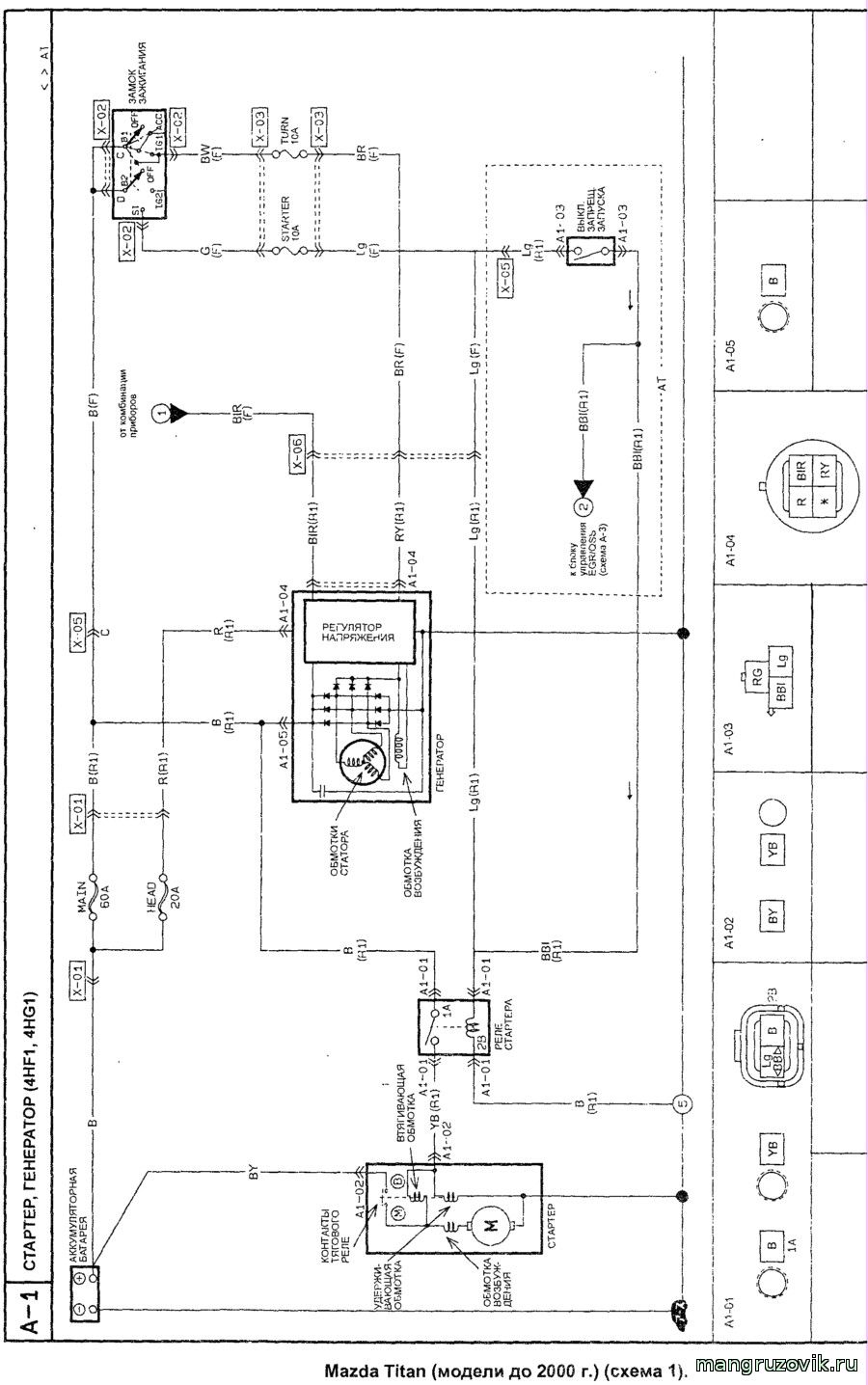

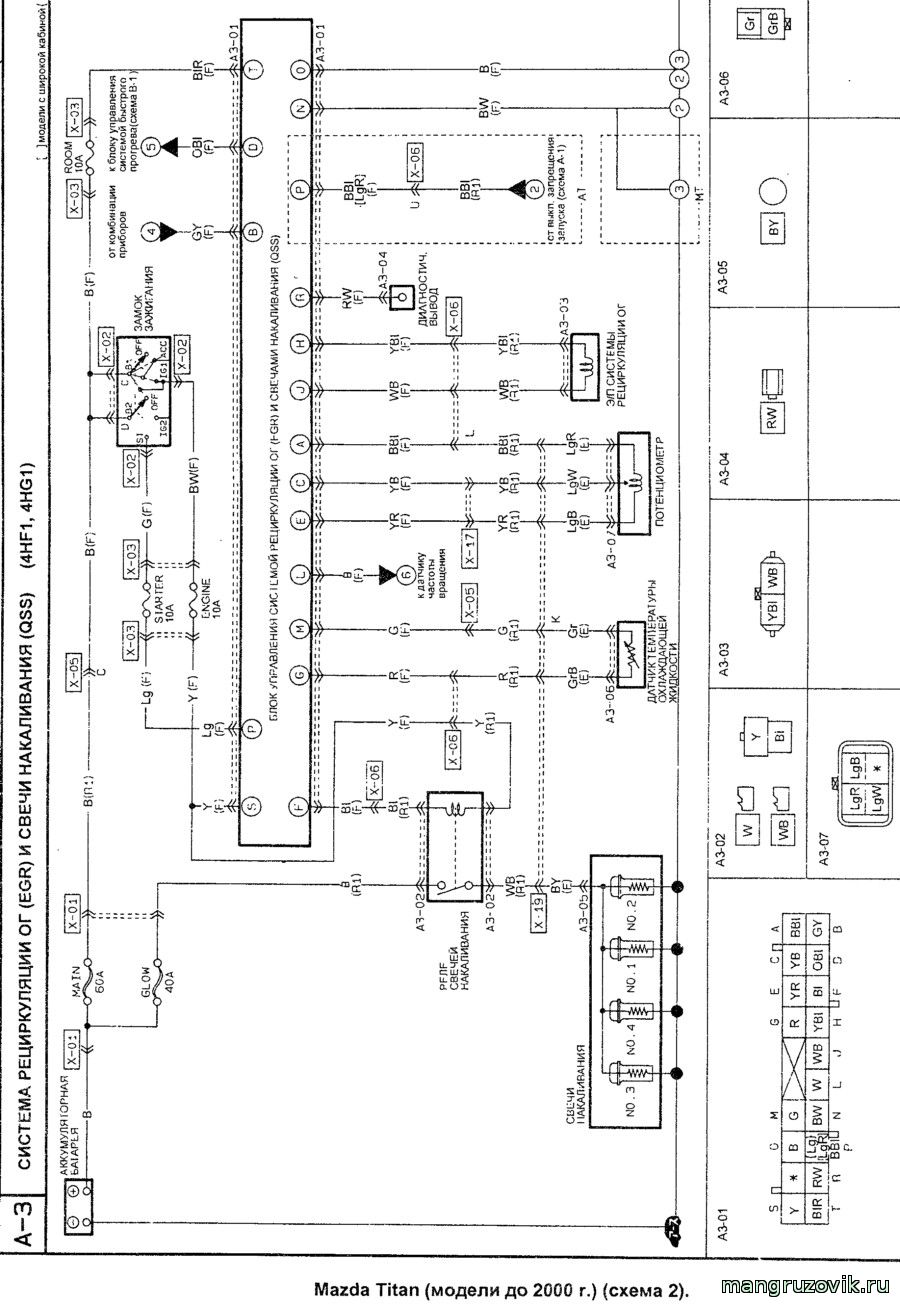

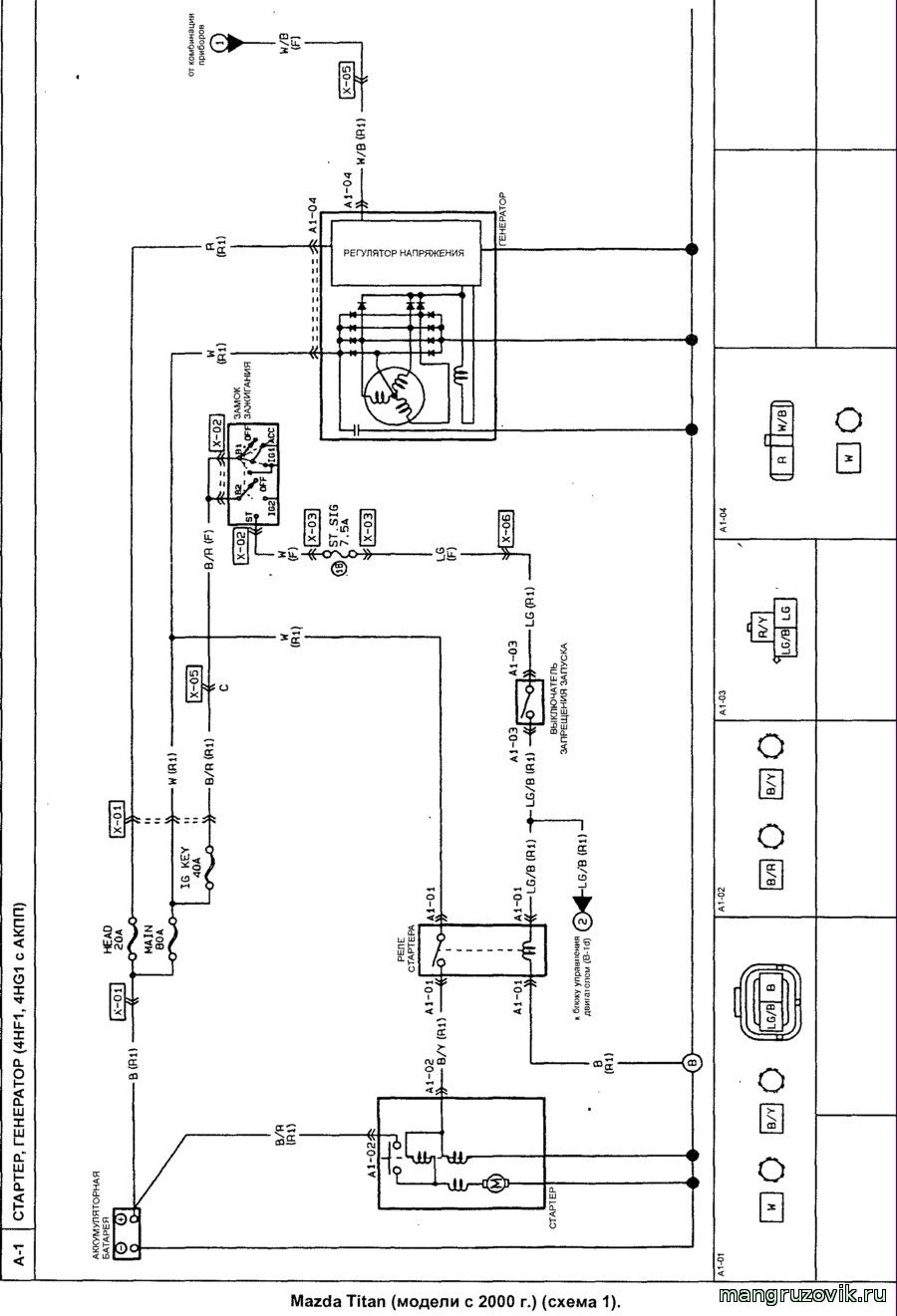

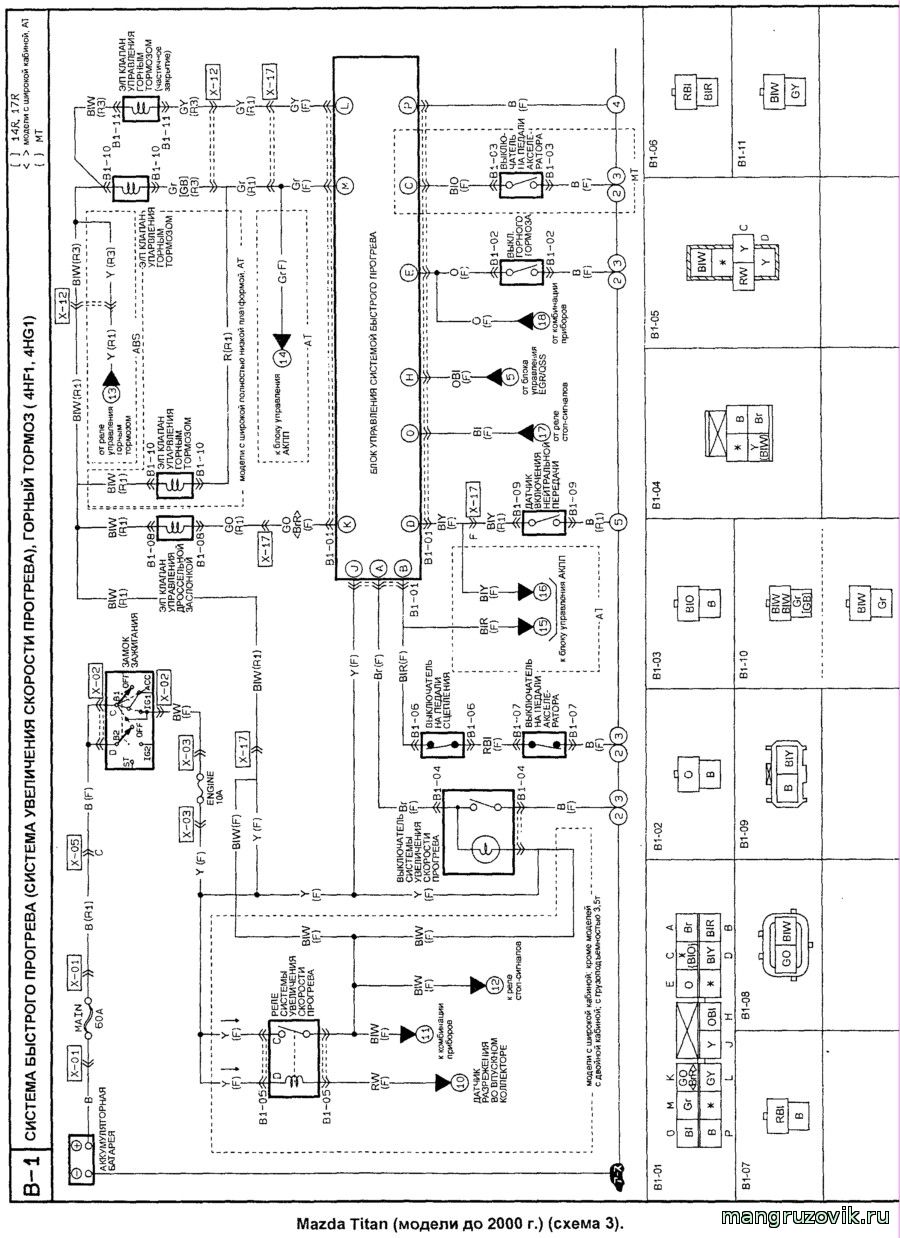

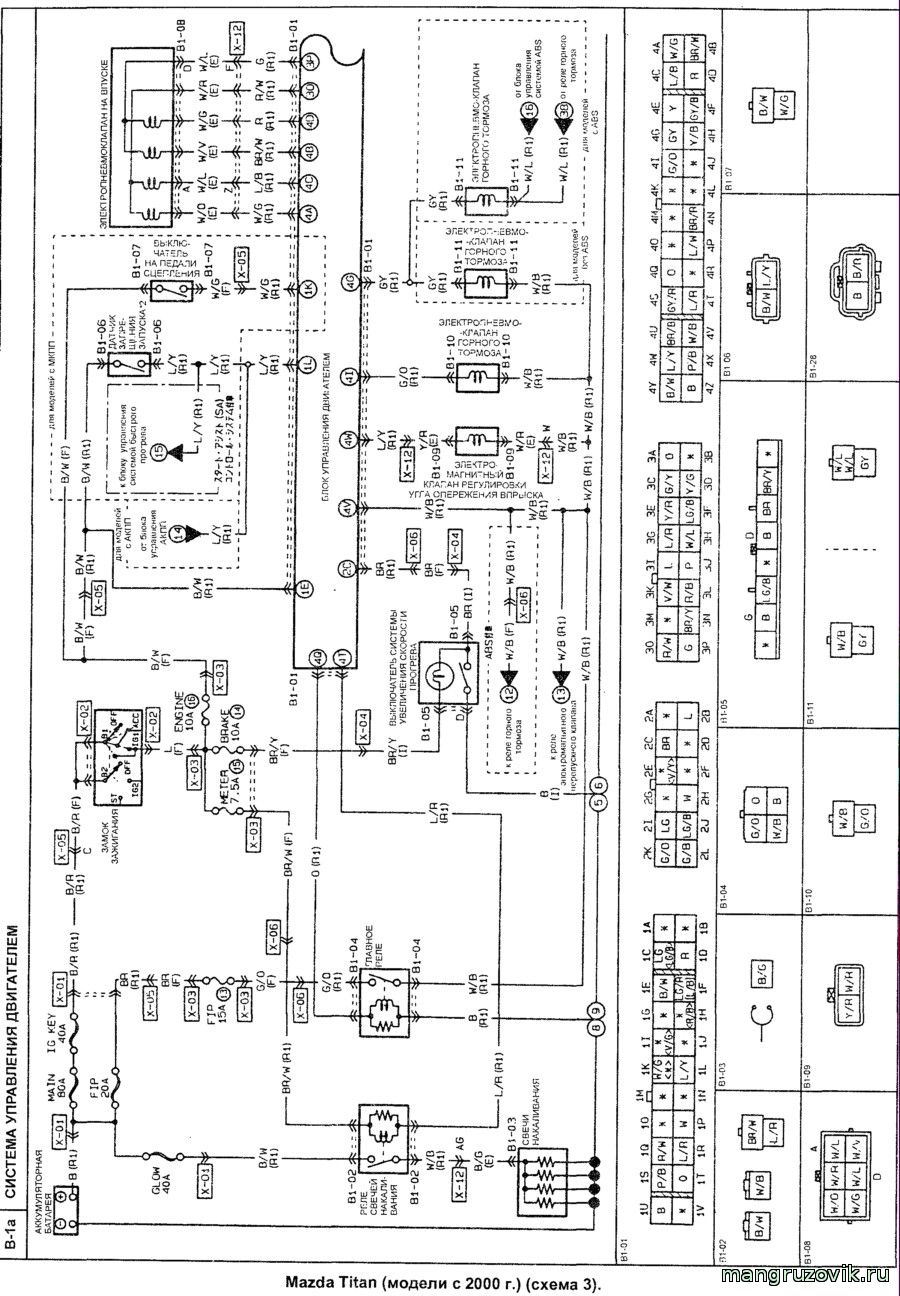

MAZDA TITAN электрическая схема системы запуска двигателя,схема зарядки,горный тормоз и система прогрева двигателя

Смотреть другие схемы управления двигателями 4HF1,4HG1,4BB1, 6BB1,4BD1,4BD1-T, 6BD1,6BD1-T,4BG1, 4BG1-T, 6BG1,6BG1-T.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ПРИМЕНЯЕМЫЕ НА СХЕМАХ ЭЛЕКТРООБОРУДОВАНИЯ ДВИГАТЕЛЕЙ 4BG1 4BG1-T 6BG1 6BG1-T


электрическая схема двигателя


электрическая схема двигателя

электрическая схема двигателя

электрическая схема двигателя

электрическая схема двигателя

электрическая схема двигателя



ПРОПИСЫВАНИЕ В ЭБУ ПРИ ЗАМЕНЕ ФОРСУНКИ СИСТЕМЫ COMMON RAIL ДЛЯ ISUZU С ДВИГАТЕЛЯМИ 4HK1 / 6HK1 в статье описано про то как прочитать на шильдиках форсунки QR коды и 30 базовых 16 символов параметры форсунки и метод записи через сканер параметры форсунки в электронный блок управления двигателя,для полноценной работы двигателя.

Электрические схемы управления двигателями-4HF1,4HG1,4BB1, 6BB1,4BD1,4BD1-T, 6BD1,6BD1-T,4BG1, 4BG1-T, 6BG1,6BG1-T.

Электрические схемы управления двигателями-
4HF1 4HG1
4BB1 6BB1
4BD1 4BD1-T 6BD1 6BD1-T
4BG1 4BG1-T 6BG1 6BG1-T
Модификации этих двигателей устанавливались на-
ISUZU ELF, FORWARD
MAZDA TITAN
NISSAN ATLAS
Автобусы БОГДАН,
различную спецтехнику
(экскаваторы,компрессоры,погрузчики,генераторы и др.)
и китайские автомобили YUEJIN,JAC.
