Yuchai YC135 экскаватор, панель управления, переключатели, коды ошибок, предохранители.
Yuchai YC135 экскаватор, панель управления, переключатели, коды ошибок, предохранители.

Yuchai YC135 Excavator

ПАНЕЛЬ УПРАВЛЕНИЯ И ПЕРЕКЛЮЧАТЕЛИ
Инструменты и переключатели.

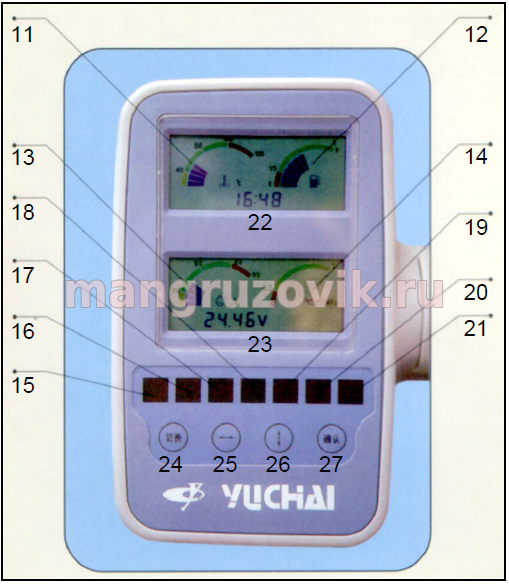

фото 1

2 Кнопка запуска
11 Предупреждение о температуре охлаждающей жидкости
21 Контрольная лампа зарядки аккумулятора
12 Манометр
13 Датчик температуры гидравлического масла
14 Манометр моторного масла -переключатель
15 Контрольная лампа давления масла в двигателе
16 Предупреждение о температуре охлаждающей жидкости -лампа
17 Предупреждение о температуре гидравлического масла -лампа
18 Светящаяся лампа
19 Контрольная лампа обструкции воздушного фильтра
20 Обструкция гидравлического масляного фильтра-контрольная лампа
21 индикатор зарядки
22 Счетчик часов
23 Реверсивный счетчик / вольтметр
24 Индикация кнопки
25 Настройка часов -кнопки
26 Настройка часов -кнопки
28 Переключатель освещения
27 Подтверждение -кнопки
29 Переключатель стеклоочистителя

(11) ИЗМЕРИТЕЛЬ ТЕМПЕРАТУРЫ ОЖ
Он указывает температуру охлаждающей жидкости двигателя. Он работает только с ключом запуска ON. В нормальном состоянии, когда двигатель работает, стрелка должна находиться в зеленой зоне. Когда стрелка находится в желтой зоне, это означает, что
двигатель не достигает нормальной температуры: так что не ставьте двигатель под тяжелую работу. Когда стрелка находится в красной зоне: двигатель находится в перегреве, прекратите работу и оставьте двигатель работать на холостом ходу до тех пор, пока стрелка опустится в зеленую зону.

(12) ТОПЛИВО
Этот датчик указывает количество топлива в баке. Обязательно сверните резервуар
чтобы избежать утечки топлива.
Обратите внимание: заправка топливом дизельного топлива до того, как датчик достигнет значения «E»,(Empty).

(13) Этот датчик указывает на гидравлическую температуру. Он работает только с самого начала в положение ON. В нормальном состоянии, когда двигатель работает, le gauge бары должны быть в зеленой зоне. Когда указатель находятся в желтой зоне, означает, что двигатель не достигает нормальной температуры: так что не ставьте двигатель под тяжелой работой. Когда указатель находятся в красной зоне:
двигатель находится в перегреве, остановите работу и оставьте двигатель работать на холостом ходу до тех пор, пока
указатель опускают зеленую зону.

(14) ДИАГНОСТИКА ДАВЛЕНИЯ МАСЛА
Этот датчик показывает давление в двигателе. Он работает только с ключом запуска ON. В нормальном состоянии, когда двигатель работает, указатель должен находиться в зеленой зоне. Когда указатель находится в красной зоне, моторное масло
имеет низкий уровень, ниже минимального допустимого давления (0,2 МПа): остановите двигатель сразу.

(15) ЛАМПА ДЛЯ ДАВЛЕНИЯ МАСЛА ДВИГАТЕЛЯ
Он мигает, когда давление масла в двигателе низкое. Внезапно остановите двигатель. Проверьте двигатель и уровень масла. При нормальном состояние лампы должно быть выключено.
УВЕДОМЛЕНИЕ. Холодное масло, низкий уровень или перемещение в тяжелом склоне могут вызвать загорание лампочки.

(16) ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА ТЕМПЕРАТУРЫ ОЖ
Эта вспышка вспыхивает в случае неправильной работы ненормальной охлаждающей жидкости.
При нормальном функционировании при включении двигателя она должна не гореть.
Когда температура двигателя повышается слишком сильно, лампа мигает, поэтому поверните ключ выключите двигатель и ждите охлаждения.
Выполните проверки, перечисленные в таблице устранения проблем.

(17) ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА ТЕМПЕРАТУРЫ ГИДРАВЛИЧЕСКОЙ МАСЛА
Эта лампа мигает в случае ненормальной температуры гидравлического масла.
При нормальном функционировании при включении двигателя она неи должна гореть.
Лампа мигает, если температура в гидравлической системе слишком велика, поэтому выключите двигатель и ждите охлаждения.
Выполните проверки, перечисленные в таблице устранения проблем.

(18) ЛАМПА накала свечи
Эта лампа мигает, когда двигатель находится в режиме предварительного нагрева,когда ключ запуска находится в режиме HEAT и выключается, когда предварительный нагрев завершен.

(19) ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА ВОЗДУШНОГО ФИЛЬТРА
Эта лампа мигает, если воздушный фильтр забит, поэтому поток воздуха слишком низкий. Как можно скорее очистите и / или замените воздушный фильтр.

(20) ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА ГИДРАВЛИЧЕСКОГО маслянного ФИЛЬТРА
I Эта лампа мигает, если воздушный фильтр закрыт, поэтому поток масла насос слишком низкий. Как можно скорее очистите и / или замените воздушный фильтр.

(21) ЛАМПА АККУМУЛЯТОРНОЙ БАТАРЕИ
Эта лампа мигает, если в системе зарядки возникает проблема если двигатель работает. В нормальном состоянии лампа мигает
несколько секунд, когда ключ запуска находится в положении ON.

(22) ЧАС / ЧАСЫ
Этот показатель на 6 цифр указывает количество отработанных часов машины или часы, также он может использоваться для просмотра охлаждающей жидкости температура и часы работы при проверке отказов.
Он будет считать каждый час, когда двигатель включен.
Когда счетчик показывает часы, время выражается в 24 часа.

(23) REV COUNTER / VOLTMETER
Этот 4-строчный экран показывает обороты двигателя или напряжение батареи. Также это используется для проверки температуры гидравлического масла или кода ошибки при проверке отказа.


(24) КНОПКА ИЗМЕНЕНИЯ (ВЫБОРА) ИНДИКАЦИИ
Нажимайте эту кнопку, пока счетчик (22) или (23) не покажет информацию, которую вы ищите. Все возможные комбинации: счетчик времени и оборотов, счетчик часов и вольтметра, температуры охлаждающей жидкости и гидравлического масла.

(25) E (26) КНОПКА НАСТРОЙКИ ЧАСОВ
Эта две кнопки позволяют вам установить p на часы или увидеть код неисправности, сбоя список.

(27) ПОДТВЕРЖДЕНИЕ КНОПКИ
Нажмите эту кнопку 2 раза в течение 3 с, чтобы подтвердить время в настройках часов, иначе время не изменится.

СПИСОК КОДОВ НЕИСПРАВНОСТИ
Для каждого типа режима отказа хранятся 10 ячеек последних неисправностей. Если больше 10 ошибок происходят события, первые из которых перезаписываются.

Диагностические коды неисправностей

Er00-Er09 Давление гидравлического масла
Er10-Er19 Электрическая схема по напряжению-что то коротит или замыкает
Er20-Er29 Температура охлаждающей жидкости
Er30-Er39 Температура гидравлического масла
Er40-Er49 Гидравлический масляный фильтр
Er50-Er59 Воздушный фильтр
Если произошел большой провал в работе, выполните элементы управления, перечисленные в разделе «Поиск неисправностей»
таблицу (глава 22).


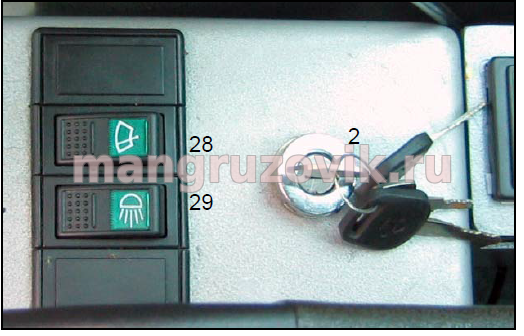

(28) ПЕРЕКЛЮЧАТЕЛИ СВЕТА
Когда ключ запуска находится в положении ON, каждый переключатель будет управлять рычагом и крышей свет ВКЛ / ВЫКЛ.
ВНИМАНИЕ. Не оставляйте свет включенным слишком долго с двигателем OFF, иначе аккумулятор разрядится.

(29) ПЕРЕКЛЮЧАТЕЛЬ WINDOW WIPER
Когда ключ находится в положении ON, этот переключатель управляет стеклоочистителем на переднем окне кабины.
ВНИМАНИЕ. Не включайте стеклоочиститель, когда окно сухое, иначе резина будет повреждена.


ОТКЛЮЧАТЕЛЬ АККУМУЛЯТОРНОЙ БАТАРЕИ
Чтобы отсоединить аккумулятор от электрической цепи, переместите этот переключатель находится в положении 0. Перед использованием машины обязательно в положение I.

Предохранители

1 Стартовый переключатель 10 A
2 Электромагнит 20 A
3 Верхняя лампа 5 A
4 Основная цепь 40 A
5 Стартерный двигатель 20 A
6 сигнал 5 A
7 Огни 10 A
8 Стеклоочиститель 5 A
