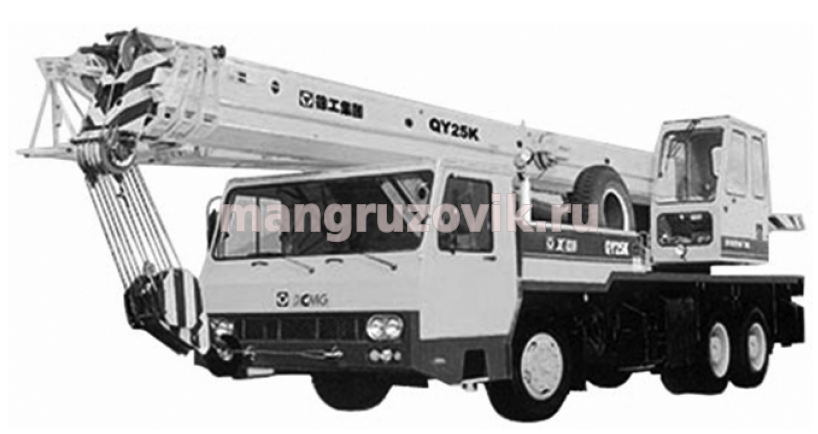

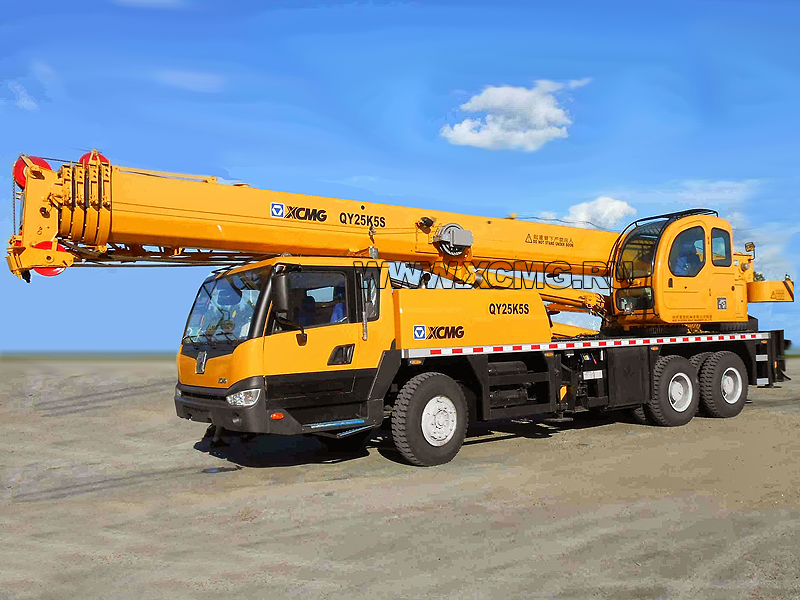

XCMG QY25K5S. Автокран. Электрическая схема. Поиск неисправностей.
XCMG QY25K5S. Автокран. Электрическая схема. Поиск неисправностей.

XCT25 - четвертое поколение кранов для стран ЕС повышенной надежности
QY25KL - северное исполнение
QY25KR - для эксплуатации в условиях жаркого климата с повышенной влажностью
QY25KH - для эксплуатации в горных условиях
QY25KN - для эксплуатации в странах Южной Америки
QY25KT - для использования в нефте- и газодобывающих отраслях, атомной энергетике
QY25KQ - работает на сжиженном газе

Ремонт электрической системы и принципиальные электрические схемы автокрана QY25K5S

Электрическая система крановой установки в основном состоит из цепи питания, цепи стартера, цепи клапана с пилотным управлением, цепи разгрузочного клапана, цепи устройства защиты от уменьшения 3 оставшихся витков каната, цепи индикаторов комбинации приборов, цепи освещения, системы ограничения грузового момента, вспомогательных цепей и т. д.

В данном руководстве описаны типичные неисправности электрической системы автокрана, возможные причины неисправностей и методы их устранения приведены в следующей таблице.

Наименование
Причины возникновения
Методы устранения

1
отключение питания крановой установки-Перегорание предохранителя F1 (50A)-Замена
Отказ пускового выключателя-Ремонт (замена Br на Acc) или замена
Перегорание питательного реле-Замена, временное закорачивание провода №9 и провода 1L
Обрыв провода-Повторное присоединение или прокладка провода

2
Неисправность в цепи света-Устранение неисправности согласно методу устранения неисправности системы освещения шасси

3
постоянное горение индикатора масляного фильтра возвратной магистрали-мягкая пружина регулятора перепада давления.
снятие золотника клапана, ремонт пружины или замена пружины новой.

4
отсутствие возможности одновременного управления подъемом, опусканием стрелы, выдвижением стрелы-Отсутствие сигнала напряжения от ограничителя грузового момента (отсутствие напряжение в цепи №43)
Проверка ограничителя грузового момента
Отказ реле K -Ремонт или замена
Повреждение разгрузочного клапана Y6-Ремонт или замена
Обрыв провода-Повторное присоединение или прокладка провода

5
отказ устройства защиты от уменьшения 3 оставшихся витков каната
Ненадлежащая регулировка переключателей (A2), (A3) устройства защиты от уменьшения 3 оставшихся витков каната
Регулировка каната до остатка 3-5 витков и совмещения с контактом переключателя
Выход из строя элементов (A2), (A3)-Ремонт, замена элементов (A2), (A3)
Проблема с проводом-Проверка и ремонт провода

6
Невозможность функционирования электромагнитного клапана
Обрыв провода, ненадежный контакт или ослабление крепления разъема-Ремонт и замена
Подгорание электромагнитного клапана или выход из строя золотника (в частности, клапан свободного поворота)
Ремонт и замена

Примечание: Для получения более подробной информации об указанных в таблице кодах обратитесь к принципиальной электрической схеме крановой установки, приведенной в третьей части.

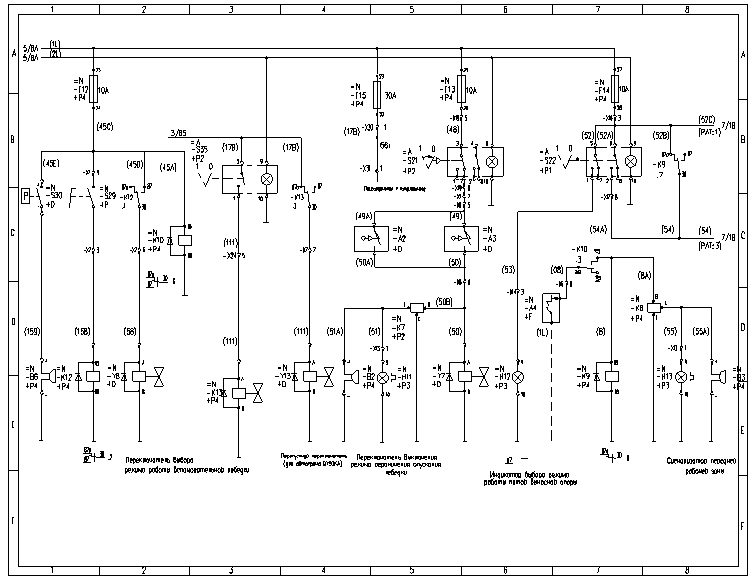

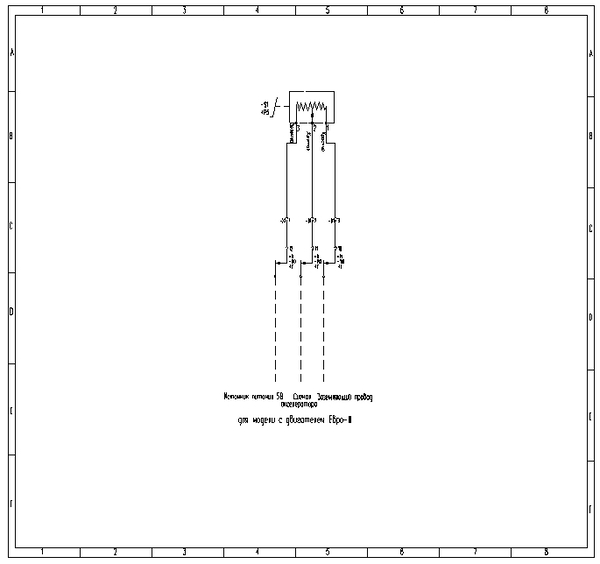

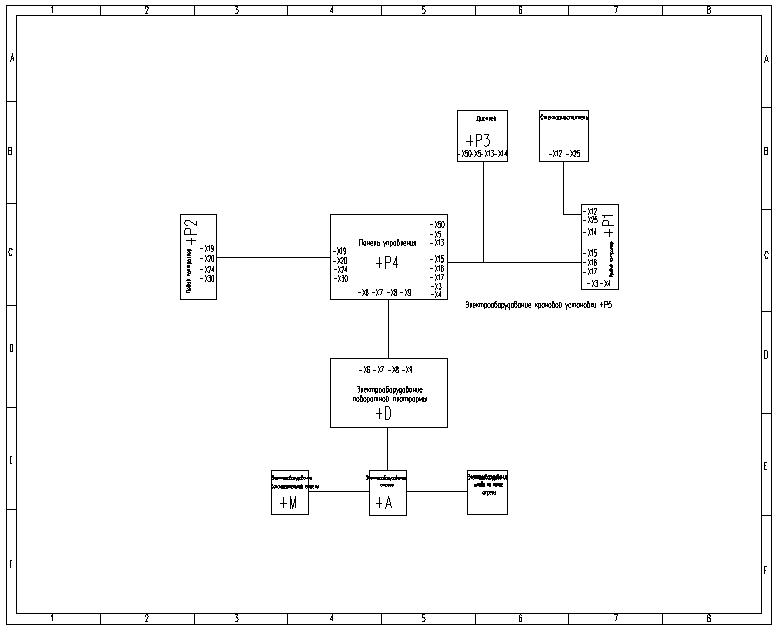

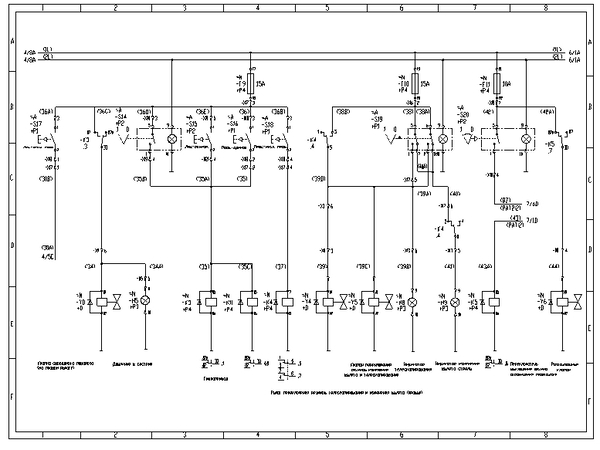

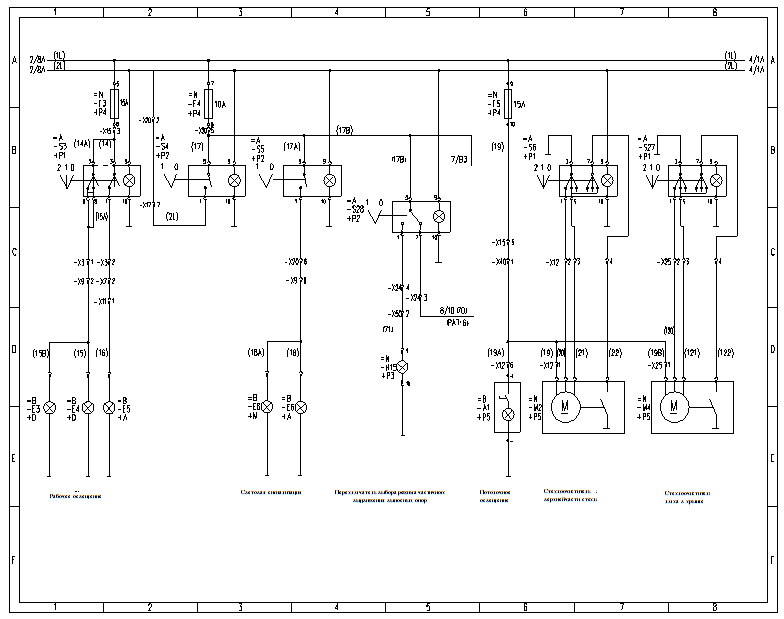

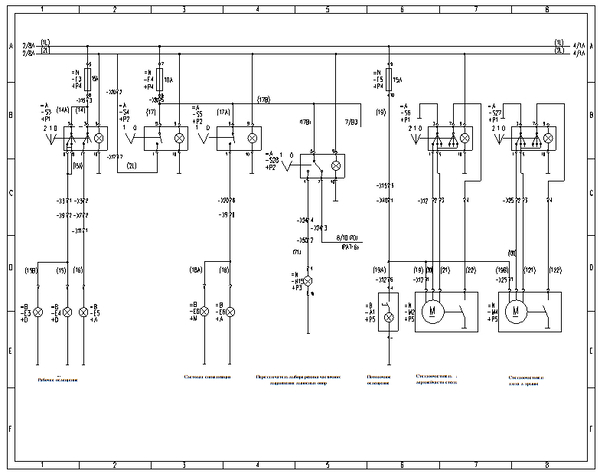

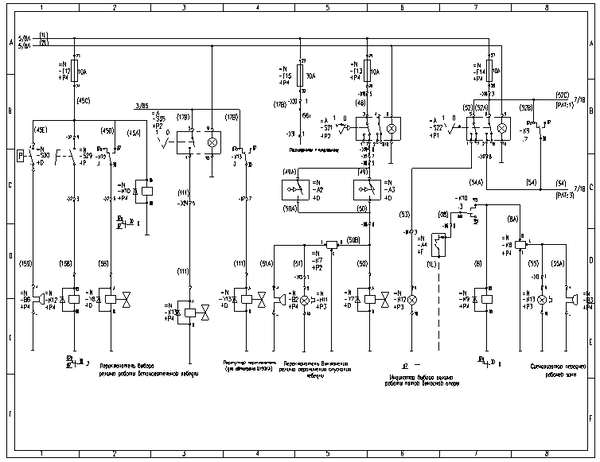

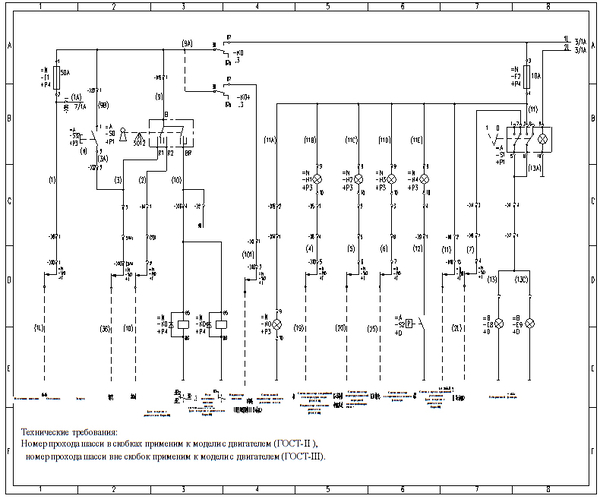

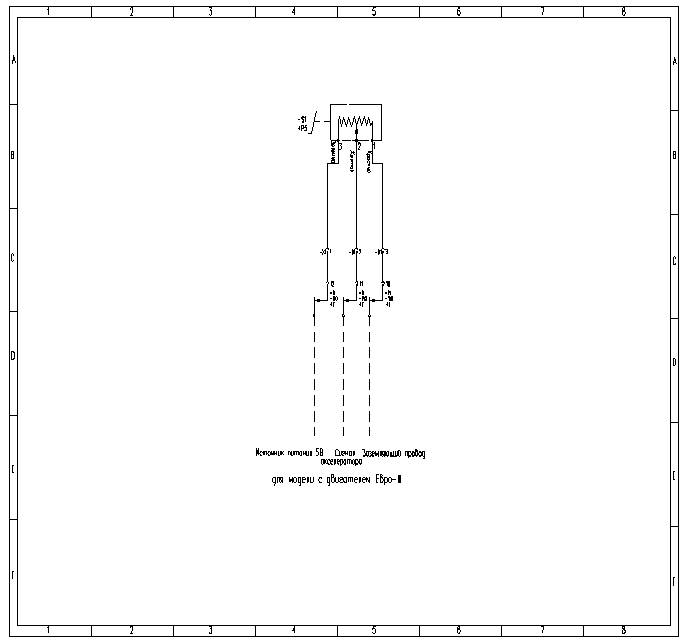

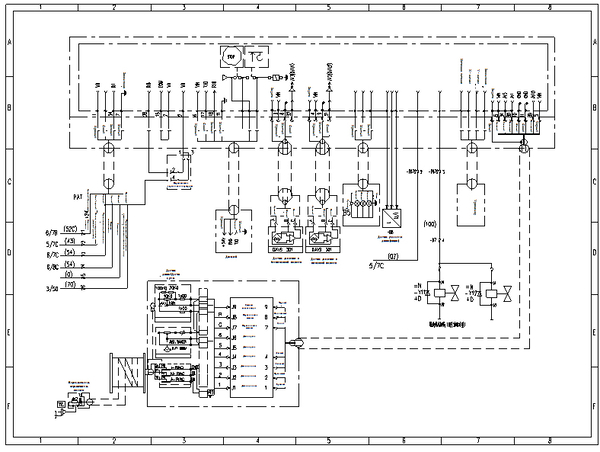

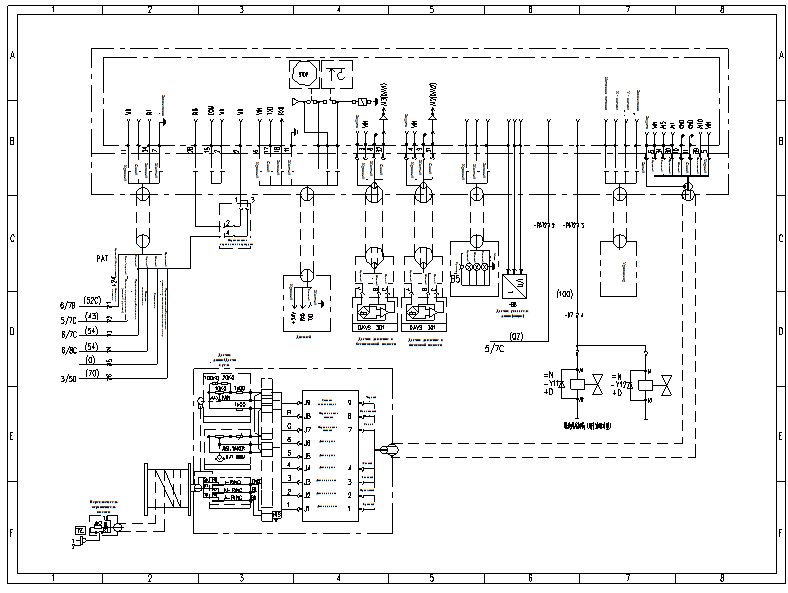

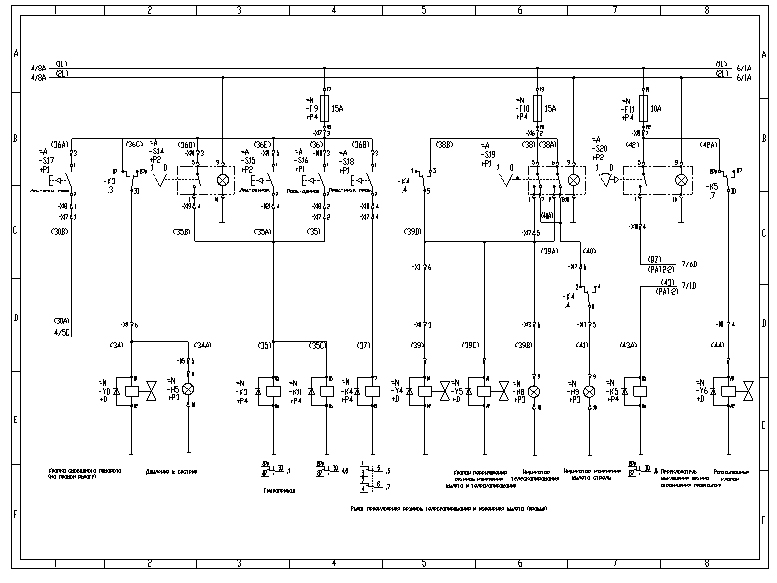

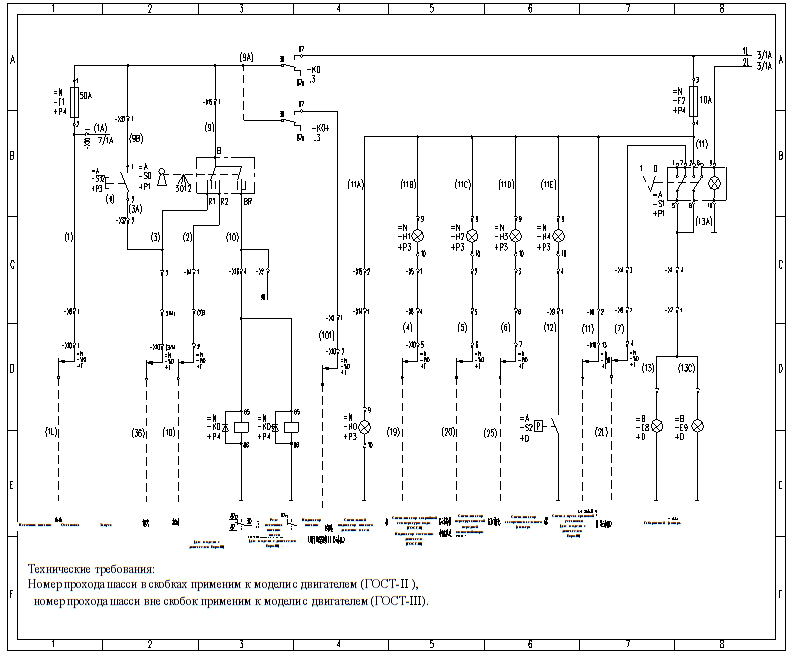

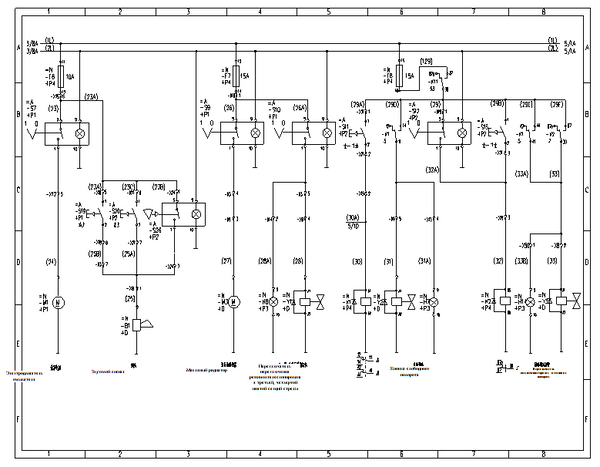

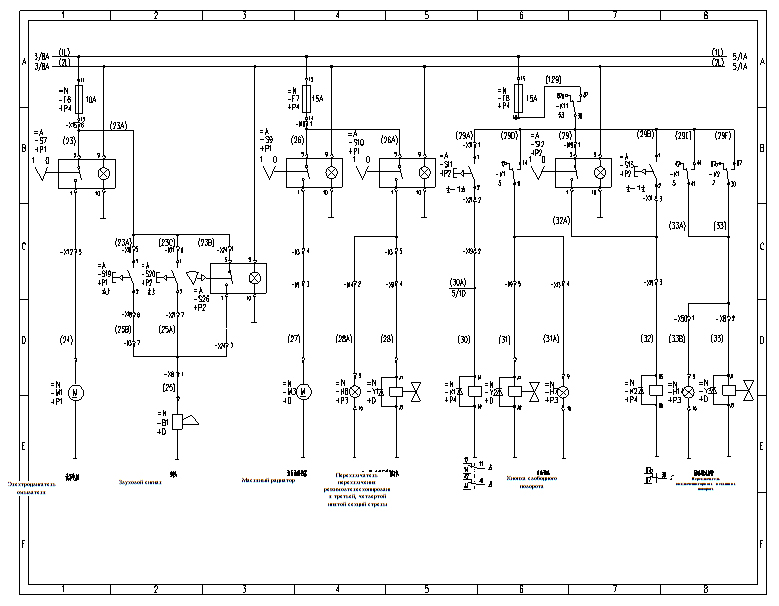

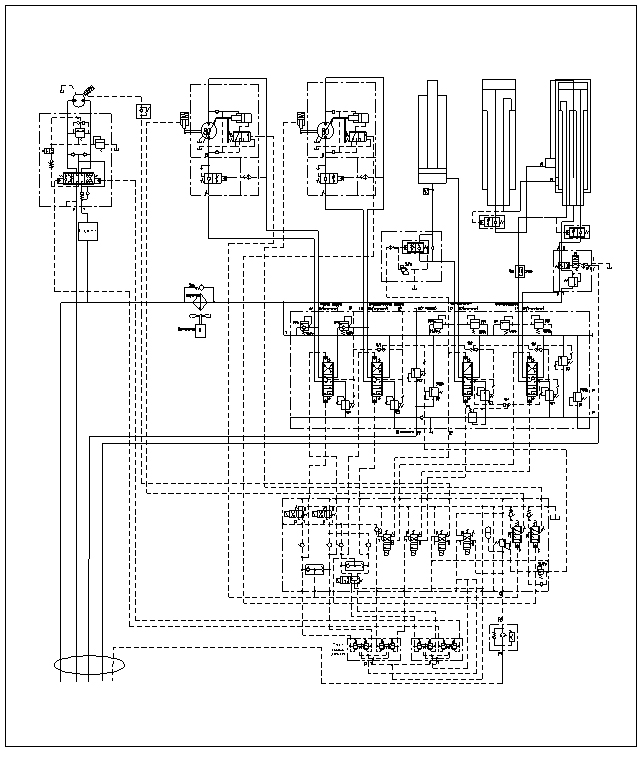

Принципиальные электрические схемы
В целях облегчения ремонта, в данном руководстве приведены принципиальные электрические схемы крановой установки, которые могут быть использованы в качестве справочной информации.











Автокран XCMG QY25K электрическая схема. электросхема черно белая.
