Схема всех электрических соединений VOLVO FM, FH VERSION 2

Схема всех электрических соединений коммуникаций VOLVO FM, FH VERSION 2

CHID A652195-
CHID B486535-
CHID E735697-
CHID CKD875563-

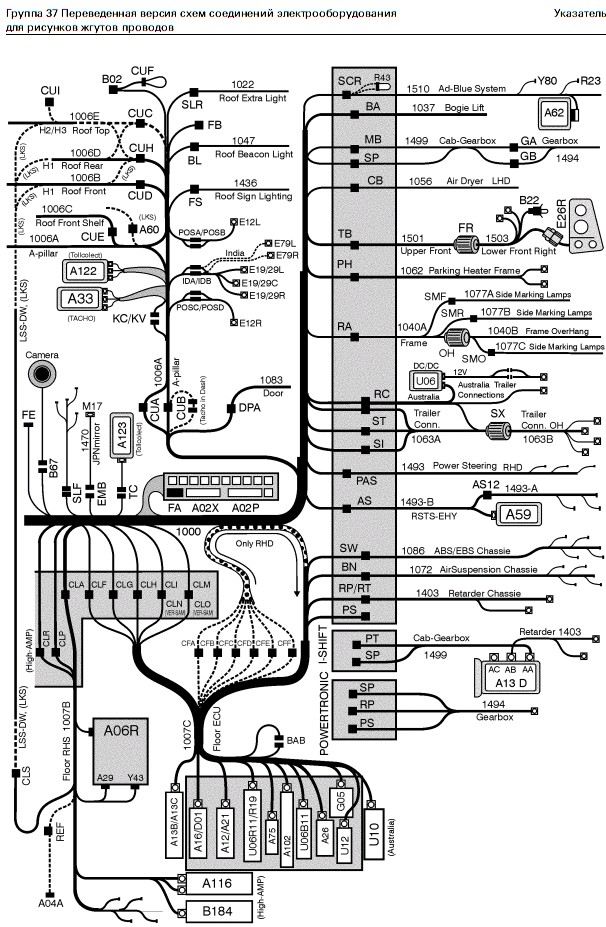

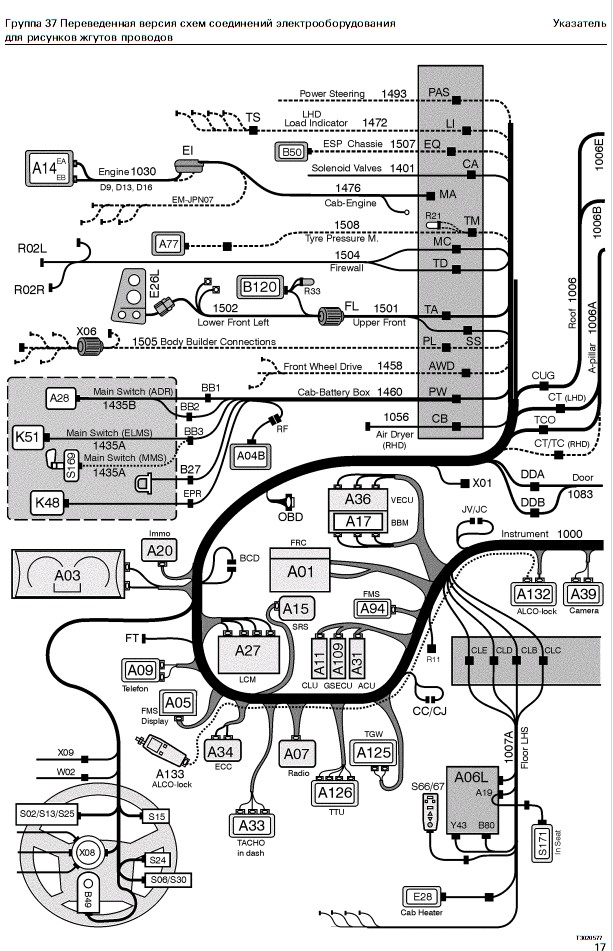

    Указатель для рисунков жгутов проводов
    1000 Жгут проводов, приборы
    1006 Жгут проводов, крыша
    1007 Жгут проводов, пол
    1018 Жгут проводов, система кондиционирования воздуха
    1030 Жгут проводов, двигатель
    1037 Жгут проводов, подъемник тележки
    1040 Жгут проводов, рама
    1047 Жгут проводов, сигнальный маячок на крыше
    1056 Жгут проводов, влагоотделитель воздуха
    1062 Жгут проводов, стояночный отопитель, рама
    1063 Жгут проводов, соединения с прицепом
    1072 Жгут проводов, шасси с пневматической подвеской
    1077 Жгут проводов, задние габаритные фонари
    1083 Жгут проводов, дверь
    1086 Жгут проводов, ABS шасси
    1401 Жгут проводов, электромагнитные клапаны
    1403 Жгут проводов, замедлитель
    1435 Жгут проводов, главный выключатель бортового электропитания
    1436 Жгут проводов, светящийся знак на крыше
    1458 Жгут проводов, привод передних колес
    1460 Жгут проводов, кабина-аккумуляторный ящик
    1470 Жгут проводов, электроуправляемый кронштейн зеркала
    1472 Жгут проводов, индикатор нагрузки
    1476 Жгут проводов, двигатель-кабина
    1493 Жгут проводов, усилитель руля
    1494 Жгут проводов, коробка передач
    1499 Жгут проводов, кабина-коробка передач
    1501 Жгут проводов, передний верхний
    1502 Жгут проводов, нижний левый передний
    1503 Жгут проводов, нижний правый передний
    1504 Жгут проводов, щит моторного отсека
    1505 Жгут проводов, соединения оборудования кузова
    1506 Жгут проводов, демонтируемый (сменный кузов)
    1507 Жгут проводов, ESP шасси
    1508 Жгут проводов, TPM
    1510 Жгут проводов, SCR
    Указатель для иллюстраций
    - Антенна
    - Провода аккумуляторных батарей
    - Интерфейс кабины/шасси
    - ECU в кабине
    - Выключатели
    1000 Жгут проводов, приборы
    1006 Жгут проводов, крыша
    1007 Жгут проводов, пол
    1018 Жгут проводов, система кондиционирования воздуха
    1030 Жгут проводов, двигатель
    1037 Жгут проводов, подъемник тележки
    1040 Жгут проводов, рама
    1047 Жгут проводов, сигнальный маячок на крыше
    1056 Жгут проводов, влагоотделитель воздуха
    1062 Жгут проводов, стояночный отопитель, рама
    1063 Жгут проводов, соединения с прицепом
    1072 Жгут проводов, шасси с пневматической подвеской
    1077 Жгут проводов, задние габаритные фонари
    1083 Жгут проводов, дверь
    1086 Жгут проводов, ABS шасси
    1401 Жгут проводов, электромагнитные клапаны
    1403 Жгут проводов, замедлитель
    1435 Жгут проводов, главный выключатель бортового электропитания
    1436 Жгут проводов, светящийся знак на крыше
    1458 Жгут проводов, привод передних колес
    1460 Жгут проводов, кабина-аккумуляторный ящик
    1470 Жгут проводов, электроуправляемый кронштейн зеркала
    1472 Жгут проводов, индикатор нагрузки
    1476 Жгут проводов, двигатель-кабина
    1493 Жгут проводов, усилитель руля
    1494 Жгут проводов, коробка передач
    1499 Жгут проводов, кабина-коробка передач
    1501 Жгут проводов, передний верхний
    1502 Жгут проводов, нижний левый передний
    1503 Жгут проводов, нижний правый передний
    1504 Жгут проводов, щит моторного отсека
    1505 Жгут проводов, соединения оборудования кузова
    1506 Жгут проводов, демонтируемый (сменный кузов)
    1507 Жгут проводов, ESP шасси
    1508 Жгут проводов, TPM
    1510 Жгут проводов, SCR
    Перечень компонентов
    A01 Блок реле и предохранителей (1000)
    A02L Блок предохранителей, 6 предохранителей (GB:0 D) (1000)
    A02P Блок предохранителей, 6–позиционный (ME:2 C/MF:1 B) (1000)
    A02X Блок предохранителей, 6–позиционный (ME:3 C/MF:3 B) (1000)
    A03 Комбинация приборов (BI:0 B/CP:2 D/ZA RHD:2 B) (1000)
    A04A Холодильник (IQ:3 C) (1007B)
    A04B Холодильник (IQ:3 C) (1460)
    A05 Дисплей, FMS (Система управления автопарком) (BU:3 D/IZ:0 D) (1000)
    A06L Электропривод сиденья (IA:2 B) (1007A)
    A06R Электропривод сиденья (IA:0 B) (1007B)
    A07 Радиоприемник (IU:0 B/IU RHD:0 C) (1000)
    A09 Телефон (IX:0 C) (1000)
    A10 Проигрыватель компакт-дисков (IU:3 B)
    A11 Блок управления, дверной замок (IM:1 B) (1000)
    A12 Блок управления, ABS (Антиблокировочная
    система тормозов) (EE:0 B/EE RHD:0 B/EF:0 C) (1007C)
    A13B Блок управления, TECU (автоматическая коробка передач) (DI:0 B) (DI (1007C)
    A13C Блок управления, TECU (автоматическая коробка передач) (DM:0 C) (1007C)
    A13E Блок управления, TECU (автоматическая коробка передач) (DP:0 C)
    A14 Блок управления, EMS (Система управления двигателем) (CO:2 C) (1030)
    A15 Блок управления, SRS (Система надувных подушек безопасности) (IS:0 B) (1000)
    A16 Блок управления, ECS (Электронное управление пневматической подвеской) (FA:0
    C/FA RHD:0 C/FG:0 D/FG:2 D/) (1007C)
    A17 Блок управления, VECU (ECU автомобиля) (BA:0 C) (1000)
    A18 Блок управления, люк в крыше (IQ:0 C) (1006E)
    A20 Блок управления, иммобилайзер (IM:3 C) (1000)
    A21 Блок управления, EBS (Электронная система
    управления тормозами) (EO:0 C) (EO RHD:0 B) (1007C)
    A24 Блок управления, информационный блок прицепа без ABS (CP:3 C)
    A26 Блок управления, DACU (Блок управления системой помощи водителю) (BE:1 B) (1007C)
    A27 Блок управления, LCM (Блок управления световыми приборами) (GA:0 B/GB:0 C/GC:0
    A/GC RHD:0 A) (1000) A28B Блок управления, выключатель бортового электропитания ADR, встроенное реле электропитания (AE:0 C) (1435B)
    A29 Телефонная трубка, трубка для конфиденциальных разговоров (IX:1 B) (1000)
    A31 Блок управления, охранная сигнализация (NK:0 C) (1000)
    A32 Блок управления, стояночный отопитель (HM:0 C) (1062)
    A33 Тахограф (BM:1 B) (1000)
    A33B Тахограф (BN:1 B) (1006)
    A34B Блок управления, система климат-контроля (HG:0 B) (1000)
    A36 Блок управления, BBM (Блок оборудования кузова) (NC:1 B/NU:1 B/NX:1 B) (1000)
    A39 Блок управления, видеокамера (IZ:0 C) (1000)

    A41 Группа компонентов коробки передач.
    Включает B23, B138 и Y17 (DM:2 B/DP:0 D) (1403)
    A42B Группа компонентов коробки передач.
    Включает B26, Y21, Y22, Y23 и Y26 (DP:2 D) (1494/1499)
    A43 Электрическое управление вентилятором (датчик скорости вентилятора B32, вязкостная
    муфта Y35) (CO:1 D) (1030)
    A44 Кронштейн топливного фильтра (датчик давления топлива B51, топливоподкачивающий
    насос M15) (CO:2 D) (CO:2 C) (1030)
    A45 Топливный фильтр грубой очистки (датчик уровня воды В52, нагреватель R10,
    электромагнитный клапан слива воды Y38) (CO:3 B) (1030)
    A59 Блок управления, RAS (Управляемый задний мост) (FO:1 B) (1493)
    A60 Блок управления, LDWS (Система предупреждения о выезде из полосы движения) (BE:0 E) (1006A)
    A62 Блок управления ADS (Система дозирования AdBlue) (CV:1 C) (1510)
    A75 Датчик скорости рыскания и блок питания, ACC (BE:2 C) (1007C)
    A77 Блок управления, контроль давления в шинах (OA:1 B) (1508)
    A80 Влагоотделитель с электронным управлением (FQ:1 C) (1056)
    A94 Блок управления, шлюз FMS (Система управления автопарком) (BX:0 B) (1000)
    A96 Блок управления, охладитель на крыше (HZ:1 B) (1018)
    A102 Блок управления, Volvo Link (VERS-SAM) (BY:1 C) (1000)
    A106 Блок предохранителей, 3 предохранителя независимый от главного выключателя бортового электропитания (AB:3 B) (1000)
    A109 Блок управления, GSECU (ECU селектора передач) (DC:1 C) (1000)
    A116 Блок управления, усилитель (IV:1 B) (1007B)
    A122 Блок управления, система оплаты дорожных сборов OBU (BZ:0 C/BZ RHD:0 C) (1006A)
    A123 Блок управления системой оплаты дорожных
    сборов DSRC (BZ:1 B/BZ RHD:1 B) (1000)
    A124 Группа компонентов двигателя (реле электропитания K65, предварительное реле M04 стартера) (CO:2 A)
    A125 Блок управления, TGW (Телематический шлюз) (BU:0 C) (1000)
    A126 Блок управления, TTU (Телематический терминал) (BU:2 C) (1000)
    A132 Блок управления, Алколок (IK:0 B) (1000)
    A133 Трубка, Алколок (IK:3 C) (1000)
    B02A Термостат, стояночный отопитель (HI:1 B) (1006A/1006E)
    B02B Термостат, стояночный отопитель (HI:0 B) (1006A/1006E)
    B03_A Датчик, кран рабочего тормоза (EO:0 D) (1504)
    B04 Датчик, обороты двигателя, коленчатый вал (CO:0 D) (1030)
    B05 Датчик, обороты двигателя, распределительный вал (CO:0 D) (1030)
    B06 Датчик, давление воздуха, воздушный ресивер (BA:2 D) (1000)
    B07 Датчик, уровень топлива (BI:2 C) (1040)
    B09B Датчик, температура масла, коробка передач (BI:2 C) (1494)
    B10 Датчик, уровень масла (CO:0 B) (1030)
    B10C Датчик, уровень масла (FO:0 C) (1493)
    B12 Датчик, тахограф/спидометр (BM:2 D) (1494)
    B12B Датчик, тахограф/спидометр (BM:1 D) (1494)
    B13 Датчик, скорость левого колеса 1-го переднего моста (EF:0 D) (1086)
    B13A Датчик, скорость левого колеса 1-го переднего моста (EE:0 D) (1086)
    B13B Датчик, скорость левого колеса 1-го переднего моста (EP:1 B/EP:3 B) (1086)
    B14 Датчик, скорость правого колеса 1-го переднего моста (EF:0 D) (1086)
    B14A Датчик, скорость правого колеса 1-го переднего моста (EE:1 D) (1086)
    B14B Датчик, скорость правого колеса 1-го переднего моста (EP:2 B/EP:3 B) (1086)
    B15 Датчик, скорость левого колеса 1-го заднего ведущего моста (EF:1 D) (1086)
    B15A Датчик, скорость левого колеса 1-го заднего ведущего моста (EE:2 D) (1086)
    B15B Датчик, скорость левого колеса 1-го ведущего заднего моста (EP:1 D/EP:2 D) (1086)
    B16 Датчик, скорость правого колеса 1-го заднего ведущего моста (EF:2 D) (1086)
    B16A Датчик, скорость правого колеса 1-го заднего ведущего моста (EE:3 D) (1086)
    B16B Датчик, скорость правого колеса 1-го ведущего заднего моста (EP:1 D/EP:2 D) (1086)
    B17 Датчик, скорость левого колеса 2-го заднего ведущего моста (EF:2 D/EP:1 D) (1086)
    B18 Датчик, скорость правого колеса 2-го заднего ведущего моста (EF:3 D/EP:1 D) (1086)
    B19 Датчик, скорость левого колеса 2-го переднего моста (EP:1 B) (1086)
    B20 Датчик, скорость правого колеса 2-го переднего моста (EP:2 B) (1086)
    B21 Датчик, температура охлаждающей жидкости двигателя (CO:1 D) (1030)
    B22 Датчик, температура наружного воздуха (BI:2 C) (1503)
    B23A Датчик, температура масла замедлителя (DE:1 D)
    B23B Датчик, температура масла замедлителя (DI:0 D) (1494)
    B24 Датчик, давление воздуха, подъемный пневмобаллон тележки (FA:0 D) (1072)
    B25 Датчик, педаль акселератора (BA:4 D) (1000)
    B26A Датчик, положение сцепления (DE:2 D)
    B27 Датчик, заряд аккумуляторных батарей (BI:2 C) (1435A/1435B)
    B28 Датчик, уровень шасси, передний мост (FA:1 D) (1072)
    B29B Датчик, уровень шасси, левая сторона заднего моста (FA:1 D) (1072)
    B30 Датчик, уровень шасси, правая сторона заднего моста (FA:2 D) (1072)
    B37 Датчик, давление и температура нагнетаемого воздуха (CO:0 D) (1030)
    B37A Датчик, температура наддувочного воздуха (CO:2 B) (1030)
    B37B Датчик, давление наддувочного воздуха (Положение смесителя EGR) (CO:1 B) (1030)
    B38 Датчик, давление и температура масла (CO:1 D) (1030)
    B39 Датчик, давление и температура на воздушном фильтре (CO:1 B) (1030)
    B40A Датчик, индикатор износа тормозных накладок с левой стороны 1-го переднего моста (EP:2 B) (1086)
    B40B Датчик, индикатор износа тормозных накладок с левой стороны 1-го переднего моста (EP:0 B) (1086)
    B41A Датчик, индикатор износа тормозных накладок с правой стороны 1-го переднего моста (EP:3 B) (1086)
    B41B Датчик, индикатор износа тормозных накладок с правой стороны 1-го переднего моста (EP:1 B) (1086)
    B42A Датчик, индикатор износа тормозных накладок с левой стороны 1-го заднего ведущего моста (EP:1 D) (1086)
    B42B Датчик, индикатор износа тормозных накладок с левой стороны 1-го заднего ведущего моста (EP:0 D) (1086)
    B43A Датчик, индикатор износа тормозных накладок с правой стороны 1-го заднего ведущего моста (EP:2 D) (1086)
    B43B Датчик, индикатор износа тормозных накладок
    с правой стороны 1-го заднего ведущего моста
    (EP:2 D) (1086)
    B44B Датчик, индикатор износа тормозных накладок с левой стороны 2-го заднего ведущего моста (EP:0 D) (1086)
    B45B Датчик, индикатор износа тормозных накладок с правой стороны 2-го заднего ведущего моста (EP:0 D) (1086)
    B46B Датчик, индикатор износа тормозных накладок с левой стороны 2-го переднего моста (EP:0 B) (1086)
    B47B Датчик, индикатор износа тормозных накладок с правой стороны 2-го переднего моста (EP:2 B) (1086)
    B49 Датчик, угол поворота рулевого управления (EO:3 A) (1000)
    B49F Датчик, угол поворота рулевого управления (FO:1 D) (1493)
    B49R Датчик, угол поворота рулевого управления (FO:2 D) (1493)
    B50 Датчик, скорость рыскания (EO:4 B) (1507)
    B51 Датчик, давление топлива (CO:2 D) (1030)
    B54 Датчик, давление в картере (CO:0 B) (1030)
    B55 Датчик, давление воздуха, пневмобаллоны подвески 3-го моста (FA:0 D) (1072)
    B56 Датчик, давление воздуха, пневмобаллоны подвески переднего моста (FA:0 D) (1072)
    B57 Датчик, давление воздуха, пневмобаллоны подвески с левой стороны заднего моста (FA:0 D) (1072)
    B58 Датчик, давление воздуха, пневмобаллоны подвески с правой стороны заднего моста
    (FA:1 D) (1072)
    B59 Датчик, температура в кабине (HG:1 B) (1000)
    B60DD Громкоговоритель (IU RHD:1 D/IV:1 D) (1083)
    B60DP Громкоговоритель (IU RHD:1 D/IV:1E) (1083)
    B60LF Громкоговоритель (IU RHD:O D) (1000)
    B60RF Громкоговоритель (IU RHD:1 D) (1000)
    B60DD Громкоговоритель (IU:1 D) (1083)
    B60DP Громкоговоритель (IU:1 D) (1083)
    B60LF Громкоговоритель (IU:0 D/IV:2 E) (1000)
    B60LR Громкоговоритель (IU:2 D/IV:1 D) (1006D/1006E)
    B60RF Громкоговоритель (IU:1 D/IV:2 E) (1000)
    B60RR Громкоговоритель (IU:2 D/IV:2 E) (1006D/1006E)
    B61L Громкоговоритель, высокочастотный (IU
    RHD:0 D/IV:2 D) (1000)
    B61R Громкоговоритель, высокочастотный (IU RHD:1 D/IV:3 D) (1000)
    B61L Громкоговоритель, высокочастотный (IU:0 D) (1000)
    B61_R Громкоговоритель, высокочастотный (IU:1 D) (1000)
    B66 Датчик, температура EGR (CO:0 D) (1030)
    B67 Видеокамера заднего вида (IZ:2 D) (1000)
    B68 Датчик, частота вращения вторичного вала, коробка передач (DI:2 D) (1494)
    B69B Датчик, температура охлаждающей жидкости замедлителя (DM:3 B) (1403)
    B69C Датчик, температура охлаждающей жидкости, замедлитель (DP:0 D) (1403)
    B70 Датчик, скорость левого колеса дополнительного моста впереди заднего ведущего (EP:3 D) (1086)
    B71 Датчик, скорость правого колеса дополнительного моста впереди заднего ведущего (EP:3 D) (1086)
    B72 Датчик, скорость левого колеса дополнительного моста позади заднего ведущего (EP:4 D) (1086)
    B73 Датчик, скорость правого колеса дополнительного моста позади заднего ведущего (EP:4 D) (1086)
    B74B Датчик, индикатор износа тормозных накладок с левой стороны дополнительного моста
    впереди заднего ведущего (EP:2 D) (1086)
    B75B Датчик, индикатор износа тормозных накладок с правой стороны дополнительного моста впереди заднего ведущего (EP:3 D) (1086)
    B76B Датчик, индикатор износа тормозных накладок с левой стороны дополнительного моста
    позади заднего ведущего (EP:3 D) (1086)
    B77B Датчик, индикатор износа тормозных накладок с правой стороны дополнительного моста позади заднего ведущего (EP:3 D) (1086)
    B80 Громкая связь, динамик, микрофон (IX:0 B) (1007A/1007B)
    B85B Датчик, темп. после сажевого фильтра (CH:2 B) (1476)
    B87 Датчик, обороты турбокомпрессора (CO:1 D) (1030)
    B90 Передатчик, датчик движения (NK:2 D) (1006B/1006E)
    B91 Приемник, датчик движения (NK:3 D) (1006B/1006E)
    B96 Датчик, оксиды азота NOx (на базе сети CAN) (CV:1 B) (1510)
    B97 Датчик, температура отработавших газов (перед каталитическим нейтрализатором)
    (CV:3 D) (1510)
    B97B Датчик, температура отработавших газов (перед каталитическим нейтрализатором)
    (CH:2 B) (1476)
    B98 Датчик, температура отработавших газов (после каталитического нейтрализатора) (CV:3
    D) (1510)
    B98B Датчик, температура отработавших газов (после каталитического нейтрализатора) (CH:2 B) (1476)
    B115B Датчик, давление DPF (CH:1 B) (1476)
    B118 Датчик, давление масла (CO:1 D) (1030)
    B119 Датчик, уровень и температура масла (CO:0 B) (1030)
    B120 Радар ACC, адаптивный круиз-контроль (BE:3 D) (1502)
    B122 Датчик, темп. отработавших газов, смонтированный на двигателе (CO:2 A) (1030)
    B138A Датчик, управляющее давление замедлителя (DE:0 D) (1494)
    B138B Датчик, управляющее давление замедлителя (DI:3 B) (1494)
    B142B Датчик, уровень и температура AdBlue (CV:2 D) (1510)
    B151 Датчик, определение прицепа (GB:1 C) (1000)
    B152 Датчик, давление в пневмоприводе тормозов, спереди (BI:3 C) (1504)
    B153 Датчик, давление в пневмоприводе тормозов, сзади (BI:3 C) (1504)
    B154 Двигатель, уровень воды в охладителе на крыше (HZ:2 C) (1018)
    B166 Датчик, перепад давления в EGR (Вентури) (CO:2 B) (1030)
    B184 Громкоговоритель, сабвуфер (IV:3 D) (1007B)
    B187 Датчик, давление топлива дополнительной очистки (CO:3 B) (1030)

    D01 Реле временной выдержки, подъемник тележки, ограничитель нагрузки на ось (FK:3 B) (1007C)
    E01 Лампа, дальний свет (GA:2 C/GA:3 C) (1502/1503)
    E02 Лампа, ближний свет (GA:2 D/GA:3 D) (1502/1503)
    E03 Лампа, прожектор (GA:1 C/GA:3 C) (1502/1503)
    E03A Лампа, прожектор (NI:2 C)
    E03B Лампа, прожектор (NI:2 C)
    E03L Лампа, прожектор (NI:2 D)
    E03R Лампа, прожектор (NI:2 D)
    E05 Лампа, освещение тягово-сцепного устройства (KE:0 D/GH:0 D/GF:1 C) (1063)
    E06 Лампа, фонарь заднего хода (GC:1 D/GC:2 D/GF:1 C) (1040)
    E07 Лампа, противотуманная фара (GA:1 C/GA:3 C) (1502/1503)
    E08 Лампа, стояночный фонарь, передний (GA:1 D/GA:3 D) (1502/1503)
    E09 Лампа, сигнал торможения (GC:1 D/GC:2 D) (1040)
    E10 Лампа, задний габаритный фонарь (GC:1 D/GC:2 D) (1040)
    E11L_C Лампа, боковой габаритный фонарь (GC:0 D) (1077)
    E11L_F Лампа, боковой габаритный фонарь (GC:0 D) (1077)
    E11L_R Лампа, боковой габаритный фонарь (GC:0 D) (1077)
    E11L_W Лампа, боковой габаритный фонарь (GC:0 D) (1077)
    E11R_C Лампа, боковой габаритный фонарь (GC:3 D) (1077)
    E11R_F Лампа, боковой габаритный фонарь (GC:3 D) (1077)
    E11R_R Лампа, боковой габаритный фонарь (GC:3 D) (1077)
    E11R_W Лампа, боковой габаритный фонарь (GC:3 D) (1077)
    E12L Лампа, габаритный фонарь на крыше (GA:4 C) (1006A)
    E12R Лампа, габаритный фонарь на крыше (GA:1 C) (1006A)
    E13 Лампа, указатель поворота (GC:1 D/GC:2 D) (1040)
    E13LF Лампа, указатель поворота (GA:2 C) (1502)
    E13RF Лампа, указатель поворота (GA:3 C) (1503)
    E14_A Лампа, сигнальный маячок (KM:2 D) (1047)
    E14_AR Лампа, сигнальный маячок (KM:1 C) (1047)
    E14_B Лампа, сигнальный маячок (KM:1 D) (1047)
    E14_BR Лампа, сигнальный маячок (KM:2 C) (1047)
    E16_DS Лампа, входное освещение (IH:2 C) (1083)
    E16_PS Лампа, входное освещение (IH:2 C) (1083)
    E17L Лампа, освещение кабины (IH:1 C) (1006B/1006E)
    E17R Лампа, освещение кабины (IH:1 C) (1006B/1006E)
    E18_C Лампа, свет для чтения (IH:0 C/IJ:1 C) (1006D)
    E18_LB Лампа, свет для чтения (IH:0 C/IJ:1 C) (1006D/1006E)
    E18_RB Лампа, свет для чтения (IH:1 C/IJ:2 C) (1006D/1006E)
    E18L Лампа, свет для чтения (IH:0 C/IJ:1 C) (1006D/1006E)
    E18LC Лампа, свет для чтения (IH:0 C/IJ:0 B) (1006C/1006E)
    E18R Лампа, свет для чтения (IH:1 C/IJ:2 C) (1006D/1006E)
    E18RC Лампа, свет для чтения (IH:0 C/IJ:0 B) (1006C)
    E19C Лампа, идентификационный фонарь на крыше (GL:1 C/GL:2 C) (1006A/1436)
    E19L Лампа, идентификационный фонарь на крыше (GL:1 C/GL:2 C) (1006A/1436)
    E19R Лампа, идентификационный фонарь на крыше (GL:1 C/GL:2 C) (1006A/1436)
    E20 Лампа, подсветка пепельницы (IQ:2 C) (1000)
    E21 Лампа, задний противотуманный фонарь (GC:1 D/GC:2 D) (1040)
    E22 Лампа, освещение знака на крыше (KI:0 C) (1436)
    E23 Лампа, освещение багажного отделения (IH:4 C) (1007A)
    E24 Лампа, освещение вещевого лотка (IQ:1 D) (1000)
    E26L Блок фары (GA:1 C) (1502)
    E26R Блок фары (GA:3 C) (1503)
    E27L_1 Блок заднего фонаря (GC:1 D) (1040)
    E27L_2 Блок заднего фонаря (GE:1 C) (1040)
    E27L_3 Блок заднего фонаря (GF:3 C) (1040)
    E27L_4 Блок заднего фонаря (GF:0 C) (1040)
    E27R_1 Блок заднего фонаря (GC:2 D) (1040)
    E27R_2 Блок заднего фонаря (GE:2 C) (1040)
    E28 Стояночный отопитель, UADR (HI:0 C/HM:0 D) (1007A/1062)
    E29C Лампа, наружный индикатор скорости (GL:0 C) (1436)
    E29L Лампа, наружный индикатор скорости (GL:0 D) (1436)
    E29R Лампа, наружный индикатор скорости (GL:0 C) (1436)
    E32ATC Система климат-контроля (HY:2 C/HY RHD:2 C) (1000)
    E32ECC Система климат-контроля (HG:1 C) (1000)
    E33LF Лампа, дополнительные погрузочные фонари (фонари заднего хода) (NA:0 D/NB:0 D) (1506A)
    E33LR Лампа, дополнительные погрузочные фонари (фонари заднего хода) (NA:1 D/NB:1 D) (1506A)
    E33RF Лампа, дополнительные погрузочные фонари (фонари заднего хода) (NA:1 D/NB:1 D) (1506A)
    E33RR Лампа, дополнительные погрузочные фонари (фонари заднего хода) (NA:1 D/NB:1 D) (1506A)
    E34 Лампа, освещение центрального блока оборудования кузова (IH:2 D/ZA RHD:0 D) (1000)
    E39 Лампа, освещение номерного знака (GF:3 B) (1040)
    E39L Лампа, освещение номерного знака (GE:2 C) (1040)
    E39R Лампа, освещение номерного знака (GE:2 C) 1040)
    E73 7-я форсунка (CO:1 D) (1030)
    E79L Лампа, габаритный фонарь на крыше, левый задний (GL:3 C) (1436)
    E79R Лампа, габаритный фонарь на крыше, правый задний (GL:4 C) (1436)
    E82 Стояночный отопитель, ADR (HI:0 C) (1007A)
    G01A Аккумуляторная батарея (AA:0 D/AB:1 D/AE:0 )
    G01B Аккумуляторная батарея (AA:0 D/AB:1 D/AE:0D)
    G02 Генератор (AA:3 D) (1025)
    G05 Аккумуляторная батарея, резервная, Volvo
    Link (VERS-SAM) (BY:0 C) (1000)
    H01 Звуковой сигнал, пневматический (GQ:1 B)(1502)
    H02 Звуковой сигнал (GQ:1 B) (1502)
    H03 Сигнализатор заднего хода, звуковой (GF:0C) (1040)
    H06 Сирена (NK:3 D) (1502/1503)
    K1 Реле, выключатель зажигания, положение вкл.радиоприемника (AC:3 C) (1000)
    K2 Реле, EMS (Система управления двигателем)(BA:1 A) (1000)
    K3 Реле, стартер (AA:2 B/CJ:4 B) (1000)
    K4 Реле, блок предохранителей оборудования кузова (цепь 15) (ME:2 A) (1000)
    K5 Реле, I-shift/Powertronic/Замедлитель (DC:0A/DM:0 A) (1000)
    K6 Реле, вентилятор системы климат-контроля (HY:0 B/HY RHD:0 B) (1000)
    K7 Реле, прерывистый режим работы стеклоочистителя (GM:1 C) (1000)
    K8 Реле, блокиратор диапазона коробки передач (BA:1 A) (1000)
    K9 Реле, лампы освещения кабины (IH:1 A) (1000)
    K10 Реле, освещение тягово-сцепного устройства,рабочее освещение (KE:0 C) (1000)
    K11 Реле, пневматическая подвеска (FA:4 B) (1000)
    K12 Реле, фонарь заднего хода, прицеп (GB:4 D)(1000)
    K13 Реле, управляемое генератором (AA:4 B)
    (1000)
    K14 Реле временной выдержки, подъемник тележки, A-ride (FI:1 B/FK:1 C) (1000)
    K15 Реле временной выдержки, подъемник тележки, A-ride, с ограничителем нагрузки на ось (FK:2 C) (1000)
    K16 Реле временной выдержки, подъемник
    тележки, A-ride, с ограничителем нагрузки на ось (FK:1 C) (1000)
    K20 Реле, короткое замыкание D+, (только для автомобилей ADR) (AE:4 D) (1000)
    K21 Реле, электропривод сиденья (IA:2 B) (1000)
    K22 Реле, вентилятор системы климат-контроля,1-я скорость (стояночного отопителя) (HY:1B) (1000)
    K22 Реле, вентилятор системы климат-контроля,1-я скорость (HY RHD:1 B) (1000)
    K23 Реле, механизм опрокидывания кабины (KA:0C) (1000)
    K24 Реле, централизованная система смазки (FU:0B) (1000)
    K25 Реле, светящийся знак (KI:1 C) (1000)
    K26A Реле, складной рычаг зеркала заднего вида,Япония (IF:0 C) (1000)
    K26B Реле, складной рычаг зеркала заднего вида,Япония (IF:1 C) (1000)
    K30 Реле, сигнальный маячок (KM:0 D) (1000)
    K35 Реле, омыватель фар высокого давления (GM:0 B) (1000)
    K37 Реле, стояночное освещение (NA:1 C/NB:0 C) (1000)
    K38 Реле, подготовка оборудования кузова,переключатель/реле давления 2/свободно (NA:1 C/NB:1 C) (1000)
    K39 Реле, подготовка оборудования кузова,освещение плуга снегоочистителя,прожекторы (NA:1 C/NB:1 C) (1000)
    K40 Реле, подготовка оборудования кузова (NA:3C/NB:3 C) (1000)
    K41 Реле, подготовка оборудования кузова,сменный кузов (NA:2 C/NB:2 C) (1000)
    K42 Реле, подготовка оборудования кузова,прожекторы/свободно (NI:1 B) (1000)
    K43 Реле, подготовка оборудования кузова,внешний пуск/свободно (NC:3 C) (1000)
    K45 Реле, подготовка оборудования кузова, две скорости (NU:2 B) (1000)
    K48 Реле электропитания, пусковой подогрев двигателя (CJ:3 C) (1435A/1435B)
    K49 Реле электропитания, электродвигатель подъемника тележки (FI:3 B/FK:3 D) (1037)
    K51 Реле электропитания, главный выключатель бортового электропитания (AB:0 C/CS:0 C) (1435A)
    K51_A Реле электропитания, главный выключатель бортового электропитания (AB:1 C) (1435A)
    K52 Реле электропитания, главный выключатель бортового электропитания ADR (AE:0 B)>(1435B)
    K54 Реле, 12 В, ABS прицепа (CP:2 D)
    K58 Реле, ограничитель скорости, Volvo Link (BY:3B) (1000)
    K59 Реле, останов двигателя, Volvo Link (BY:4 B)(1000)
    K60 Реле, замок прицепа, Volvo Link (BY:3 D) (1000)
    K61 Реле, дополнительный фонарь заднего хода, грузовой автомобиль (NA:0 C/NB:0 C) (1000)
    K63 Радар, ACC – Адаптивный круиз-контроль (BE:1 B) (1000)
    K64 Реле, управляемый вручную главный выключатель BBOX-EF (AB:1 C) (1000)
    K65 Реле электропитания, предварительное реле стартера (CO:2 B)
    K66 Реле, индикация подъема задка (NB:2 A) (1000)
    L01 Дроссель, подсветка светящегося знака (KI:0D)
    L01L Дроссель, подсветка светящегося знака (KI:2 C)
    L01R Дроссель, подсветка светящегося знака (KI:2D)
    M01 Электродвигатель, очиститель ветрового стекла (GM:2 C) (1504)
    M02 Электродвигатель, насос омывателя ветрового стекла (GM:0 D) (1503)
    M03 Электродвигатель, насос высокого давления омывателя фар (GM:1 D) (1503)
    M04 Электродвигатель, стартер (AA:1 D/CO:2 A)(1025)
    M05 Электродвигатель, насос гидравлического подъемника тележки (FI:3 B/FK:3 C) (1037)
    M06DS Электродвигатель, стеклоподъемник (IE:2 C)(1083)
    M06PS Электродвигатель, стеклоподъемник (IE:3 C)(1083)
    M08 Электродвигатель, регулировка уровня,прожекторы (GA:1 C/GA:3 C) (1502/1503)
    M09DS Электродвигатель, дверной замок (IM:1 D)(1083)
    M09PS Электродвигатель, дверной замок (IM:2 D)(1083)
    M10 Электродвигатель, люк в крыше (IQ:0 E)
    M11 Электродвигатель, насос механизма опрокидывания кабины (KA:0 D) (1502/1503)
    M13 Электродвигатель, насос охлаждающей жидкости, стояночный отопитель (HP:0 C)(1062)
    M14 Электродвигатель, насос централизованной системы смазки (FU:0 C) (1401)
    M17 Электродвигатель, складной рычаг зеркала заднего вида, Япония (IF:0 D) (1470)
    M27 Электродвигатель, вентилятор охладителя на крыше (HZ:1 C)
    M28 Электродвигатель, омыватель, охладитель на крыше (HZ:2 C) (1018)
    R01 Нагреватель, пусковой подогрев двигателя (CO:0 D) (1030)
    R02L Нагреватель, зеркало заднего вида (IE:0 D) (1504)
    R02R Нагреватель, зеркало заднего вида (IE:1 D) (1504)
    R04 Прикуриватель (IQ:2 C) (1000)
    R05 Нагреватель, влагоотделитель (FQ:0 C) (1056)
    R11 Нагреватель, кофеварка (ME:1 B) (1000)
    R13 Резистор, регулировка фар LCP (GU:1 B) (1000)
    R14 Согласующий резистор (XB:2 D)
    R17 Резистор (AB:2 B/AE:3 C)
    R18 Нагреватель, влагоотделитель с электронным управлением (FQ:1 C) (1056)
    R21 Согласующий резистор (OA:3 C) (1000)
    R23A Нагреватель, шланг AdBlue (CV:1 D) (1510)
    R23B Нагреватель, шланг AdBlue (CV:2 D) (1510)
    R23C Нагреватель, шланг AdBlue (CV:2 D) (1510)
    R23D Нагреватель, шланг AdBlue (CV:1 D) (1510)
    R23J Нагреватель, шланг AdBlue (CV:1 D) (1510)
    R33 Согласующий резистор (BE:3 D) (1502)
    R35 Согласующий резистор (XC:2 C)
    R36 Нагреватель, корпус фильтра AdBlue (CV:0 E) (1510)
    R37 Согласующий резистор, шина CAN (BE:2 D)
    R43 Согласующий резистор (XC:4 D) (1000)
    S01 Переключатель, главное освещение,многопозиционный (GA:0 A/GU:1 B) (1000)
    S02 Переключатель подрулевого рычага,дальний/ближний свет, указатели поворота(GA:2 B) (1000)
    S03 Выключатель, погрузочные/рабочие фонари (KE:1 B/ZA RHD:2 B) (1000)
    S04 Переключатель, вентилятор системы климат-контроля (HY:1 B/HY RHD:1 A) (1000)
    S05A Переключатель, освещение кабины,многопозиционный (IH:3 B) (1000)
    S05B Переключатель, освещение кабины,многопозиционный (IH:3 B) (1006D/1006E)
    S06 Переключатель подрулевого рычага,очиститель ветрового стекла,многопозиционный (BI:3 B/GM:3 B)(1000)
    S07 Переключатель, моторный тормоз,многопозиционный (BA:3 B) (1000)
    S08 Выключатель, механизм блокировки заднего межколесного дифференциала (DU:1 B) (1000)
    S09 Переключатель, механизм блокировки дифференциала, межосевого и заднего межколесного, многопозиционный (DU:1 B) (1000)
    S10 Выключатель, светящийся знак на крыше (KI:1B) (1006A)
    S11 Переключатель, подъемник тележки,многопозиционный (FI:0 B/FK:0 B) (1000)
    S11A Переключатель, подъемник тележки,многопозиционный (FA:3 B/FA RHD:3 A) (1000)
    S14A Выключатель, кнопочный, звуковой сигнал (GQ:1 D)
    S14B Выключатель, кнопочный, звуковой сигнал (GQ:1 D)
    S15 Выключатель, пусковой (AC:1 B/AE:0 B) (1000)
    S16 Выключатель, кнопочный, пневматический звуковой сигнал (GQ:2 D)
    S17 Выключатель, привод передних колес (DU:2 B) (1000)
    S18 Выключатель, механизм блокировкипереднего дифференциала (DU:2 B) (1000)
    S19 Выключатель, дополнительный (NA:3 B/NB:3B) (1000)
    S20 Выключатель, блокировка 3-го моста (FO:2B) (1000)
    S21A Выключатель, стояночный отопитель (HI:2 B/ZARHD:0 B) (1000)
    S21B Выключатель, стояночный отопитель (HI:3 B)(1006D/1006E)
    S23 Переключатель, люк в крыше,многопозиционный (IQ:0 B) (1006A)
    S24 Переключатель подрулевого рычага,замедлитель, многопозиционный (BA:3 B)>(1000)
    S25 Переключатель, круиз-контроль (BA:2 B) (1000)
    S26A Выключатель, насос механизмаопрокидывания кабины (KA:0 B) (1000)
    S26B Выключатель, насос механизма опрокидывания кабины (KA:0 D) (1502/1503)
    S27 Выключатель, освещение вещевого лотка (IQ:1C) (1000)
    S28A Выключатель, коробка отбора мощности (DQ:0B) (1000)
    S28B Выключатель, коробка отбора мощности (NC:0C/NU:0 B/NX:0 B) (1000)
    S30 Переключатель, многофункциональный дисплей (BI:3 B) (1000)
    S31 Выключатель, TCS (Система контроля силы тяги) (EO:1 A) (1000)
    S32 Выключатель, удержание тормозов (EO:1 B)(1000)
    S33 Выключатель, тормоза прицепа (EO:0 B) (1000)
    S34 Блок выключателей, клавиатура рулевого колеса (IS:1 D) (1000)
    S36DS Блок выключателей, дверные устройства (IE:0B) (1083)
    S36PS Блок выключателей, дверные устройства (IE:3B) (1083)
    S37 Выключатель, видеокамера заднего вида,включение видеокамеры (IZ:1 B) (1000)
    S38 Выключатель, ADR, аварийный выключатель,кабина (AE:1 B) (1000)
    S39 Выключатель, ADR, аварийный выключатель,наружный (AE:1 C) (1007A)
    S39 Выключатель, ADR, аварийный выключатель,наружный (AE:2 C) (1007B)
    S40 Выключатель, видеокамера заднего вида,выбор видеокамеры (IZ:2 B)
    S43 Реле давления, индикатор стояночного тормоза, Н.ЗАМК. (BA:1 D) (1000)
    S45 Датчик положения, индикатор блокировки заднего межколесного дифференциала,Н.ЗАМК. или Н.РАЗОМК. (DU:3 C) (1040)
    S45R Датчик положения, индикатор блокировки заднего межколесного дифференциала,Н.ЗАМК. или Н.РАЗОМК. (DU:3 C) (1040)
    S46 Реле давления, индикатор подъемника тележки, Н.РАЗОМК. (FI:2 D/FK:3 E) (1037)
    S47 Выключатель положения, индикатор низшей передачи делителя, Н.РАЗОМК. (BI:1 D) (1494)
    S48A Реле давления, сигнал торможения,Н.РАЗОМК. (ABS/UABS) (GB:3 B) (1401)
    S48B Реле давления, сигнал торможения,Н.РАЗОМК. (регулирующий клапан прицепа ABS/UABS) (GB:3 B) (1401)
    S48C Реле давления, сигнал торможения,Н.РАЗОМК. (регулирующий клапан прицепа ABS/UABS) (GB:3 A) (1000)
    S49 Датчик положения, фонари заднего ходаН.РАЗОМК. (GB:3 D) (1494)
    S52_L Бесконтактный выключатель, запорный механизм кабины, Н.РАЗОМК. (BI:1 C) (1007A)
    S52_R Бесконтактный выключатель, запорный механизм кабины, Н.РАЗОМК. (BI:1 D) (1007B)
    S53 Датчик положения, индикатор привода передних колес, Н.РАЗОМК. (DU:4 C) (1458)
    S54 Датчик положения, блокировка переднего межколесного дифференциала, Н.РАЗОМК.(DU:4 C) (1458)
    S55 Термовыключатель (HP:0 C) (1062)
    S56 Термовыключатель, подъемник тележки,Н.ЗАМК. (FI:3 C/FK:3 D) (1037)
    S57L Датчик положения, освещение багажного >отделения, Н.ЗАМК. (IH:4 D) (1007A)
    S57R Датчик положения, освещение багажного отделения, Н.ЗАМК. (IH:3 D) (1007B)
    S58 Датчик положения, педаль сцепления,Н.РАЗОМК. (BA:3 D) (1000)
    S59 Датчик положения, педаль тормоза,Н.РАЗОМК. (BA:3 D) (1000)
    S60A Реле давления, масло в усилителе руля,Н.ЗАМК. (FP:0 C) (1493)
    S60B Реле давления, масло в усилителе руля,Н.ЗАМК. (FP:0 C) (1493)
    S63 Датчик положения, низшая передачадемультипликатора (BA:0 B) (1494)
    S64 Реле давления воздуха, ресивер стояночного тормоза, Н.ЗАМК. (EO:1 B) (1000)
    S66_L Блок выключателей, ECS (Система электронного управления подвеской),полная пневматическая подвеска (FA:2 D)(1007A/1007B)
    S66_R Блок выключателей, ECS (Система электронного управления подвеской), полная
    пневматическая подвеска (FA RHD:2 E)(1007A/1007B)
    S68 Датчик, уровень охлаждающей жидкости (CO:1C) (1030)
    S69 Бесконтактный выключатель, положение подъемника тележки, Н.РАЗОМК. (FK:1 D)(1037)
    S70 Датчик положения, расходомер, усилитель руля, Н.ЗАМК. (FP:0 C) (1493)
    S71 Реле давления, нагнетание компрессора,Н.РАЗОМК. (BA:0 D) (1056)
    S73 Выключатель, звуковая сигнализация заднего хода (GC:4 A) (1006A)
    S73_2 Выключатель, звуковая сигнализация заднего хода (GC RHD:3 B) (1006A)
    S74 Выключатель, отопитель кабины на кратковременных стоянках (HP:0 B) (1000)
    S75 Выключатель, сигнальный маячок (KM:0 B)(1000)
    S76 Выключатель, прожекторы (NA:4 B/NB:4 B)(1000)
    S76A Выключатель, прожекторы (NI:4 C) (1006A)
    S77 Выключатель, аварийный вызов (BU:1 B) (1000)
    S78 Блок переключателя, TIS (Дорожнаяинформационная система) (BU:3 B) (1000)
    S79A Выключатель, дополнительные рабочиефонари (фонари заднего хода), ручного включения (NA:1 B/NB:1 B) (1000)
    S79B Выключатель, дополнительные рабочие фонари (фонари заднего хода), ручного
    включения (NA:2 B) (1000)
    S79D Выключатель, дополнительные рабочие фонари (фонари заднего хода), ручного включения (NA:0 B/NB:0 B) (1000)
    S80 Датчик положения, передний люк (NK:1 D)(1504)
    S83 Выключатель, замок контейнера (NA:2 B/NB:2B) (1000)
    S84 Переключатель, режим тахографа (BN:0 C)(1006)
    S86 Выключатель, складной рычаг зеркала заднего вида, Япония (IF:1 B) (1000)
    S88L Датчик положения, дверь, Н.ЗАМК. (BY:2D/NK:0 D) (1007A)
    39Группа 37 Переведенная версия схем соединений электрооборудования Перечень компонентов
    S88R Датчик положения, дверь, Н.ЗАМК. (BY:2D/NK:0 D) (1007B)
    S95 Выключатель, сигнал тревоги (NK:2 A) (1000)
    S96 Выключатель, сокращенная установка,охранная сигнализация (NK:2 B) (1000)
    S165 Выключатель, Служба техпомощи Volvo (VERS-SAM) (BY:2 B) (1000)
    S166 Выключатель, сигнал тревоги, Volvo Link,(VERS-SAM) (BY:3 B) (1000)
    S169 Выключатель, главный выключатель аккумуляторных батарей (AB:2 C) (1435)
    S171 Выключатель, GLU (Блок рычага переключения передач) (DC:1 D) (1007)
    S187 Выключатель, ночной светящийся знак на крыше (IJ:2 B) (1006A)
    S188 Выключатель, ночная подсветка панели
    приборов (IJ:2 B) (1000)
    S202 Выключатель, LDWS (Система предупреждения
    о выезде из полосы движения) (BE:0 B) (1000)
    S203 Выключатель, BBOX-EF ручной эл./механ.
    (AB:1 C) (1460)
    S210 Выключатель, наружные идентификационные
    фонари (GL:2 B) (1006A)
    S212 Выключатель, подъем задка (NB:1 B) (1000)
    U01_A Модулятор, EBS, левый передний (EP:0 A)
    (1086)
    U02_A Модулятор, EBS, правый передний (EP:1 A)
    (1086)
    U03_A Модулятор, EBS, задний мост (EP:1 C) (1086)
    U03_B Модулятор, EBS, задний мост (EP:0 C) (1086)
    U04_A Модулятор, EBS, дополнительный мост
    впереди заднего ведущего (EP:2 C) (1086)
    U05_A Модулятор, EBS, прицеп (EO:3 B) (1401)
    U06B11 Преобразователь напряжения (IR:1 B) (1007C)
    U06R11 Преобразователь напряжения (IR:1 B) (1007C)
    U06R19 Преобразователь напряжения (IR:0 B) (1007C)
    U07_A Модулятор, EBS, дополнительный мост позади
    заднего ведущего (EP:3 C) (1086)
    U08_A Модулятор, EBS, передний (EP:2 A) (1086)
    U10 Преобразователь напряжения, 12 В, ABS
    прицепа, (CP:4 B)
    U12 Преобразователь напряжения, Volvo Link,
    (VERS-SAM) (BY:1 B) (1000)
    V02 Блок диодов (AE:2 B) (1000)
    V03 Диод (GG:3 B)
    V04 Диод (FI:0 D/FK:0 D) (1037)
    V05 Диод (FK:2 D)
    V07 Светодиод, индикатор, охранная сигнализация
    (NK:2 C) (1000)
    V08 Диод (NU:2 B) (1000)
    V09 Диод (CP:2 B)
    V10 Диод (CP:2 C)
    V11 Диод (CP:3 C)
    V25 Диод (IH:3 B)
    V27 Диод (DQ:1 C)
    V28 Диод (DQ:1 C)
    W02 Антенна, иммобилайзер (IM:3 B) (1000)
    X01 Разъем, диагностическая система автомобиля
    (XA:0 C) (1000)
    X02 Соединение с прицепом, ABS/EBS (1063)
    X03 Соединение с прицепом, 15-штекерный разъем
    (1063)
    X04 Соединение с прицепом, 7-штекерный разъем,
    24 N (1063)
    X05 Соединение с прицепом, 7-штекерный разъем,
    24 S (1063)
    X06 Разъем, 31-штекерный, с левой стороны рамы,
    подготовка для оборудования кузова (1505)
    X07B Розетка, 12 В (IR:1 D) (1000)
    X08 Контактная катушка, надувная подушка
    безопасности (IS:0 C) (1000)
    X09 Скользящий контакт, звуковой сигнал (GQ:1
    C) (1000)
    X10 Электрический ввод B+, кабина (AC:0 B) (1000)
    X25 Разъем электропитания, подъемник
    тележки/дополнительное оборудование (AA:1
    B) (1037)
    X54 Разъем электропитания, двигатель (B+) (AA:1
    D) (1030)
    X55 Разъем, помощь при пуске (AA:1 C) (1435)
    Y02 Электромагнитный клапан, блокировка
    заднего межколесного дифференциала (DU:1
    D) (1401)
    Y03 Электромагнитный клапан, механизм
    блокировки заднего межосевого
    дифференциала (DU:1 D/ZA RHD:3 B) (1401)
    Y05 Электромагнитный клапан, подъемник
    тележки (FI:0 D/FK:0 D) (1037)
    Y06 Электромагнитный клапан, блокиратор
    демультипликатора (BA:0 B) (1494)
    Y08 Электромагнитный клапан, привод передних
    колес (DU:2 D) (1458)
    Y09 Электромагнитный клапан, блокировка
    дифференциала, передний мост (DU:2 D)
    (1458)
    Y10 Электромагнитный клапан, блокировка 3-го
    моста (FM:0 C) (1072)
    Y11 Блок электромагнитных клапанов, ABS, левый
    передний (EE:0 D/EF:0 D) (1086)
    Y11_A Блок электромагнитных клапанов, ABS, левый
    передний (EO:3 D) (1086)
    Y12 Блок электромагнитных клапанов, ABS,
    правый передний (EE:1 D/EF:1 D) (1086)
    Y12_A Блок электромагнитных клапанов, ABS,
    правый передний (EO:4 D) (1086)
    Y13 Блок электромагнитных клапанов, ABS, левый
    задний (EE:2 D/EF:1D) (1086)
    Y14 Блок электромагнитных клапанов, ABS,
    правый задний (EE:3 D/EF:2 D) (1086)
    Y15 Блок электромагнитных клапанов, ABS, левый,
    3-го моста (EF:2 D) (1086)
    Y16 Блок электромагнитных клапанов, ABS,
    правый, 3-го моста (EF:3 D) (1086)
    Y17A Электромагнитный клапан, замедлитель (DE:0
    D)
    Y17B Электромагнитный клапан, замедлитель (DI:2
    D) (1494)
    Y18A Электромагнитный клапан, PTO (Коробка
    отбора мощности) (DQ:0 D) (1401)
    Y18B Электромагнитный клапан, PTO (Коробка
    отбора мощности) (DI:0 C) (1494)
    Y18C Электромагнитный клапан, PTO (Коробка
    отбора мощности) (NC:0 D/NU:0 C/NX:0 D)
    40Группа 37 Переведенная версия схем соединений электрооборудования Перечень компонентов
    Y18G Электромагнитный клапан, PTO (Коробка
    отбора мощности) (DP:2 B) (1499)
    Y18H Электромагнитный клапан, PTO (Коробка
    отбора мощности) (DP:2 B) (1499)
    Y21 Электромагнитный клапан, медленное
    выключение сцепления (DE:2 D)
    Y22 Электромагнитный клапан, быстрое
    выключение сцепления (DE:3 D)
    Y23 Электромагнитный клапан, быстрое включение
    сцепления (DE:3 D)
    Y25 Блок электромагнитных клапанов,
    регулирование уровня, пневматическая
    подвеска (FA:1 B) (1072)
    Y26 Электромагнитный клапан, медленное
    управление сцеплением (DE:2 D)
    Y29 Блок электромагнитных клапанов,
    дополнительный мост (FA:1 B) (1072)
    Y30C Блок электромагнитных клапанов, коробка
    передач (DI:0 D) (1494)
    Y31 Электромагнитный клапан, блокиратор
    диапазона (BA:1 B) (1494)
    Y32 Дозирующий топливный насос, стояночный
    отопитель (HI:0 B/HM:0 D) (1040)
    Y33 Электромагнитный клапан, UI
    (насос-форсунки) (CO:3 D) (1030)
    Y34 Привод, система EGR (Lisk) (CO:1 D) (1030)
    Y37 Блок электромагнитных клапанов, AVU (CO:2
    B) (1030)
    Y37A Блок электромагнитных клапанов, AVU (Блок
    воздушных клапанов) (CO:3 B) (1030)
    Y37B Блок электромагнитных клапанов, AVU
    (Butterfly) (CO:3 B) (1030)
    Y39 Электромагнитный клапан, VCB (CO:3 D) (1030)
    Y40 Блок электромагнитных клапанов, передний
    мост, пневматическая подвеска (FA:0 B) (1072)
    Y42 Муфта, электромагнитная компрессора
    кондиционера (HG:0 D/HY:2 D) (1025)
    Y43L Натяжитель ремня безопасности,
    пиротехнический (IS:2 D) (1007A)
    Y43R Натяжитель ремня безопасности,
    пиротехнический (IS:3 D) (1007B)
    Y44 Надувная подушка безопасности,
    пиротехническая (IS:0 D)
    Y48A Электромагнитный клапан, замок контейнера
    (NA:3 D/NB:2 D) (1506A)
    Y48B Электромагнитный клапан, замок
    тягово-сцепного устройства (NA:4 D/NB:3 D)
    (1506A)
    Y49 Электромагнитный клапан, стояночный тормоз
    (NU:2 C) (1504)
    Y51A Электромагнитный клапан, регенерация (FQ:2
    C) (1056)
    Y51B Электромагнитный клапан, управление
    компрессором (FQ:2 C) (1056)
    Y53 Блок электромагнитных клапанов, RAS (FO:3
    D) (1493)
    Y54 Блок управления VGT (Турбокомпрессор с
    изменяемой геометрией) (CO:0 B) (1030)
    Y72 Электромагнитный клапан, пневматический
    звуковой сигнал (GQ:0 B) (1504)
    Y80 Электромагнитный клапан, блок дозирования
    AdBlue (CV:3 D) (1510)
    Y81B Электромагнитный клапан, подогрев бака
    AdBlue (CV:0 D) (1510)
    Y88 Электромагнитный клапан, дополнительный
    мост, пневматическая подвеска, подъемник
    тележки (FA:2 B) (1072)
    Y103 Предохранительный клапан, топливная
    система, ATI (CO:0 B) (1030)
    41Группа 37 Переведенная версия схем соединений электрооборудовани
    Категория: статьи по ремонту | Добавил: b8229 (11.04.2016)
    Просмотров: 4851 | Теги: FM, volvo, соединений, FH, схема | Рейтинг: 0.0/0
    Всего комментариев: 0
    Добавлять комментарии могут только зарегистрированные пользователи.
    [ Регистрация | Вход ]
