VOLVO FH (4) Предохранители и реле
VOLVO FH (4)  Предохранители и реле

Предохранители



F01 Розетка электропитания 12 Вольт
F02 - -.
F03 Подготовка для TV,электропитание
F04 - -
F05 - -
F06 Переключатель кузова (опционно),электропитание
F07 Центр электрооборудования кузова (опционно), главный источник питания 1 (30А)
F08 Центр электрооборудования кузова (опционно), главный источник питания 2 (20А)
F09 - -
F10 - -
F11 Дополнительные точечные лампы на крыше, EL1-
F12 Сигнальные лампы проблескового маяка на крыше, EL4
F13 Обогреватель сидений водителя и пассажира,Алкозамок, источник питания работы двигателя
F14 - -
F15 Трафарет с подсветкой на крыше или крыша, EL 5
F16 Дальний свет внутри зоны трафарета, EL 0
F17 -
F18 HMIIOM (модуль ввода/вывода интерфейса "человек-машина"), электропитание
F19 BBM (Модуль кузова (опционно)), электропитание
F20 DDM/PDM (Модуль двери водителя/пассажира) справа,электропитание
F21 SID (Дополнительная приборная панель), электропитание
F22 Солнцезащитный козырёк,электропитание наклона спального места
F23 Тахограф, электропитание
F24 Приборы, электропитание
F25 Система сбора платы за проезд, электропитание
F26 - -.
F27 VMCU
F28 VMCU
F29 Обогрев правого зеркала
F30 Обогрев левого зеркала
F31 DACU (Блок управления системы помощи водителю),
F32 APM (Контроль давления воздуха)
F33 Беспроводное дистанционное управление
F34 Электрический замок передней крышки
F35 -
F36 -
F37 ABS/EBS, электропитание
F38 CCM (Модуль климат-контроля),
F39 Обогреватель топливопровода,
F40 Тахограф, электропитание цепи зажигания
F41 EMS (Система управления двигателем), основное электропитание ECU
F42 Управляемые нагрузки 1 блока EMS
F43 Обогреватель топливного фильтра
F44 Управляемые нагрузки 2 блока EMS
F45 Электропитание мотора насоса наклона кабины
F46 ABS/EBS прицепа,
F47 -
F48 -
F49 Основное электропитание шасси кузова (опционно)
F50 Вспомогательное электропитание кофеварки
F51 Электродвигатель стеклоочистителя ветрового стекла, вкл/выкл низкой/ высокой скорости
F52 Питание электродвигателя люка в крыше
F53 Переключатель видео,
F54 - -.
F55 Сигнализация, электропитание.
F56 -
F57 Внутреннее освещение
F58 Усилитель, электропитание
F59 Преобразователь, электропитание в верхней полке
F60 Преобразователь, электропитание в приборной панели
F61 DDM/PDM (Модуль двери водителя/пассажира) слева,электропитание
F62 Диагностический разъем OBD,электропитание
F63 CIOM (Кабинный модуль ввода/вывода), электропитание
F64 Розетка электропитания 24В 1 в приборной панели
F65 Розетка электропитания 24В 2 в панели спального места
F66 TIS (Транспортная информационная система) и Телематическая система,
F67 Прикуриватель
F68 VMCU
F69 Кабинный стояночный обогреватель, электропитание
F70 TECU (электронный модуль управления коробкой передач)
F71 Электродвигатель насоса омывателя фар
F72 -
F73 Центр электрооборудования кузова (опционно),электропитание зажигания
F74 Центр электрооборудования кузова (опционно),электропитание зажигания
F75 Холодильник,
F76 - -.
F77 - -.
F78 - -.
F79 - -.
F80 LECM (Модуль управления жилой средой),
F81 SRS (Система пассивной безопасности), подушка безопасности, электропитание цепи зажигания
F82 -
F83 -
F84 -
F85 FMS (Система управления автопарком), разъем, электропитание цепи зажигания
F86 - -.
F87 - -.
F88 Алкозамок, электропитание
F89 - -.
F90 Электродвигатель сиденья
F91 Разъем FMS, электропитание
F92 Тахограф, адаптация-выключатель ADR
F93 СВЧ-печь
F94 адаптация-выключатель ADR
F95 адаптация-выключатель ADR

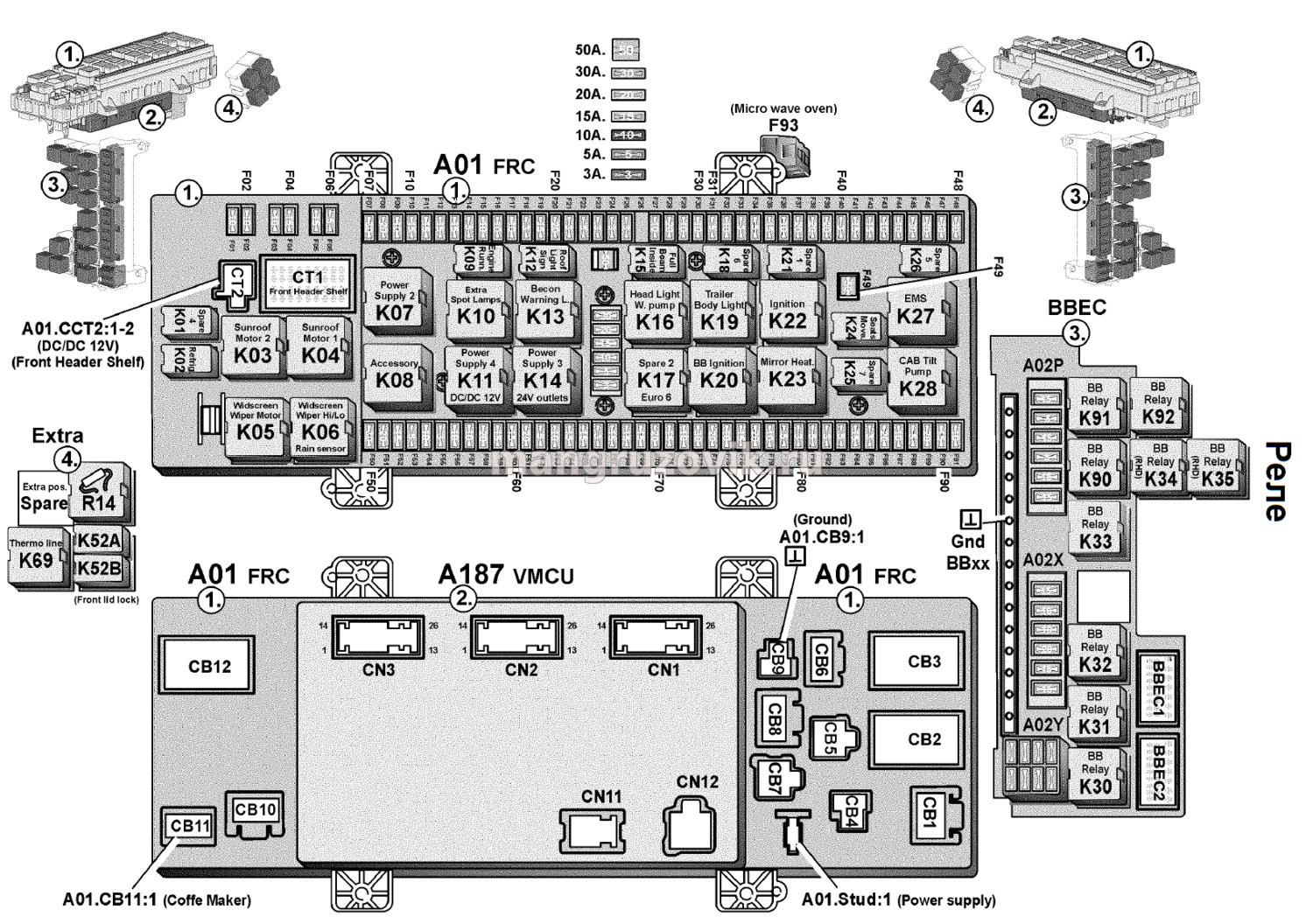

Главный предохранитель в аккумуляторном ящике

FM1 Электропитание кузова (опционно)
FM2 Кабина, основное электропитание,
FM3 FCIOM, электропитание 1
FM4 CCIOM, электропитание 1
FM5 RCIOM, электропитание 1
FM6 FCIOM, электропитание 2
FM7 CCIOM, электропитание 2
FM8 RCIOM, электропитание 2
FM9 RASEC, электропитание
FM10 IPC, электропитание
FM11 ACM, электропитание
FM12 EAS, электропитание

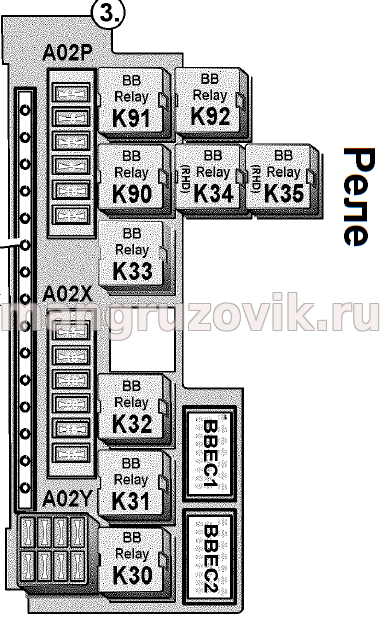

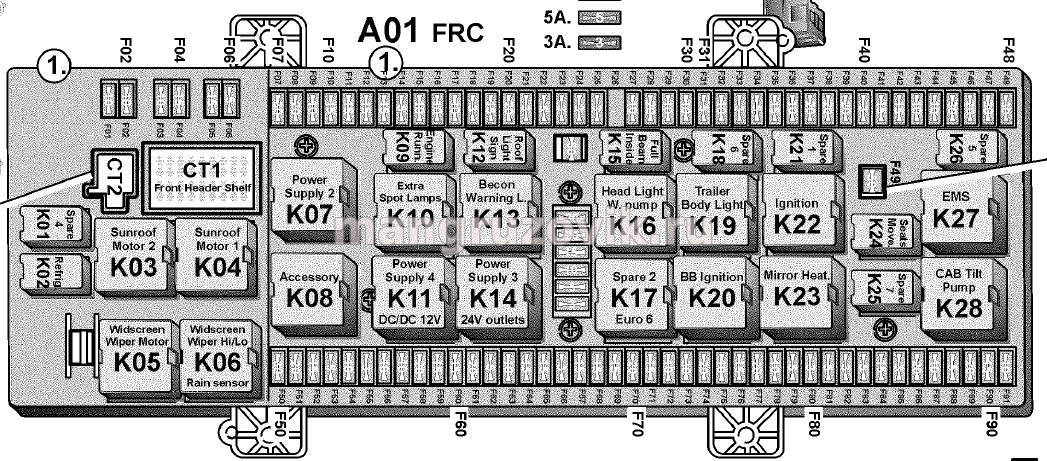

Реле

K01 -.
K02 Реле, холодильник
K03 Реле, электродвигатель люка 2
K04 Реле, электродвигатель люка 1
K05 Реле, передний стеклоочиститель вкл/выкл
K06 Реле, передний стеклоочиститель, низкая/высокая скорость
K07 Реле, центр электрооборудования кузова (опционно), электропитание
K08 Реле, дополнительное оборудование
K09 Реле, обогреватель сидений
K10 Реле, центр электрооборудования кузова (опционно), дополнительные точечные лампы
K11 Реле, электропитание 4
K12 Реле, трафарет с подсветкой на крыше
K13 Реле, сигнальные лампы проблескового маяка
K14 Реле, электропитание 3
K15 Реле, дальний свет внутри зоны трафарета
K16 Реле, насос омывателя фар
K17 TECU (электронный модуль управления коробкой передач)
K18 -.
K19 -.
K20 Реле, цепь зажигания BB
K21 Реле, обогрев зеркал
K22 Реле, зажигание
K23 -.
K24 Реле, регулируемое сиденье
K25 -.
K26 -.
K27 Реле, система управления двигателем
K28 Реле, насос наклона кабины
K30 Реле, включение заднего подъемника/кран
K31 Реле, дополнительная точечная лампа передняя EL6
K32 Реле, боковая рабочая фара заднего хода EL2
K33 Реле, рабочая фара кабины/кузова EL3
K34 -.
K35 -.
K48 Силовое реле, предварительный подогрев двигателя
K52A Силовое реле, FLL мотор 1-
K52B Силовое реле, FLL мотор 2-
K65 Реле, стартер-
K69 Реле, топливный подогреватель
K70A Реле, адаптация-выключатель ADR3/SLP
K70B Реле, адаптация-выключатель ADR3/SLP
K71 Реле, переключатель аудио, телематика, L+
K90 Реле-
K91 Реле-
K92 Реле-
K95 Реле, микроволновая печь
K96 Реле-
