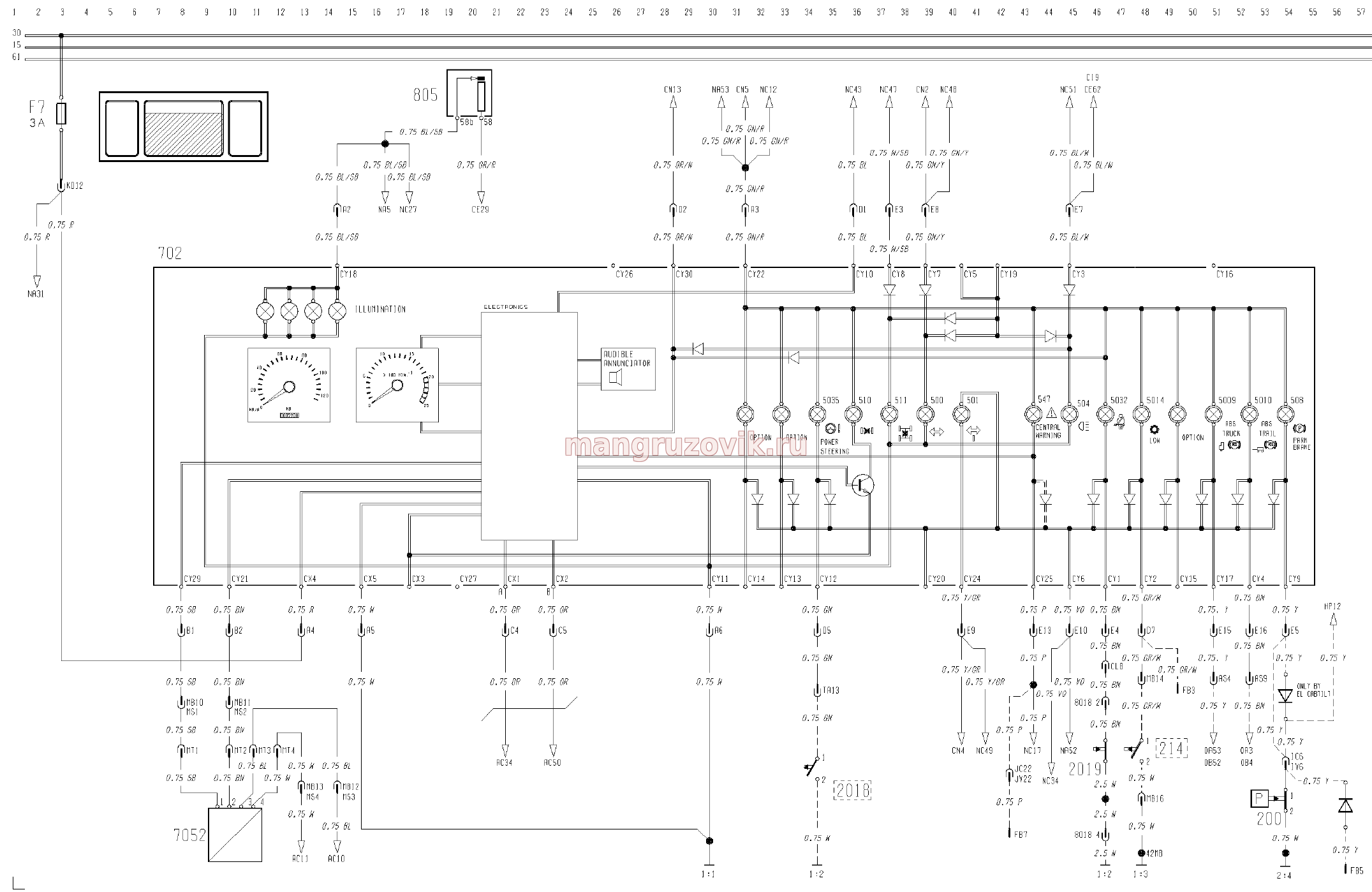

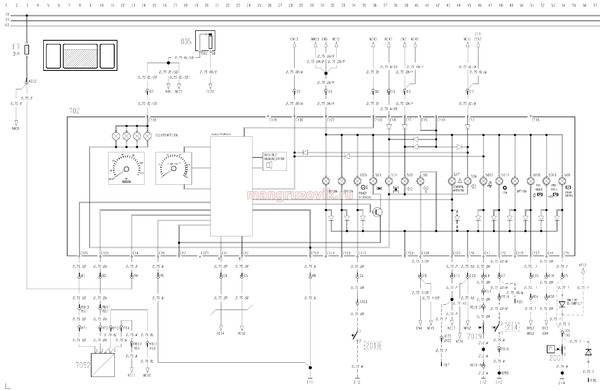

Электрическая схема от Вольво ФШ12 и ФШ16 выпуска после 1998 года с таким блоком предохранителей и реле

- предохранителей в монтажном блоке должно быть 48 штук,
Смотреть назначение предохранителей
если предохранителей 36 штук, тогда эта электрическая схема частично не подойдет.

Легенда к электрической схеме VOLVO FH 12, FH 16 1 серии- описание компонентов на схемах.

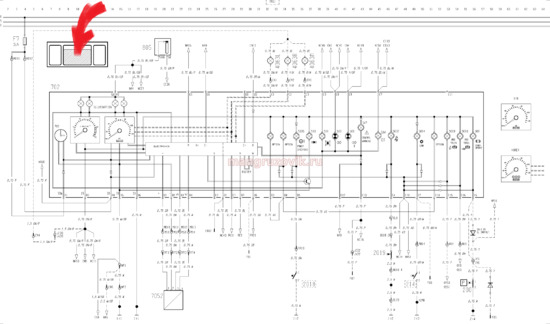

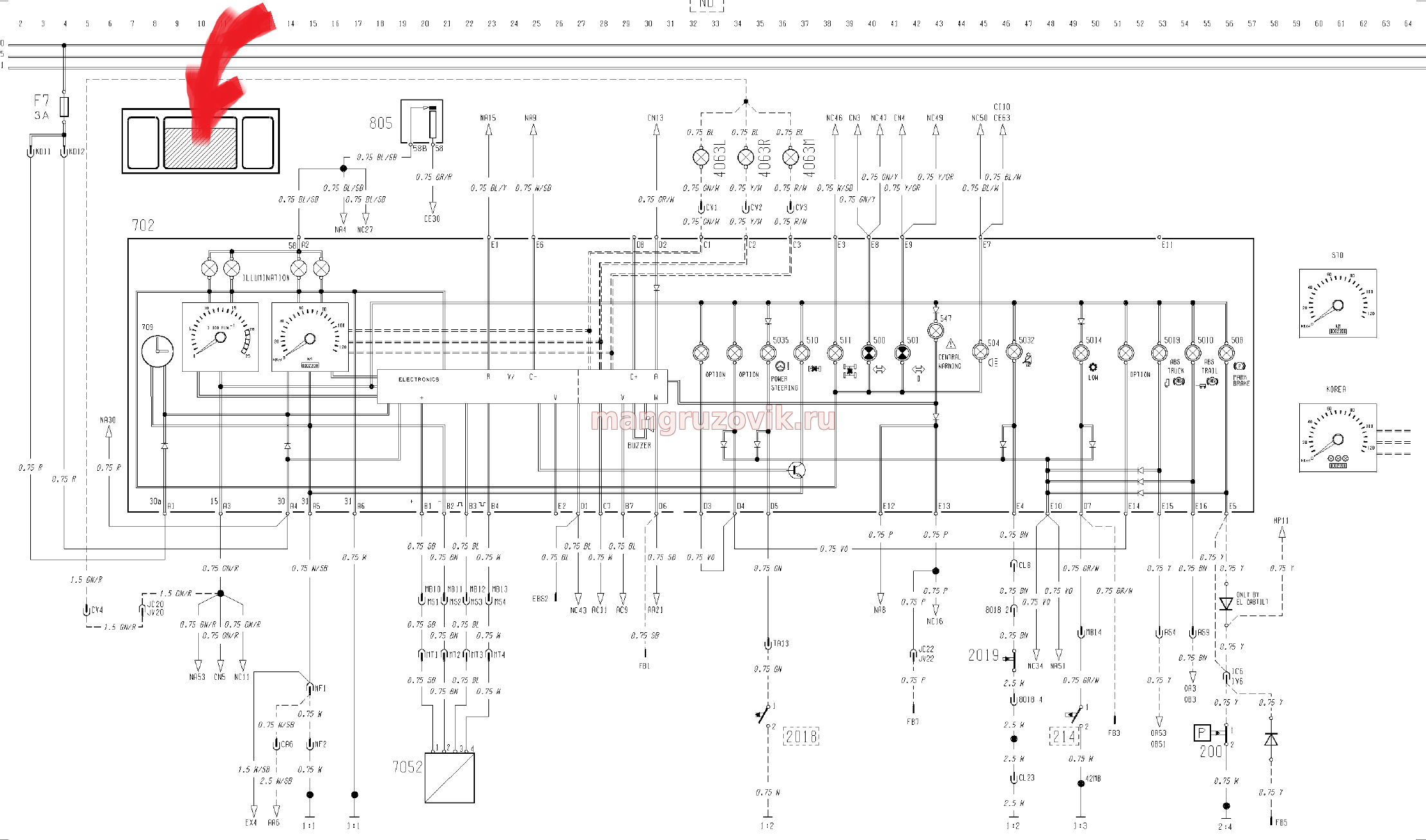

2 вариант щитка приборов с тахографом

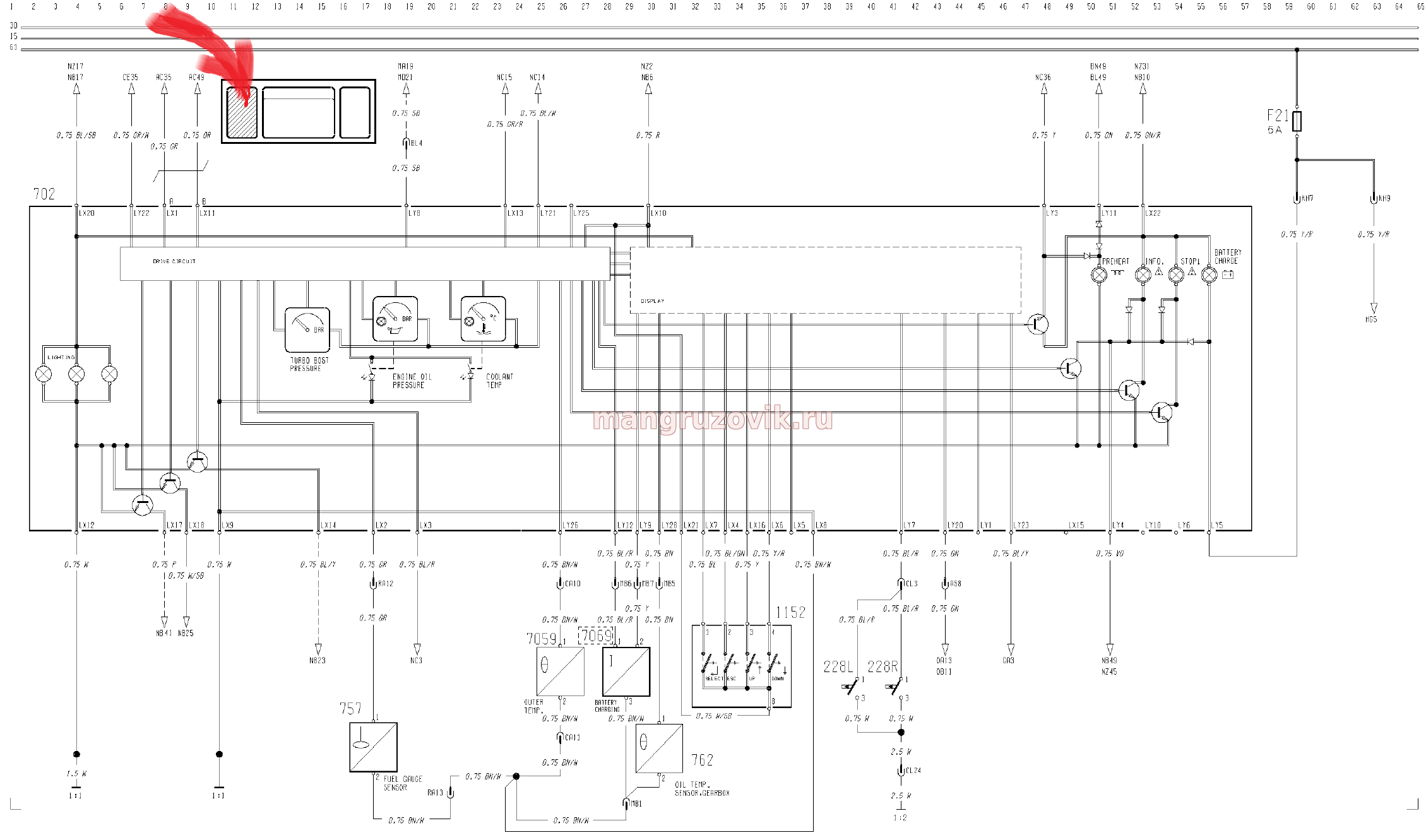

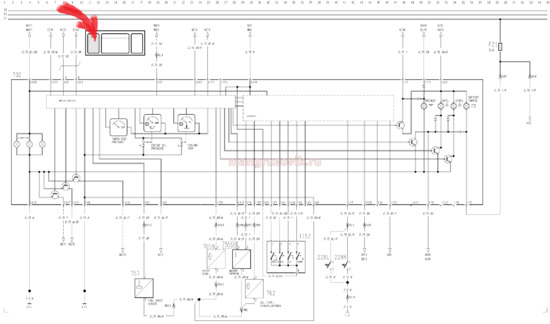

Электросхема левой части щитка приборов.

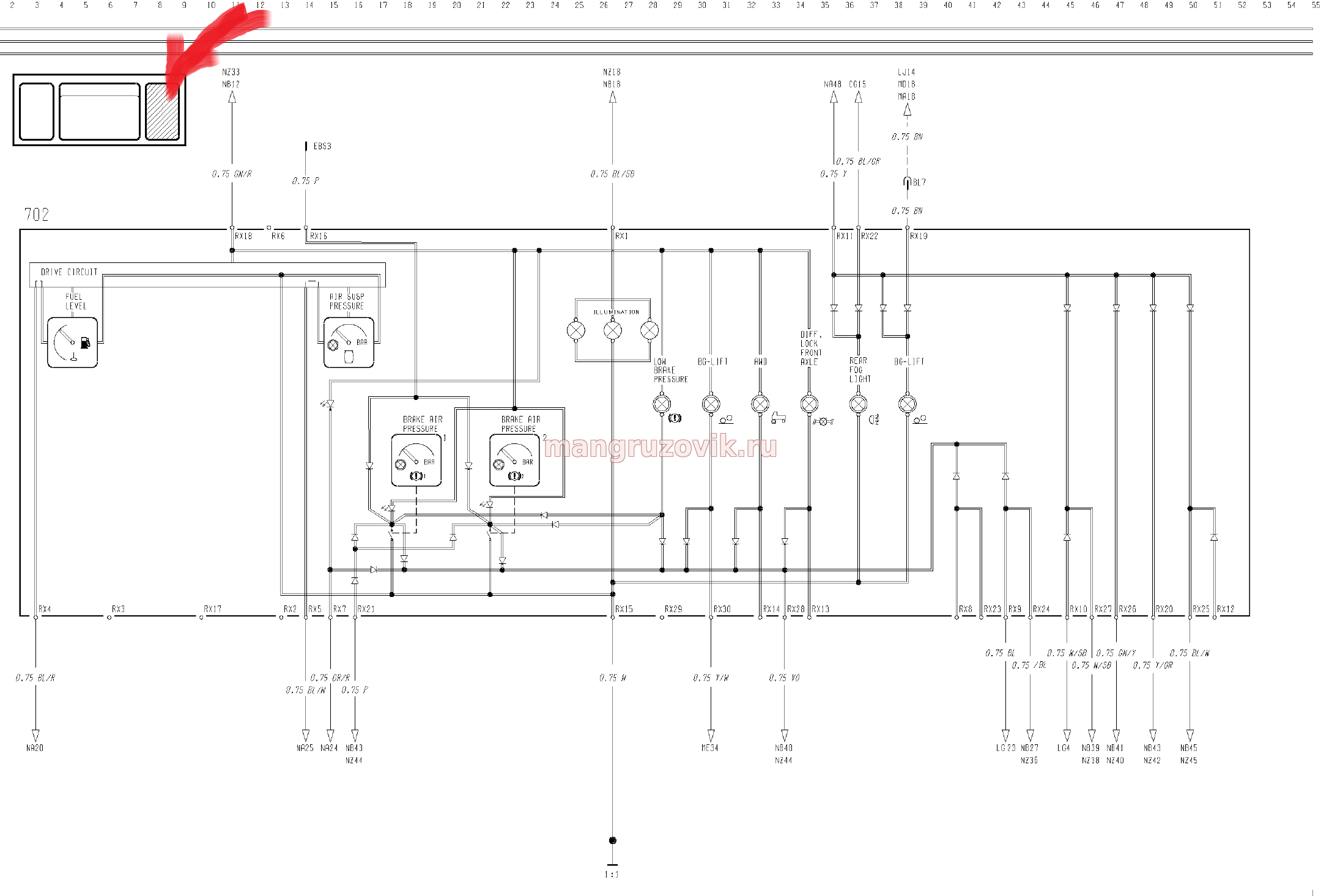

Электросхема правой части щитка приборов.
