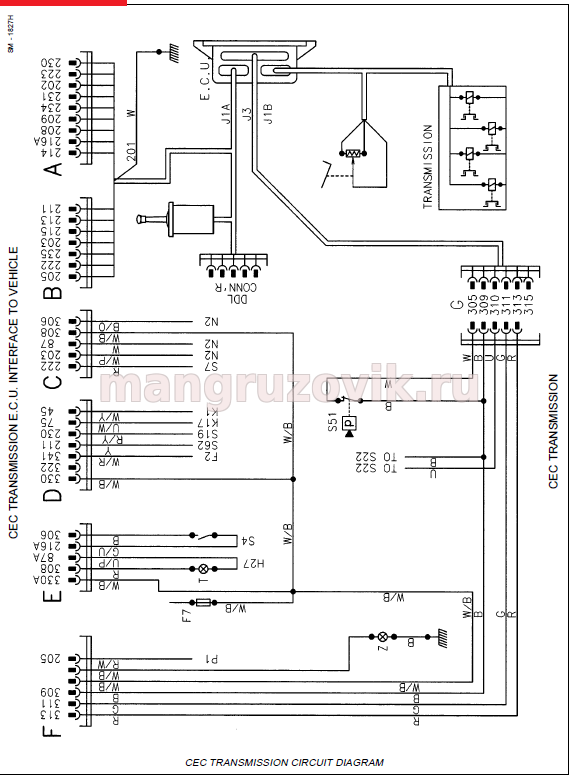

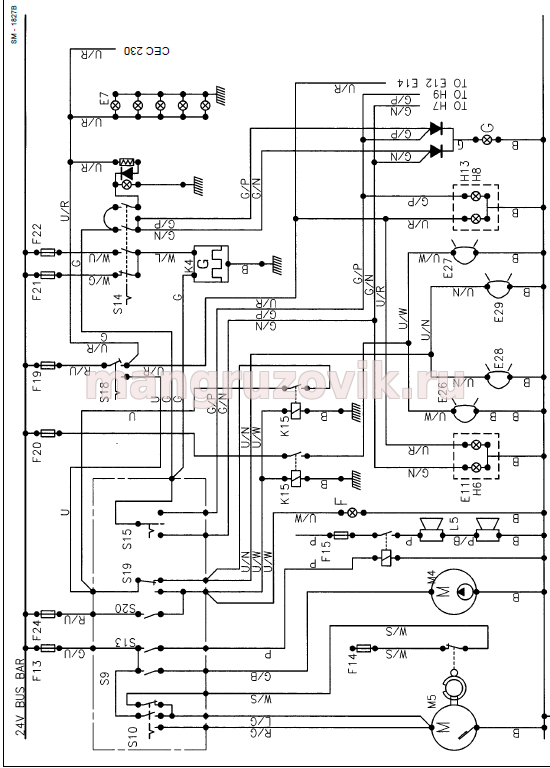

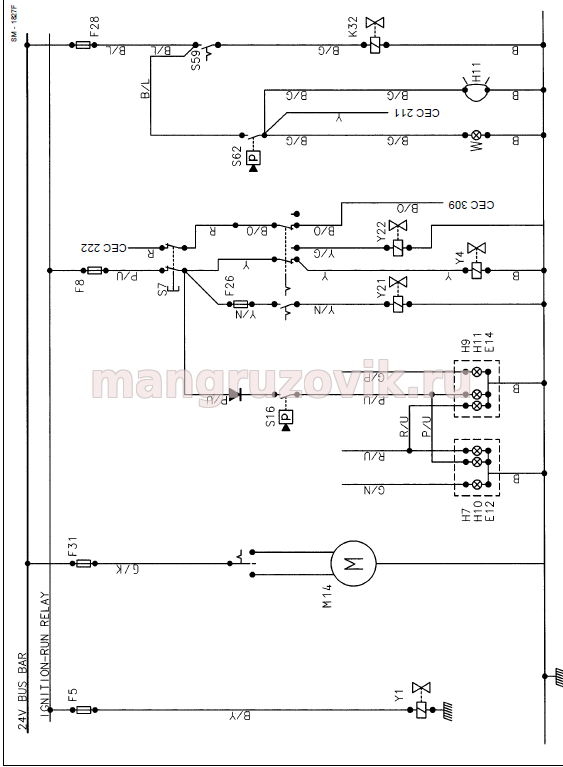

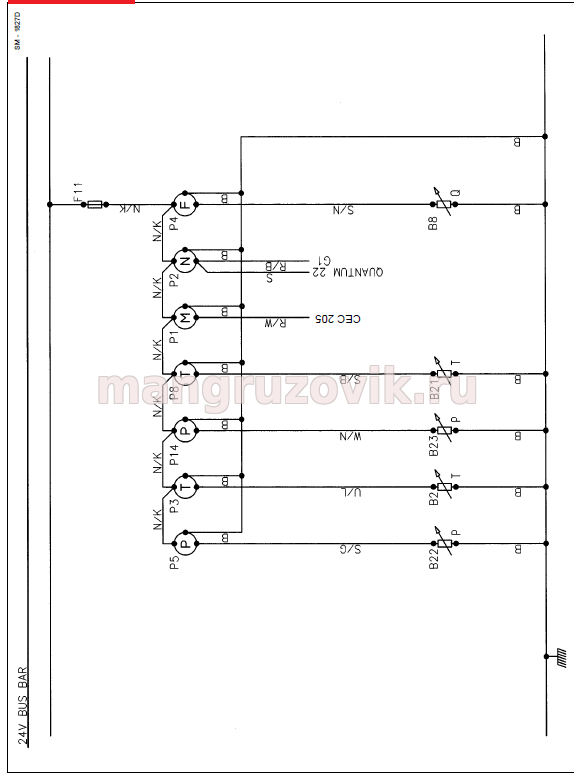

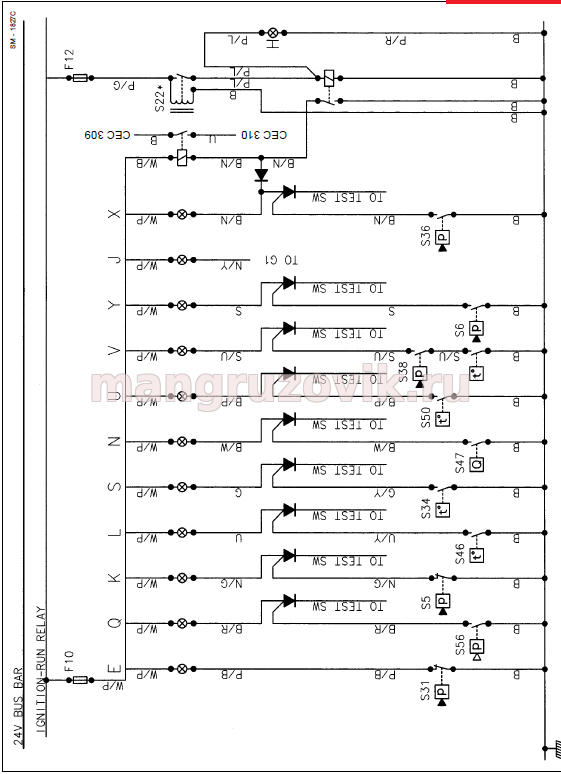

Terex Trucks TR60 электрическая схема
Terex Trucks TR60 электрическая схема

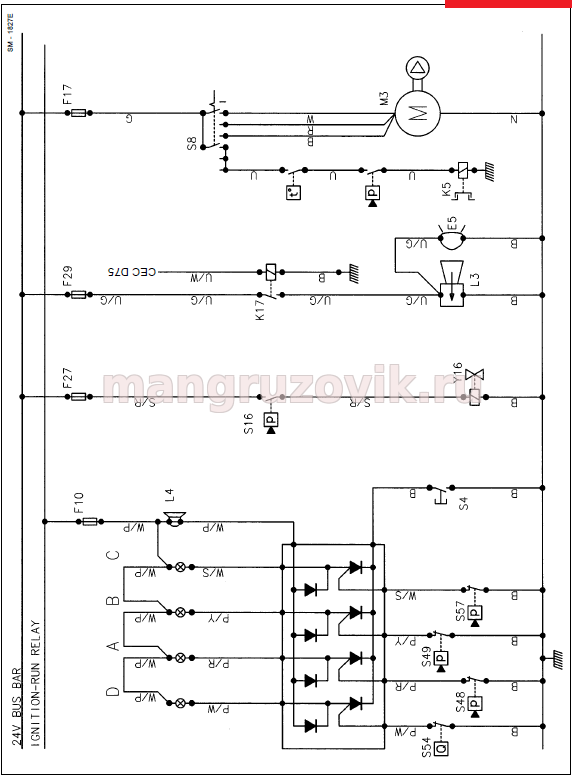

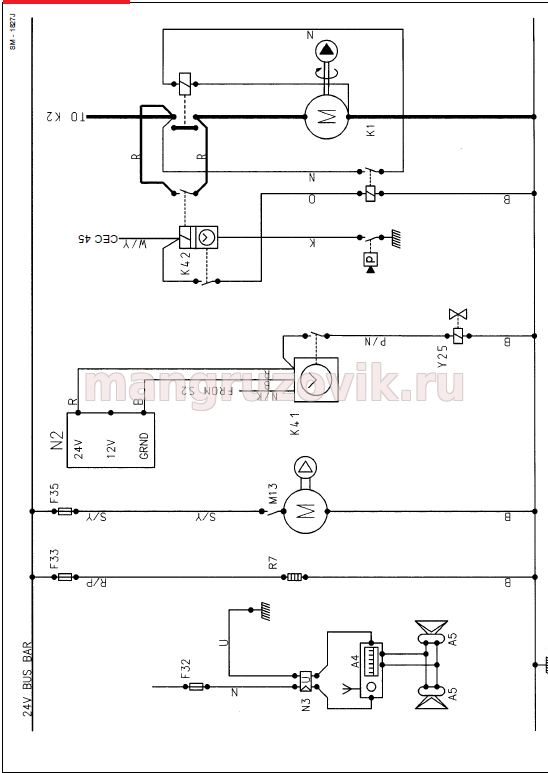

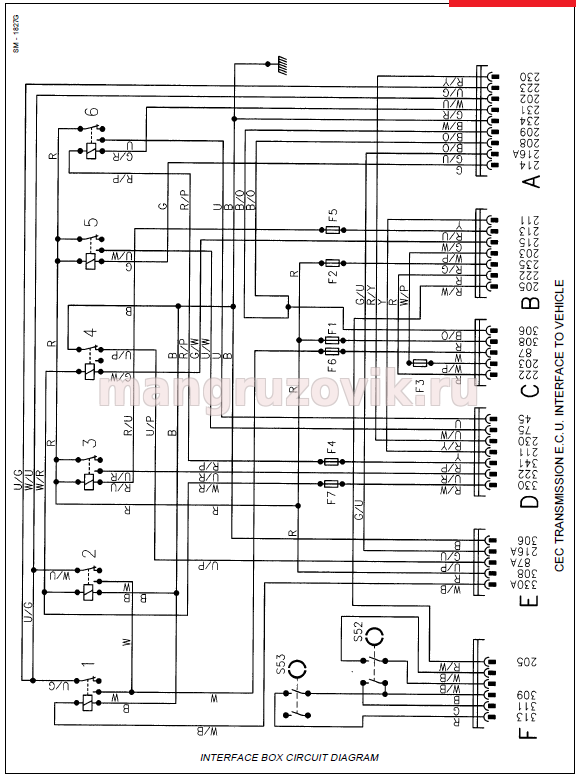

Терекс самосвал.Электросхема. На русском языке.

Terex Trucks TR60 Предохранители и реле.

Перевод немного корявенький, но вы сможете ниже ознакомится с оригинальным описанием к электрической схеме Terex Trucks TR60 на английском языке.

A4 - Радио / кассетный проигрыватель
A5 - Динамик
B2 - датчик уровня охлаждающей жидкости
B8 - датчик уровня топлива
B21 - датчик температуры масла
B22 - датчик давления моторного масла
B23 - датчик трансмиссионного масла
E3 - Внутренний свет
E5 - Обратный свет
E7 - Панель приборов
E11 - боковой габарит, L
E12 - задний свет, L
E13 - боковой габарит, R
E14 - задний света, R
E26 - High Beam Haedlamp, L
E27 - Фара дальнего света, R
E28 - фара ближнего света, L
E29 - фара ближнего света, R
F - предохранитель (с номером)
G1 - генератор
G2 - Аккумулятор
H6 - указатель поворота F, L
H7 - указатель поворота B, L
H8 - указатель поворота F, R
H9 - указатель поворота B, R
H10 - стоп сигнал, л
H11 - стоп сигнал, R
H13 - Свет замедленного действия
H27 - Проверить Транс W / L
K1 - Реле стартера
K2 - Реле аккумуляторной батареи
K4 - Dir Inds Flasher Unit
K5 - Сцепление с воздушным конденсатом
K15 - Реле фары
K17 - Реверсивное реле
K23 - Реле запуска двигателя
K32 - Электромагнитный клапан
K41 - Таймер тормозного клапана (TR100)
K42 - предварительный смазочный таймер (TR100)
L3 - обратный сигнал
L4 - Зуммер
L5 - Форвард-рожок
M1 - стартерный двигатель
M3 - Двигатель вентилятора нагревателя
M4 - мотор-омывателя
M5 - Двигатель стеклоочистителя
M13 - Компрессор воздушного сиденья
N2 - Регулятор напряжения
N3 - Преобразователь напряжения 12V
P1 - Спидометр
P2 - Тахометр
P3 - датчик температуры охлаждающей жидкости
P4 - датчик уровня топлива
P5 - Манометр моторного масла
P8 - Масляный датчик температуры масла
P14 - Масляный манометр
R7 - Прикуриватель
R9 - Панельные светильники
S2 - Стартовый кнопочный переключатель
S4 - тестовый коммутатор
S5 - Датчик давления масла в двигателе
S6 - Трансмиссионный датчик давления масла
S7 - Аварийный выключатель *
S8 - Выключатель печки
S10 - Переключатель стеклоочистителя
S13 - кнопка звукового сигнала
S14 - аварийный выключатель
S16 - Переключатель тормозного давления
S18 - переключатель освещения
S19 - Dipswitch
S22 - Переключатель W / L с выдвижным устройством *
S24 - переключатель низкого уровня топлива
S31 - Парковочный тормоз W / L Switch
S34 - датчик масла
S36 - Транс-масляный фильтр Press Sw
S38 - Рулевой фильтр Press Sw
S46 - переключатель температуры охлаждающей жидкости
S47 - Переключатель уровня охлаждающей жидкости
S48 - Аккумуляторный пресс Sw, F
S49 - Аккумуляторный пресс Sw, R
S50 - переключатель температуры тормозного масла
S51 - Переключатель обратного подъема
S52 - Кнопочный переключатель ручного режима
S53 - Переключатель питания / экономики
S54 - Уровень масла в рулевом баке Sw
S56 - переключатель воздухоочистителя Ret'n
S57 - Низкий рулевой пресс Sw
S59 - переключатель выбора замедлителя
S62 - Запирающий выключатель
X1 - гнездо для рукоятки
Y1 - Соленоид топлива
Y4 - Дифференциальный клапан тормозного масла
Y16 - Отключающий клапан блокировки
Y21 - 50% Передний тормозной клапан
Y22 - Тормозной клапан (TR100)
Y25 - Тормозной клапан с быстрой свалкой (TR100)

ТЕРМИНАЛЬНЫЕ НАЗНАЧЕНИЯ В СООТВЕТСТВИИ С DIN 72 552
* ПРИМЕЧАНИЕ: S22 ПОКАЗАНО В ПОЛОЖЕНИИ ТЕЛА
S7 SHOWN В ПРИКЛАДНОМ ПОЛОЖЕНИИ ТОРМОЗНОГО ПАРКА
L - ЛЕВЫЙ R - ПРАВЫЙ F - ПЕРЕДНИЙ B - BACK

Цвет проводов:
B - Черный
N - коричневый
U - синий
R - красный
G - зеленый
L - Lt Зеленый
КОМПОНЕНТНЫЕ НАЗНАЧЕНИЯ
DIODE FUSE
РЕЗИСТОР ТОКА ИНДИКАТОРА
O - оранжевый
Y - Желтый
P - фиолетовый
W - Белый
S - шифер
K - Розовый

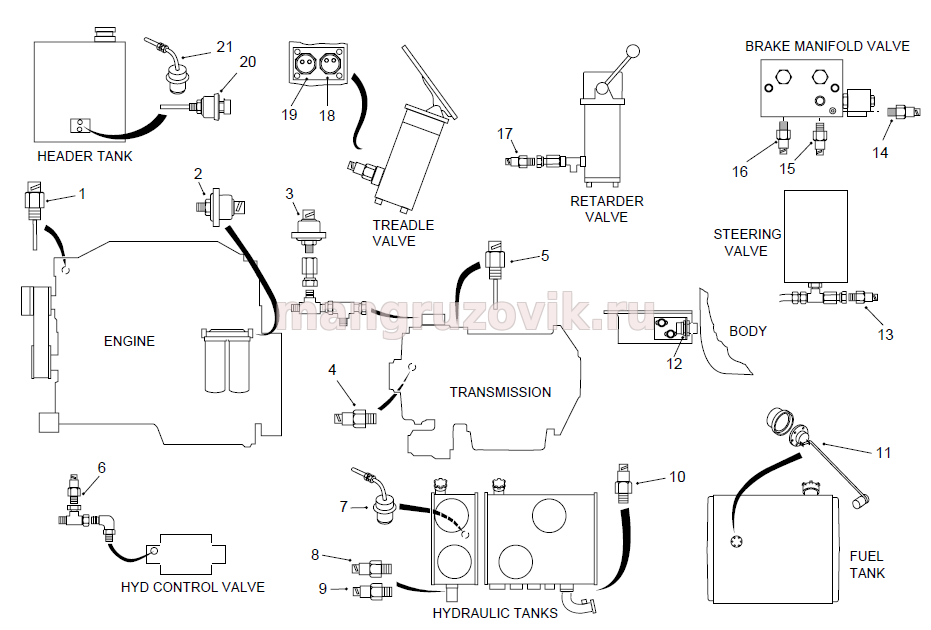

1 - Датчик температуры воды в двигателе / ​​Sw.
2 - датчик / выключатель давления масла в двигателе
3 - Датчик давления масла трансмиссии / Sw.
4 - Переключатель давления преобразователя
5 - Масло трансмиссионного масла. датчик / Sw.
6 - Переключатель давления блокировки подъема
7 - Датчик уровня гидравлического масла
8 - Переключатель температуры масла в рулевом колесе
9 - Регулирующий клапан Ограничение давления Sw.
10 - Дисковый тормозной гидравлический переключатель температуры
11 - датчик уровня топлива
12 - Размыкательный выключатель Body Up
13 - Переключатель рулевого управления
14 - Переключатель стояночного тормоза
15 - Задний тормозной аккумулятор Нажмите Sw.
16 - Передний тормозной аккумулятор Нажмите Sw.
17 - Переключатель давления замедлителя
18 - Переключатель давления стоп-сигнала
19 - Выключатель давления выключения
20 - Датчик уровня воды в двигателе
21 - Датчик уровня воды в двигателе

Описание (легенда к электрической схеме самосвала Terex Trucks TR60) на английском языке

A4 - Radio/Cassette Player
A5 - Speaker
B2 - Coolant Level Sender
B8 - Fuel Level Sender
B21 - Trans Oil Temp Sender
B22 - Engine Oil Press Sender
B23 - Trans Oil Press Sender
E3 - Interior Light
E5 - Reverse Light
E7 - Instrument Panel Lights
E11 - Side Marker Light, L
E12 - Tail Light, L
E13 - Side Marker Light, R
E14 - Tail Light, R
E26 - High Beam Haedlamp, L
E27 - High Beam Headlamp, R
E28 - Dipped Beam Headlamp, L
E29 - Dipped Beam Headlamp, R
F - Fuse (with number)
G1 - Generator
G2 - Battery
H6 - Direction Indicator F,L
H7 - Direction Indicator B,L
H8 - Direction Indicator F,R
H9 - Direction Indicator B,R
H10 - Brake Light, L
H11 - Brake Light, R
H13 - Retarder Light
H27 - Check Trans W/L
K1 - Starter Relay
K2 - Battery Disconnect Relay
K4 - Dir Inds Flasher Unit
K5 - Air Cond Comp Clutch
K15 - Headlamp Relay
K17 - Reverse Relay
K23 - Engine Run Relay
K32 - Retarder Select Solenoid
K41 - Brake Valve Timer (TR100)
K42 - Pre-lube Timer (TR100)
L3 - Reverse Alarm
L4 - Buzzer
L5 - Forward Horn
M1 - Starter Motor
M3 - Heater Blower Motor
M4 - Washer Motor
M5 - Wiper Motor
M13 - Air Seat Compressor
N2 - Voltage Regulator
N3 - Voltage Converter 12V
P1 - Speedometer
P2 - Tachometer
P3 - Coolant Temp Gauge
P4 - Fuel Level Gauge
P5 - Engine Oil Press Gauge
P8 - Trans Oil Temp Gauge
P14 - Trans Oil Press Gauge
R7 - Cigar Lighter
R9 - Panel Lights
S2 - Starter Keyswitch
S4 - Test Switch
S5 - Engine Oil Pressure Switch
S6 - Trans Oil Pressure Switch
S7 - Emergency Brake Switch*
S8 - Blower Switch
S10 - Wiper Switch
S13 - Horn Button
S14 - Hazard Lights Switch
S16 - Brake Pressure Switch
S18 - Lights Switch
S19 - Dipswitch
S22 - Body-up W/L Switch*
S24 - Low Fuel level Switch
S31 - Park Brake W/L Switch
S34 - Trans Oil Temp Switch
S36 - Trans Oil Filter Press Sw
S38 - Steering Filter Press Sw
S46 - Coolant Temp Switch
S47 - Coolant Level Switch
S48 - Accumulator Press Sw, F
S49 - Accumulator Press Sw, R
S50 - Brake Oil Temp Switch
S51 - Reverse Hoist Press Switch
S52 - Manual Mode Keyswitch
S53 - Power/Economy Keyswitch
S54 - Steering Tank Oil Level Sw
S56 - Air Cleaner Ret'n Switch
S57 - Low Steering Press Sw
S59 - Retarder Select Switch
S62 - Retarder On Switch
X1 - Handlamp Socket
Y1 - Fuel Solenoid
Y4 - Brake Oil Diverter Valve
Y16 - Lockup Drop-out Valve
Y21 - 50% Front Brake Valve
Y22 - Park Brake Valve (TR100)
Y25 - Quick-dump Brake Valve (TR100)
