Ремонт электрооборудования автокрана XCMG QY50KS
Ремонт электрооборудования автокрана XCMG QY50KS


Электрическая система крановой установки в основном состоит из цепи питания, цепи стартера, цепи клапана с пилотным управлением, цепи разгрузочного клапана, цепи устройства защиты от уменьшения 3 оставшихся витков каната, цепи индикаторов комбинации приборов, цепи освещения, системы ограничения грузового момента, вспомогательных цепей и т. д.

Неисправность 1:
 отключение питания крановой установки
Состав цепи: источник питания механизма поворота > предохранитель F1 > пусковой выключатель крановой установки > питательное реле K0 > электропотребители крановой установки > заземление.

Причины возникновения и методы устранения:
Перегорание предохранителя F1 (30A)-Замена
Отказ пускового выключателя-Ремонт (замена Br на Acc) или замена
Перегорание питательного реле-Замена, временное закорачивание провода №9 и провода 1L
Обрыв провода-Повторное присоединение или прокладка провода
Неисправность цепи освещения должна быть устранена в сочетании с цепью освещения ходового устройства.

Неисправность 2:
постоянное горение индикатора масляного фильтра возвратной магистрали (при нормальном состоянии гидравлического масла)
Причины возникновения неисправности: мягкая пружина регулятора перепада давления.
Методы устранения: снятие золотника клапана, ремонт пружины или замена пружины новой.

Неисправность 3:
отсутствие возможности одновременного управления подъемом, опусканием стрелы, выдвижением стрелы
Анализ цепи: данная часть состоит из системы ограничения грузового момента, реле K5, разгрузочного электромагнитного клапана Y6.
Причины возникновения и методы устранения:
Отсутствие сигнала напряжения от ограничителя грузового момента (отсутствие напряжение в цепи №43)
Проверка ограничителя грузового момента
Отказ реле K5-Ремонт или замена
Повреждение разгрузочного клапана Y6-Ремонт или замена
Обрыв провода-Повторное присоединение или прокладка провода

Неисправность 4:
отказ устройства защиты от уменьшения 3 оставшихся витков каната
 Состав цепи: источник питания > предохранитель F13 > переключатель принудительного выключения S21 > переключатель устройства защиты от уменьшения 3 оставшихся витков каната A2 (главная лебедка)/A3 (вспомогательная лебедка) > электромагнитный клапан Y7 устройства защиты от уменьшения 3 оставшихся витков каната > заземление

Причины возникновения неисправности: в большинстве случаев данная неисправность вызвана ненадлежащей регулировкой переключателя A2/A3 устройства защиты от уменьшения 3 оставшихся витков каната или отказом переключателя A2/A3, также проблемой провода.

Методы устранения:

(1) Откройте заднюю крышку устройства защиты от уменьшения 3 оставшихся витков каната, отрегулируйте канат, количество оставшихся витков каната должно быть составлено 3-5 витка в сочетании с контактом переключателя или ремонт, замена переключателя A2/A3.

(2) Проверьте и устраните неисправность цепи.

Неисправность 5:

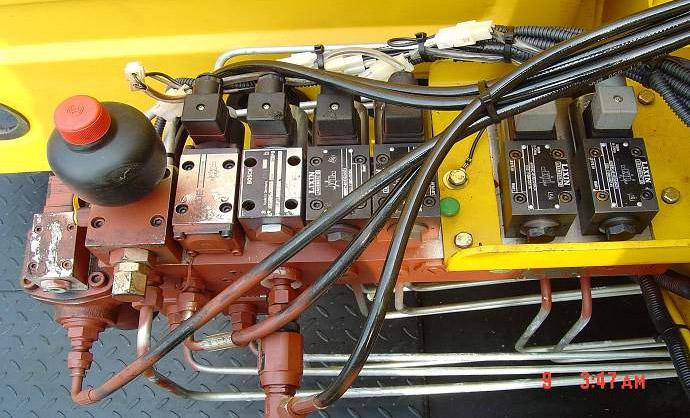

отказы клапана с пилотным управлением, переключателя выключения тормоза механизма поворота, переключателя переключения режимов телескопирования и изменения вылета, устройства защиты от уменьшения 3 оставшихся витков каната, переключающего предохранительного клапана, переключателя выбора режимов работы, переключателя переключения режимов работы стрелы, электромагнитного клапана свободного поворота.
 фото

Состав цепи одинаков с составом цепи пневматического клапана ходового устройства.

Причины возникновения неисправности и методы устранения: обрыв провода, ненадлежащий контакт и ослабление разъема, в большинстве случае данная неисправность вызвана перегоранием электромагнитным клапаном и потерей контроля золотника клапана (в частности, клапан свободного поворота). Возможно проведение ремонта и замены деталей новыми по потребностям.
