Погрузчик Linde L10, L12, L14C электрическая и гидравлическая схемы.
Погрузчик Linde L10, L12, L14C электрическая и гидравлическая схемы.
штабелер.


Stromlaufplan

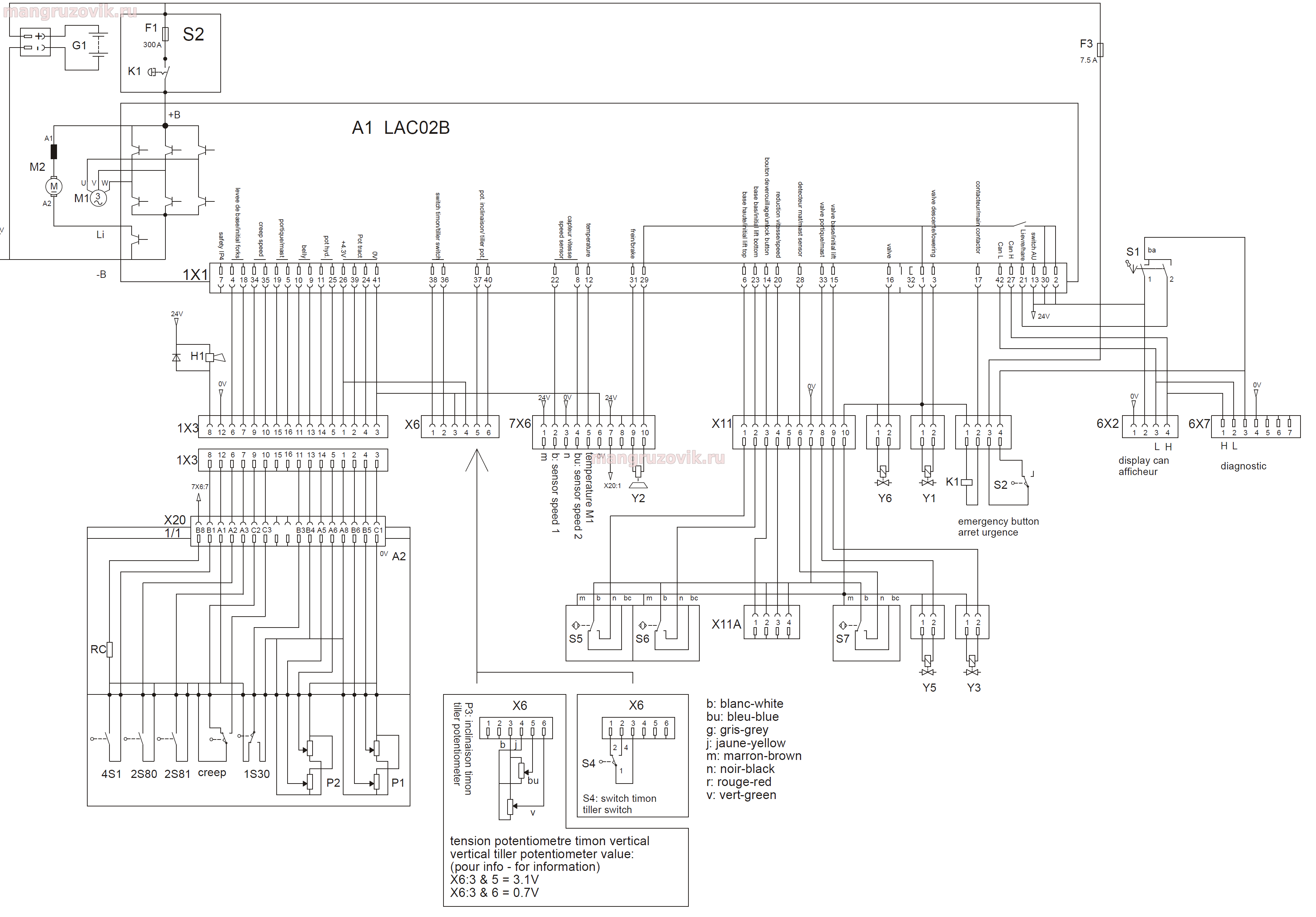

Принципиальная схема. Linde L10, L12, L14C


Beschreibung der Bauteile
Описание компонентов.

A1 Контроллер
A11 зарядное устройство
A111 Диодная сборка
A112 Зарядное устройство, прикуриватель, розетка
A2 дышло
F1 Проверка эффективности
F3  защита
G1 Аккумулятор
H1-сигнал
K1 Сетевой контактор
M1 Тяговый двигатель
M2 Двигатель насоса
P1 вперед и назад
P3 Потенциометр наклона
Многофункциональный дисплей 6P20
Переключатель ключа S1
Нижний датчик давления 2S1
Ручка 4S1
S2 аварийное отключение
2S2 подъём
Подставка  S4
Опорная плита S5 выше
Нижняя плита S6 ниже
Датчик нагрузки S7
S9 Регулировочный переключатель давления с ограничителем высоты
S10 Датчик высоты или ограничение скорости
1S30 Предохранительный выключатель
Нижний электромагнитный клапан Y1
Электромагнитный тормоз Y2
Соединительный элемент электромагнитного клапана Y3
Панель основания электромагнитного клапана Y5
Электромагнитный клапан Y6 только на L12: для немедленной остановки вилок во время подъема
Вариант зарядного устройства для автомобиля (A11 + A111 + A112)

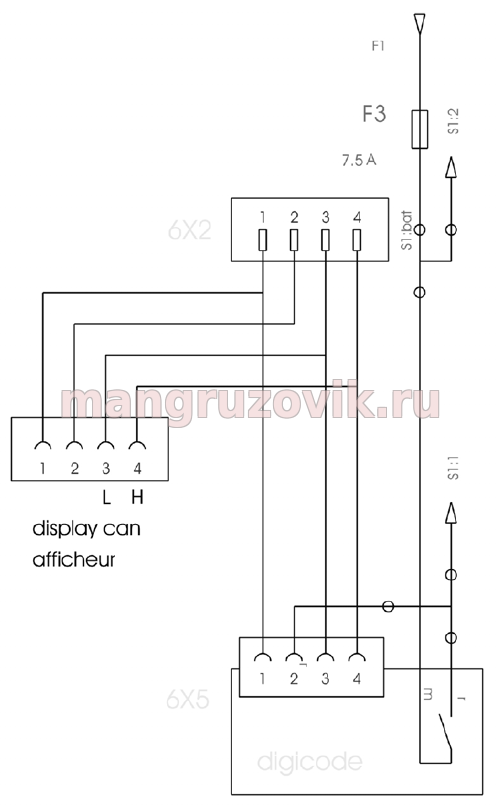

Digicode


Проверка эффективности F1
Обеспечение эффективности F3

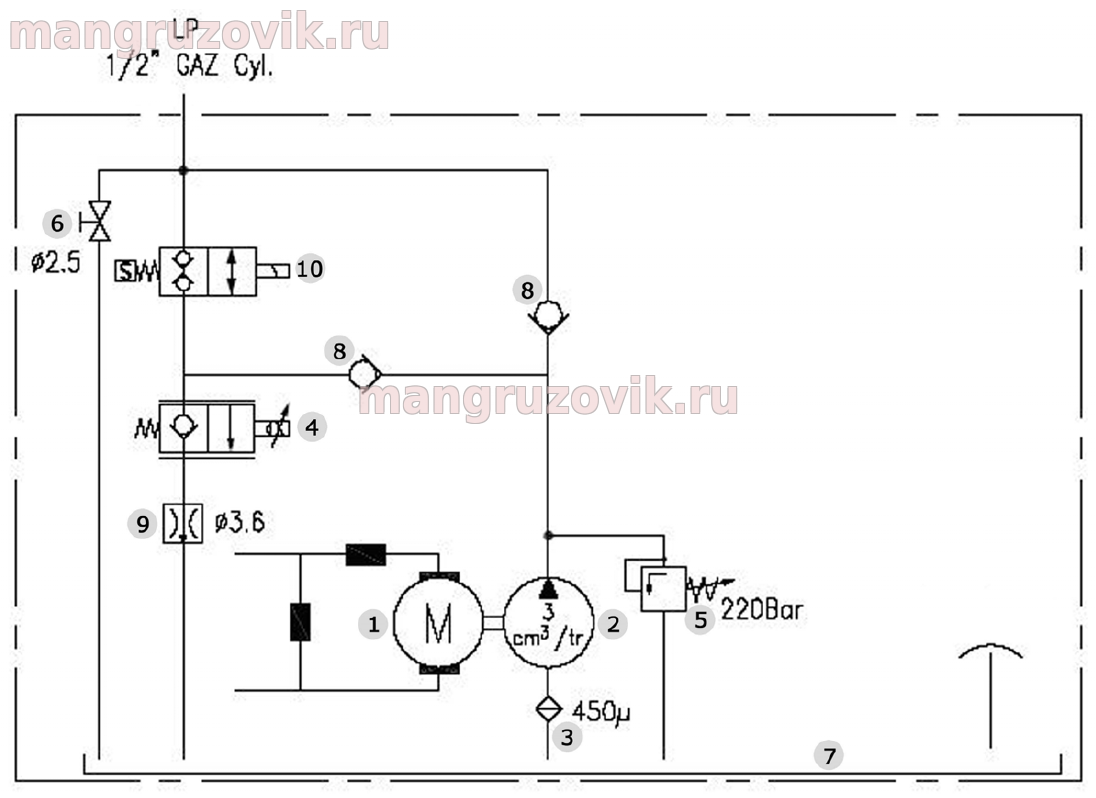

гидравлические схемы
L10, L12 и L14C

СХЕМЫ
гидравлические
1 насос
2 гидравлический насос
3 гидравлических масляных фильтра
4 Пропорциональный электромагнитный клапан Y1
5 предохранительный клапан
6 Ручное опускание в чрезвычайных ситуациях
7 танков
8 обратный клапан
9 ограничитель потока
10 Электромагнитный клапан TOR Y6
