Perkins 1106D двигатель, описание,расположение всех элементов.
Perkins 1106D двигатель, описание,расположение всех элементов.
1106D Industrial Engine на русском языке


Просмотр иллюстраций модели
В следующих образцах модели представлены типичные функции двигателя. Из-за отдельных модернизаций ваш двигатель может отличаться от данной иллюстрации.
Примечание. Только основные компоненты идентифицируются на этом рисунке

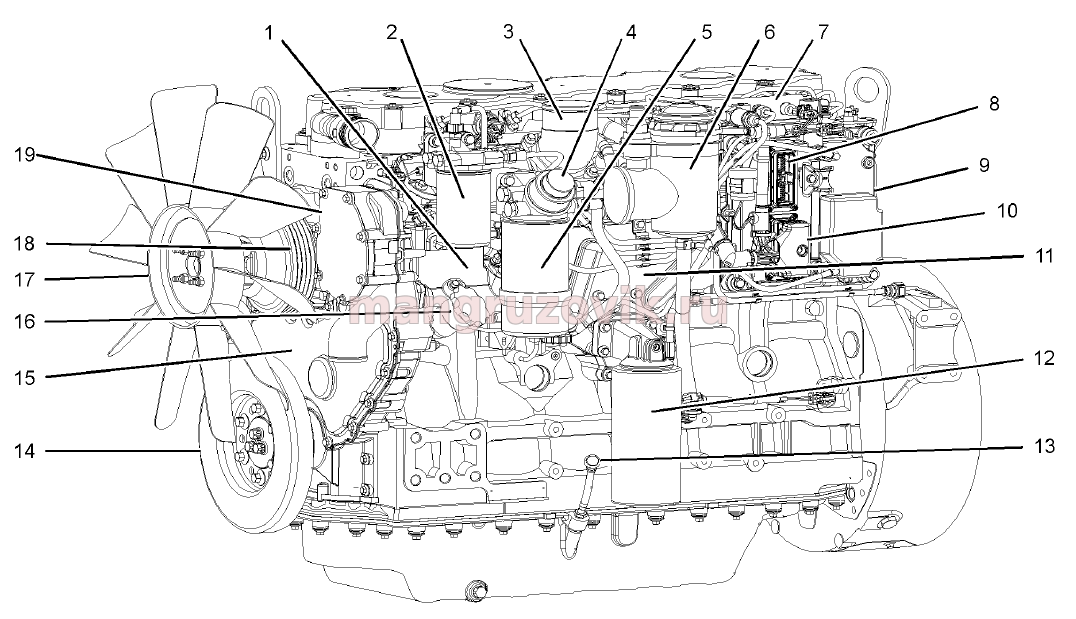

.рис.1

Perkins 1106D двигатель
Вид спереди слева
(1) Топливный насос
(2) Фильтр вторичного топлива
(3) Воздухозаборник
(4) Ручной насос
(5) Фильтр первичного топлива
(6) Дыхание картера
(7) Топливный коллектор
(8) Разъем J2
(9) Электронный модуль управления
(10) Разъем J1
(11) Масляный радиатор
(12) Масляный фильтр
(13) Манометр
(14) Демпфер
(15) Крышка хронометра (Timing case cover)
(16) Масляный наполнитель
(17) Вентилятор
(18) Шкив вентилятора
(19) Водяной насос

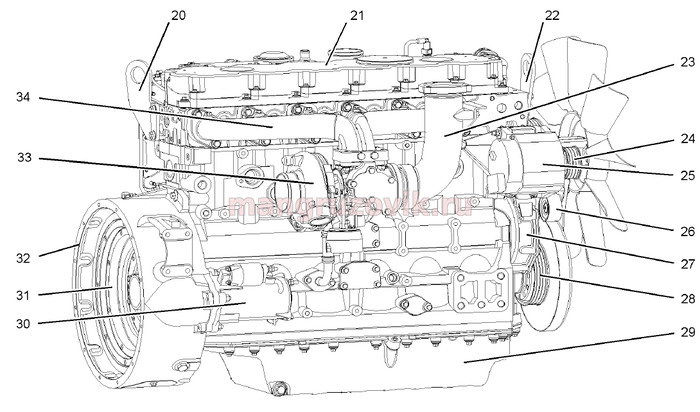

рис.2

Perkins 1106D двигатель
Вид сзади справа
(20) Задний подъемное крепление (Rear lifting eye)
(21) Крышка механизма клапана
(22) Передний подъемное крепление
(23) Выхлопной рукав
(24) Шкив генератора
(25) Генератор переменного тока
(26) Натяжитель ремня
(27) Сроки (Timing case)
(28) Шкив коленчатого вала
(29) Масляный поддон
(30) Запуск двигателя -стартер
(31) Маховик
(32) Корпус маховика
(33) Турбокомпрессор
(34) Выпускной коллектор

Описание двигателя Perkins 1106D
Модель 1106 Electronic Engine PJ спроектирована для следующих применений: машинное и промышленное мобильное оборудование. Двигатель доступен в следующий тип комплектации:
• Охлаждение с турбонаддувом

Примечание. Передняя часть двигателя находится напротив маховика конца двигателя. Левая и правая стороны двигателя определяются с маховика. Цилиндр № 1 - передний цилиндр.

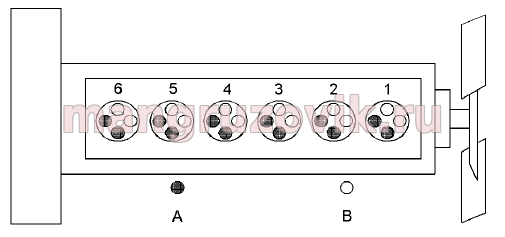

рис.3

1106 Электронная модель двигателя PJ
(A) Выпускные клапаны
(B) Входные клапаны

Электронные особенности двигателя.

Проверяются условия работы двигателя.
Электронный модуль управления (ECM) контролирует ответ двигателя на эти условия и требования оператора. Эти условия и
требования оператора определяют точный контроль впрыск топлива ECM. Электронная система управления двигателя обеспечивает следующие функции:
• Контроль двигателя
• Регулирование скорости вращения двигателя
• Стратегия холодного старта
• Автоматическое регулирование соотношения воздух / топливо
• Формирование крутящего момента
• Контроль времени впрыска
• Диагностика системы

Диагностика двигателя
Двигатель имеет встроенную диагностику, чтобы обеспечить двигательные системы функционирующие правильно.
Оператор будет уведомлен об этом условием «Стоп или Предупреждение ". При определенных условиях двигатель убавит мощность и скорость транспортного средства может быть ограничена.
Электронный сервисный инструмент может использоваться для отображения диагностических кодов.

Существует три типа диагностических кодов: активный, журнал и событие.
Большинство диагностических кодов регистрируются и сохраняются в ECM. Для получения дополнительной информации см.
Руководство по эксплуатации и техническому обслуживанию, «Двигатель
Диагностика "(раздел« Операция »).
ECM предоставляет электронному управляющему, который контролирует выход форсунки, чтобы поддерживать требуемые обороты двигателя.
