Perkins 1106D двигатель, диагностические ошибки, flash-коды и описание.
Perkins 1106D двигатель, диагностические ошибки, flash-коды и описание.
1106D Industrial Engine

Диагностика двигателя

Самодиагностика
Электронные двигатели Perkins имеют возможность выполнить тест самодиагностики. Когда система обнаруживает активную проблему, диагностическая лампа активируется. Диагностические коды будут храниться в постоянной памяти в электронном модуле управления
(ЕСМ). Коды диагностики могут быть прочитаны и с помощью электронного сервисного инструмента (автосканера).
Некоторые установки имеют электронные дисплеи, которые обеспечивают прямое считывание кодов диагностики двигателя.
Активные коды представляют собой проблемы, которые в настоящее время существуют.
Сначала эти проблемы следует исследовать.

Записанные коды представляют следующие элементы:
• Периодические проблемы
• Записанные события
• История выполнения

Возможно, проблемы были устранены, поскольку протоколирование кода не активное. Эти коды не указывают, что необходим ремонт. Коды являются активными когда ситуация аварийности существует. Коды могут быть полезны для решение проблем.
Когда проблемы были исправлены, должны быть очищены соответствующие коды ошибок.

Диагностический код вспышки

«Диагностическая лампа»
Используйте лампу «ДИАГНОСТИКА» или электронный сканер для определения диагностического кода вспышки.

Используйте следующую процедуру для извлечения вспышки если двигатель оснащен лампой «ДИАГНОСТИКОЙ»:
1. Поверните переключатель «ON / OFF» три раза в течение 5 секунд.
Мигающий индикатор «ЖЕЛТЫЙ» указывает на 3-значный код для двигателя. Последовательность вспышек представляет собой
системное диагностическое сообщение.
Подсчитайте первую последовательность вспышек, чтобы определить первую цифру flash-код. После двух секундной паузы вторая
последовательность вспышек идентифицирует вторую цифру флэш-кода. После второй паузы третья последовательность вспышек идентифицирует код вспышки.
После паузы последуют дополнительные коды флэш-памяти.
Эти коды будут отображаться таким же образом.

Код Flash 551 указывает, что не обнаружены ошибки с тех пор, как ключ ключа зажигания был повернут в положение ВКЛ.

В таблице 1 перечислены коды вспышек, и таблица также дает краткое описание кодов вспышки.
Примечание: Таблица 1 указывает на потенциальное влияние на двигатель с кодами «ACTIVE».
Некоторые коды записывают события.
Кроме того, некоторые коды могут также указывать на необходимость ремонта механической системы

Устранение неполадок не требуется для кодов "141" и "551".
Код 001 не отображает вспышку кода.
Некоторые коды ограничивают работу или производительность двигателя.
Таблица 1 показывает потенциальное влияние на двигатель с активными кодами флэш-памяти. Таблица 1 также формирует список электронных диагностических кодов и описания.

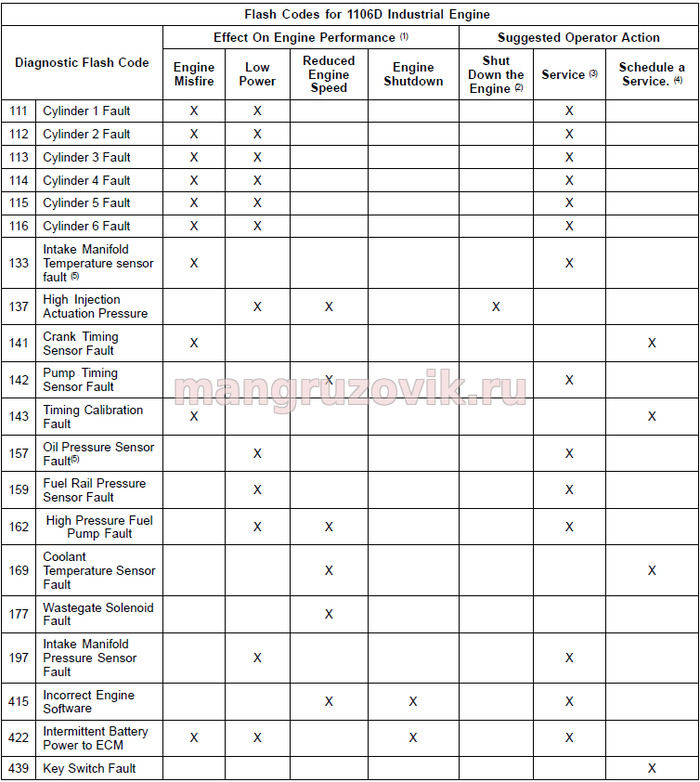

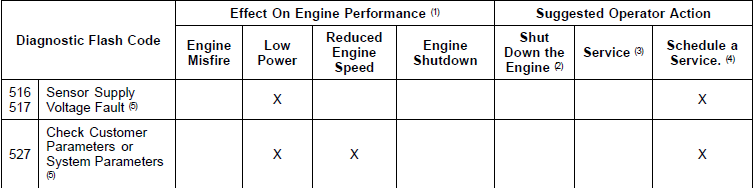

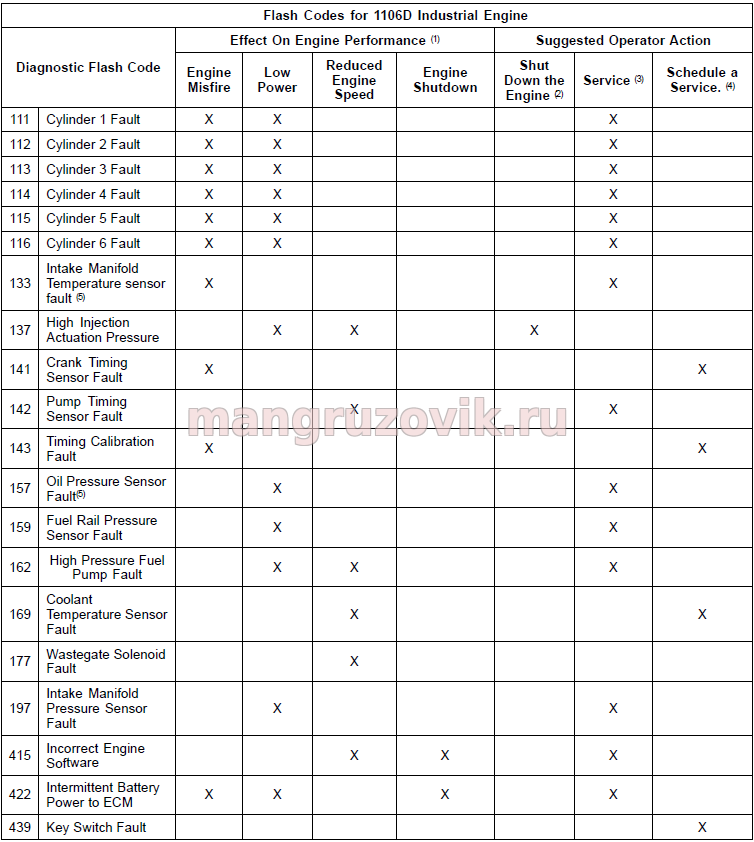

Таблица диагностических кодов двигателя Perkins 1106D
(1) «X» означает, что влияние на производительность двигателя может возникнуть, если код активен.
(2) Завершите работу двигателя: осторожно управляйте двигателем. Получите немедленное обслуживание. Это может привести к серьезному повреждению двигателя.
(3) Оператор должен перейти в ближайшее место, где есть квалифицированная сервисная программа.
(4) Расписание: проблема должна быть исследована, когда оператор имеет доступ к квалифицированной сервисной программе.
(5) Эти флэш-коды могут влиять на систему в определенных условиях окружающей среды, таких как запуск двигателя при холодной температуре и холодная погода на больших высотах.


Диагностическая лампа

Диагностическая лампа используется для обозначения существования активной неисправности.
диагностический код останется активным до тех пор, пока проблема не отремонтируется. Диагностический код может быть восстановлен с помощью электронного сервисного инструмента.Чтобы получить больше информации.

Регистрация ошибок

Система обеспечивает возможность регистрации ошибок.
Когда электронный модуль управления (ECM) генерирует активный диагностический код, код будет регистрироваться в памяти ECM. Коды которые были зарегистрированы в ECM, могут быть идентифицированы с помощью электронного сервисного инструмента. Активные коды, которые были зарегистрированы, если ошибка была исправлена или неисправность больше не активна.
Невозможно очистить следующие ошибки при регистрации их в памяти ECM без использования пароля, превышение оборотов, низкого давление масла в двигателе и высокой температуры охлаждающей жидкости двигателя.

Работа двигателя с активным ошибками

Если индикаторная лампа загорается при нормальной работе двигателя, система определила ситуацию, которая не в пределах спецификации. Использовать автосканер для проверки активных диагностических кодов.
Необходимо изучить активный диагностический код.

Работа двигателя с периодическими диагностическими кодами

Если индикаторная лампа загорается при нормальной работе двигателя и диагностическая лампа выключается,
может произойти прерывистая ошибка. Если ошибка произошла, ошибка будет записана в память электронного модуля управления (ECM).
В большинстве случаев нет необходимости останавливать двигатель из-за прерывистого кода. Однако оператор должен получить зарегистрированные коды ошибок и оператор должен ссылаться на соответствующую информацию, чтобы определить характер события.
Оператор должен регистрировать любые наблюдения, которые могли бы привели к тому, что лампа загорелась.
• Малая мощность
• Пределы частоты вращения двигателя
• Чрезмерный дым и т. Д.
Эта информация может быть полезна для устранения неполадок ситуация. Эта информация также может использоваться для будущего анализа если повторится.
