ПАЗ 320402-320412 электрическая схема.
ПАЗ 320402-320412 электрическая схема.

Электросхема автобуса состоит из 22 листов.

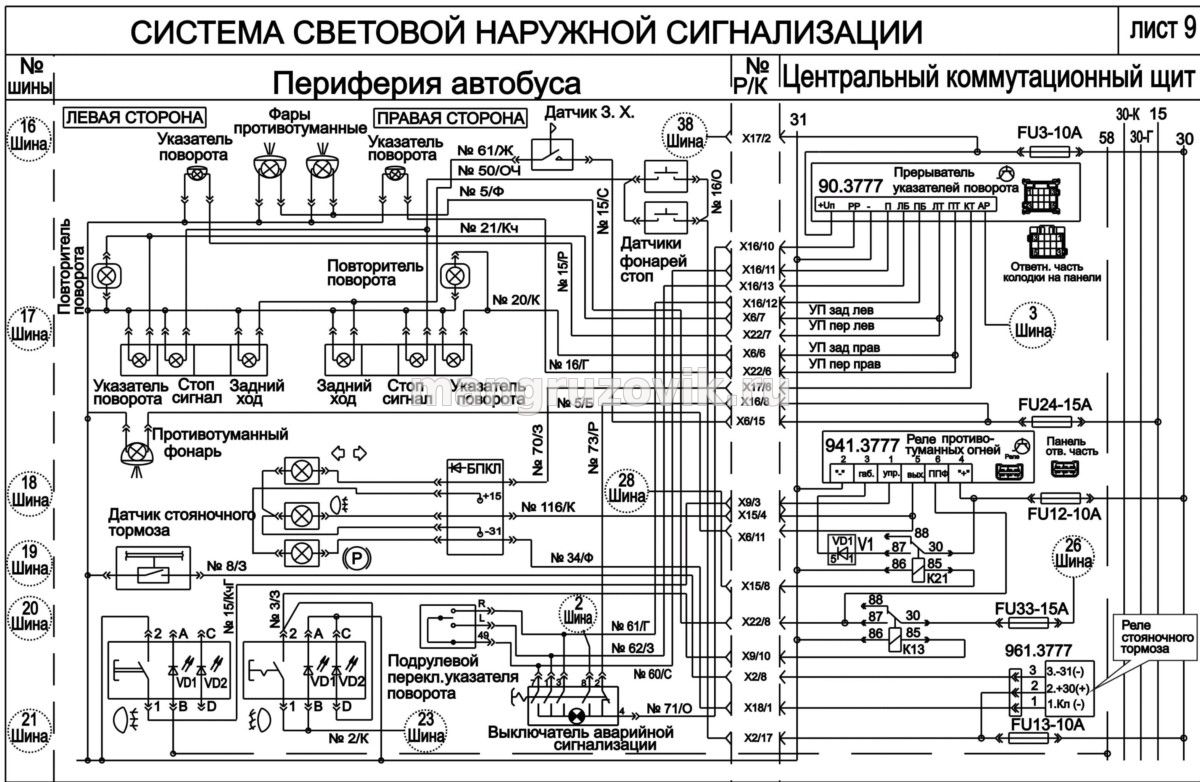

Световая наружная сигнализация, поворотники, аварийка, противотуманки, задний ход, стоп сигналы, предупреждающие огни,

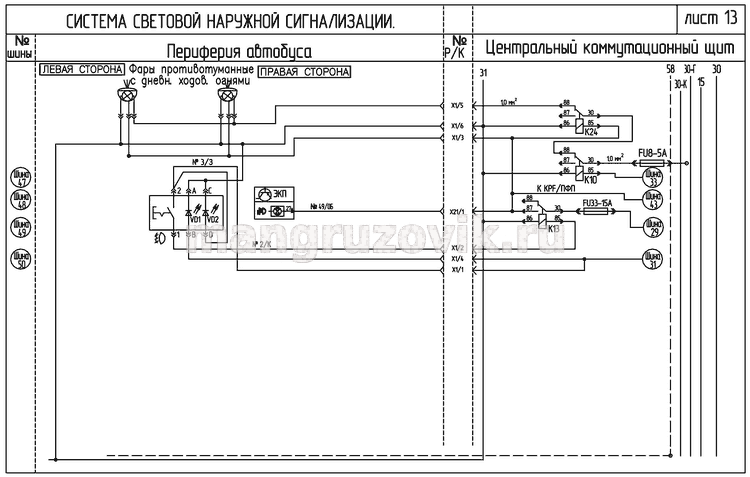

световая наружная сигнализация,

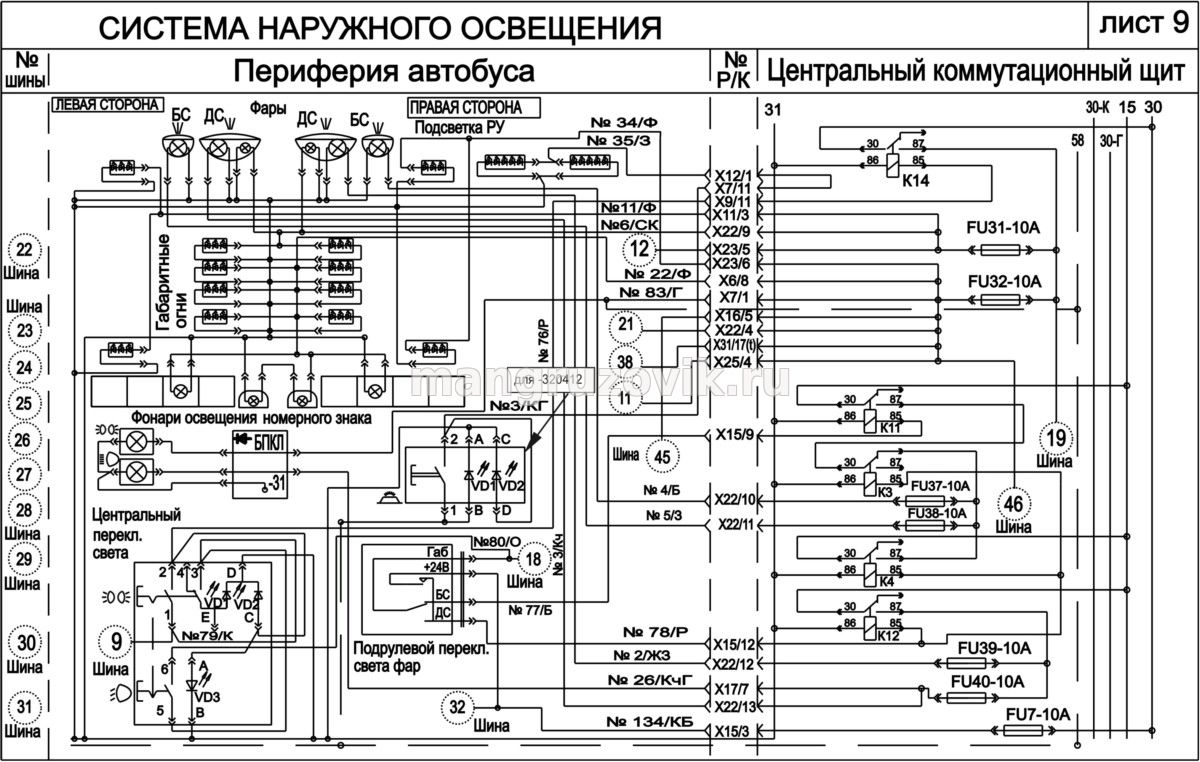

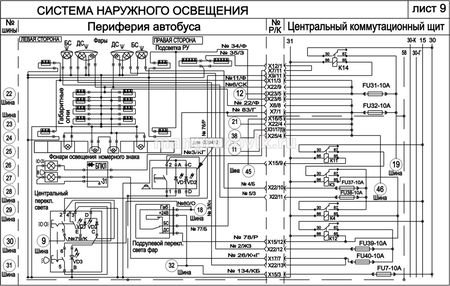

наружное освещение, фары, габариты,

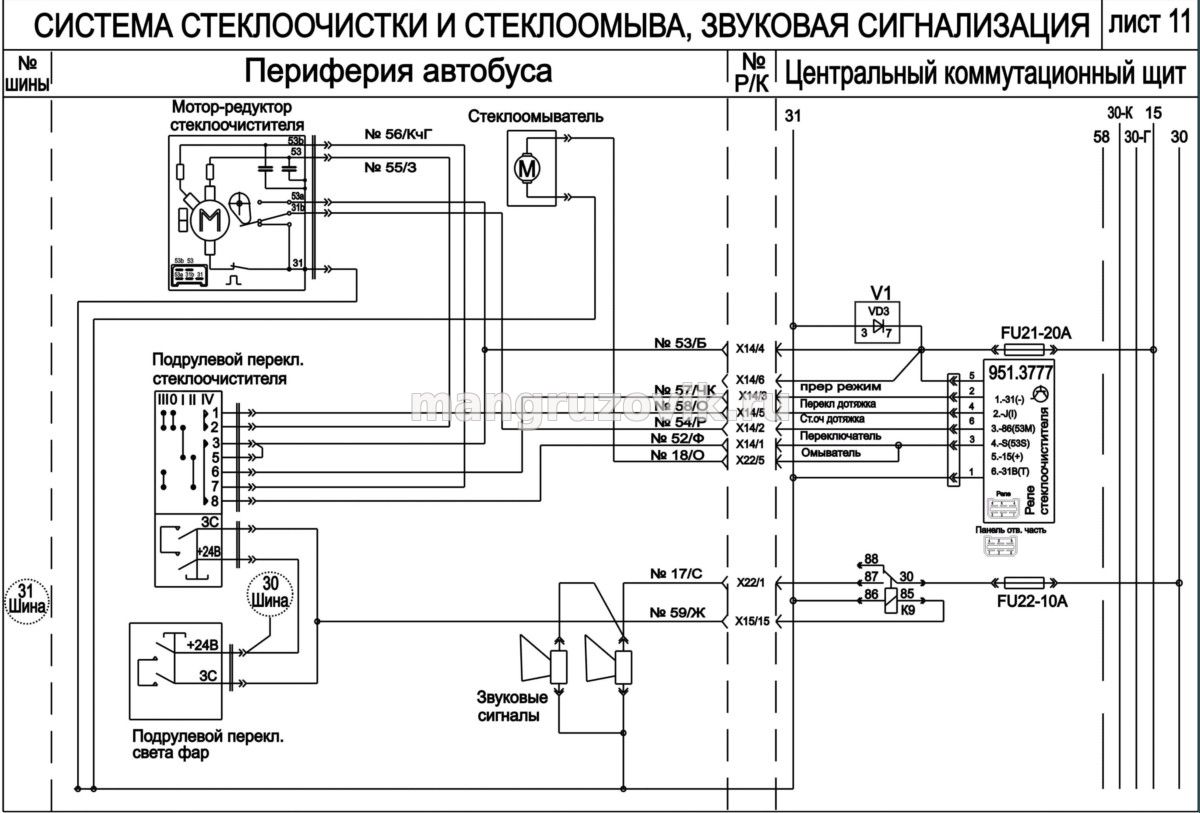

стеклоочистители, омыватели, звуковой сигнал,

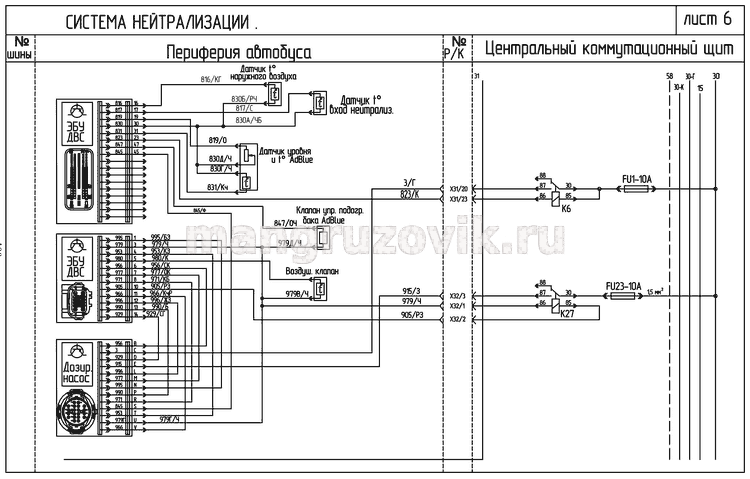

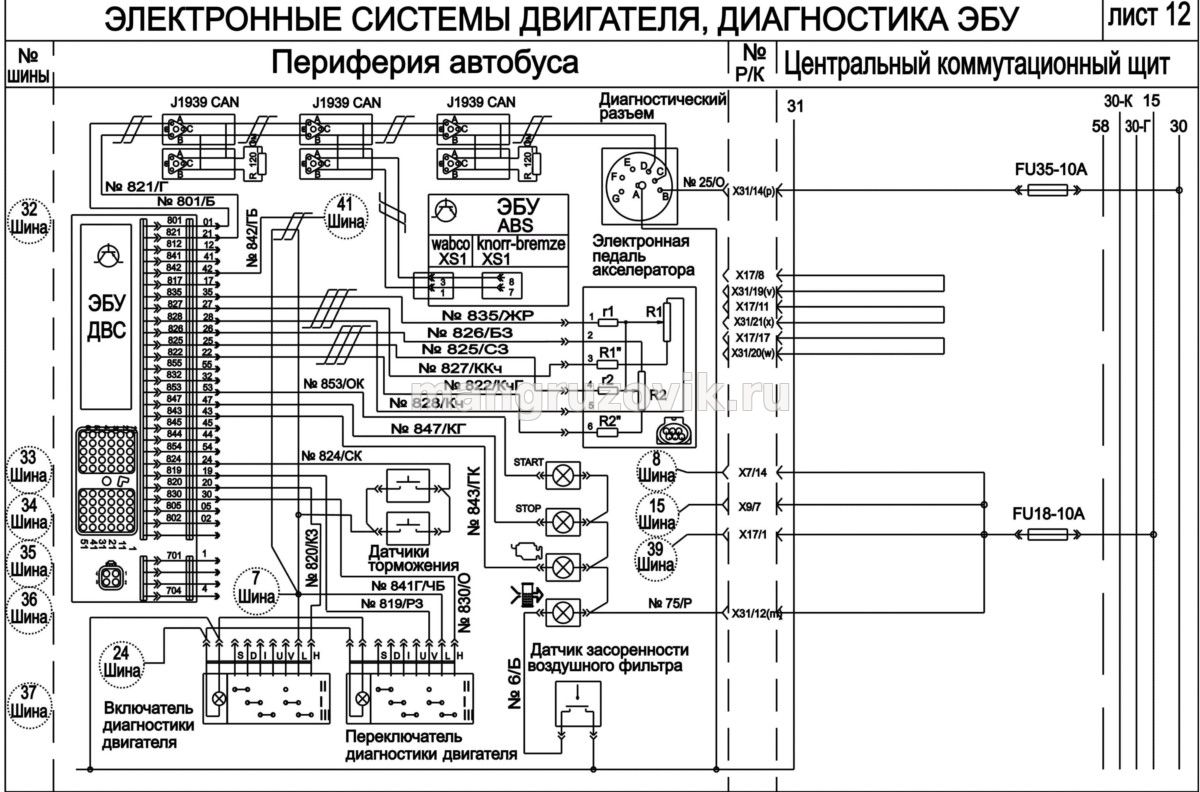

электронные системы двигателя,система диагностики ЭБУ,

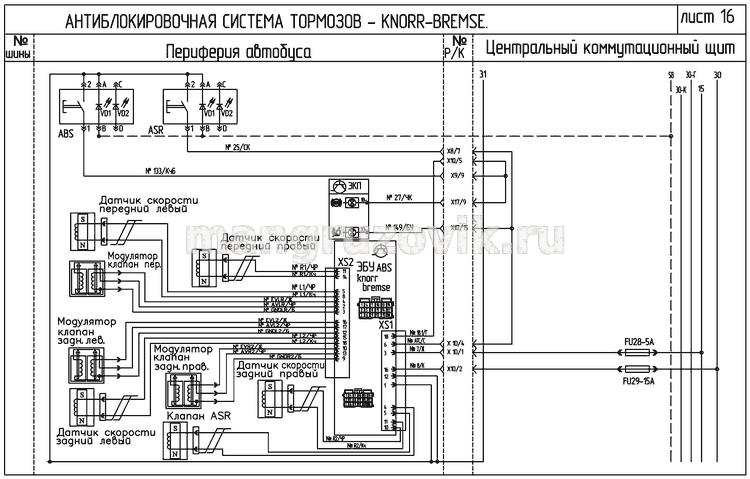

тормозная система АБС- КНОРР БРЕМСЕ,

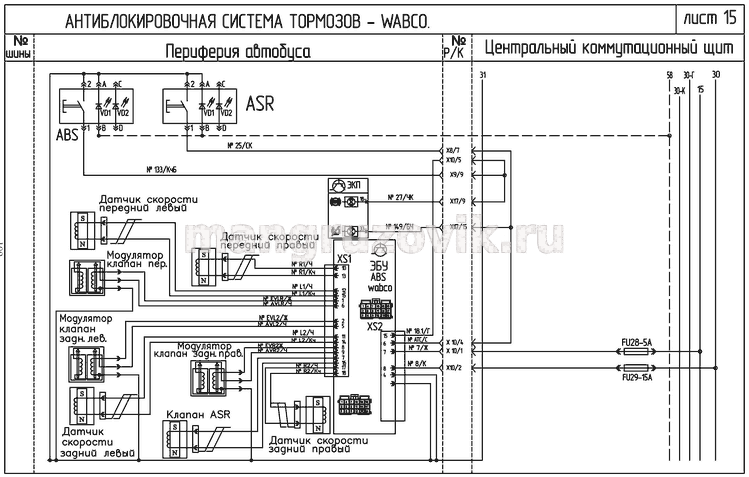

тормозная система АБС- ВАБКО,

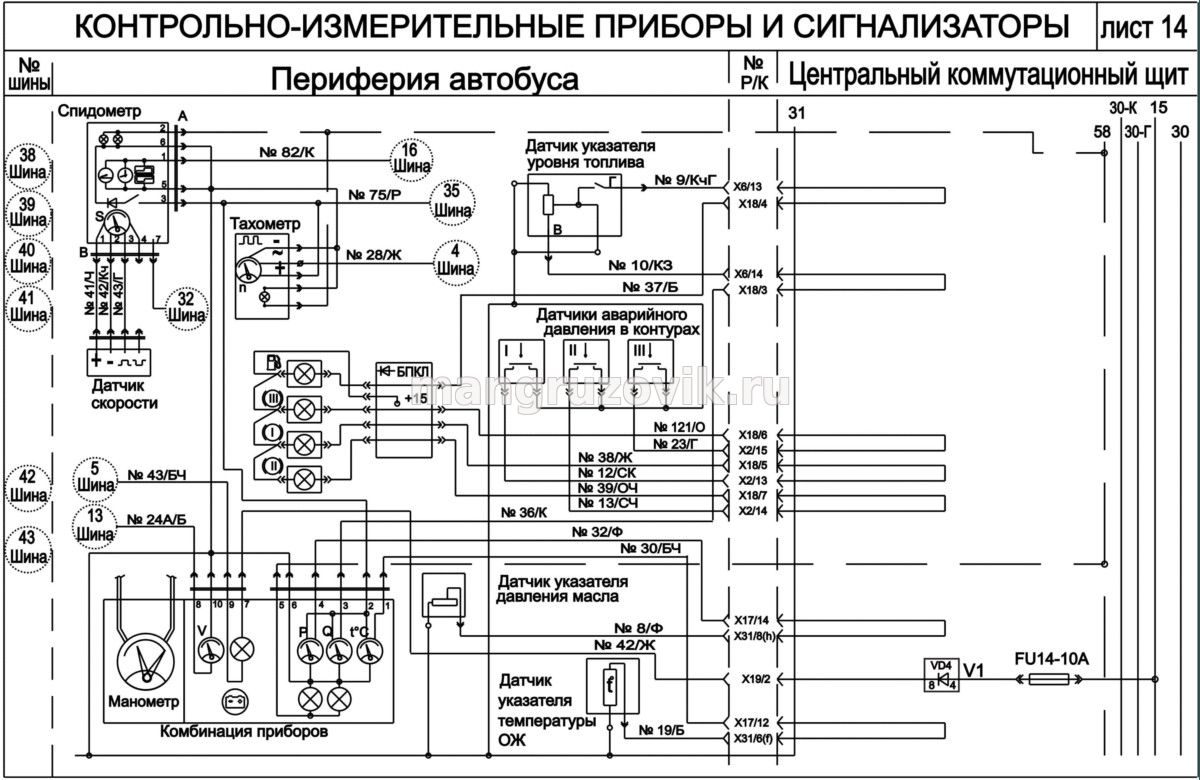

указатели на приборном щитке и сигнализаторы,внутренняя коммутация щитка приборов,

система вентиляции,

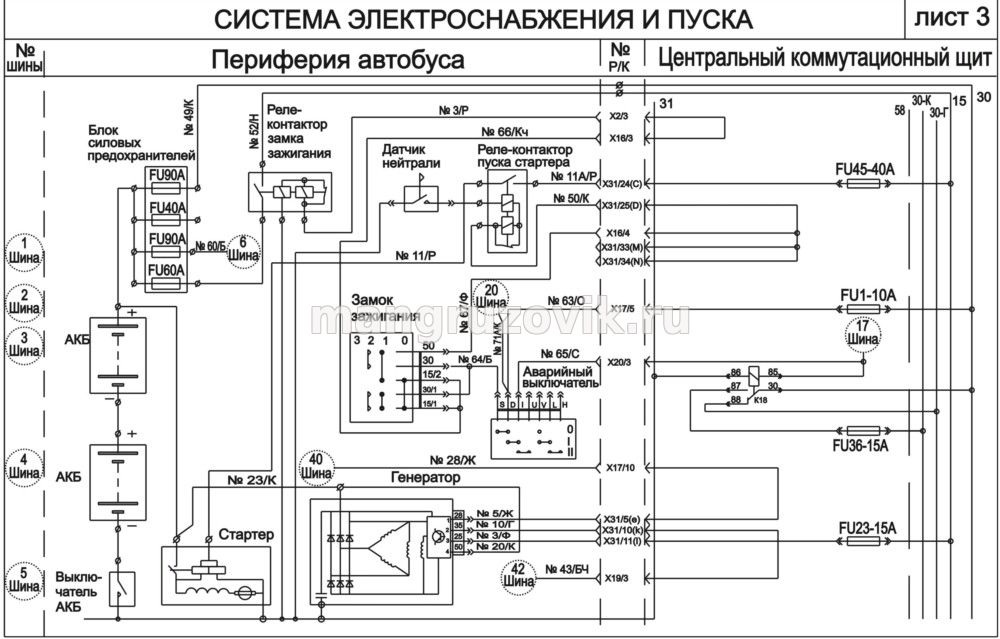

электропитание автобуса и двигателя и запуска двигателя,

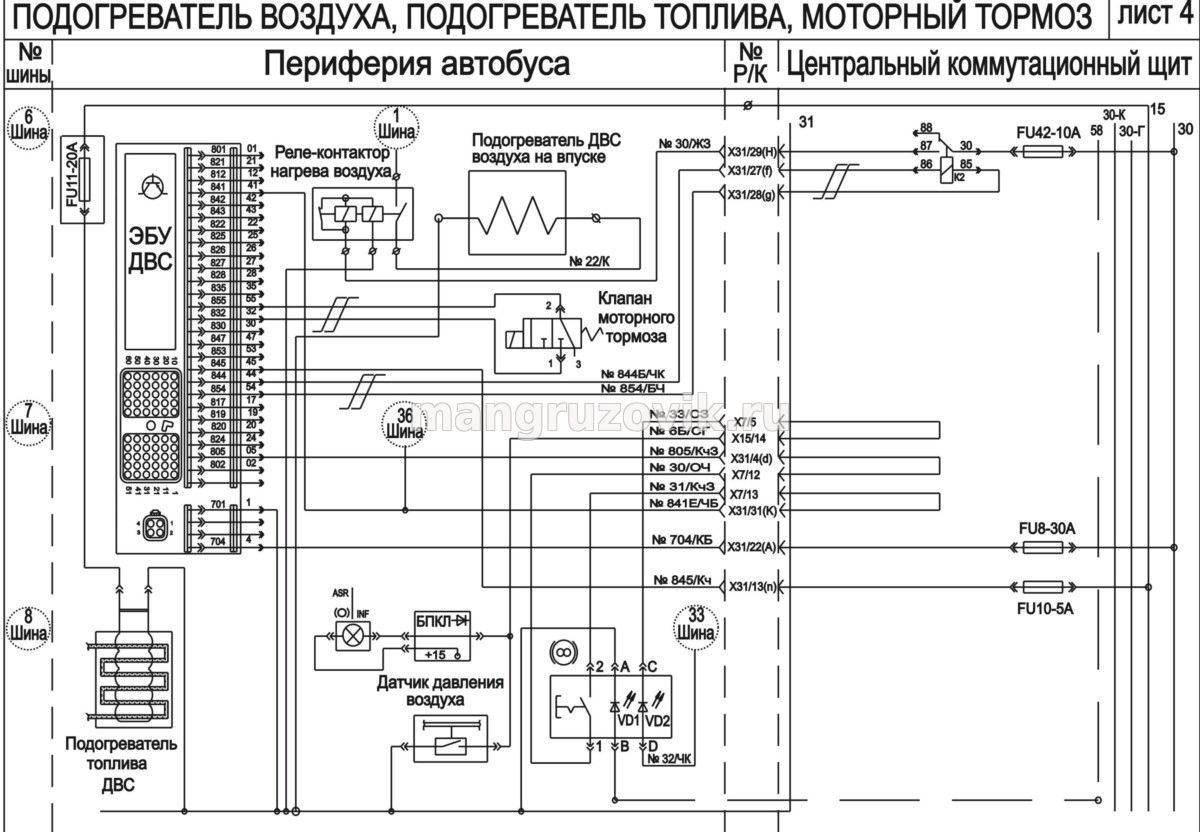

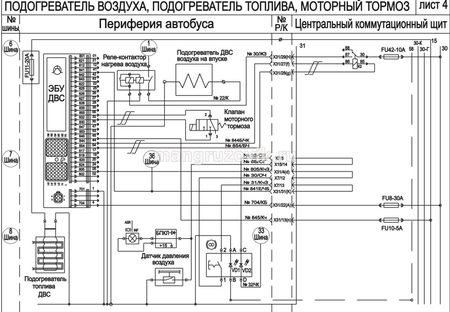

управление двигателем, подогреватель воздуха, подогреватель топлива, моторный тормоз,

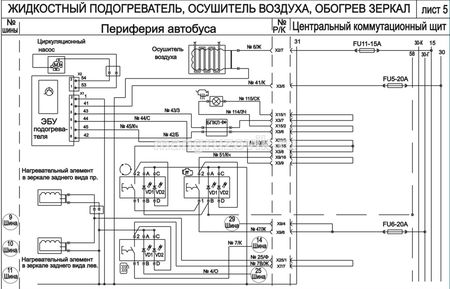

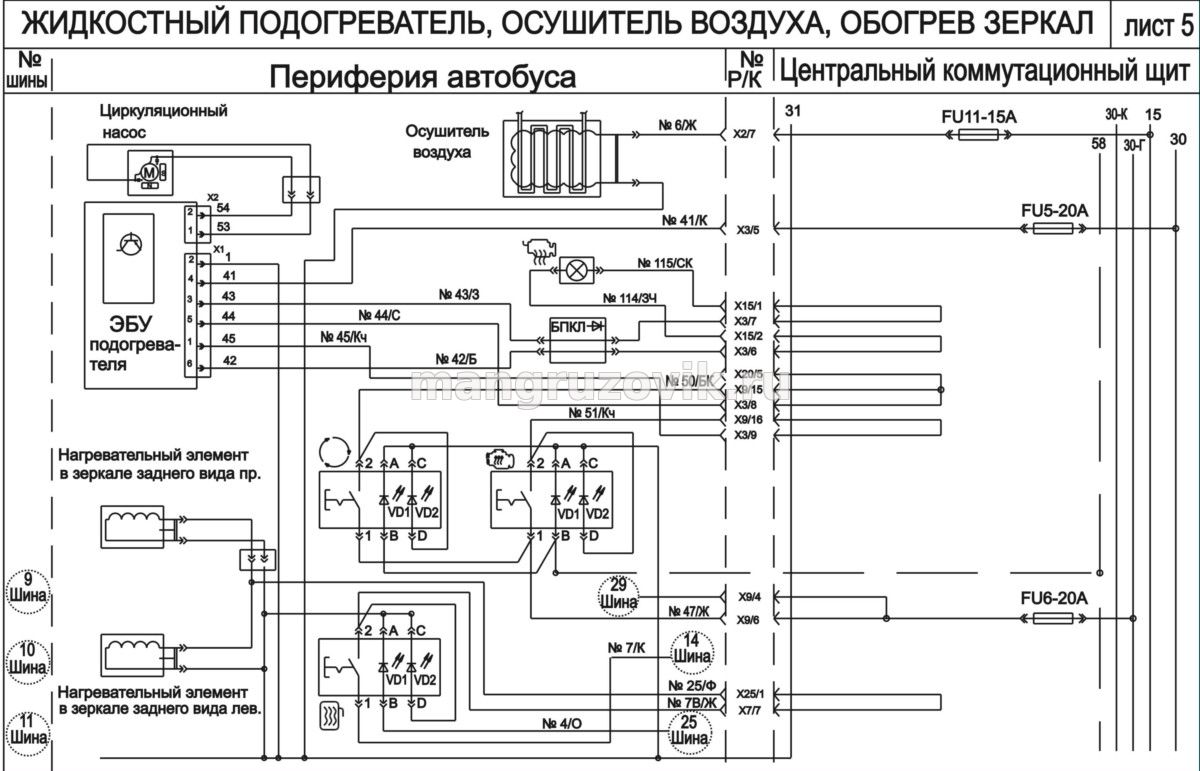

жидкостной подогреватель, осушитель воздуха, обогрев зеркал,

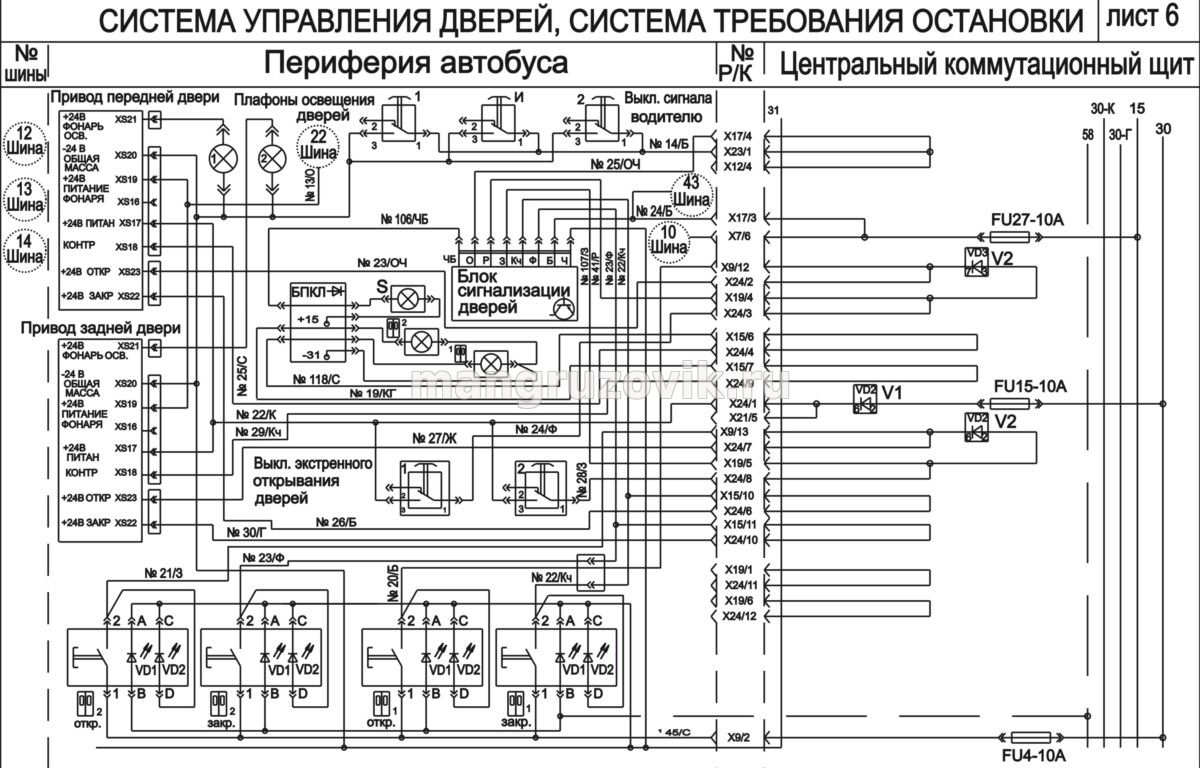

система управления дверей, система требования остановки,

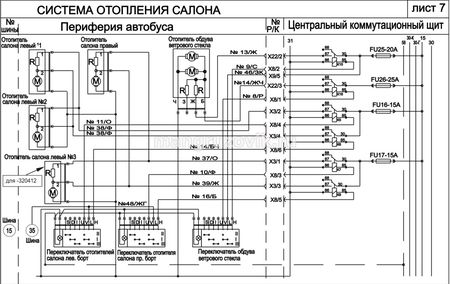

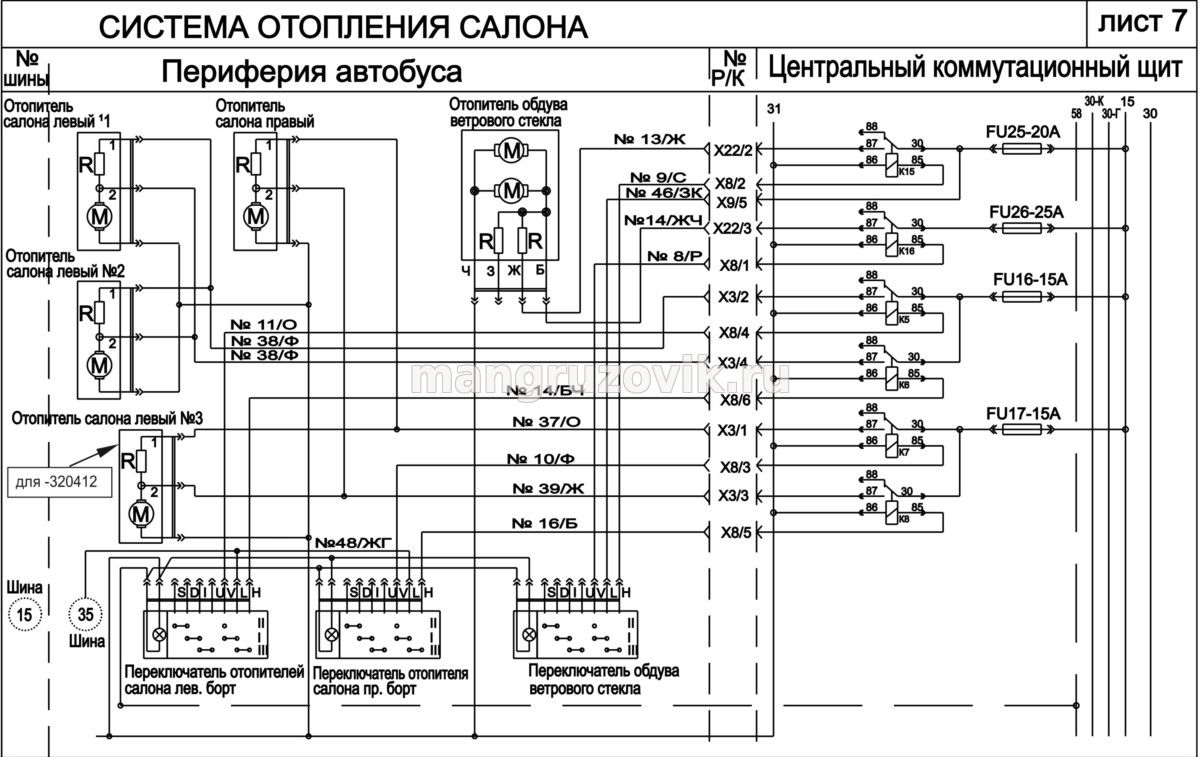

отопления салона,

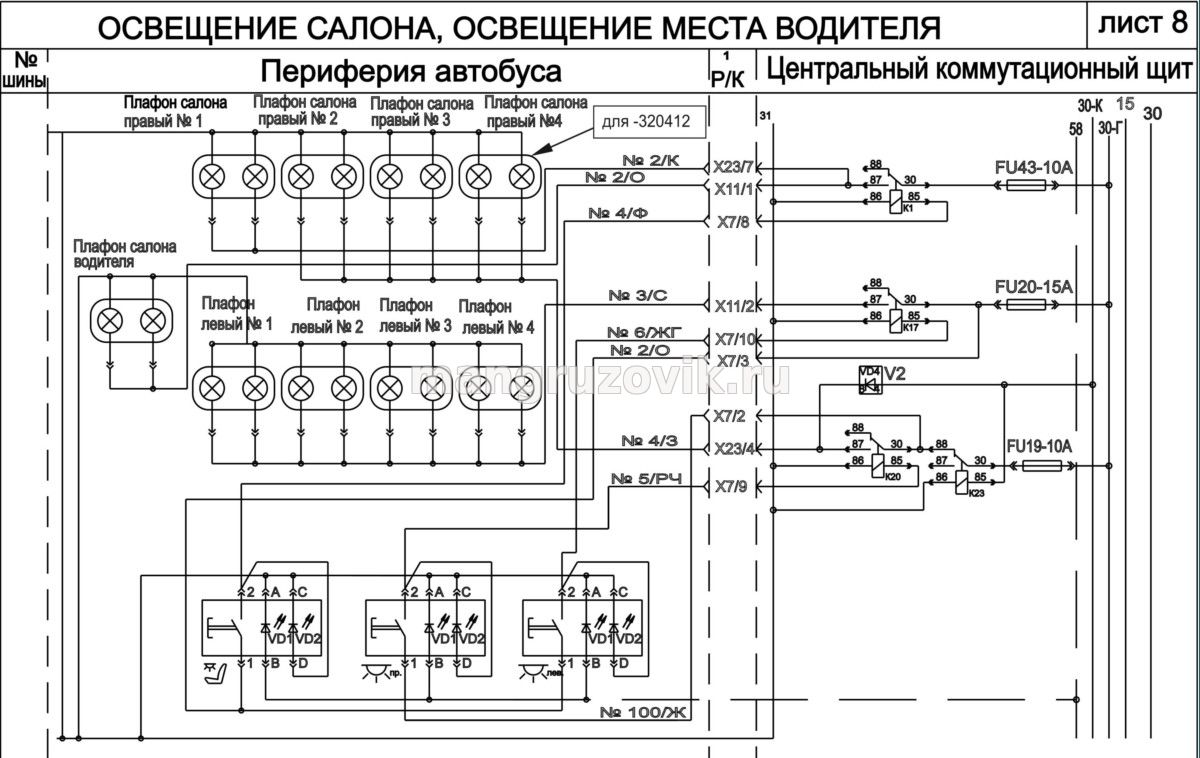

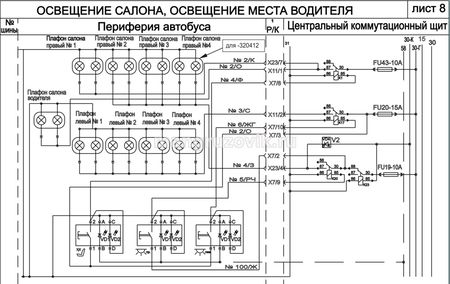

салонный свет,

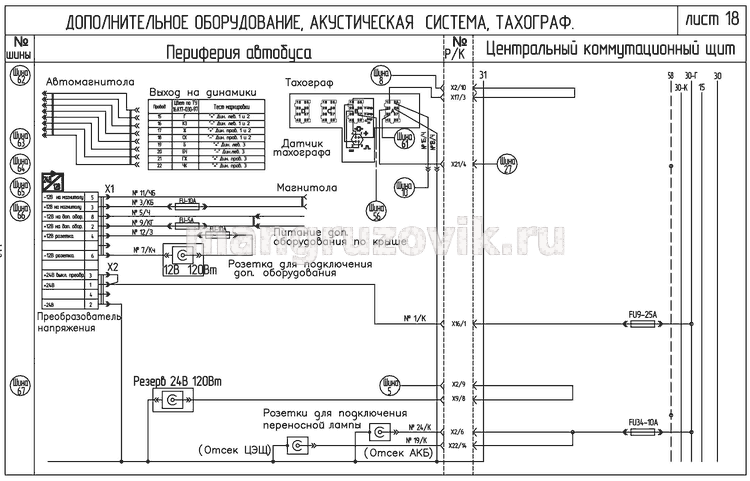

доп. оборудование, акустическая система, тахограф,

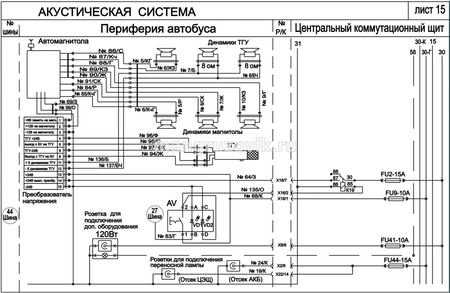

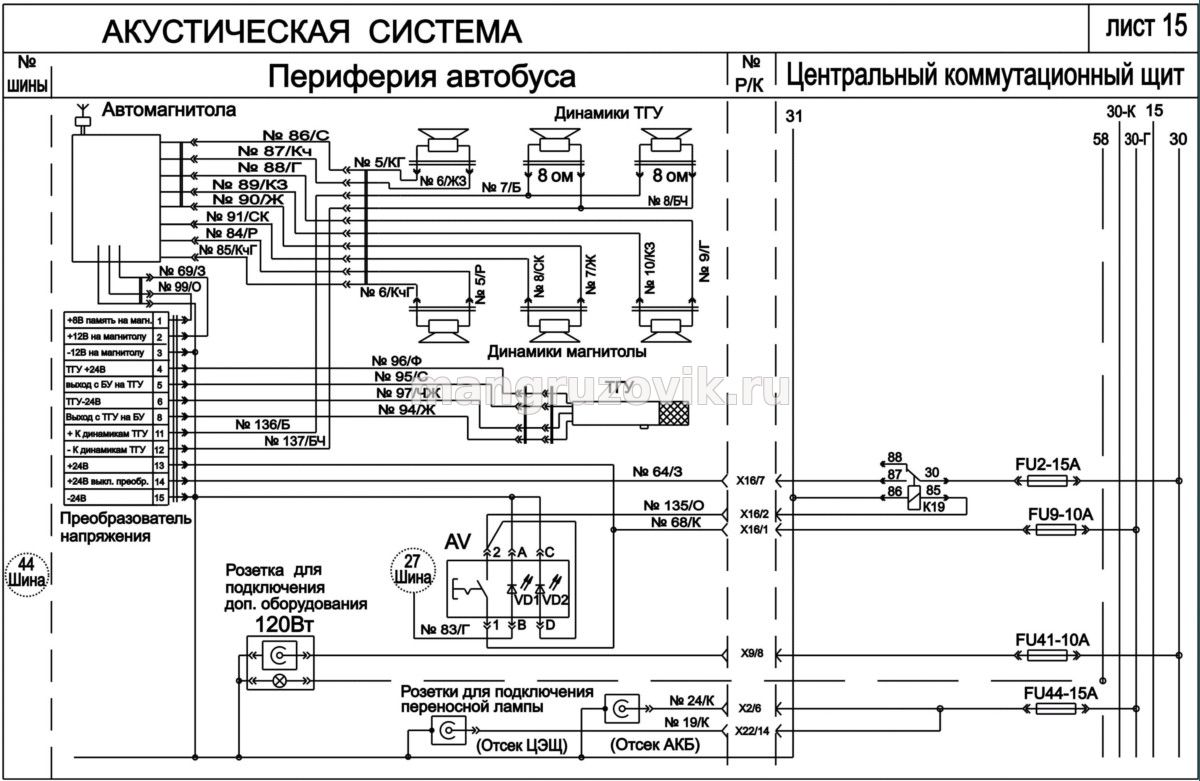

акустическая система, автомагнитола, микрофон водителя,

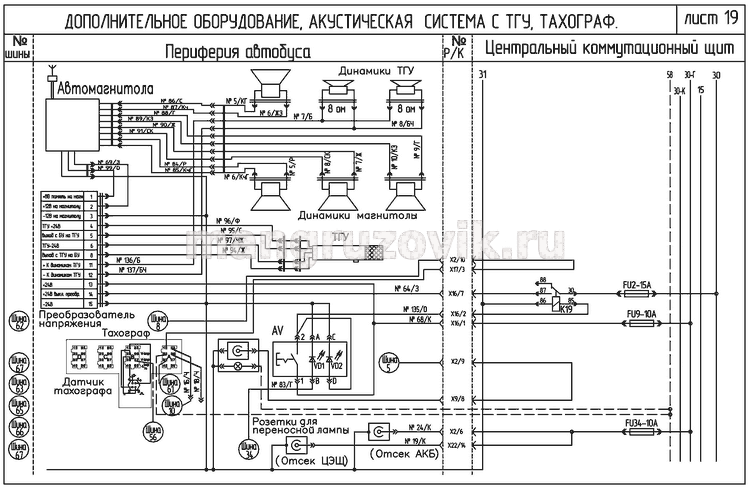

доп. оборудование, акустическая система с ТГУ, тахограф,

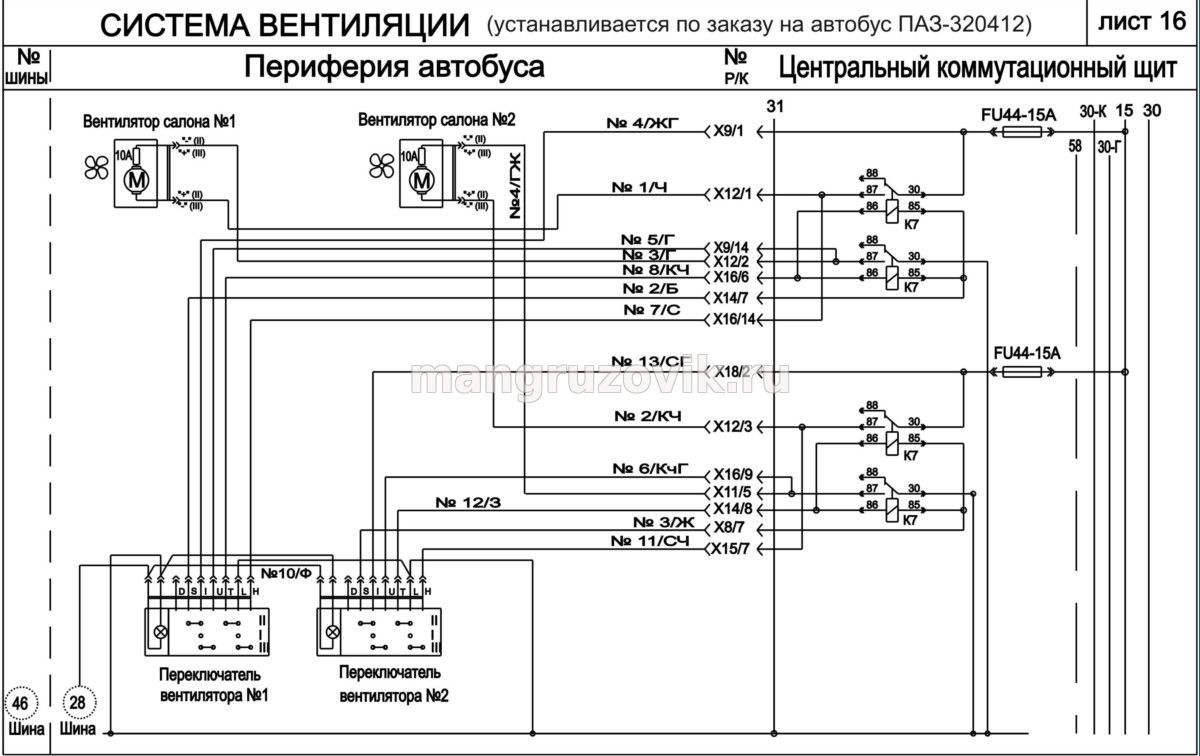

доп. оборудование, система вентиляции,

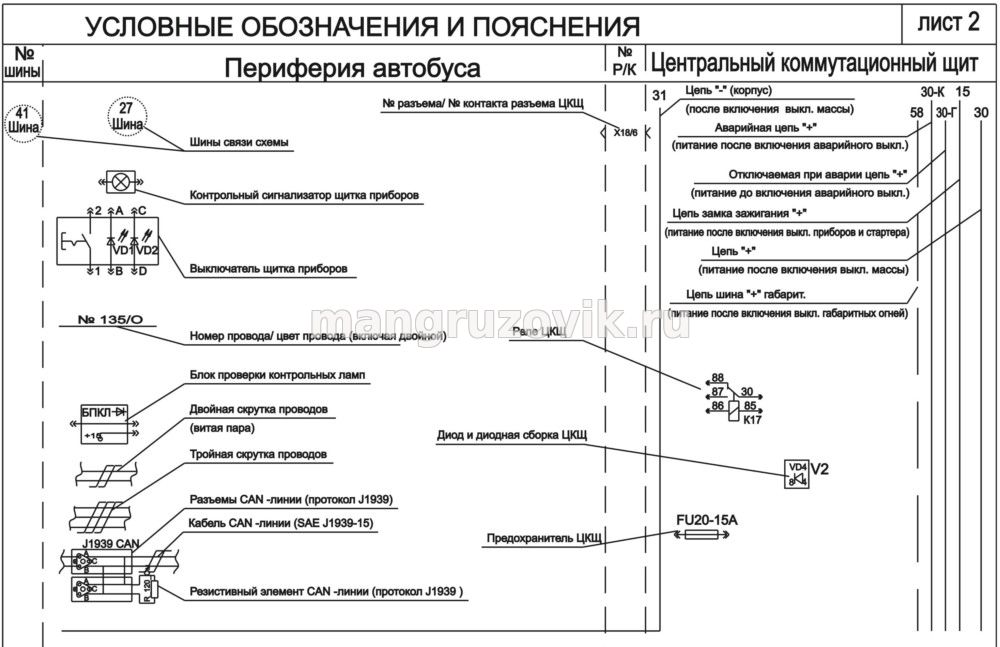

условные обозначения и разъяснение как читать схемы,

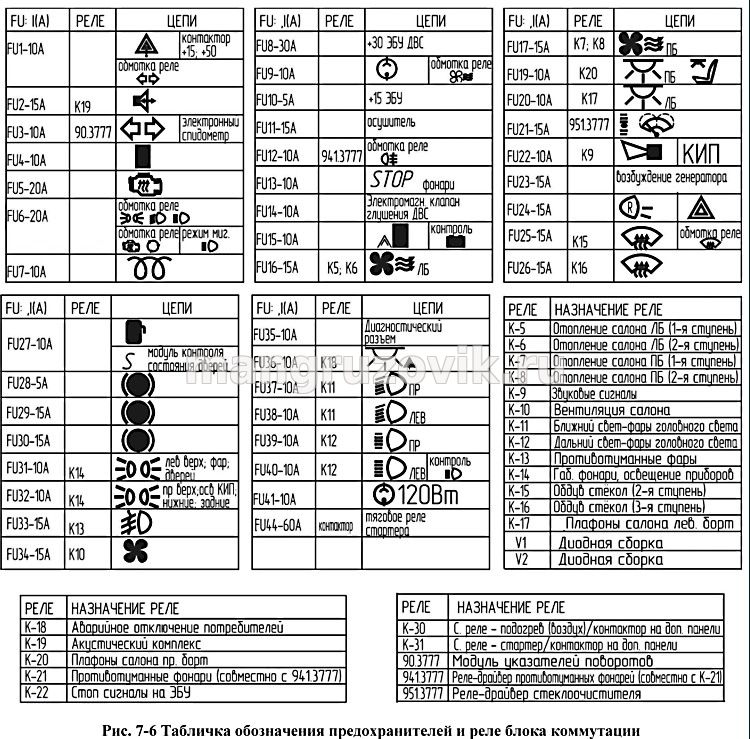

предохранители автобуса ПАЗ 320402, 320412

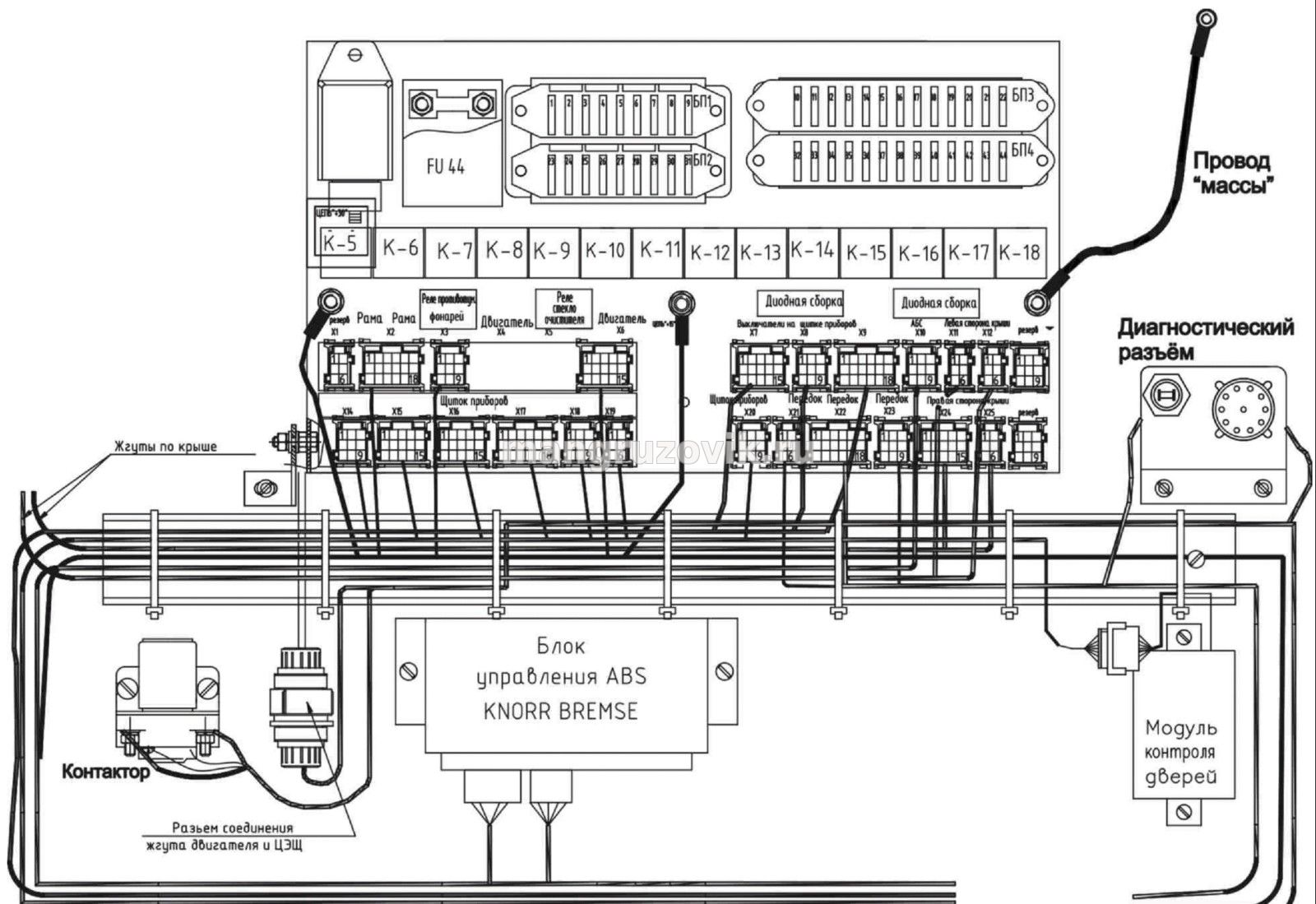

монтажный блок с предохранителями и реле автобуса ПАЗ 320402/320412.
