Mercedes-Benz Ахог 940 — 954 предохранители и реле

Перечень предохранителей грузовых автомобилей Mercedes-Benz Ахог 940 — 954

В данной статье описаны предохранители в основном модуле (базовом) и дополнительном модуле грузовых автомобилей Mercedes-Benz Ахог 940 — 954

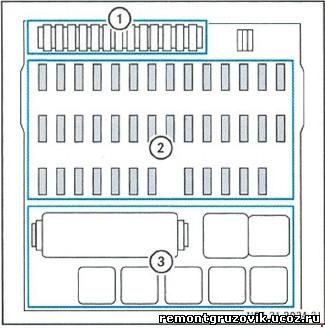

схема расположение предохранителей в главном (базовом модуле) блоке предохранителей

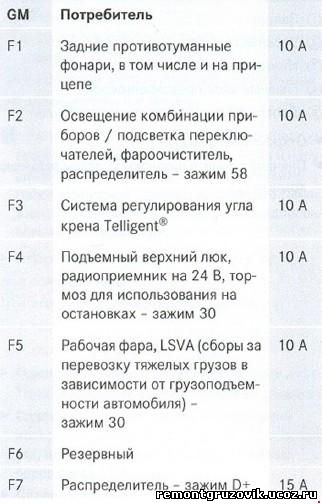

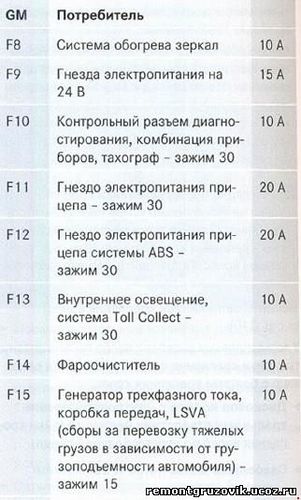

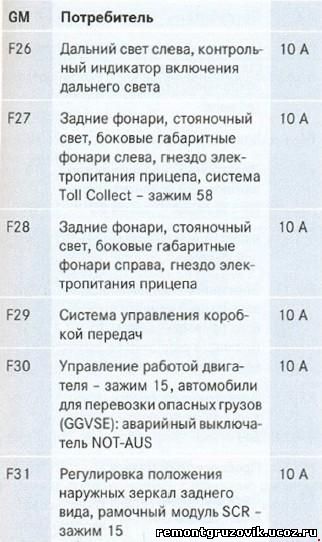

Базовый модуль (GM) главного блока предохранителей
1 Запасные предохранители (не подключенные)

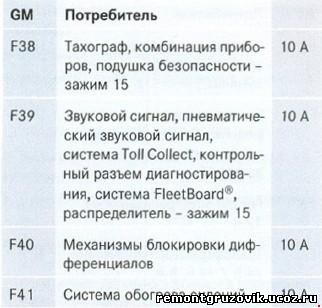

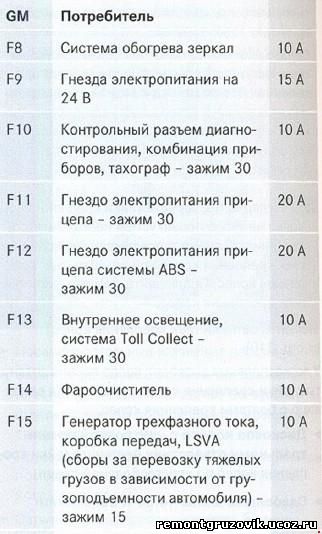

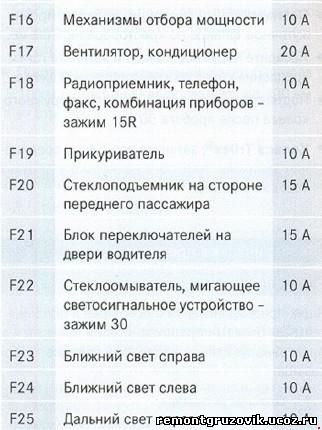

2 Предохранители F1 — F41 (в работе)
3 Реле
нумерация предохранителей начинается верхним с лева и продолжается по нарастающем с лева на право

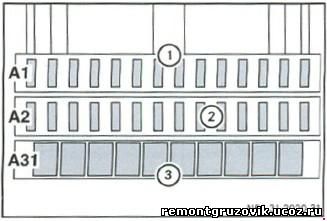

Расположение предохранителей в дополнительном блоке предохранителей

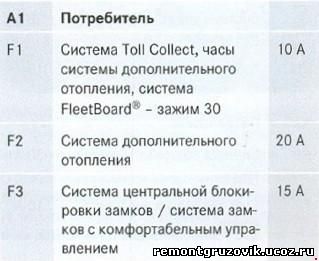

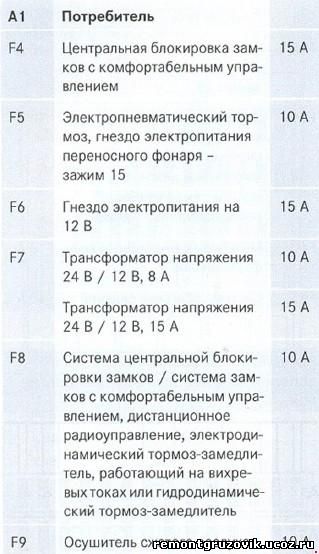

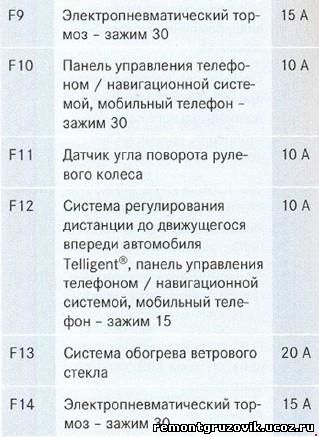

1 Предохранители F1 -F14(A1)

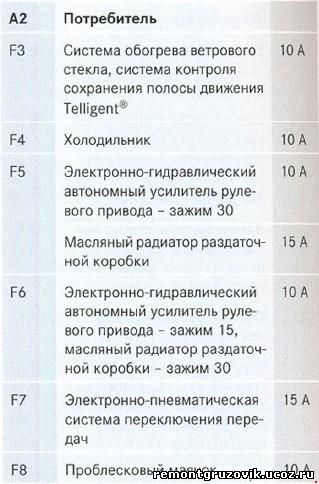

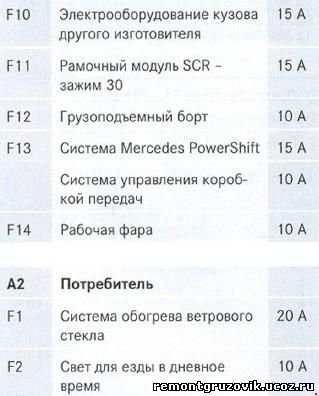

2 Предохранители F1 — F14 (А2)
3 Реле (A31 / А32)
