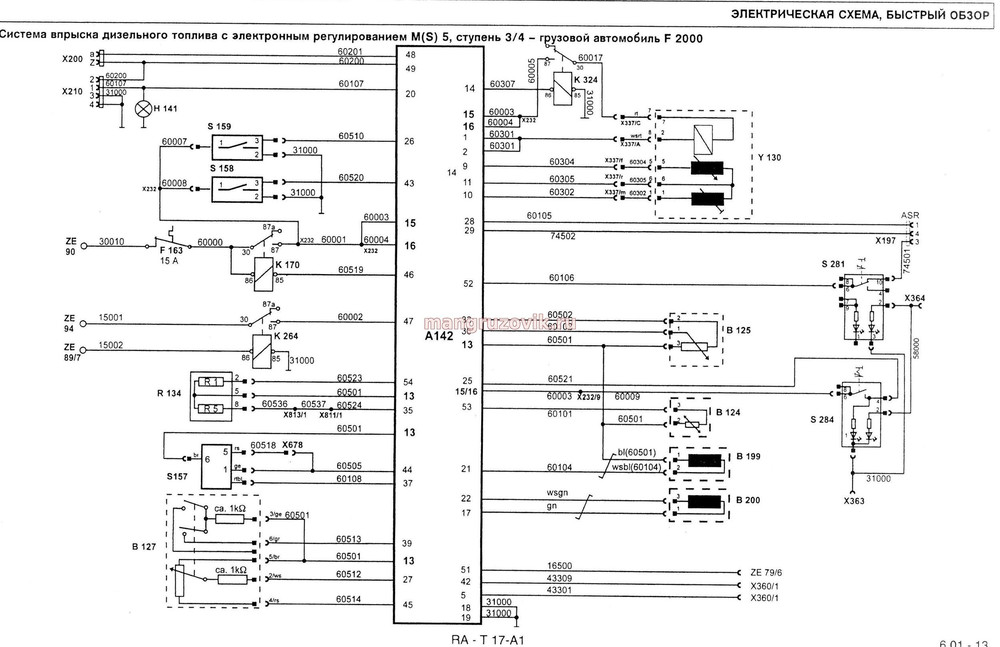

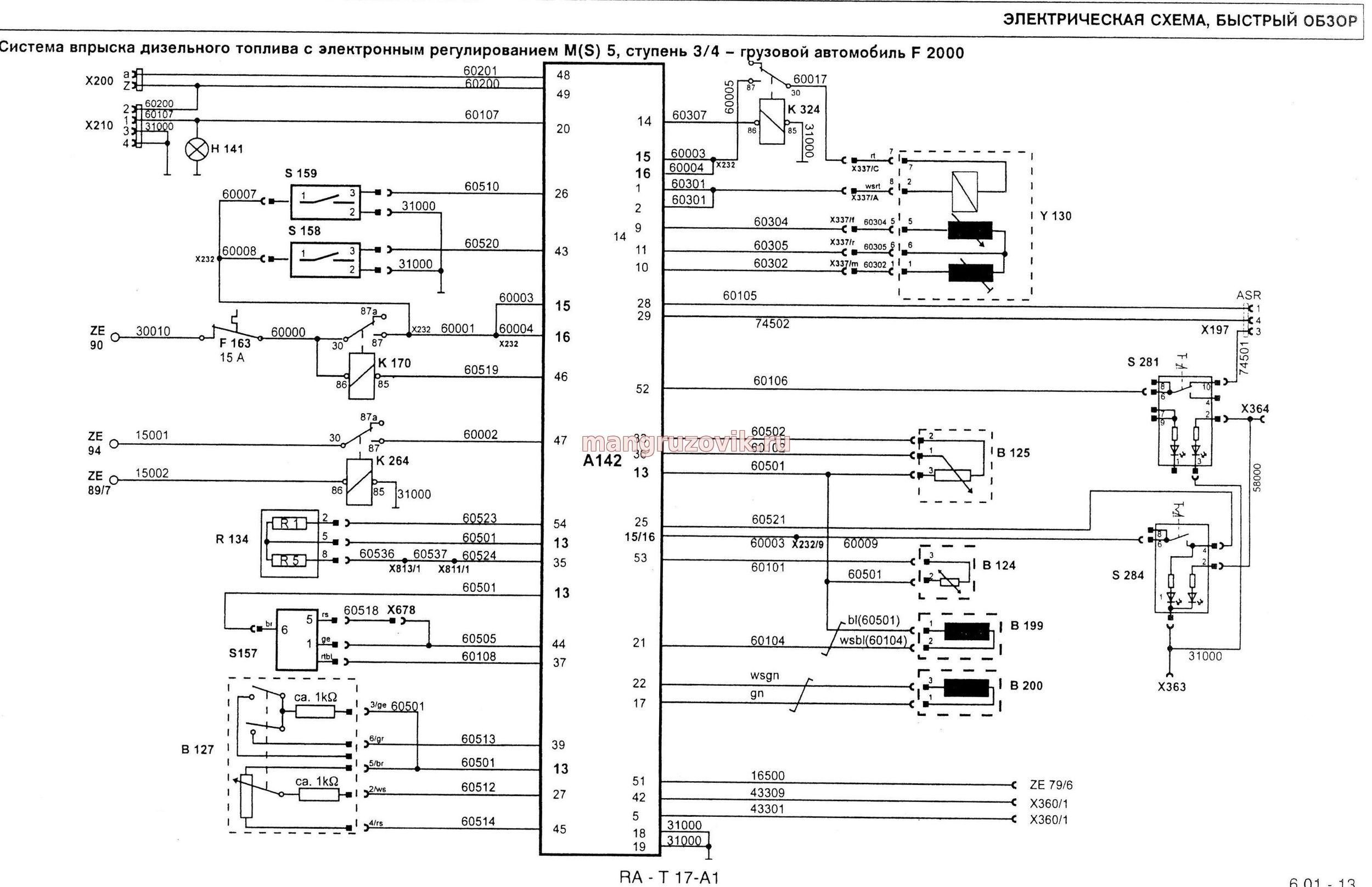

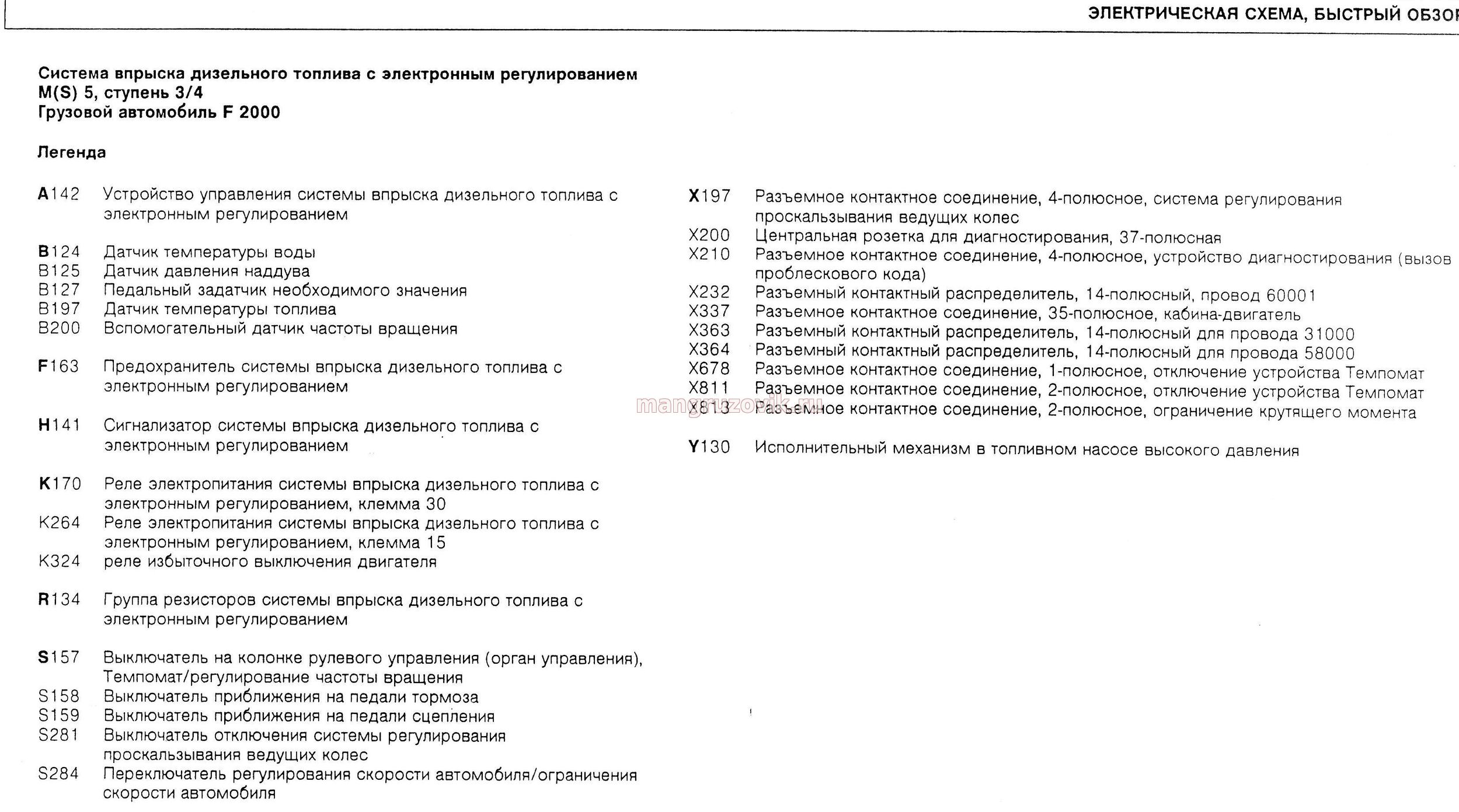

Легенда к электрической схеме MAN F2000 управления впрыском топлива EDC MS-5 на русском языке.
А142 Устройство управления системы впрыска дизельного топлива с электронным регулированием.
В124 датчик температуры воды,
В125 датчик давления наддува,
В127 педальный задатчик необходимого значения,
В197 датчик температуры топлива
В200 вспомогательный датчик частоты вращения,
F163 предохранитель системы впрыска дизельного топлива с электронным регулированием,
Н141 сигнализатор системы впрыска дизельного топлива с электронным регулированием,
К170 реле электропитания системы впрыска дизельного топлива с электронным регулированием, клемма 30,
К264 реле электропитания системы впрыска дизельного топлива с электронным регулированием, КЛЕММА 15,
К324 реле избыточного выключения двигателя,
R134 группа резисторов системы впрыска дизельного топлива с электронным регулированием
S157 выключатель на колонке рулевого управления (орган управления), Темпомат\регулирование частоты вращения,
S158 выключатель приближения на педали тормоза,
S159 выключатель приближения на педали сцепления,
S281 выключатель отключения системы регулирования проскальзывания ведущих колес,
S284 переключатель регулирования скорости автомобиля\ограничения скоростьи автомобиля,
Х197 разъемное контактное соединение,4-полюсное,система регулирования проскальзывания ведущих колес,
Х200 центральная розетка для диагностирования, 37-полюсная,
Х210 разъемное контактное соединение,4-полюсное,устройство диагностирования (вызов проблескового кода)
Х232 разъемный контактный распределитель,14-полюсный,провод 60001,
Х337 разъемное контактное соединение, 35-полюсное, кабина-двигатель,
Х363 разъемный контактный распределитель,14-полюсный для провода 31000,
Х364 разъемный контактный распределитель,14-полюсный для провода 58000,
Х678 разъемное контактное соединение 1-полюсное, отключение Темпомат
Х811 разъемное контактное соединение 2-полюсное, отключение Темпомат
Х813 разъемное контактное соединение 2-полюсное,ограничение крутящего момента,
Y130 исполнительный механизм в топливном насосе высокого давления.
