Komatsu двигатели 155 - 4 серии, устройство

Komatsu двигатели 155 - 4 серии.

В описании-
Двигательные модели
-S6D155-4B
применяемые машинные модели
-D155A-1 (двигательные номера 10011-12297)

Двигательные модели
-S6D155-4D
применяемые машинные модели
-D155A-1 (двигательные номера 12298-)

Двигательные модели
-S6D155-4J
-S6D155-4C
-S6D155G-4
-SA6D155-4A
применяемые машинные модели
-D155W-1
-D355A-1
-EG300-2
-D355A-3
-D355U-3
-D375C-1

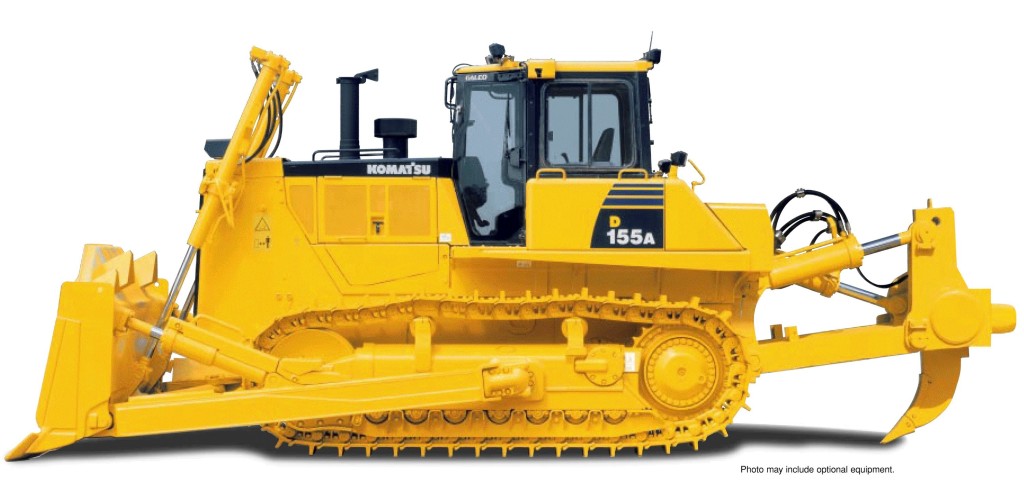

Двигатели Komatsu S6D155-4 и SAA6D155-4 - одни из самых массовых в России. Причина их популярности в надежности и неприхотливости. Они устанавливались на такие успешные модели, как бульдозеры Komatsu D155A-1 и D355A-3, трубоукладчики Komatsu D155C и D355C.

Коматцу Двигатель 155 - 4 серии, серийные номера 10011 и выше.
Конструкция и функция.

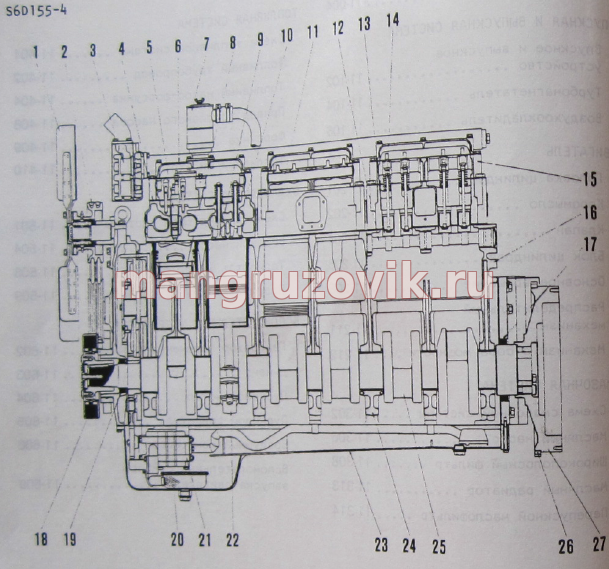

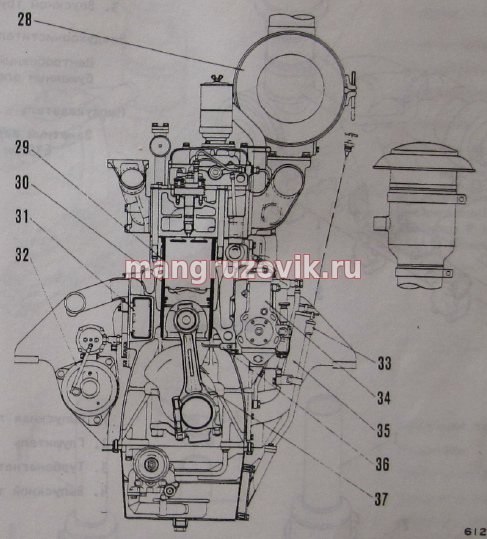

S6D155-4 общая конструкция



1.вентилятор
2.клиновой ремень
3.термостат
4.головка цилиндров
5.держатель форсунки
6.крышка головки цилиндров
7.сапун
8.поршневой палец
9.впускной клапан
10.выпускной клапан
11.зал коромысла
12.распределительный вал
13.толкатель
14.шток толкателя клапана
15.коробка коромысла
16.блок цилиндров
17.заднее уплотнение
18.антивибратор
19.переднее уплотнение
20.фильтр-отстойник
21.маслянный насос
22.крышка большой головки шатуна
23.поддон картера
24.крышка коренного подшипника
25.коленчатый вал
26.зубчатый венец
27.маховик
28.воздухоочиститель
29.гильза цилиндра
30.поршень
31.маслянный радиатор
32.пусковой мотор
33.измеритель уровня масла
34.топливный насос-форсунка
35.маслофильтр
36.форсунка, охлаждающая поршень
37.шатун

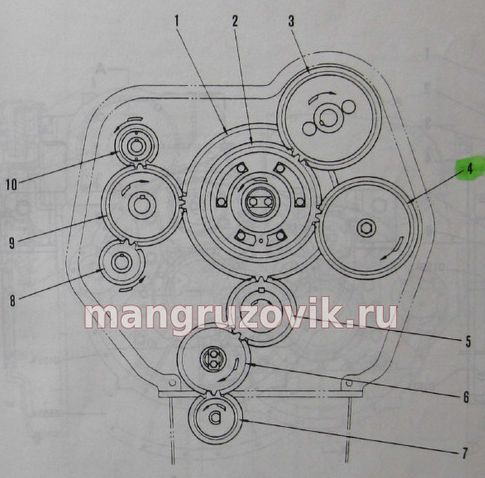

Распределительный механизм Комацу двигателей S6D1545-4, SA6D155-4
перечень шестерен.


1.основная промежуточная шестерня (большая) (число зубьев 84)
2.основная промежуточная шестерня (малая) (число зубьев 63)
3.ведущая шестерня распределительного вала (число зубьев 54)
4.ведущая шестерня топливного насоса (число зубьев 54
5.ведущая шестерня коленчатого вала (число зубьев 36)
6.промежуточная шестерня (число зубьев 37)
7.ведущая шестерня маслянного насоса (число зубьев 27)
8.ведущая шестерня водяного насоса (число зубьев 23)
9.ведущая шестерня вспомогательного устройства (число зубьев 43)
10.ведущая шестерня генератора переменного тока (число зубьев 22)

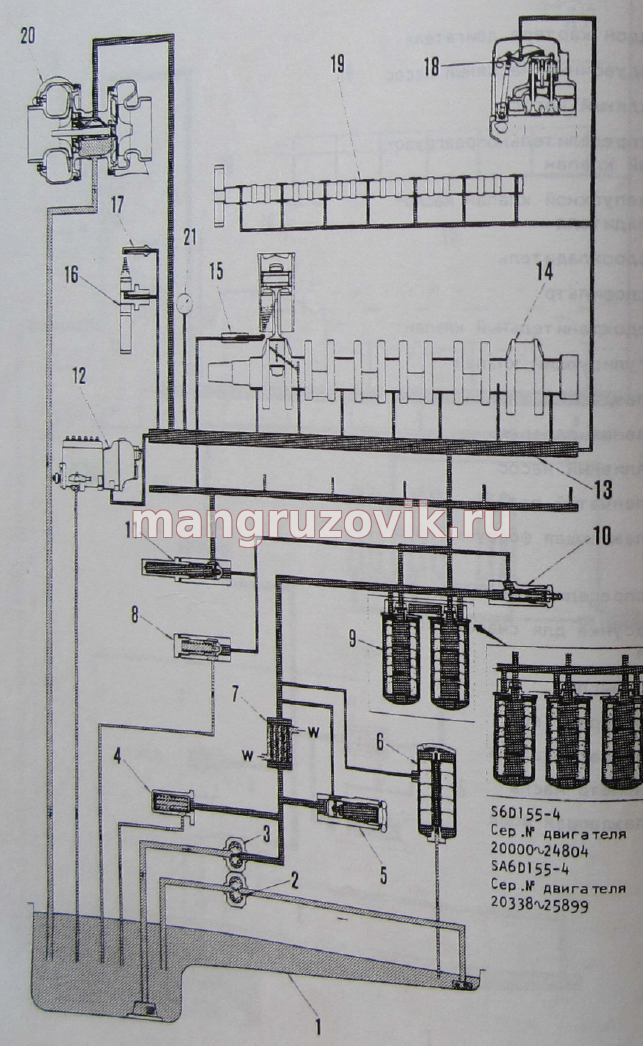

Смазочная система Коматсу
двигателей S6D1545-4, SA6D155-4 (серийный номер двигателя 2000 и более)


1.поддон картера
2.продувочный насос
3.маслянный насос
4.главный разгрузочный клапан
5.перепускной клапан маслянного радиатора
6.перепускной фильтр
7.маслянный радиатор
8.регуляторный клапан
9.широкополосный фильтр
10.предохранительный клапан
11.перепускной клапан, охлаждающий поршень
12.труба топливного распыления
13.основная галерея
14.коленчатый вал
15.форсунка. охлождающая поршень
16.распределительный механизм
17.смазочная форсунка
18.крышка головки цилиндров
19.распределительный вал
20.турбонагнетатель
21.манометр масла

W.охлаждающая вода

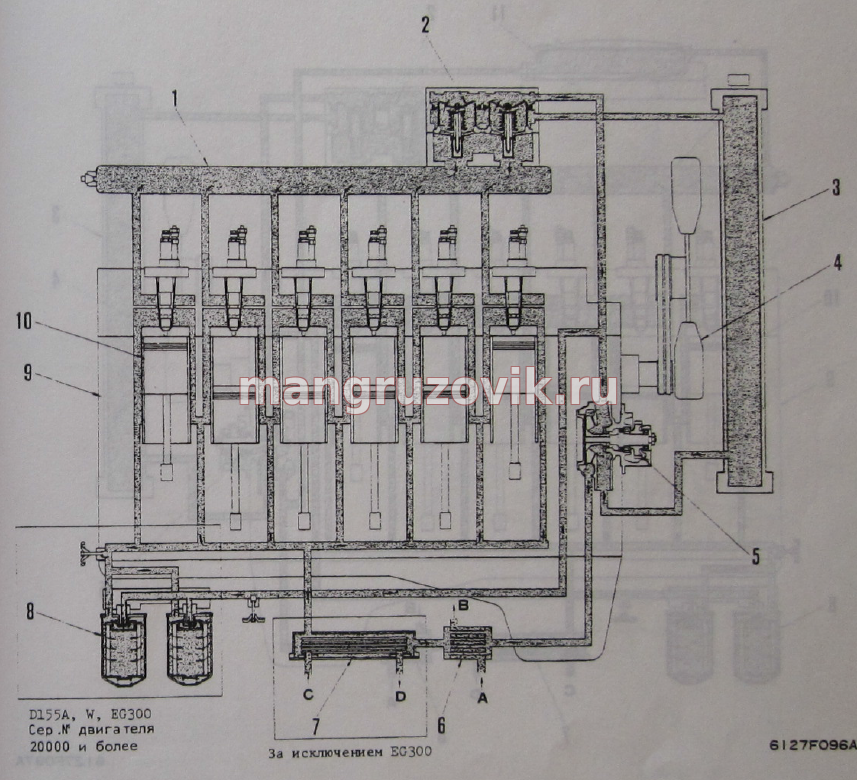

Охлаждающая система Каматцу
двигателей S6D1545-4


1.водяной трубопровод
2.термостат
3.радиатор
4.вентилятор
5.водяной насос
6.маслянный радиатор
7.маслянный радиатор гидротрансформатора
8.предохранитель от коррозии
9.блок цилиндров
10.гильза цилиндров

А.от маслянного насоса (масло)
В.на каждую часть двигателя (масло)
С.от насоса на стороне шасси (масло)
D.на гидротрансформатор

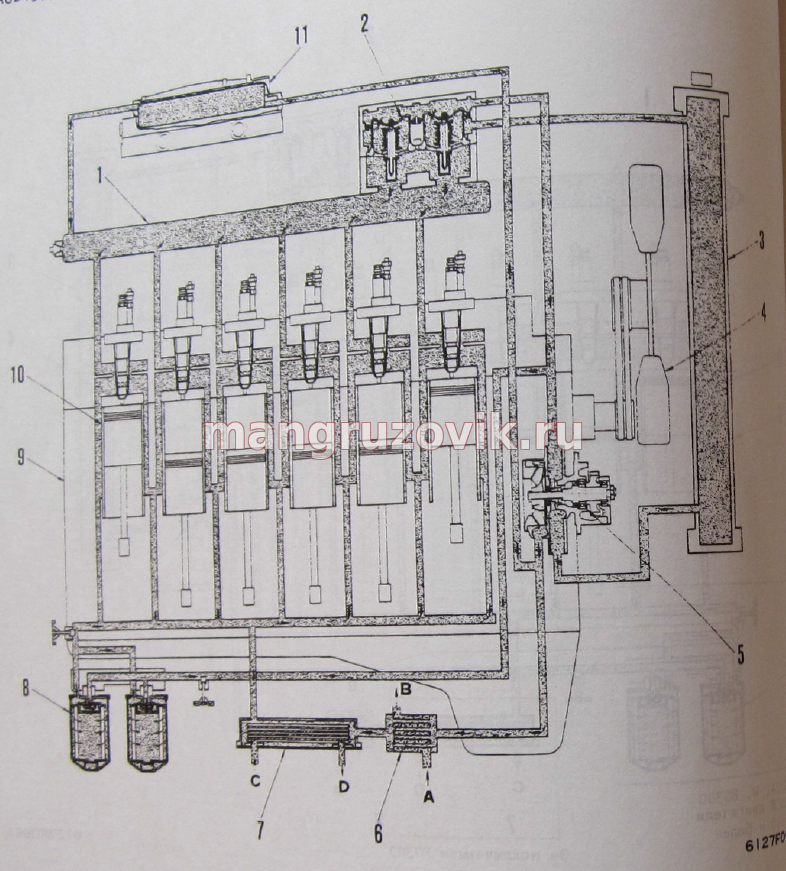

Охлаждающая система Каматцу
двигателей SA6D155-4


1.водяной трубопровод
2.термостат
3.радиатор
4.вентилятор
5.водяной насос
6.маслянный радиатор
7.маслянный радиатор гидротрансформатора
8.предохранитель от коррозии
9.блок цилиндров
10.гильза цилиндров
11.воздухоохладитель

А.от маслянного насоса (масло)
В.на каждую часть двигателя (масло)
С.от насоса на стороне шасси (масло)
D.на гидротрансформатор

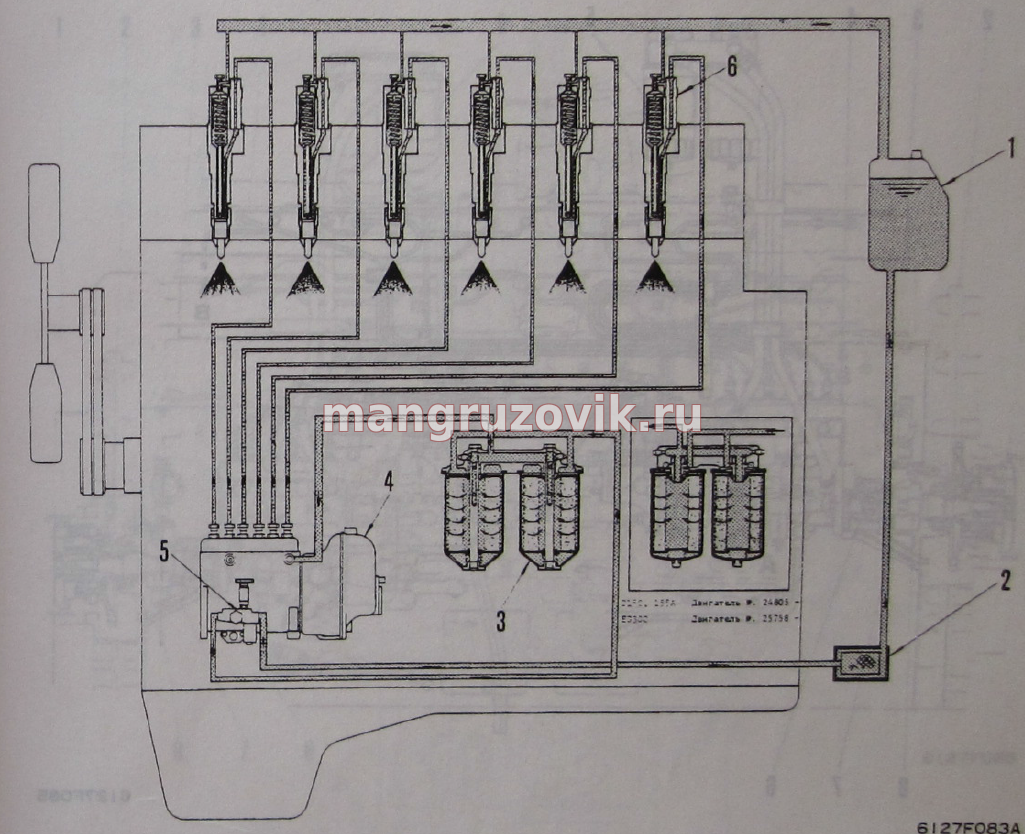

Топливная система Каматцу
двигателей S6D1545-4, SA6D155-4


1.топливный бак
2.держатель
3.топливный фильтр
4.топливный насос форсунка
5.питательный насос

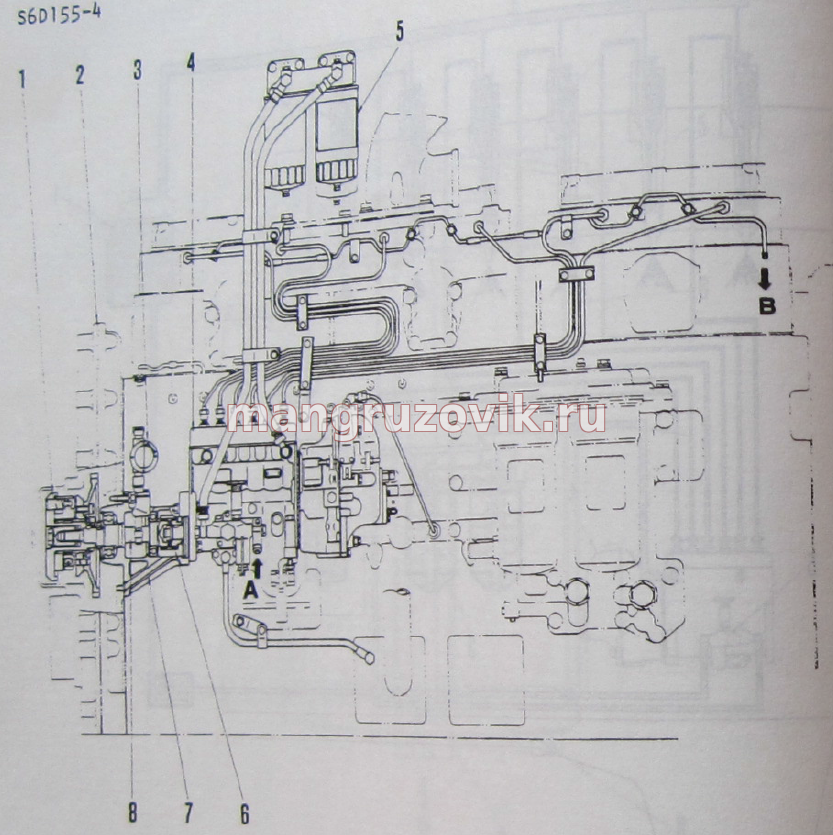

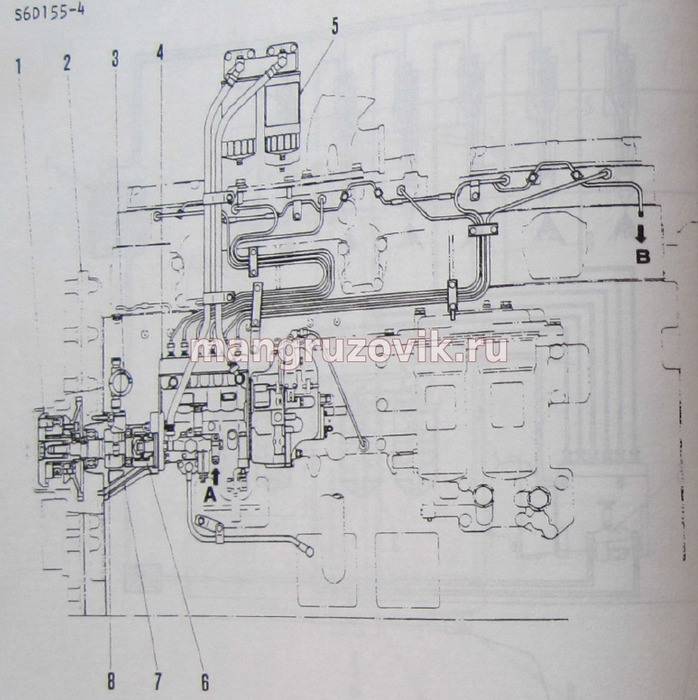

Топливный трубопровод Камацу
двигателя S6D1545-4


1.автоматический таймер
2.ведущая шестерня топливного насоса
3.счетчик моточасов
4.топливный насос-форсунка
5.топливный фильтр
6.соеденительная муфта
7.кожух
8.вал

А.от топливного бака
В.к топливному баку

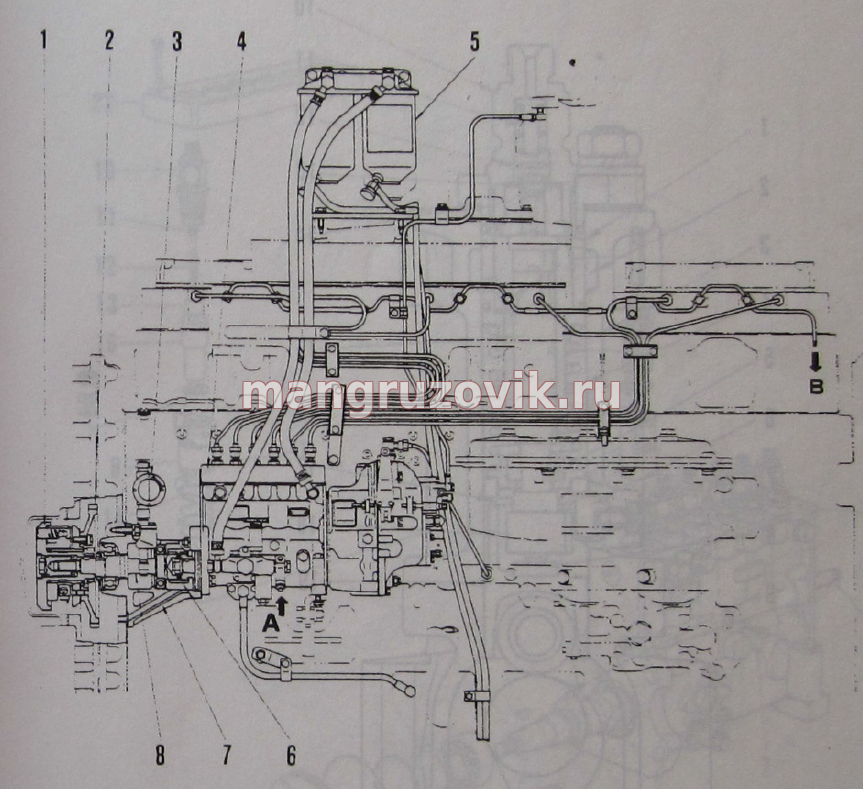

Топливный трубопровод Камацу
двигателя SA6D155-4


1.автоматический таймер
2.ведущая шестерня топливного насоса
3.счетчик моточасов
4.топливный насос-форсунка
5.топливный фильтр
6.соеденительная муфта
7.кожух
8.вал

А.от топливного бака
В.к топливному баку
* Счетчик моточасов был переделан с серийным номером двигателя 37513 и больше.

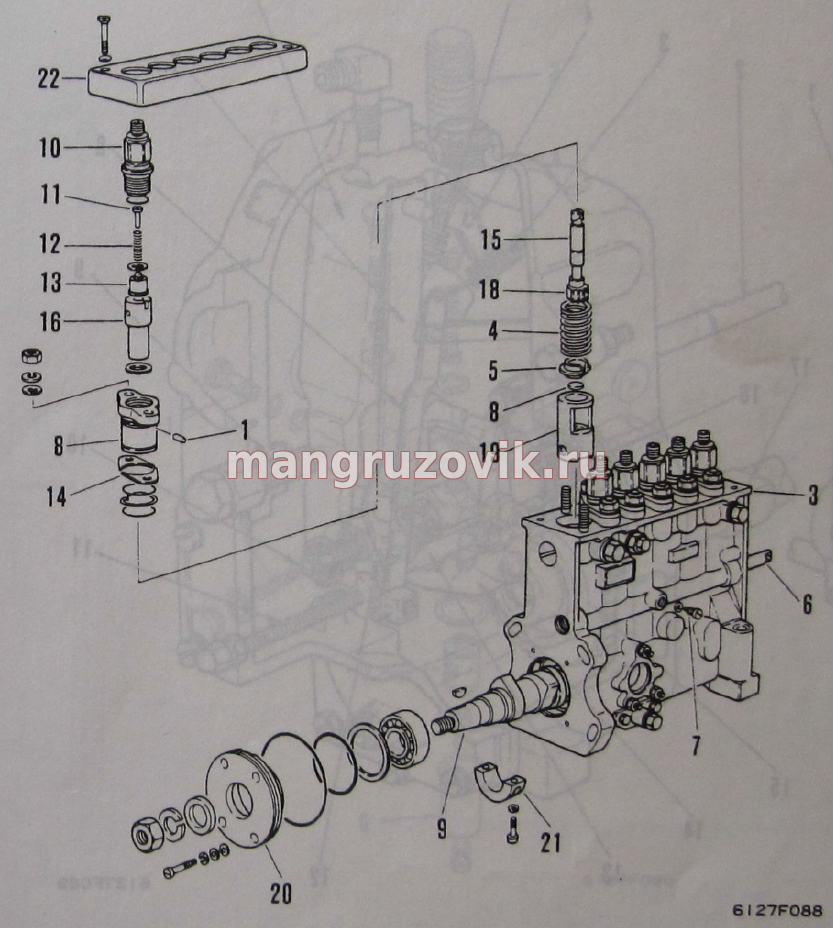

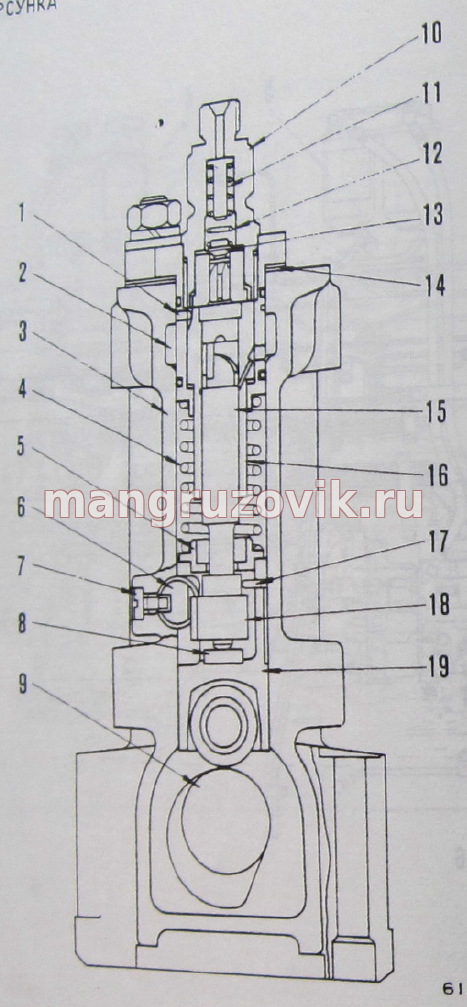

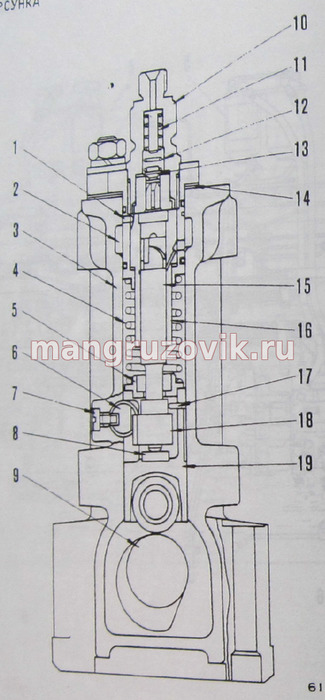

Топливный насос-форсунка (устройство в разрезе)



1.прямой палец
2.фланцевая муфта
3.корпус насоса
4.пружина плунжера
5.нижнее плунжерное седло
6.рейка управления
7.направляющий винт рейки
8.седло плунжера
9.распределительный вал
10.держатель нагнетательного клапана
11.стопор нагнетательного клапана
12.пружина нагнетательного клапана
13.нагнетательный клапан
14.регулировочная прокладка
15.плунжер
16.цилиндр плунжера
17.направляющий палец
18.ведущая шестерня управления
19.толкатель
20.крышка
21.центровая вставка подшипника
22.крышка
