как читать электрические схемы-обозначения

Обозначение выводов (контактов) цифрами и буквами выключателей,реле,датчиков и исполнительных механизмов на электрических схемах и элементах автомобиля-по международному стандарту.


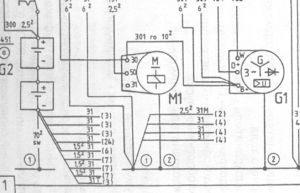

Клемма и ее определение:

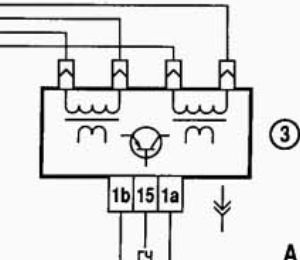

 распределитель зажигания,катушка,каммутатор,электронное зажигание.


1 Низкое напряжение

1b Распределитель зажигания. с 2-мя раздельными цепями. к трамблеру II
1a Распределитель зажигания. с 2-мя раздельными цепями. к трамблеру I
4b Распределитель зажигания., с 2-мя раздельными цепями. Из катушки зажигания II
4a Распределитель зажигания., с 2-мя раздельными цепями. Из катушки зажигания I
4  Катушка зажигания. Распределитель зажигания.. Высоковольтное напряжение
15 Вывод (+), идущий от аккумулятора (из замка зажигания выход).
15а Вывод балластного резистора на катушке зажигания. и на стартер.

   Свеча запальная и включатель стартера

19 Предварительный нагрев
17 Пуск.

  Аккумуляторная батарея.

30 Вывод аккумулятора (+), постоянное напряжение.
30а Параллельно-последовательный переключатель аккумулятора 12/24В.
  Вывод (+) от батареи II

31 Обратная линия отрицательной клеммы аккумулятора или заземление (масса).
31b Обратная линия отрицательной клеммы аккумулятора или заземление посредством переключателя или реле.
31а Параллельно-последовательный переключатель аккумулятора 12/24В.
  Обратная линия к батарее II, отрицательная.
31с Параллельно-последовательный переключатель батареи 12/24В.
 Обратная линия к батарее I, отрицательная.

 Электрический двигатель.

32 Обратная линия.
33a концевой выключатель ручника.
33b Параллельная обмотка возбуждения двигателя.
33f Параллельная обмотка возбуждения для второго низкоскоростного диапазона двигателя
33g Параллельная обмотка возбуждения для третьего низкоскоростного диапазона двигателя
33h Параллельная обмотка возбуждения для четвертого низкоскоростного диапазона двигателя
33l Соединение для вращения против часовой стрелки.
33r Соединение для вращения по часовой стрелке.

  Стартер.

45 Отдельное реле стартера, выход, стартер, вход (основной ток).
45a Пусковое реле для включения тока. Вывод.
45b Пусковое реле для включения тока. Ввод.
48 Выводы на стартере и реле повторного пуска для контроля процесса пуска.

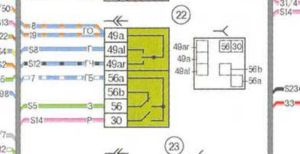

  Устройства указателя поворота (реле- импульсные генераторы),прерыватели биметалические



49 Ввод.
49a Вывод.
49b Вывод, вторая цепь указателей поворота.
49c Вывод, третья цепь указателей поворота.

  Стартеры


50 Управление работой стартера (непосредственное)
50a Последовательно-параллельный переключатель батареи.
 Вывод для управления работой стартера.
50b Управление стартером с параллельным функционированием двух стартеров с последовательным управлением.
50c Пусковое реле для последовательного контроля включения тока во время параллельной работы двух         стартеров.
 Ввод пускового реле для стартера 1.
50d Пусковое реле для последовательного контроля включения тока во время параллельной работы двух стартеров.
 Ввод пускового реле для стартера 2.
50e Реле пуска – блокировки.
 Ввод.
50f Реле пуска – блокировки.
 Вывод.
50g Реле повторного пуска.
 Ввод.
50h Реле повторного пуска.
 Вывод.

Электродвигатели стеклоочистителя.


                  рис.выключателя щеток
53 Электродвигатель стеклоочистителя.
 Ввод (+).
53a Стеклоочиститель (+), выключатель самоостановки.
53b Стеклоочиститель (параллельная обмотка).
53c Электрический насос омывателя ветрового стекла.
53e Стеклоочиститель (тормозная обмотка).
53i Электродвигатель стеклоочистителя с постоянным магнитом и третьей щеткой (для более высокой скорости работы).

Освещение.

55 Противотуманная фара.
56 Фара.
56a Дальний свет фар, индикаторная лампа света фар.
56b Ближний свет фар.
56d Контакт проблескового устройства фары.
57a Лампа стоянки.
57L Лампа стоянки левая.
57R Лампа стоянки правая.
58 Передний габаритный огонь, задний габаритный огонь, фонарь освещения номерного знака, лампа приборного щитка.
58L Лампа подсветки номерного знака левая.
58R Лампа подсветки номерного знака правая.

Генераторы переменного тока и регуляторы напряжения.

61 Сигнальная лампа работы генератора.
B+ Положительный вывод батареи.
B- Отрицательный вывод батареи.
D+ Положительный вывод электрического генератора.
D- Отрицательный вывод генератора.
DF Обмотка возбуждения генератора.
DF1 Обмотка возбуждения генератора 1.
DF2 Обмотка возбуждения генератора 2.
U V W Выводы переменного тока электрического генератора.

Акустика.

75 Радиоприемник, прикуриватель.
76 Динамики.

Выключатели.

81 Размыкающий контакт (NC) и переключающий.
 Ввод.
81a Вывод 1, сторона NC
81b Вывод 2, сторона NC
82 Выключатели замыкающих контактов (NO)
 Ввод.
82a Выключатели замыкающих контактов (NO)
 Вывод 1
82b Выключатели замыкающих контактов (NO)
 Вывод 2
82z Выключатели замыкающих контактов (NO)
 Ввод 1
82y Выключатели замыкающих контактов (NO)
 Ввод 2
83 мульти переключатели.
 Ввод.
83a мульти переключатели.
 Вывод положение 1
83b мульти переключатели.
 Вывод положение 2
83L мульти переключатели.
 Вывод левостороннее положение.
83R мульти переключатели.
 Вывод правостороннее положение.

Реле тока

84 Ввод, обмотка и контакт реле.
84a Вывод, обмотка.
84b Вывод, контакт реле.

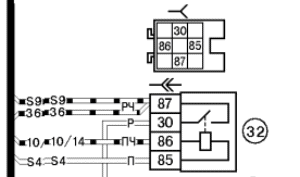

Реле переключателей.


85 Вывод, обмотка (конец обмотки к заземлению или к отрицательному выводу).
86 Ввод, обмотка (начало обмотки).
86a Начало обмотки или первая обмотка.
86b Вывод обмотки или вторая обмотка.
87 Контакт реле для размыкания (NC) и контакты переключения.
 Ввод.
87a Контакт реле для размыкания (NC) и контакты переключения.
 Вывод 1 (со стороны NC).
87b Контакт реле для размыкания (NC) и контакты переключения.
 Вsвод 2.
87c Контакт реле для размыкания (NC) и контакты переключения.
 Вsвод 3.
87z Контакт реле для размыкания (NC) и контакты переключения.
 Ввод 1.
87y Контакт реле для размыкания (NC) и контакты переключения.
 Ввод 2.
87x Контакт реле для размыкания (NC) и контакты переключения.
 Ввод 3.
88 Контакт реле для контакта замыкания (NO).
 Ввод.
88a Контакт реле для контакта замыкания (NO), и контактов переключения (со стороны замыкания).
 Вывод 1.
88b Контакт реле для контакта замыкания (NO), и контактов переключения (со стороны замыкания).
 Вывод 2.
88c Контакт реле для контакта замыкания (NO) и контактов переключения (со стороны замыкания).
 Вывод 3.
88z Контакт реле для замыкающего контакта (NO).
 Ввод 1.
88y Контакт реле для замыкающего контакта (NO).
 Ввод 2.
88xКонтакт реле для замыкающего контакта (NO).
 Ввод 3.

Направленные сигналы (проблесковые указатели поворота)

C Сигнальная лампа 1.
C0 Подсоединение основного вывода для отдельных индикаторных цепей,  приводимых в действие переключателем сигнала поворота.
C2 Сигнальная лампа 2.
C1 Сигнальная лампа 3 (например, при буксировке двух прицепов).
L Лампы сигналов поворотов левые.
R Лампы сигналов поворотов правые.
