Iveco STRALIS распиновка разъемов на "морде" кабины.
Iveco STRALIS распиновка разъемов на "морде" кабины.

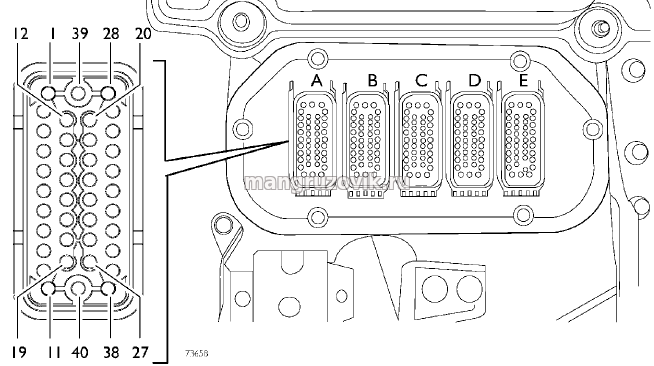

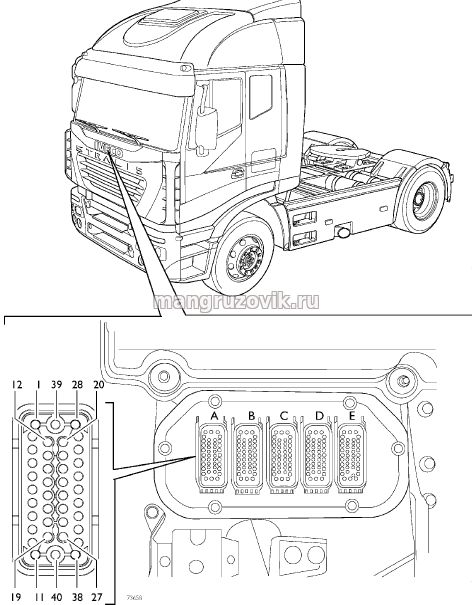

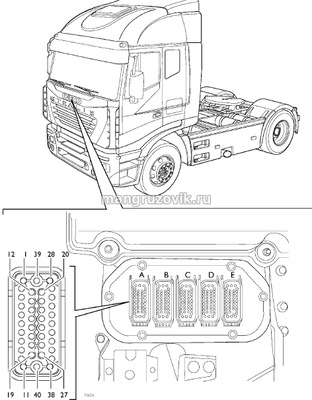

РАЗЪЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ В ПЕРЕГОРОДКЕ
фото 1 Разъем «А» (Е/правый) — Белый
(зеленый/правый) (резерв) Разъем «В» (D/правый)— Коричневый

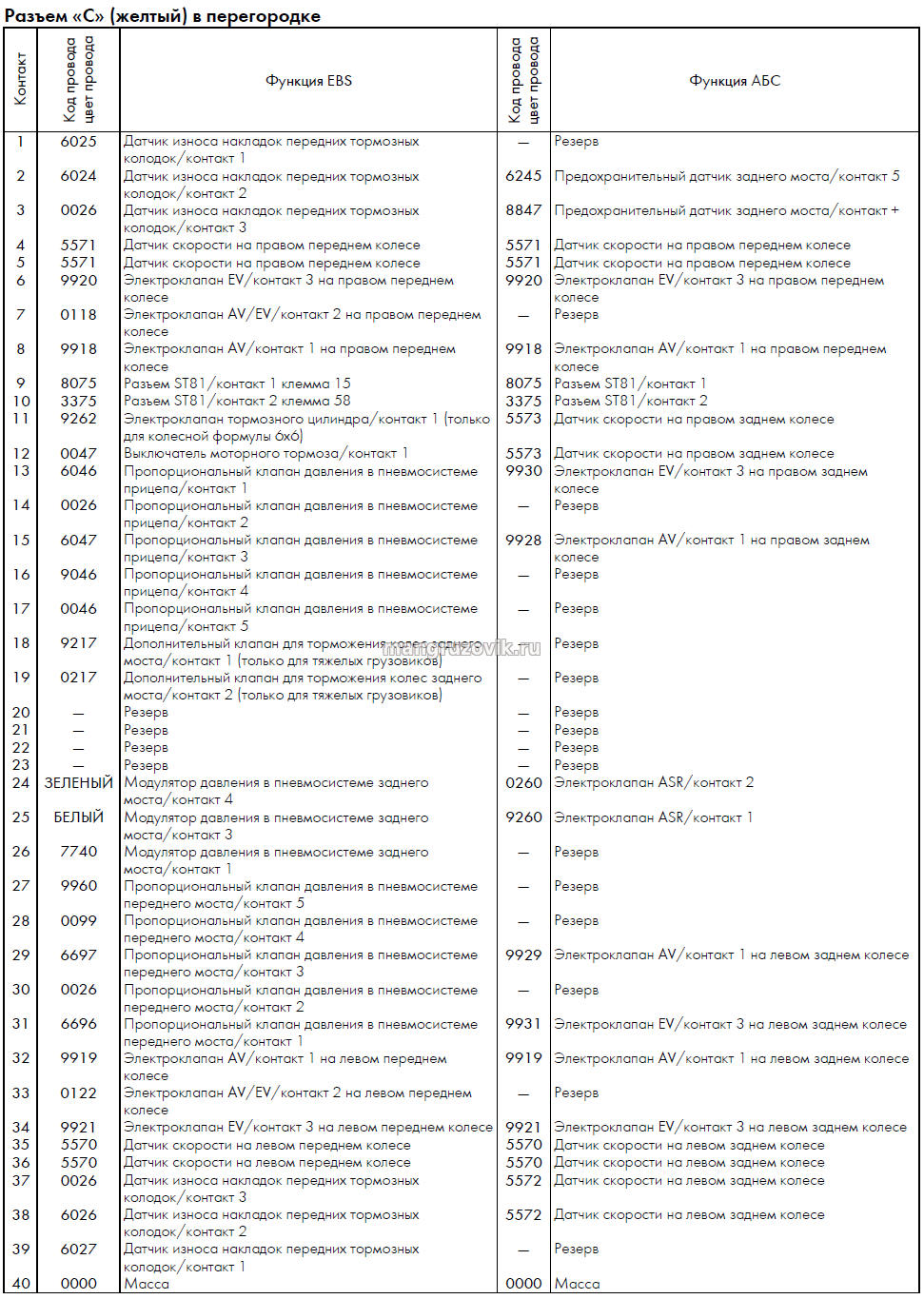

(синий/правый) (ECAS) Разъем С — Желтый (EBS/АБС/ASR) Разъем D (B/правый) — Голубой (коричневый/правый) (КП
EuroTronic/коробка отбора мощности/тормоз-замедлитель Intarder) Разъем Е (А/правый) — Зеленый (Белый/правый) (EDC/ADR)
Iveco STRALIS

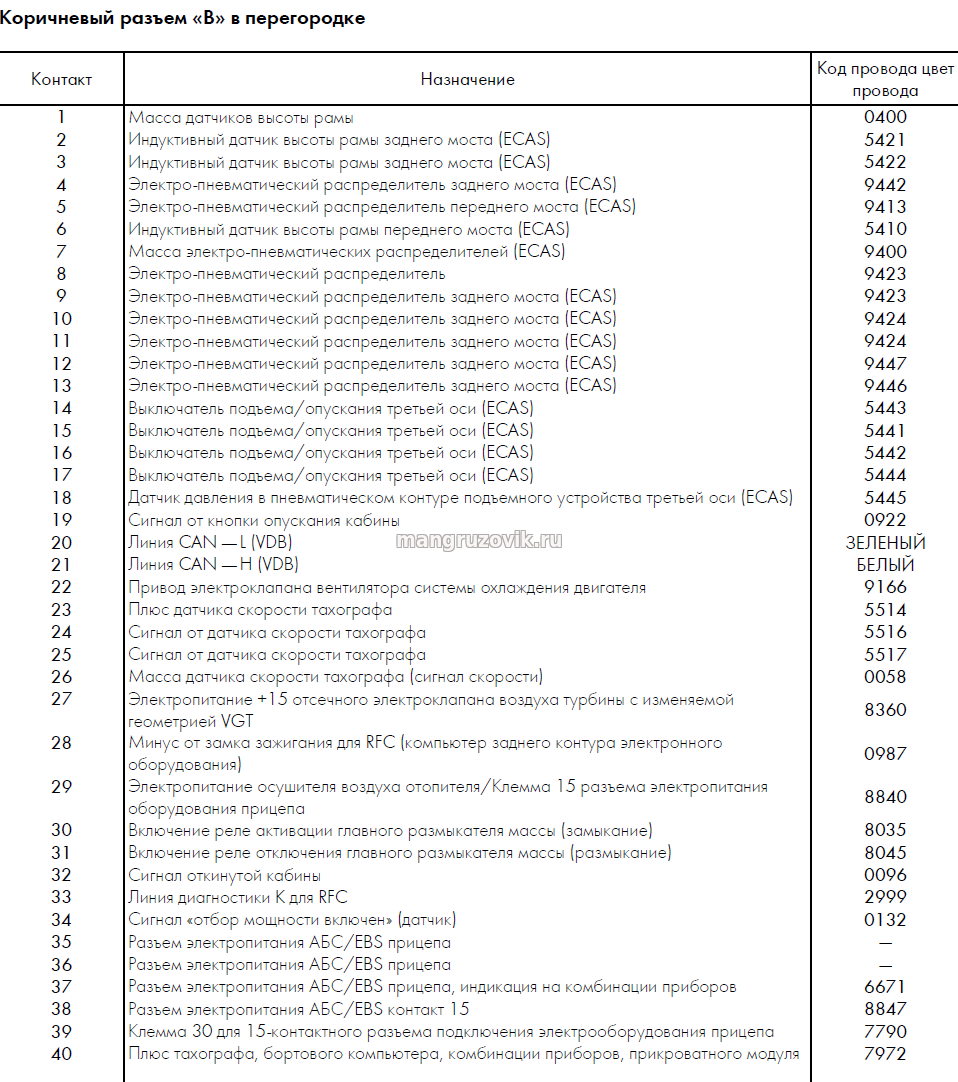

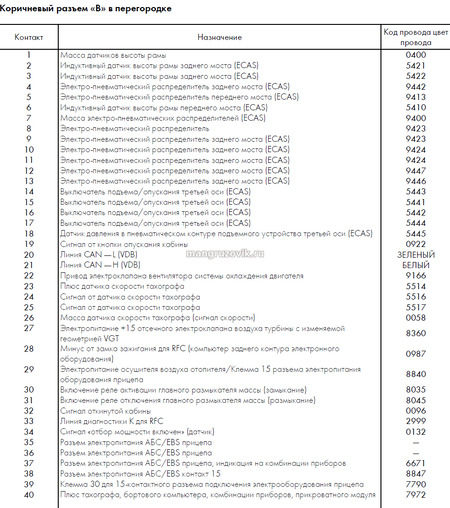

Коричневый разъем «В» в перегородке
фото 2 Контакт Назначение, Код провода цвет провода
1 Масса датчиков высоты рамы 0400 2 Индуктивный датчик высоты рамы заднего моста (ECAS) 5421 3 Индуктивный датчик высоты рамы заднего моста (ECAS) 5422 4 Электро-пневматический распределитель заднего моста (ECAS) 9442 5 Электро-пневматический распределитель переднего моста (ECAS) 9413 6 Индуктивный датчик высоты рамы переднего моста (ECAS) 5410 7 Масса электро-пневматических распределителей (ECAS) 9400 8 Электро-пневматический распределитель 9423 9 Электро-пневматический распределитель заднего моста (ECAS) 9423 10 Электро-пневматический распределитель заднего моста (ECAS) 9424 11 Электро-пневматический распределитель заднего моста (ECAS) 9424 12 Электро-пневматический распределитель заднего моста (ECAS) 9447 13 Электро-пневматический распределитель заднего моста (ECAS) 9446 14 Выключатель подъема/опускания третьей оси (ECAS) 5443 15 Выключатель подъема/опускания третьей оси (ECAS) 5441 16 Выключатель подъема/опускания третьей оси (ECAS) 5442 17 Выключатель подъема/опускания третьей оси (ECAS) 5444 18 Датчик давления в пневматическом контуре подъемного устройства
третьей оси (ECAS) 5445 19 Сигнал от кнопки опускания кабины 0922 20 Линия CAN — L (VDB) ЗЕЛЕНЫЙ 21 Линия CAN — H (VDB) БЕЛЫЙ 22 Привод электроклапана вентилятора системы охлаждения двигателя 9166 23 Плюс датчика скорости тахографа 5514 24 Сигнал от датчика скорости тахографа 5516 25 Сигнал от датчика скорости тахографа 5517 26 Масса датчика скорости тахографа (сигнал скорости) 0058 27 Электропитание +15 отсечного электроклапана воздуха турбины с
изменяемой геометрией VGT 8360 28 Минус от замка зажигания для RFC (компьютер заднего контура
электронного оборудования) 0987 29 Электропитание осушителя воздуха отопителя/Клемма 15 разъема
электропитания оборудования прицепа 8840 30 Включение реле активации главного размыкателя массы (замыкание) 8035 31 Включение реле отключения главного размыкателя массы (размыкание)
8045 32 Сигнал откинутой кабины 0096 33 Линия диагностики K для RFC 2999 34 Сигнал «отбор мощности включен» (датчик) 0132 35 Разъем электропитания АБС/EBS прицепа — 36 Разъем электропитания АБС/EBS прицепа — 37 Разъем электропитания АБС/EBS прицепа, индикация на комбинации
приборов 6671 38 Разъем электропитания АБС/EBS контакт 15 8847 39 Клемма 30 для 15-контактного разъема подключения электрооборудования
прицепа 7790 40 Плюс тахографа, бортового компьютера, комбинации приборов,
прикроватного модуля 7972
Iveco STRALIS -

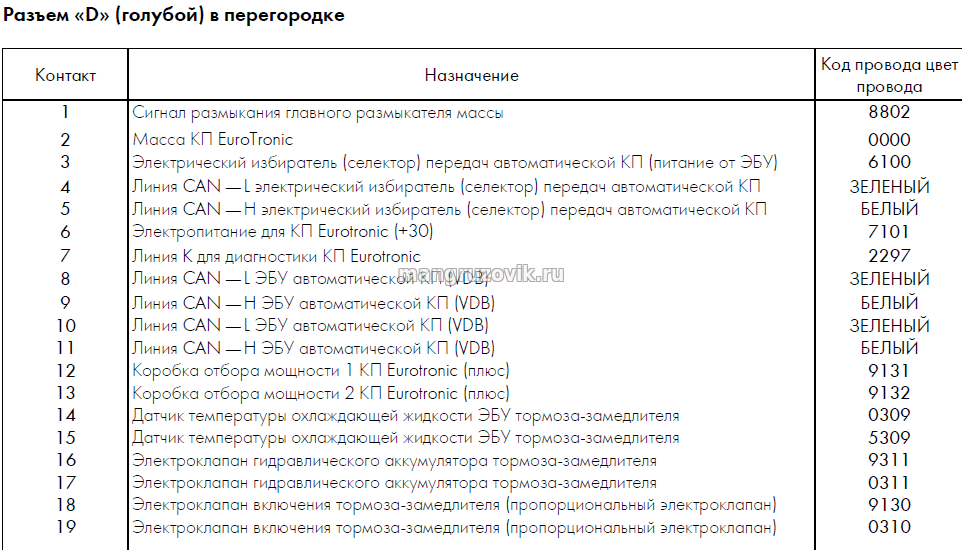

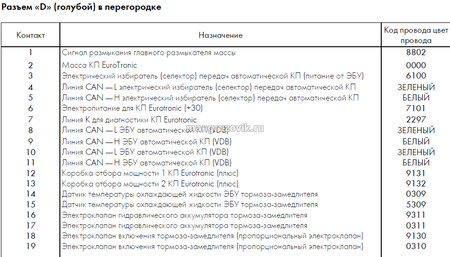

Разъем «D» (голубой) в перегородке
фото 3 Контакт Назначение, Код провода цвет провода
1 Сигнал размыкания главного размыкателя массы 8802 2 Масса КП EuroTronic 0000 3 Электрический избиратель (селектор) передач автоматической КП
(питание от ЭБУ) 6100 4 Линия CAN — L электрический избиратель (селектор) передач
автоматической КП ЗЕЛЕНЫЙ 5 Линия CAN — Н электрический избиратель (селектор) передач
автоматической КП БЕЛЫЙ 6 Электропитание для КП Eurotronic (+30) 7101 7 Линия K для диагностики КП Eurotronic 2297 8 Линия CAN — L ЭБУ автоматической КП (VDB) ЗЕЛЕНЫЙ 9 Линия CAN — H ЭБУ автоматической КП (VDB) БЕЛЫЙ 10 Линия CAN — L ЭБУ автоматической КП (VDB) ЗЕЛЕНЫЙ 11 Линия CAN — H ЭБУ автоматической КП (VDB) БЕЛЫЙ 12 Коробка отбора мощности 1 КП Eurotronic (плюс) 9131 13 Коробка отбора мощности 2 КП Eurotronic (плюс) 9132 14 Датчик температуры охлаждающей жидкости ЭБУ тормоза-замедлителя 0309 15 Датчик температуры охлаждающей жидкости ЭБУ тормоза-замедлителя 5309 16 Электроклапан гидравлического аккумулятора тормоза-замедлителя 9311 17 Электроклапан гидравлического аккумулятора тормоза-замедлителя 0311 18 Электроклапан включения тормоза-замедлителя (пропорциональный
электроклапан) 9130 19 Электроклапан включения тормоза-замедлителя (пропорциональный
электроклапан) 0310
Iveco STRALIS -

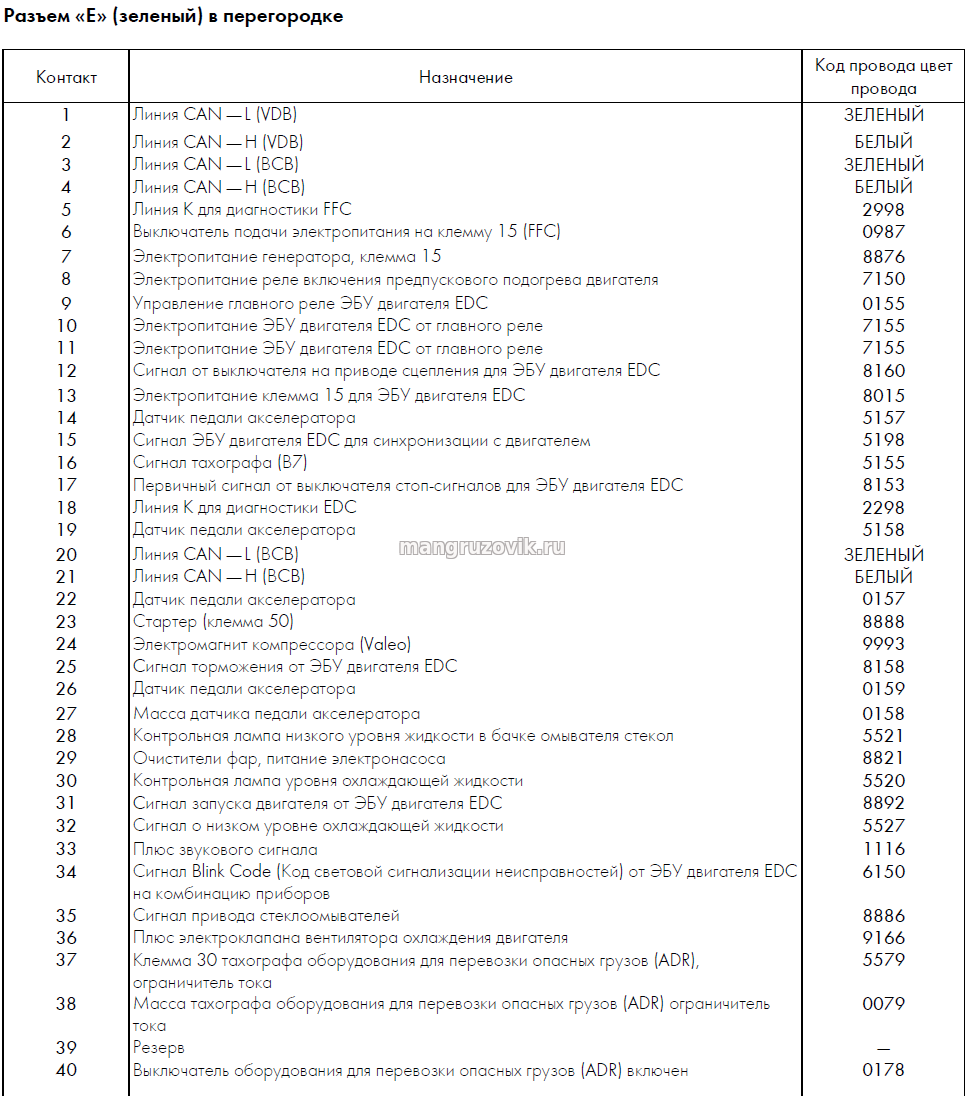

Разъем «Е» (зеленый) в перегородке
фото 4 Контакт Назначение, Код провода цвет провода
1 Линия CAN — L (VDB) ЗЕЛЕНЫЙ 2 Линия CAN — H (VDB) БЕЛЫЙ 3 Линия CAN — L (ВCB) ЗЕЛЕНЫЙ 4 Линия CAN — H (ВCB) БЕЛЫЙ 5 Линия K для диагностики FFC 2998 6 Выключатель подачи электропитания на клемму 15 (FFC) 0987 7 Электропитание генератора, клемма 15 8876 8 Электропитание реле включения предпускового подогрева двигателя 7150 9 Управление главного реле ЭБУ двигателя EDC 0155 10 Электропитание ЭБУ двигателя EDC от главного реле 7155 11 Электропитание ЭБУ двигателя EDC от главного реле 7155 12 Сигнал от выключателя на приводе сцепления для ЭБУ двигателя EDC 8160 13 Электропитание клемма 15 для ЭБУ двигателя EDC 8015 14 Датчик педали акселератора 5157 15 Сигнал ЭБУ двигателя EDC для синхронизации с двигателем 5198 16 Сигнал тахографа (В7) 5155 17 Первичный сигнал от выключателя стоп-сигналов для ЭБУ двигателя EDC
8153 18 Линия K для диагностики EDC 2298 19 Датчик педали акселератора 5158 20 Линия CAN — L (ВCB) ЗЕЛЕНЫЙ 21 Линия CAN — H (ВCB) БЕЛЫЙ 22 Датчик педали акселератора 0157 23 Стартер (клемма 50) 8888 24 Электромагнит компрессора (Valeo) 9993 25 Cигнал торможения от ЭБУ двигателя EDC 8158 26 Датчик педали акселератора 0159 27 Масса датчика педали акселератора 0158 28 Контрольная лампа низкого уровня жидкости в бачке омывателя стекол
5521 29 Очистители фар, питание электронасоса 8821 30 Контрольная лампа уровня охлаждающей жидкости 5520 31 Cигнал запуска двигателя от ЭБУ двигателя EDC 8892 32 Сигнал о низком уровне охлаждающей жидкости 5527 33 Плюс звукового сигнала 1116 34 Сигнал Blink Code (Код световой сигнализации неисправностей) от ЭБУ
двигателя EDC на комбинацию приборов 6150 35 Сигнал привода стеклоомывателей 8886 36 Плюс электроклапана вентилятора охлаждения двигателя 9166 37 Клемма 30 тахографа оборудования для перевозки опасных грузов (ADR),
ограничитель тока 5579 38 Масса тахографа оборудования для перевозки опасных грузов (ADR)
ограничитель тока 0079 39 Резерв — 40 Выключатель оборудования для перевозки опасных грузов (ADR) включен
0178
