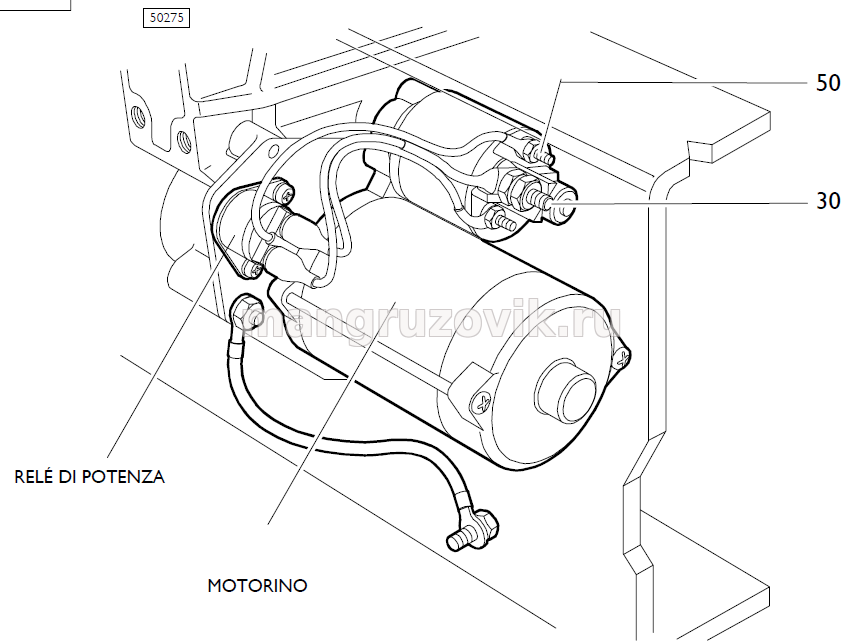

IVECO EUROCARGO TECTOR Описание работы запуска стартера системой управления двигателем EDC7 Электрическая схема коммутации реле и стартера. Стартер фирма производитель- BOSCH номинальное напряжение- 24V номинальная мощность- 4kw
Система EDC7 имеет функцию, которая отличается от предыдущих систем электронного впрыска топлива. Электронный блок управления имеет возможность управлять функцией запуска двигателя. При повороте ключа зажигания 52502 в исходном положении 50 положительное напряжение подается на контакт 20 ЕDC 7 блока управления. Из PIN 37 одного и того же блока приводится в действие мощное реле, которое имеет функцию,чтобы питать катушки контроля контактора стартера таким образом, чтобы обеспечить, через клемму 30 прохождение положительного напряжения, необходимое для его работы. В случае прерывания катушки контактора или в т.к. в случае обрыва проводки к клемме 50, не представляется возможным, чтобы запустить двигатель, то блок EDC7 определит на выводе 37 наличие или отсутствие сопротивления катушки контактора описанного выше. Вы не сможете завести транспортное средство, даже отключив провод от клеммы 50 и подключив провод на прямую к аккумулятору + 24В. Причина невозможности запуска описана выше (так как сопротивление контактора не распознается).
|
