International 9800 предохранители и реле.

International 9800 предохранители и реле.

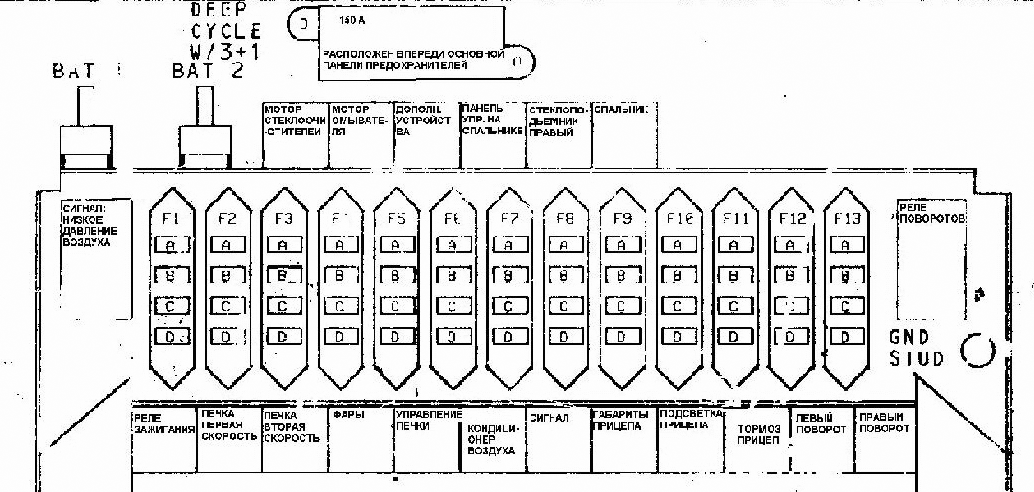

Описание предохранителей
ПОЗИЦИЯ_АМПЕР--ОПИСАНИЕ_
F1-A--0030--Электромотор переднего отопителя
F1-B--0010--Компрессор кондиционера
F1-C--0030--Отопитель-большая скорость
F1-D--0010--Задний фонарь (белый у седла)
F2-A--0015--Прикуриватель + подсветка
F2-B--0010--Лампа дневного освещения
F2-C--0030--Реле зажигания
F2-D--0020--Сигнал поворота и аварийная сигнализация
F3-A--0020--Габаритные огни
F3-B--0020--Стоп сигналы на тягаче
F3-C--0030--Габариты на прицепе
F3-D--0010--Габариты на прицепе
F4-A--0010--Зажигание
F4-B--0025--Дополнительные устройства
F4-C--0010--Аксессуары
F4-D--0020--Аксессуары
F5-A--0015--Обогрев зеркал заднего вида
F5-B--0010--Радио
F5-C--0015--Память радио и сигнал
F5-D--0020--Питание аккумуляторных батарей
F6-A--0005--Диагностическая розетка
F6-B--0015--I--Стеклоочиститель, стеклоомыватель
F6-C--0010--I--Переключатель света фар
F6-D--0020--I--Фары +
F7-A--0025--Замок зажигания и аксессуары
F7-B--0015--Прицеп левый поворот и показатель лампы накаливания_
F7-C--0015--Прицеп правый поворот и показатель лампы накаливания
F7-D--0030--стоп - сигнал
F8-A
F8-B
F8-C--0015--Панель приборов, зеркала
F8-D--0025--Спальник - основная аккумуляторная батарея
F9-A--0020--Дополнительныйвентилятор спальника
F9-B--0010--Левое электро-зеркало
F9-C--0025--Пассажирский стеклоподъемник
F9-D--0025--Питание спальника
F10-A-- резерв
F10-B-- резерв
F10-C-- резерв
F10-D-- резерв

Описание реле
Верхний ряд слева на право-
Реле-мотор стклоочистителя,
Реле-мотор омывателя,
Реле-дополнительные устройства,
Реле-панель управления на спальнике,
Реле-стеклоподъемник правый,
Реле-спальник,

Нижний ряд слева на право-
Реле-зажигания,
Реле-печка-первая скорость,
Реле-печка-вторая скорость,
Реле-фары,
Реле-управление печки,
Реле-кондиционер воздуха,
Реле-звуковой сигнал,
Реле-подсветка прицепа,
Реле-стоп-сигналы прицепа,
Реле-левый поворот,
Реле-правый поворот
