Hyundai HD450 электрическая схема.

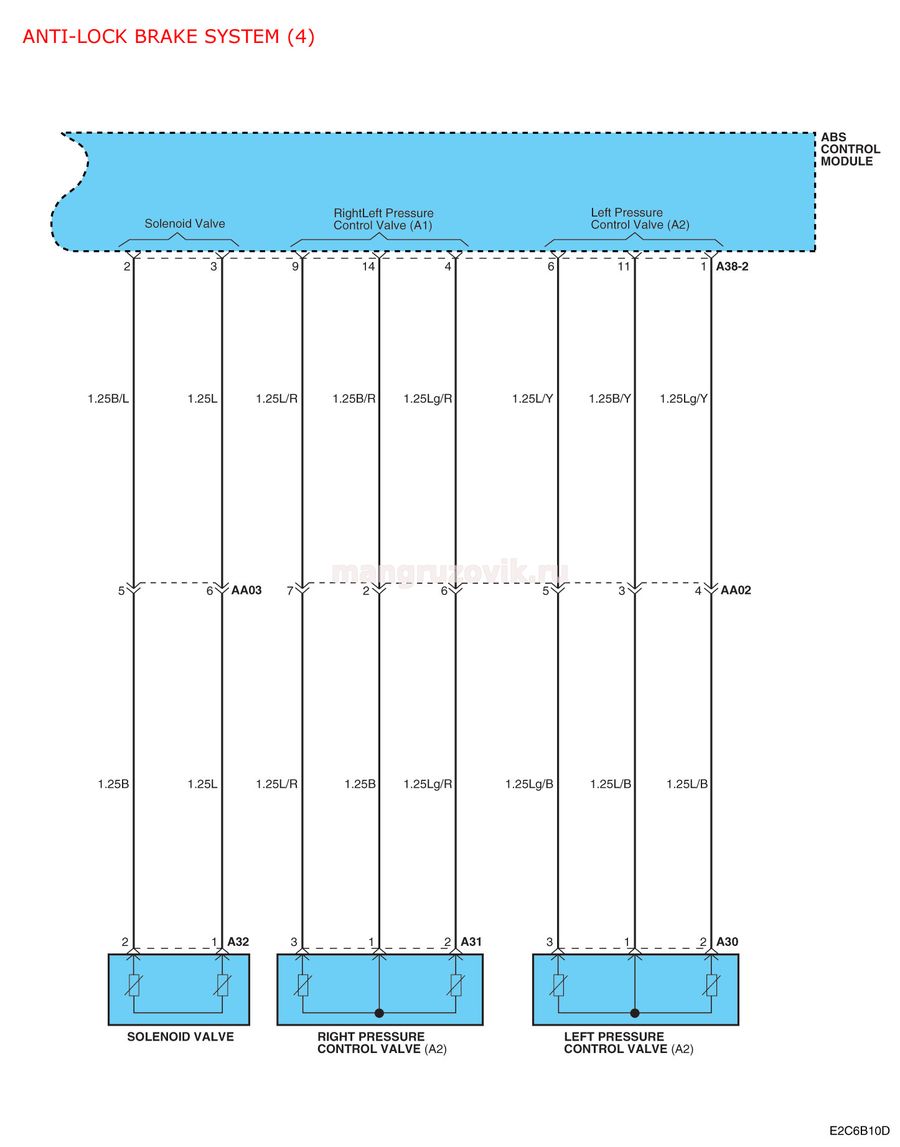

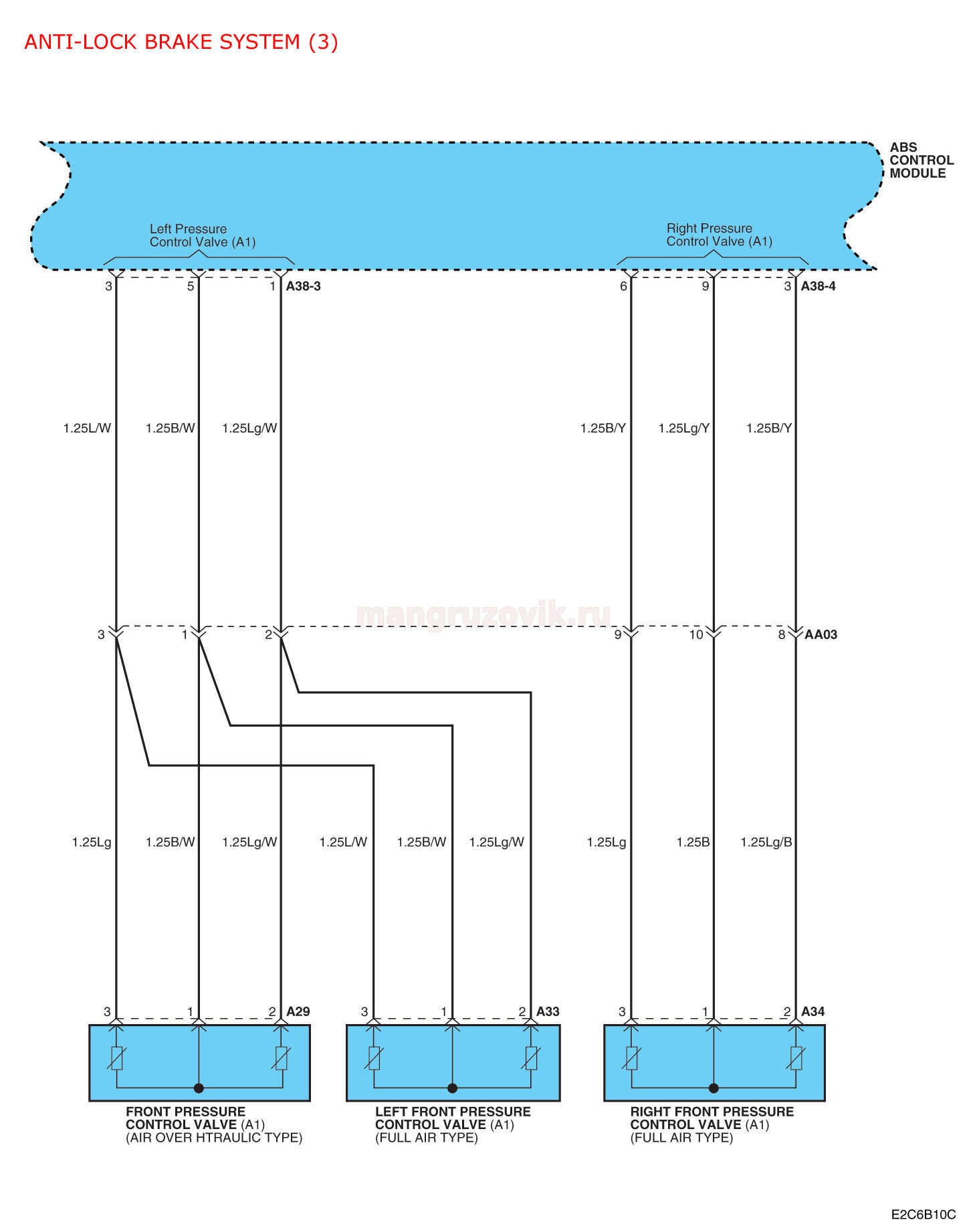

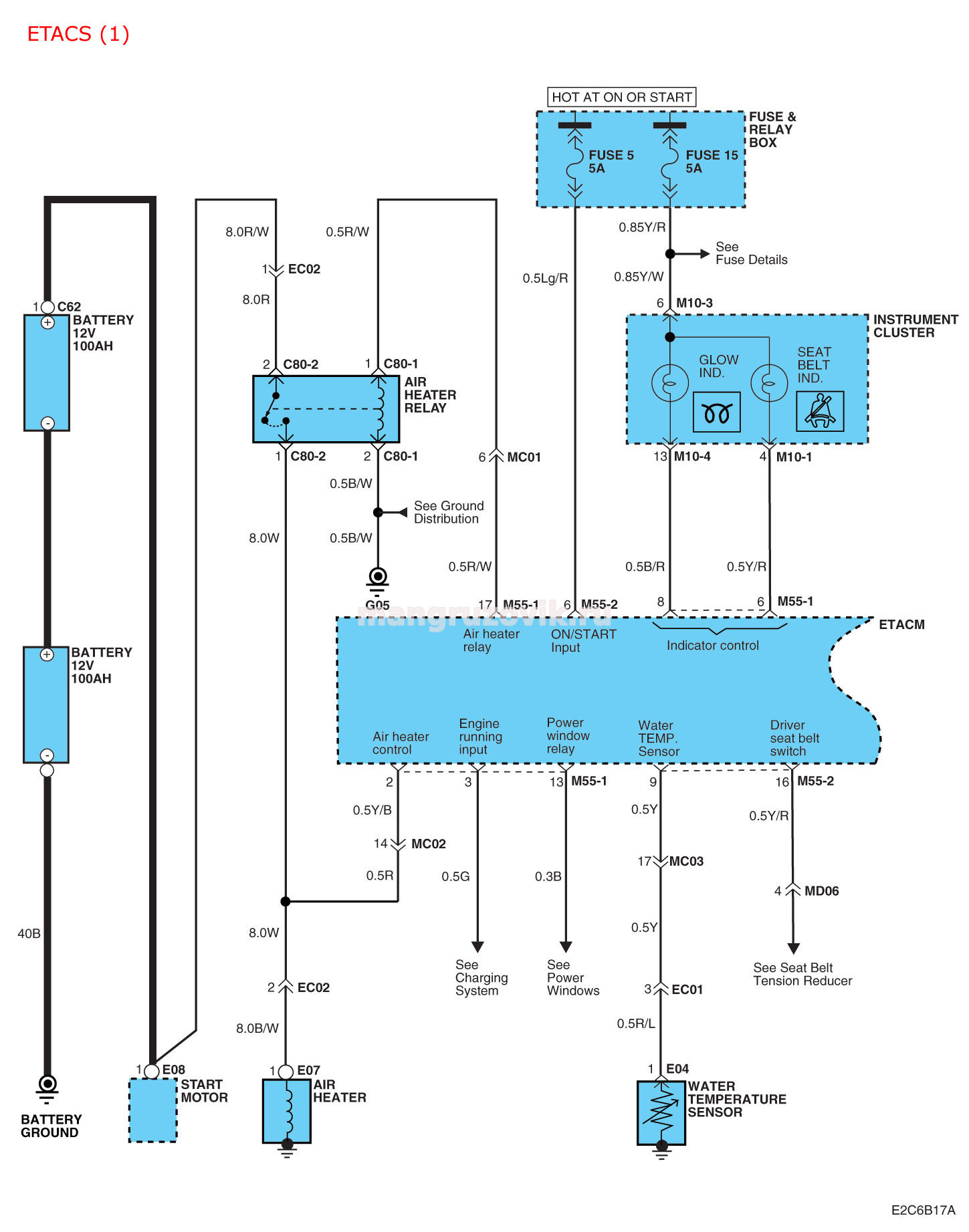

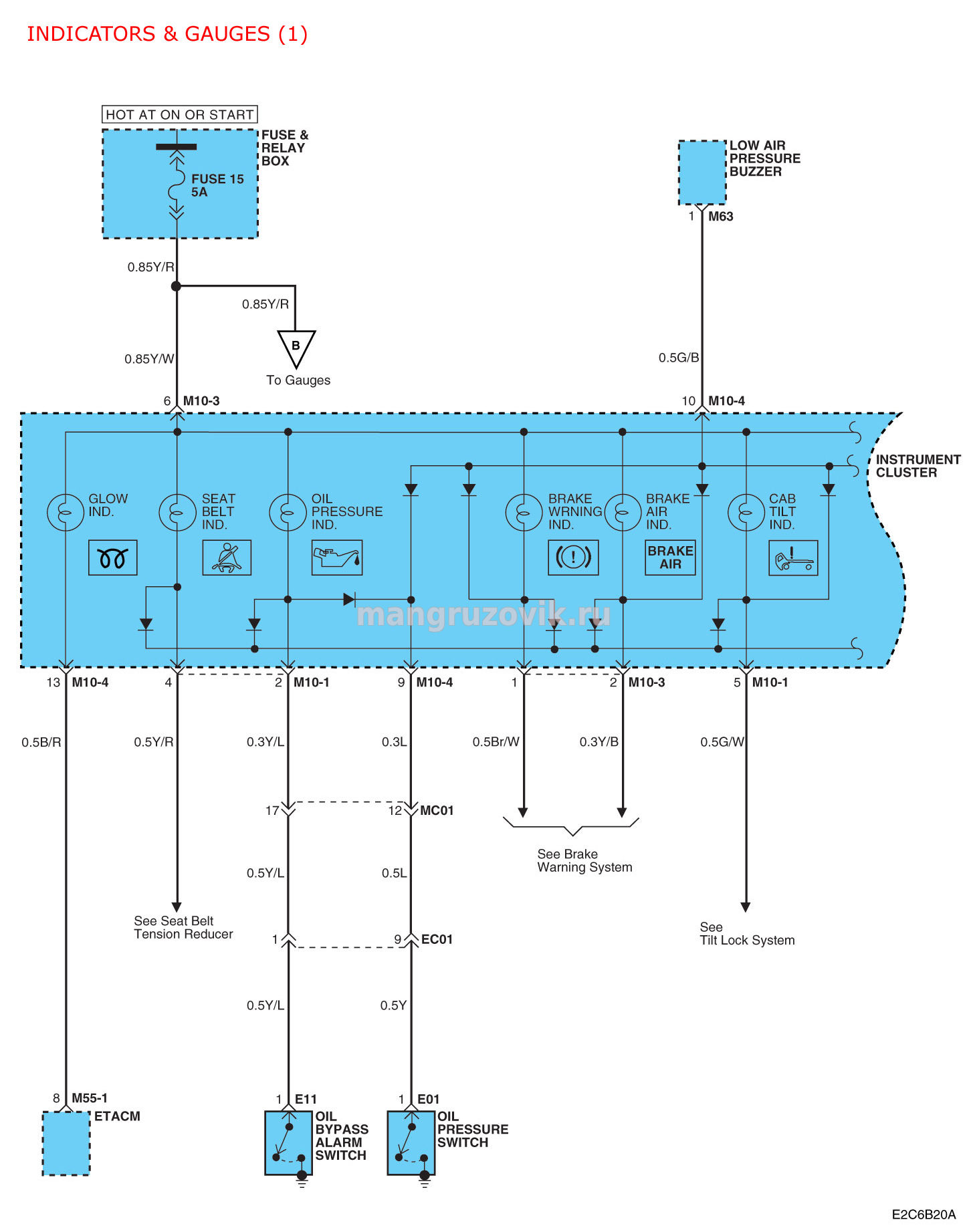

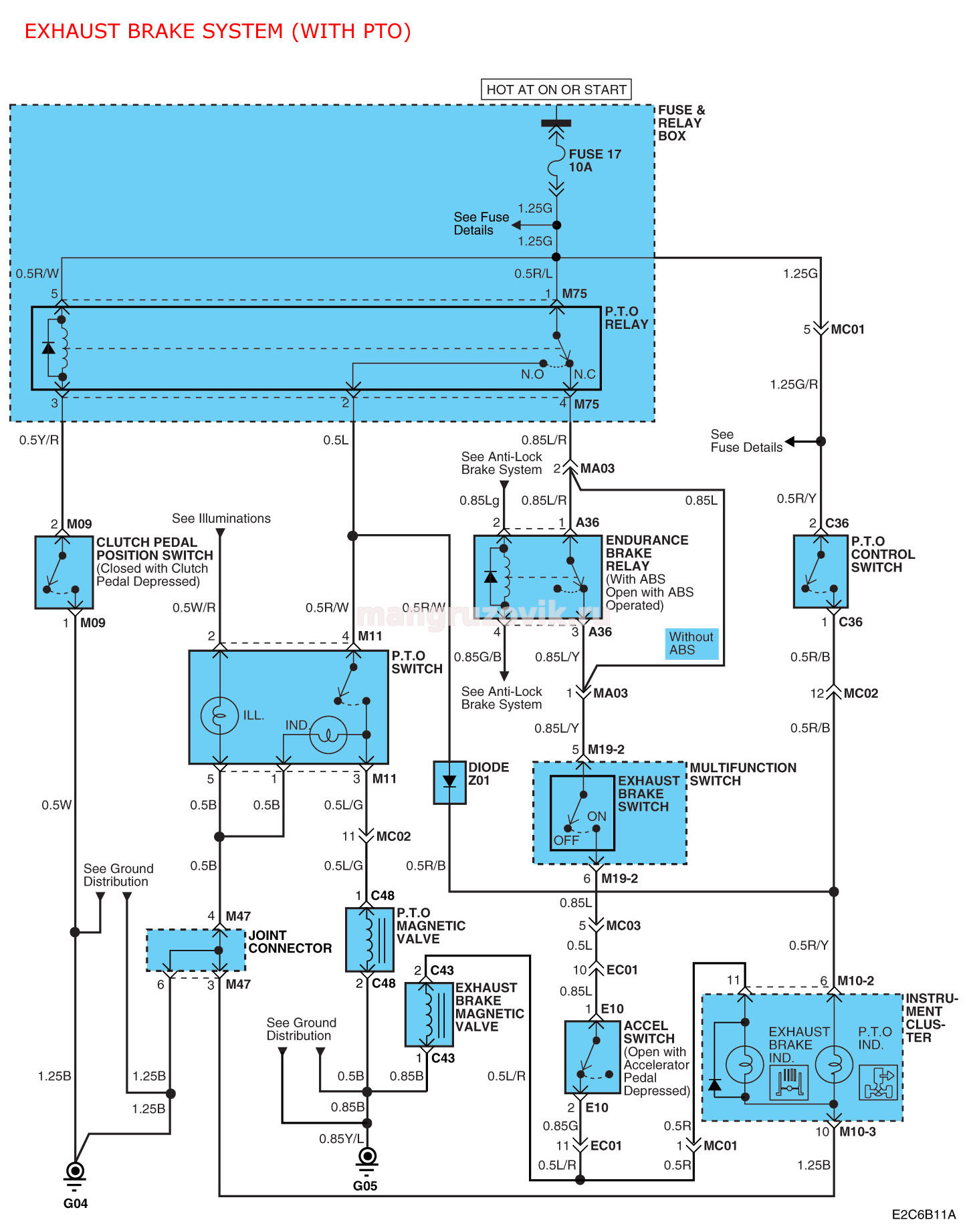

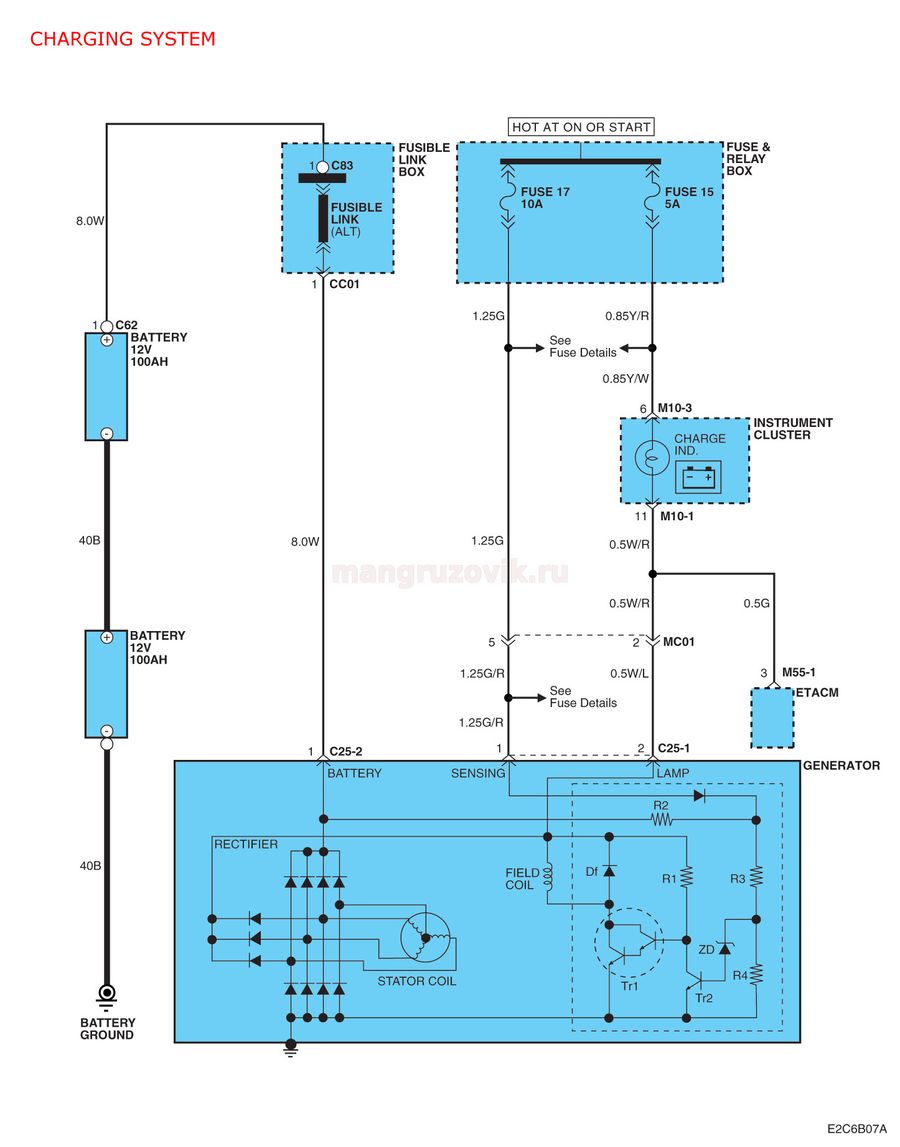

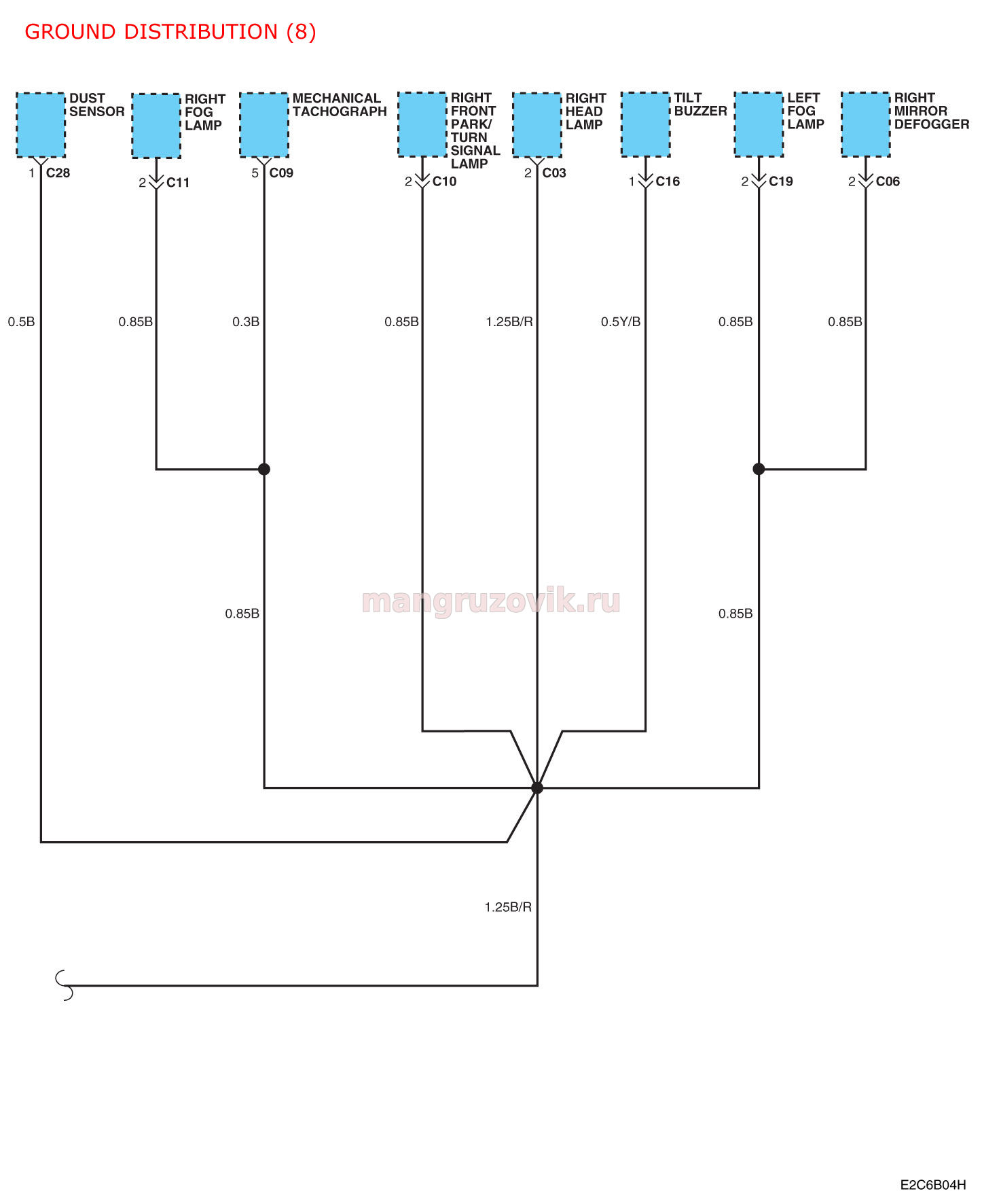

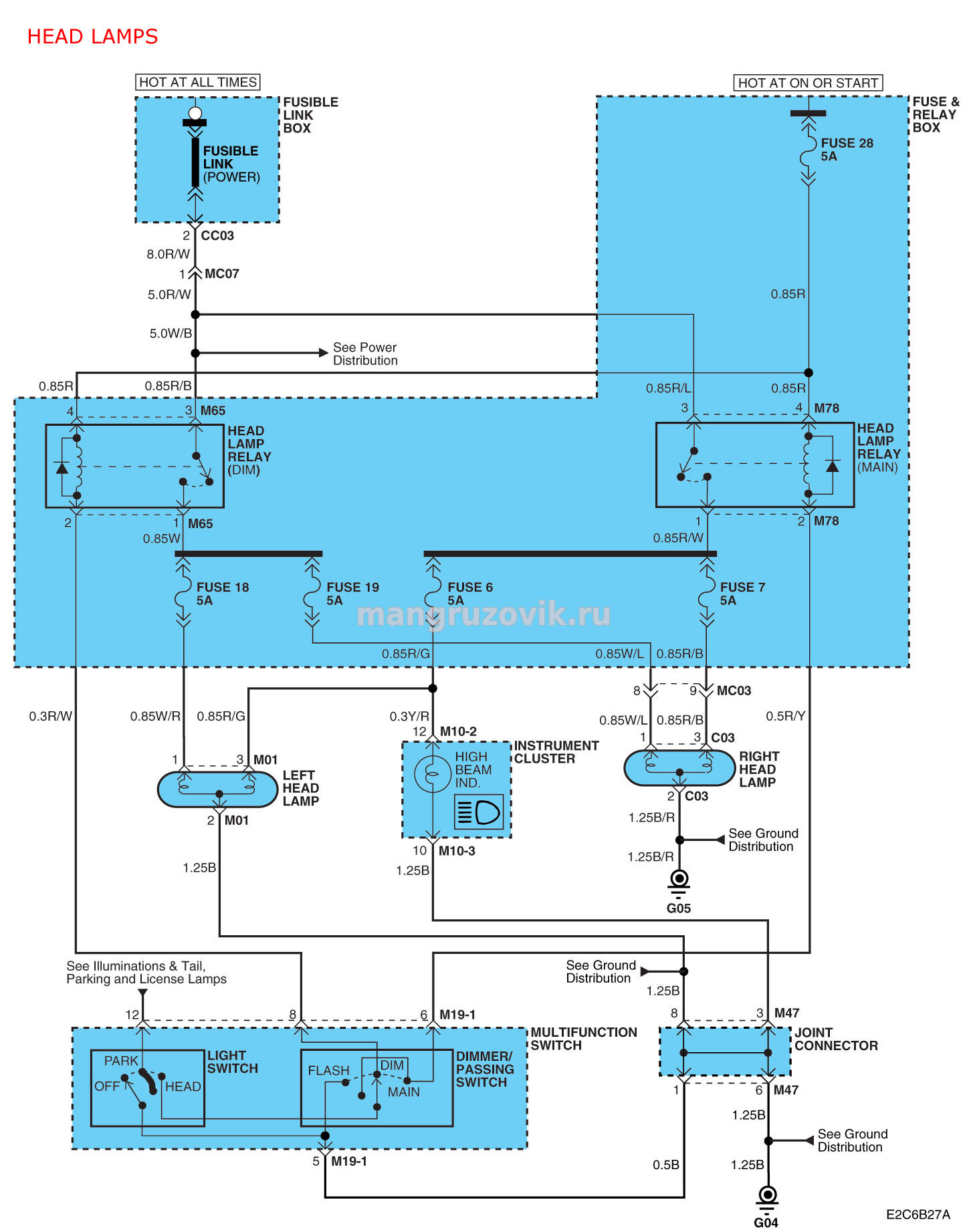

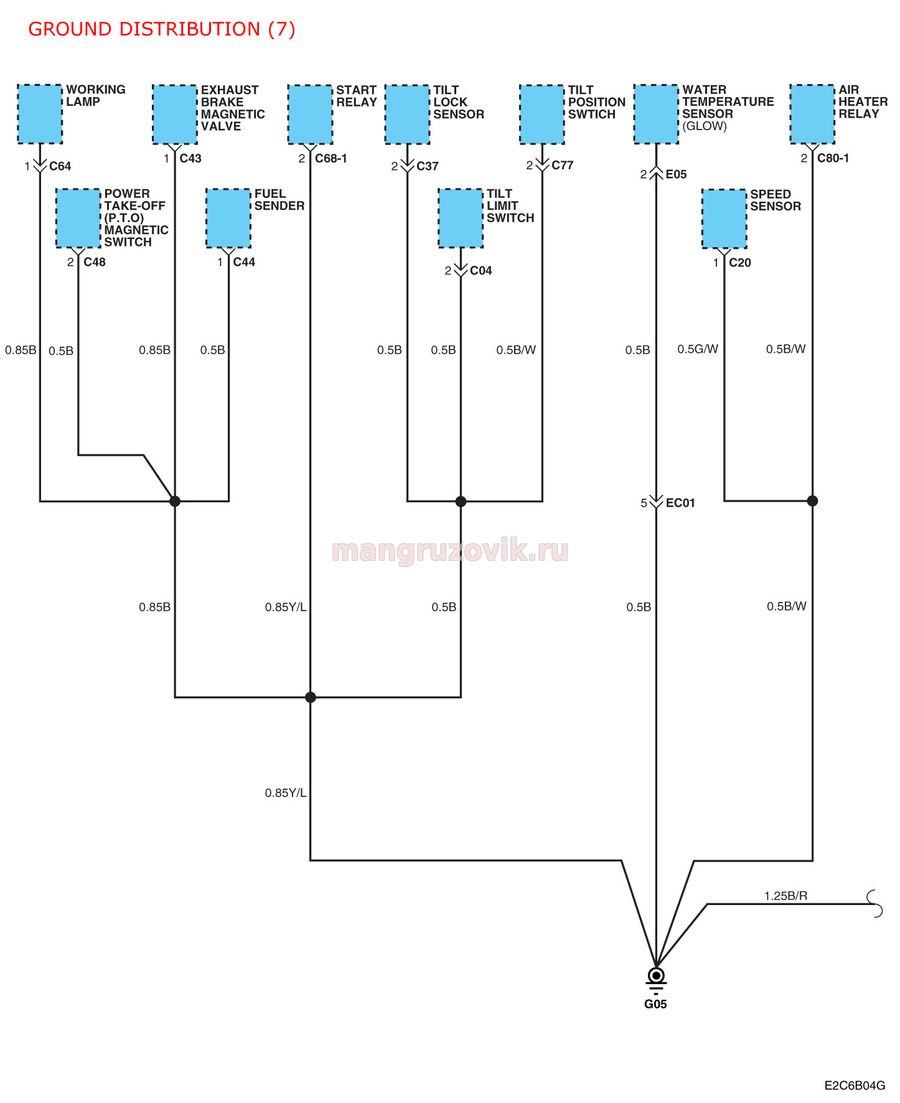

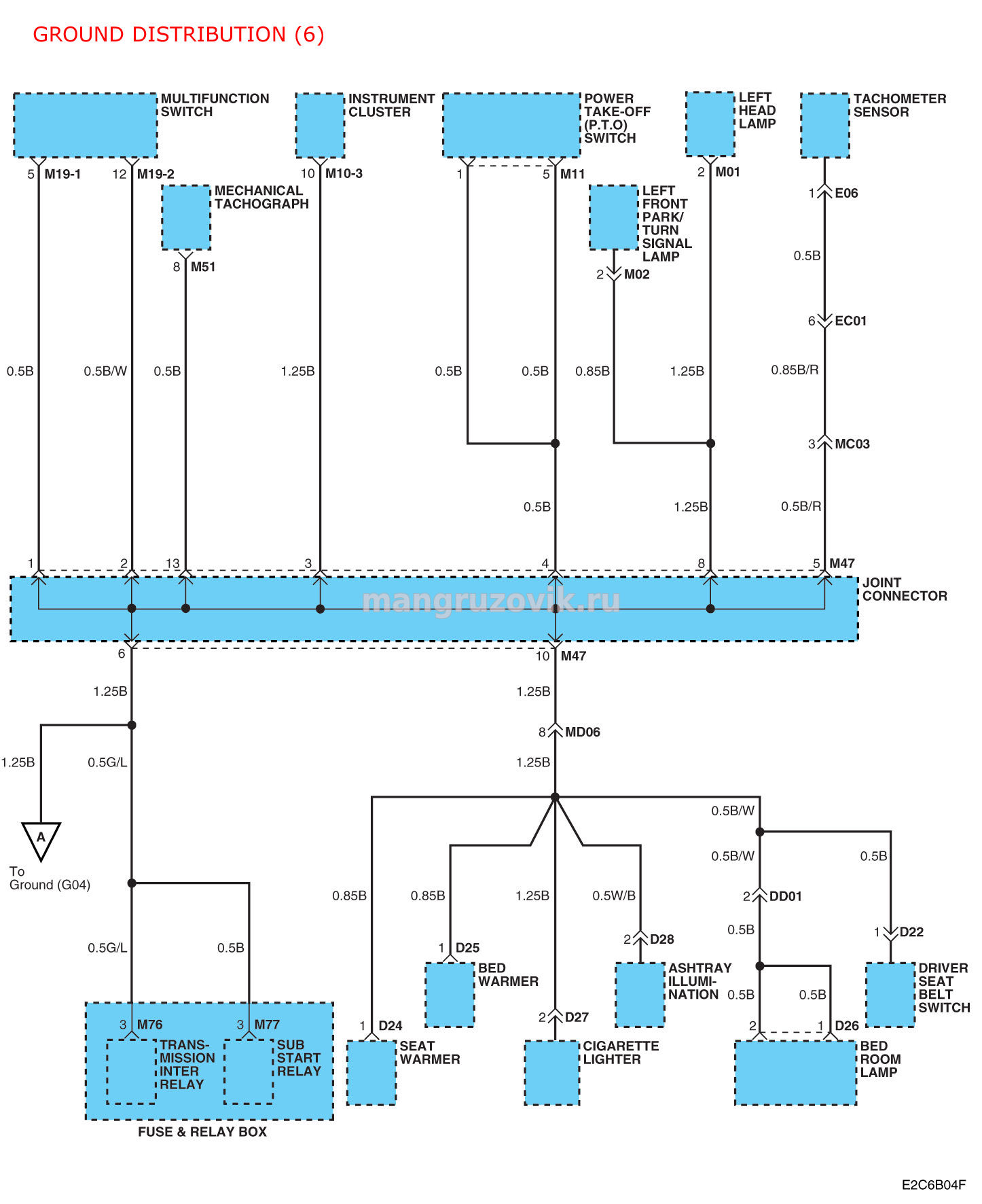

Hyundai HD450 электрическая схема.Часть 1

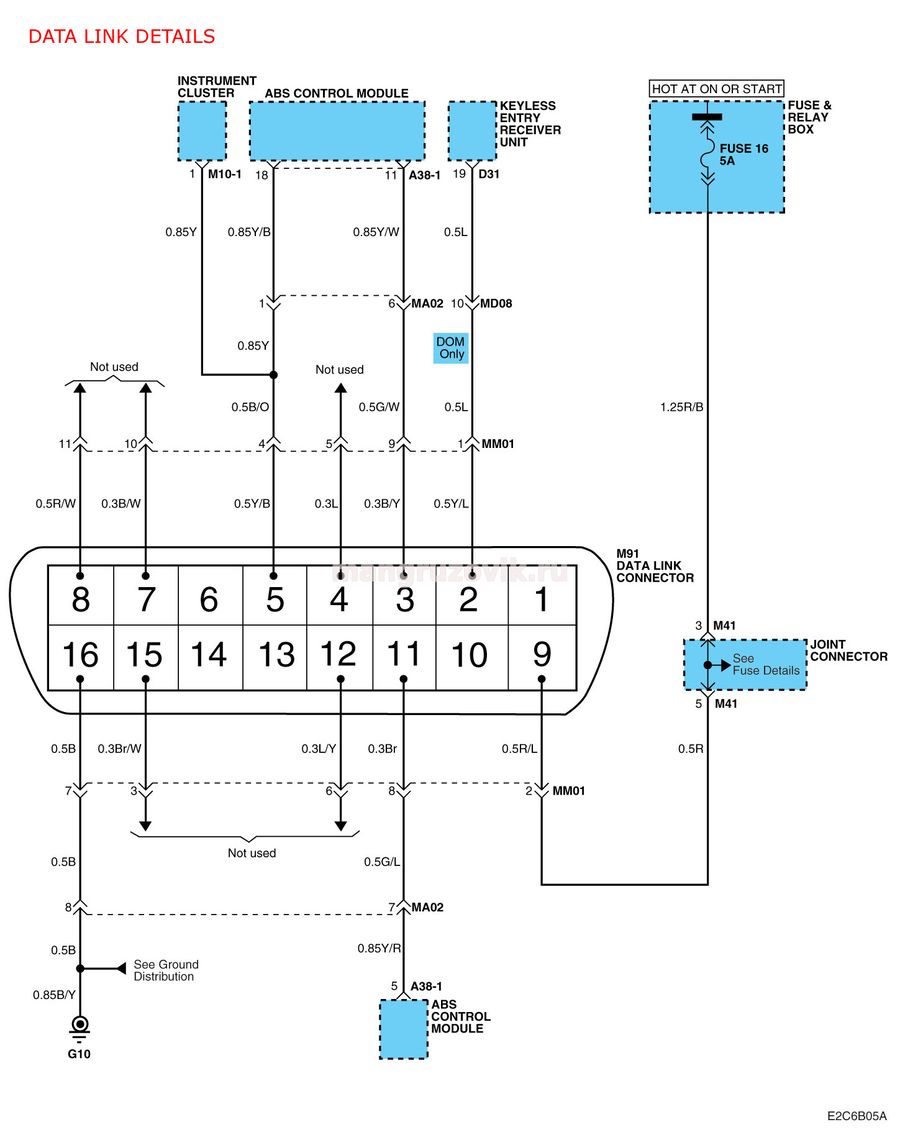

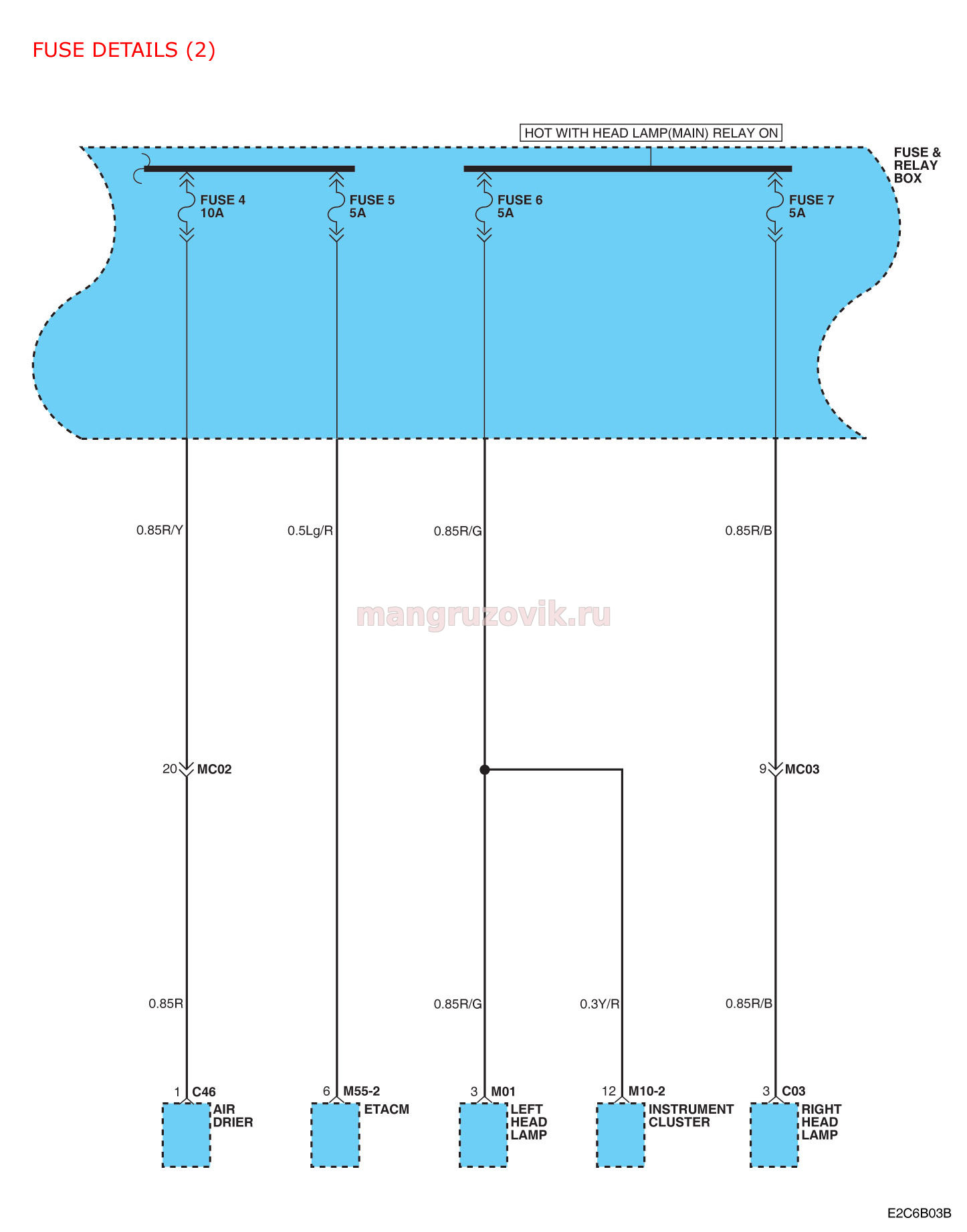

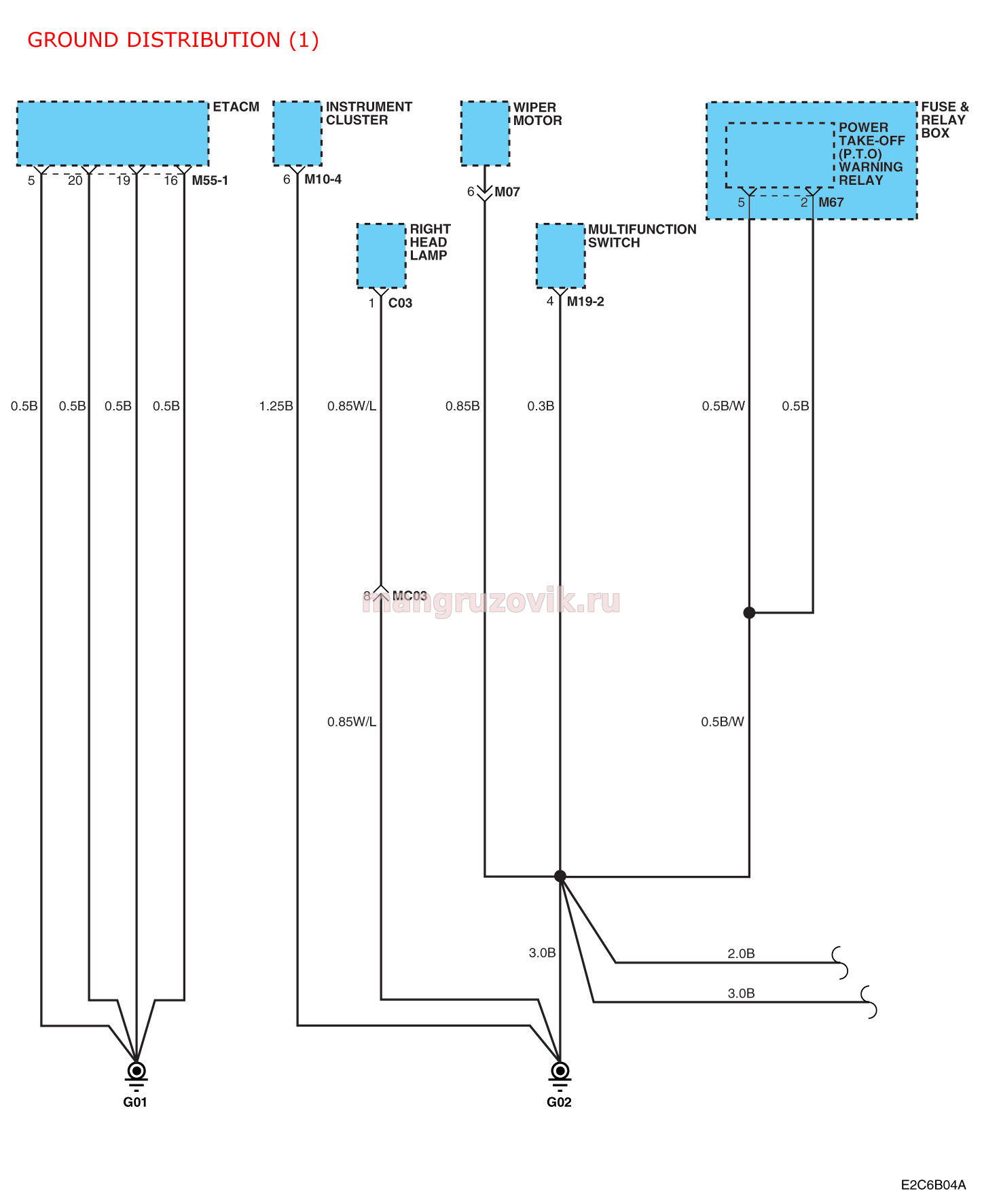

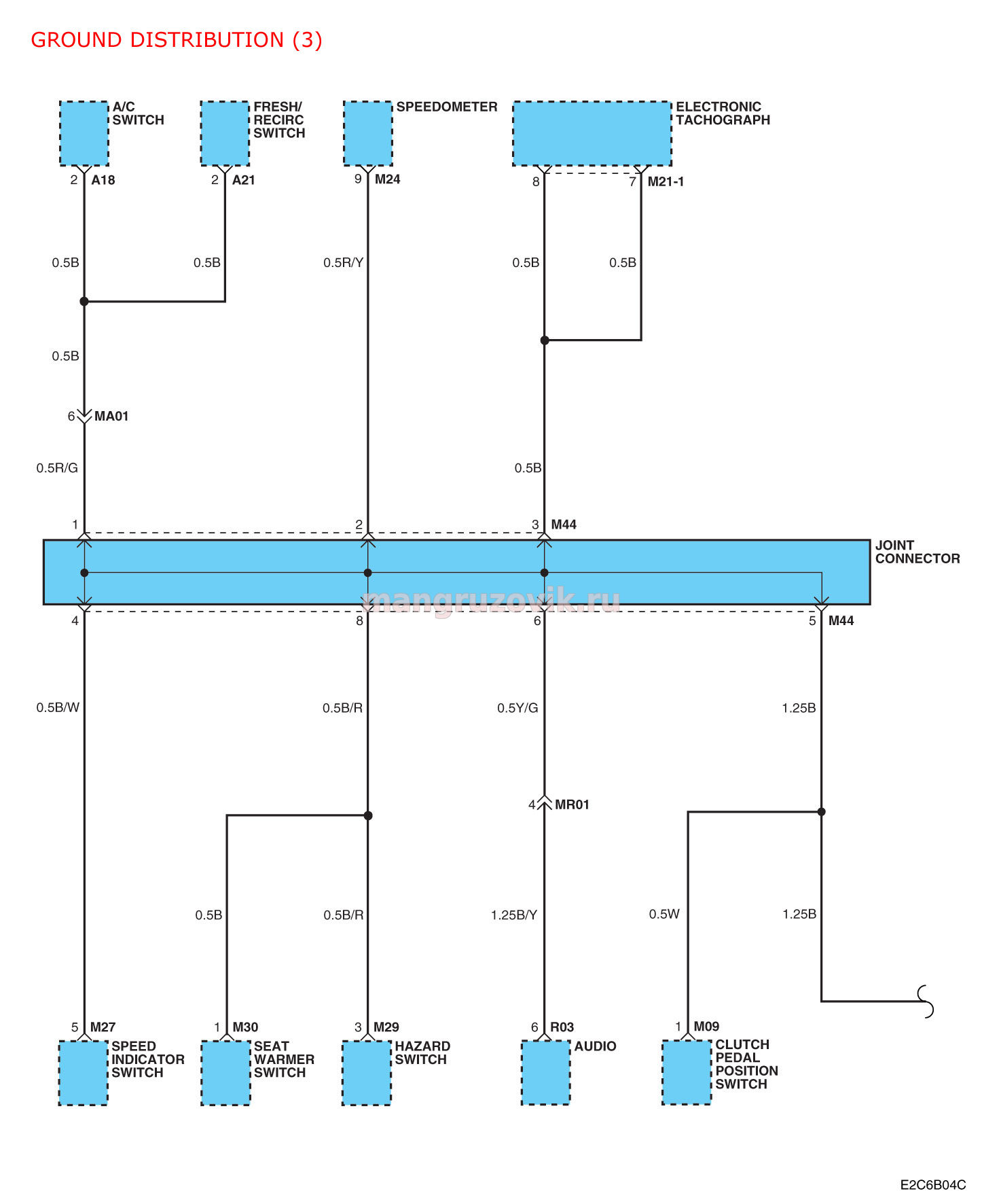

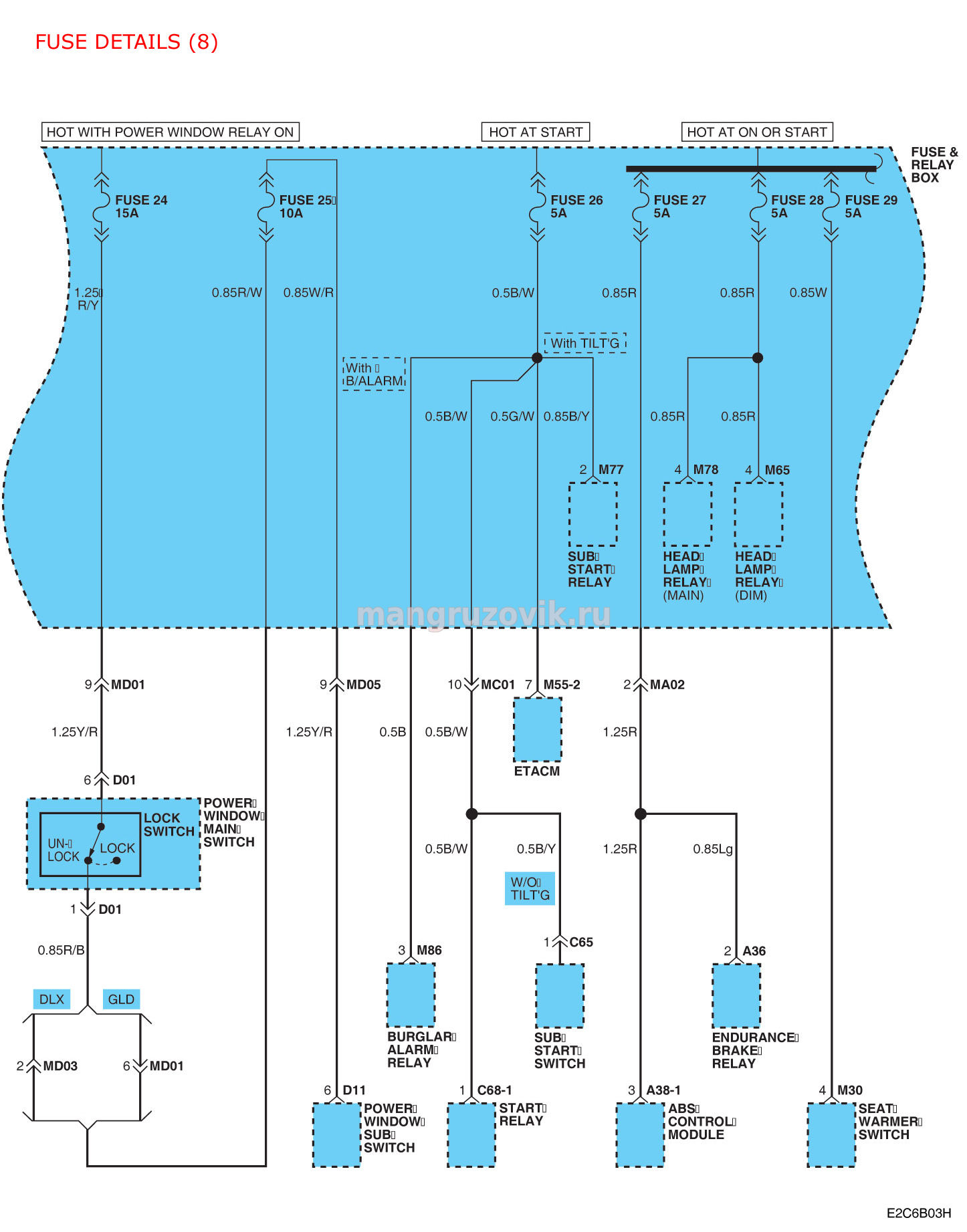

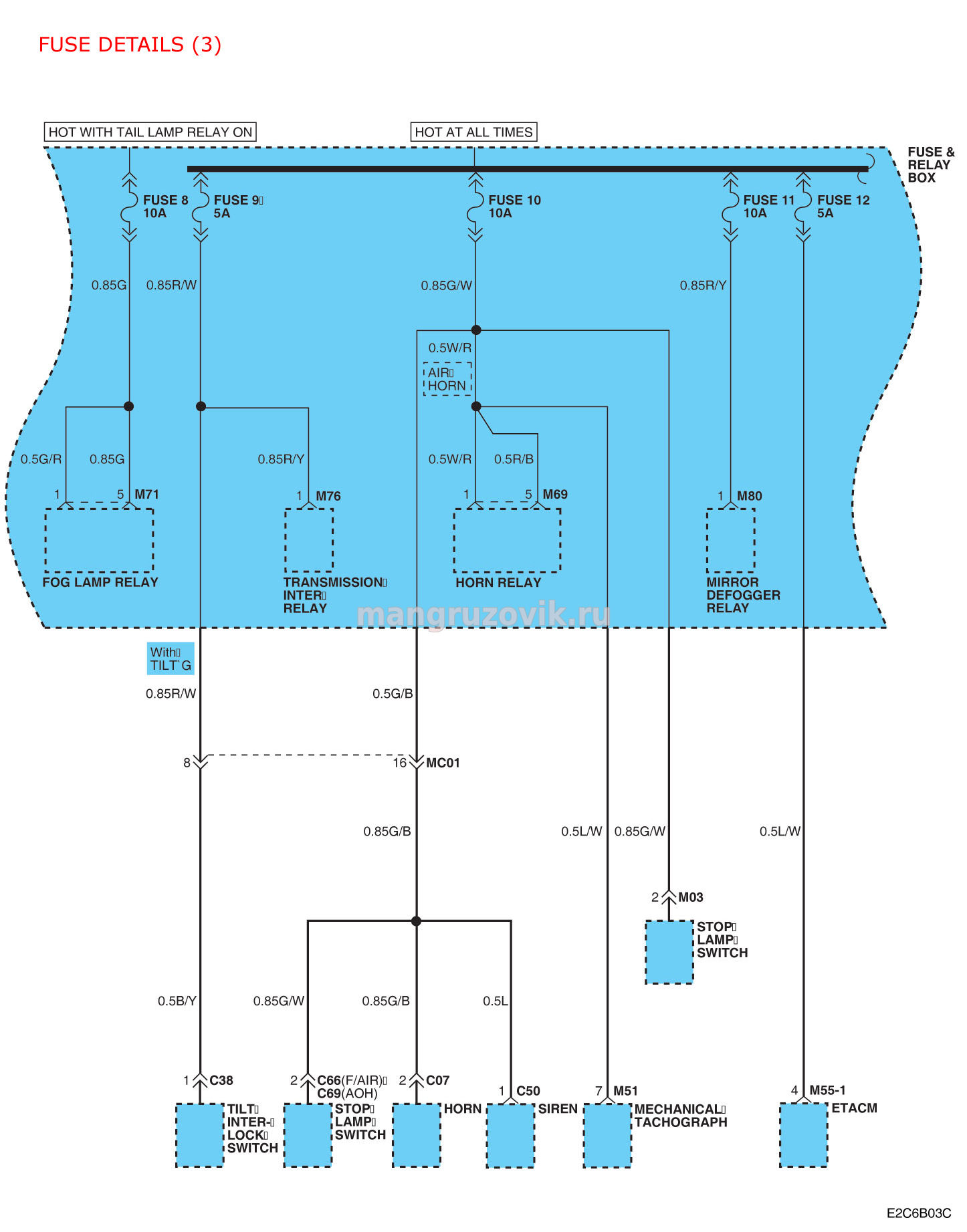

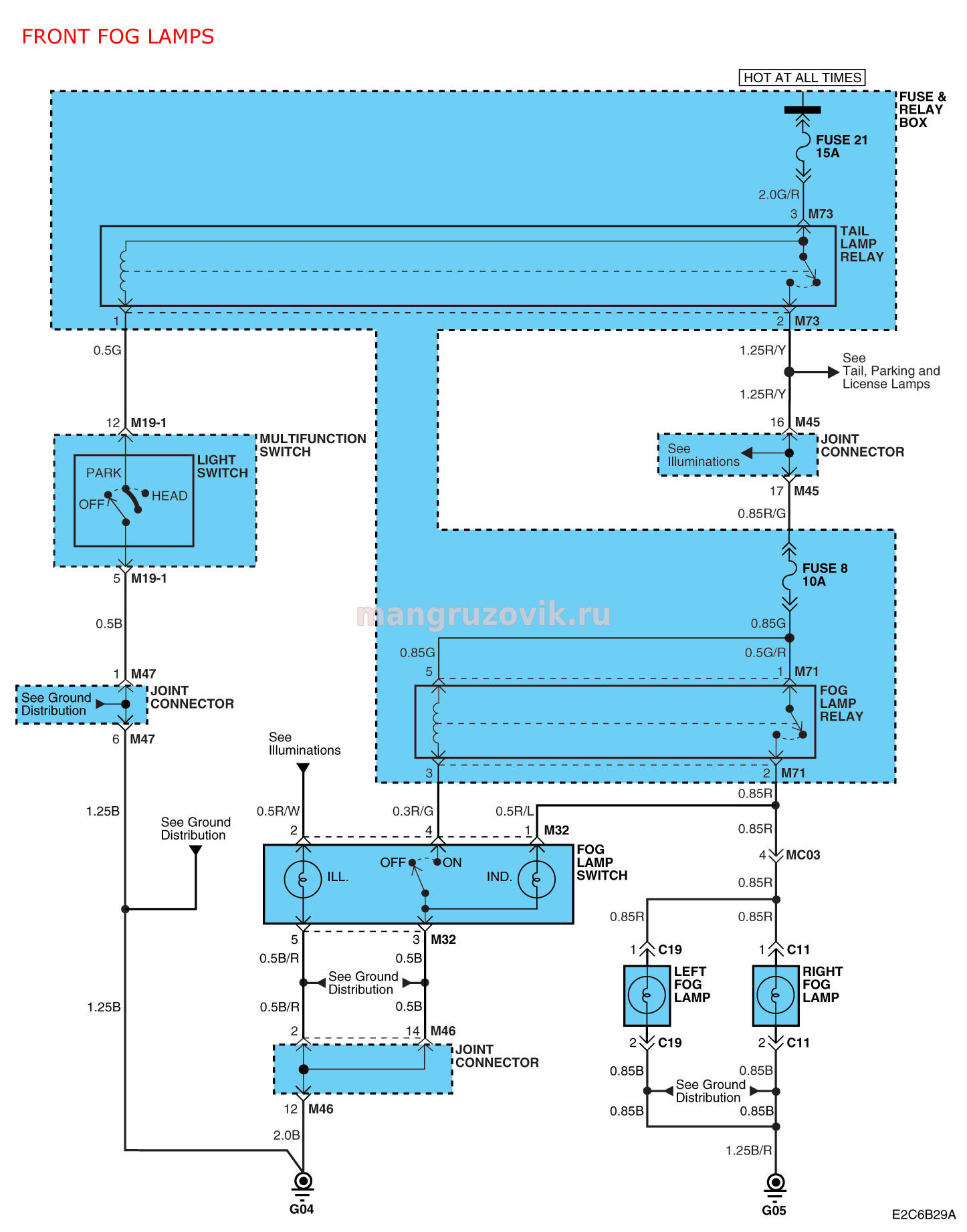

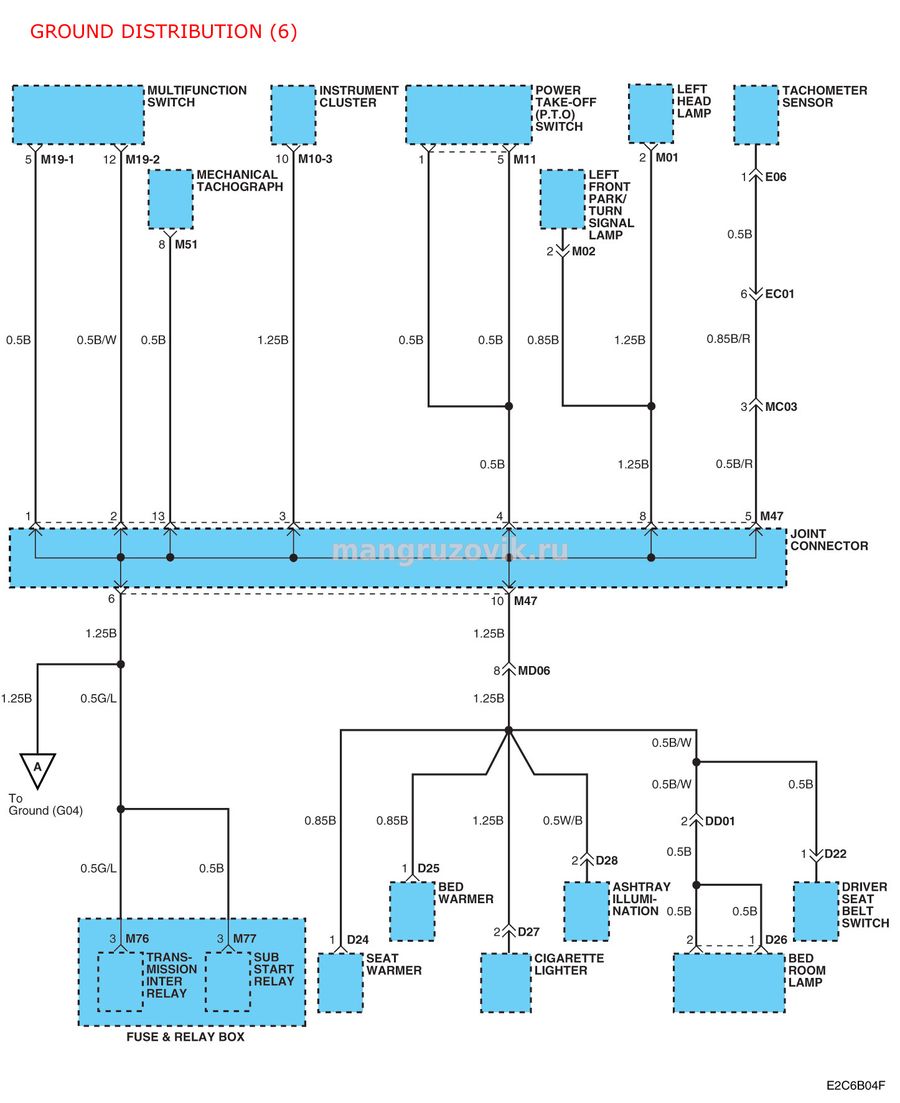

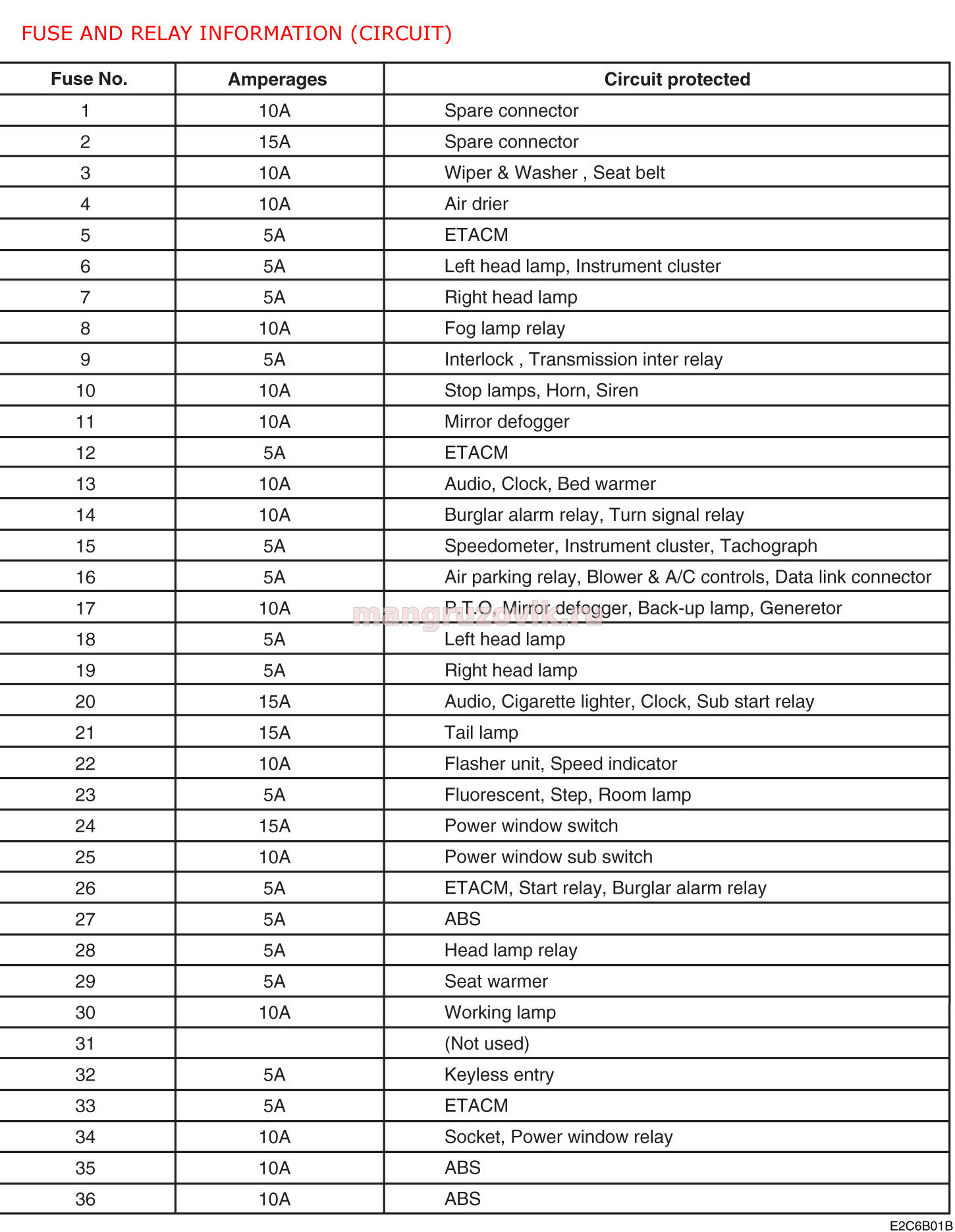

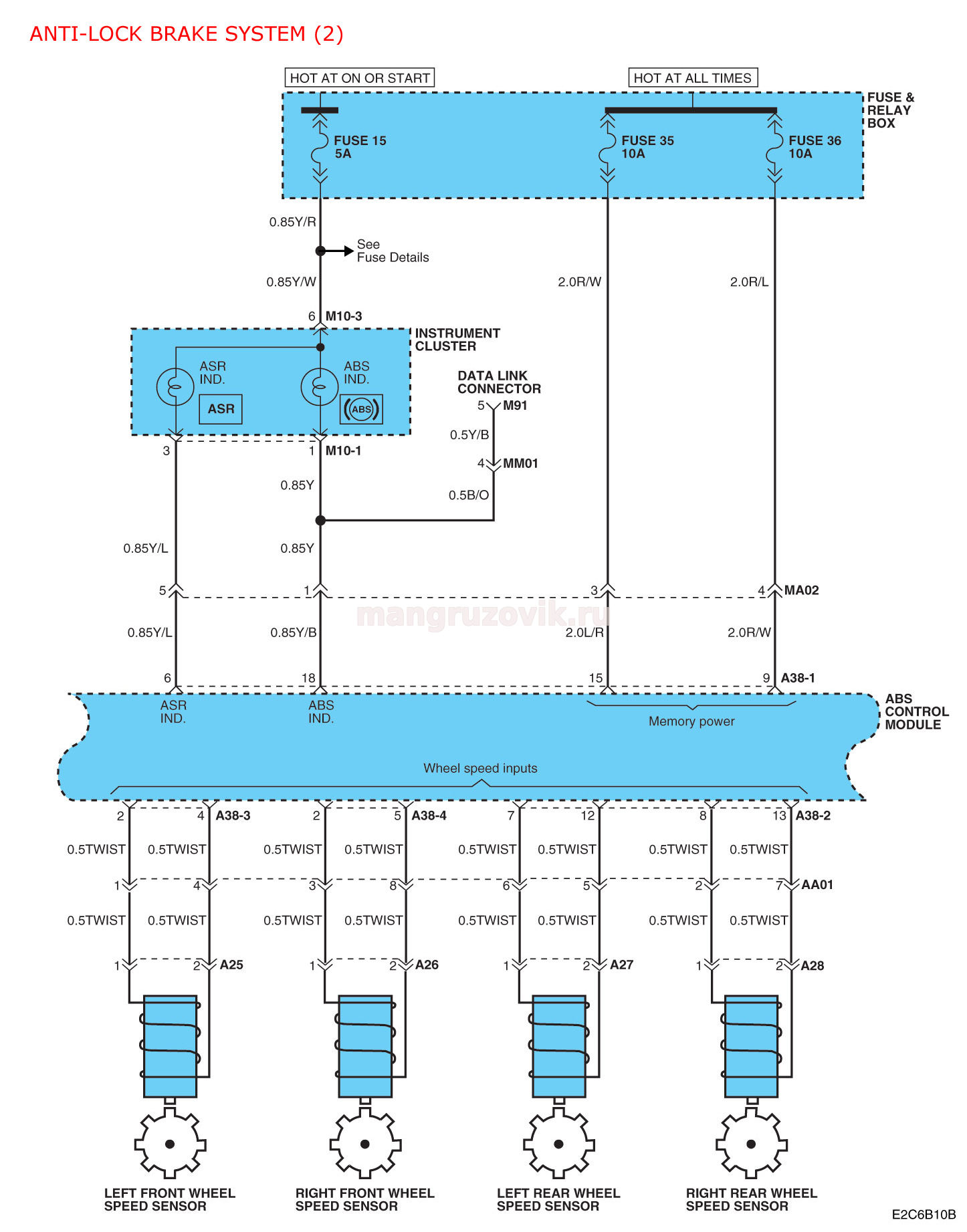

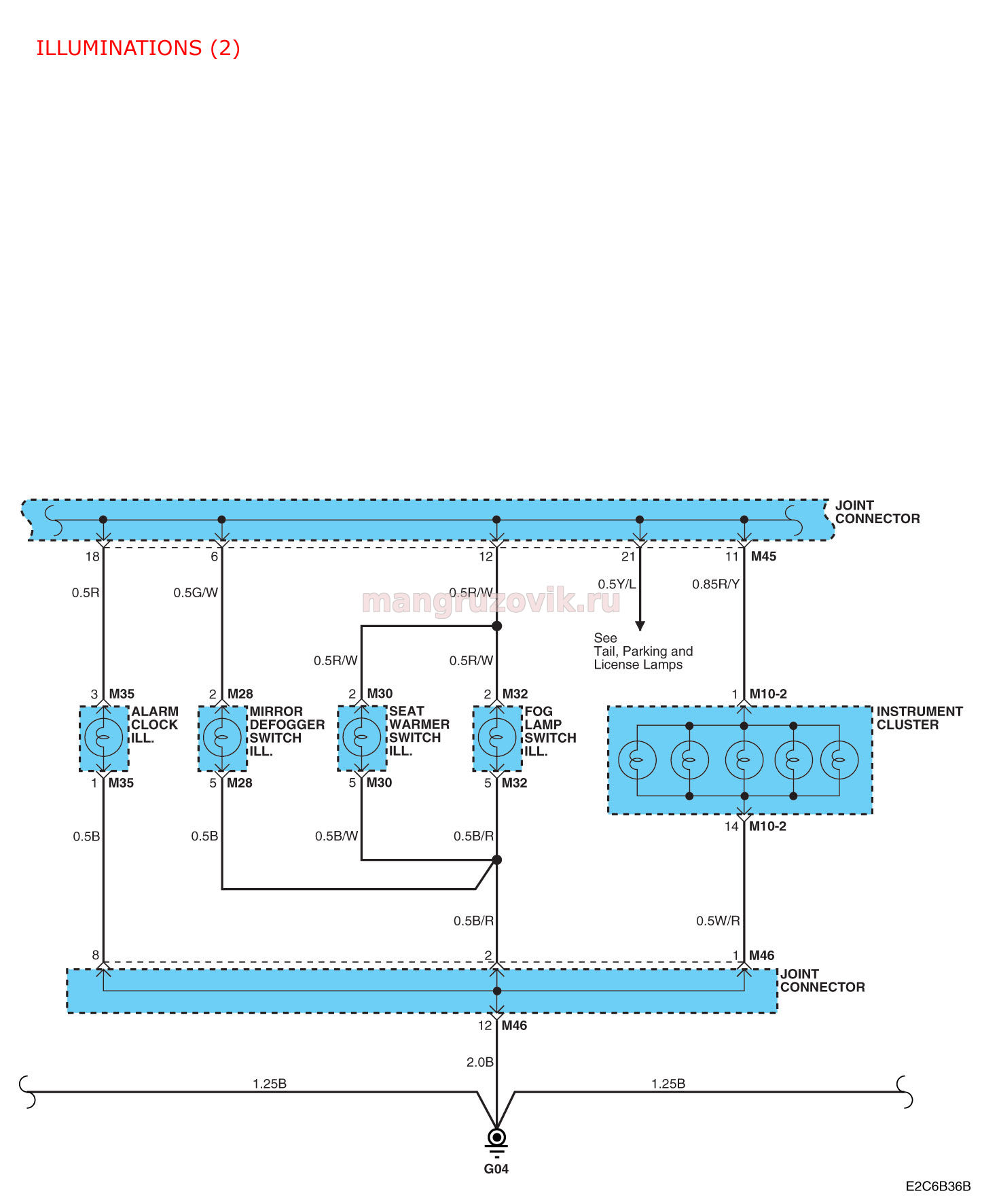

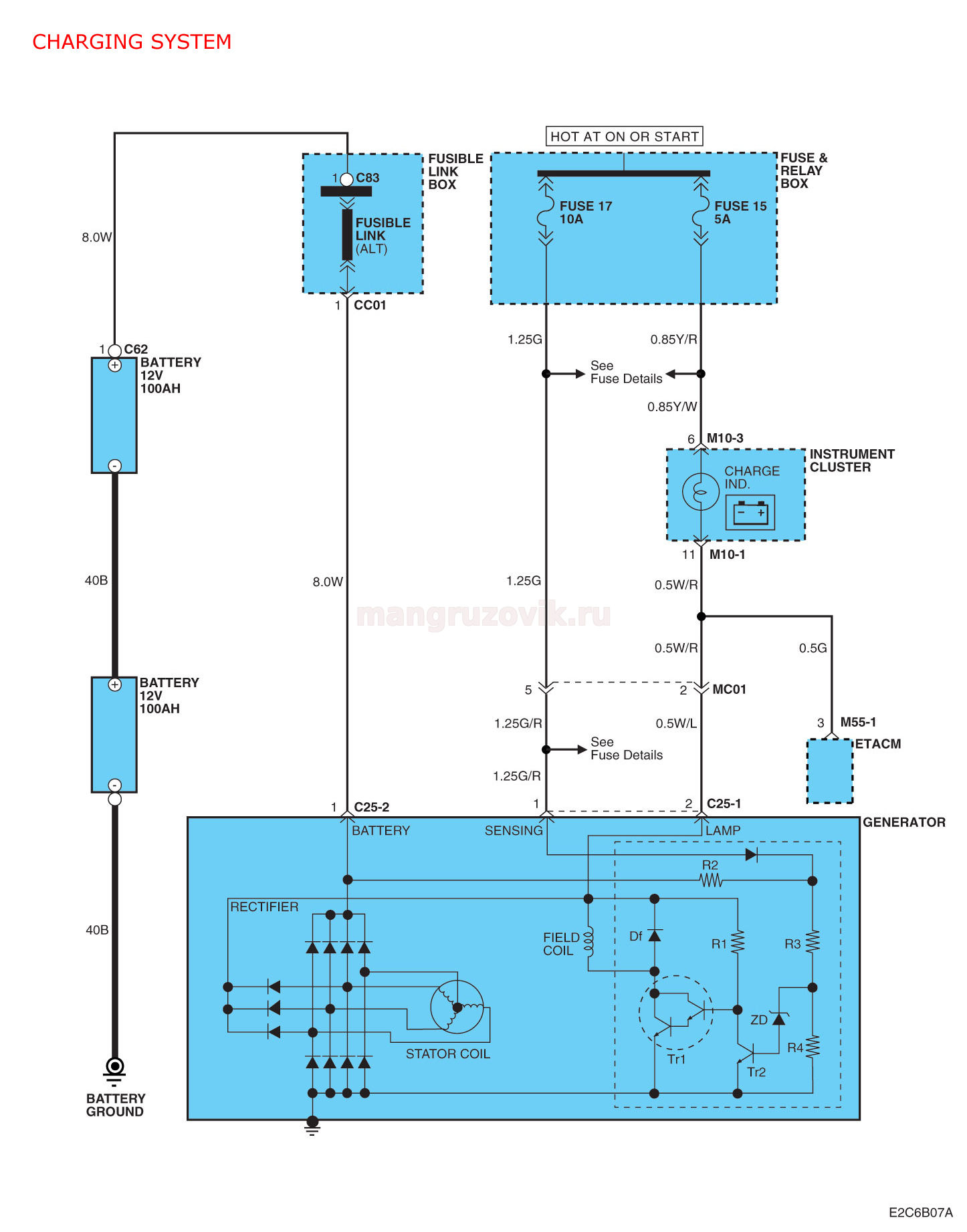

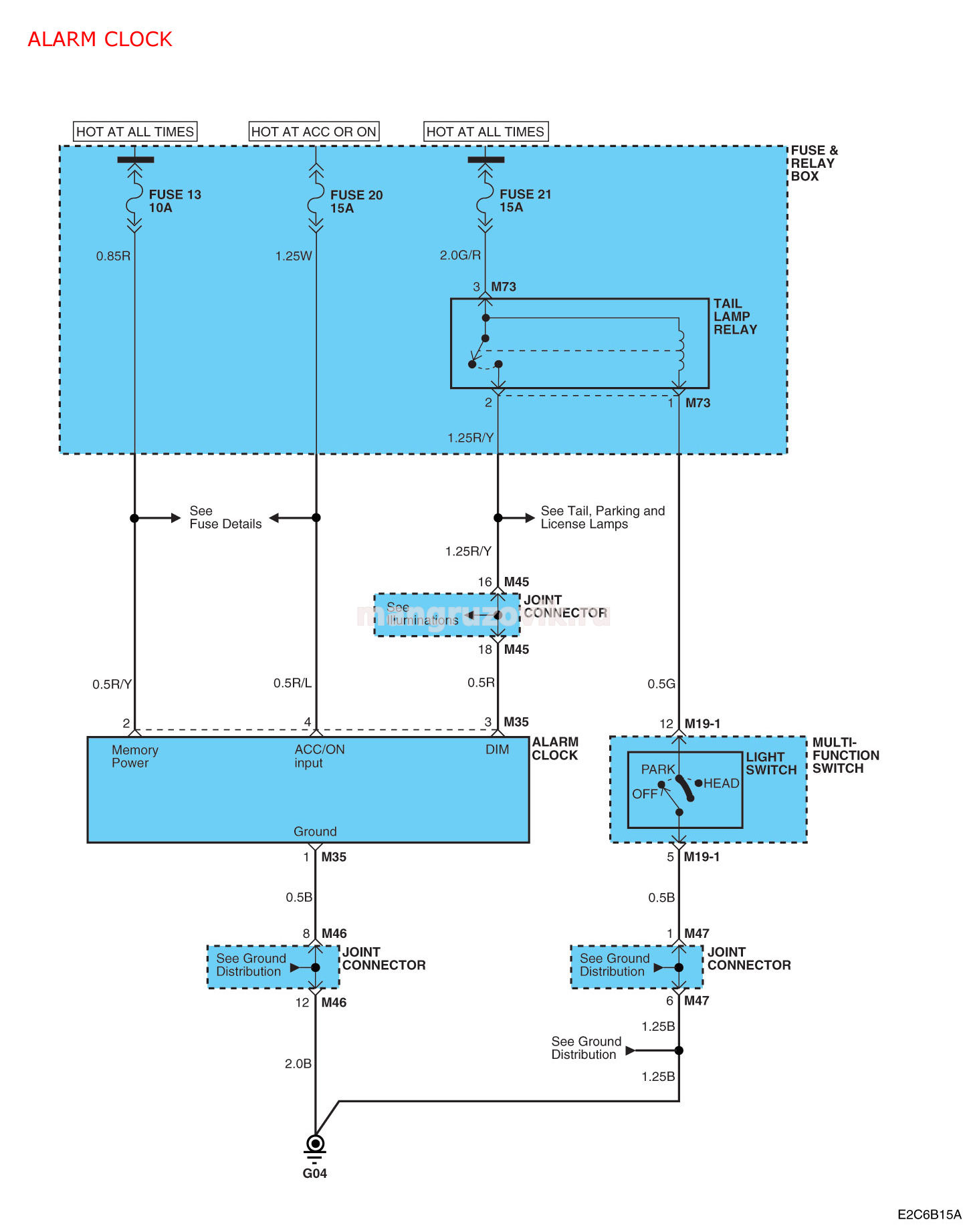

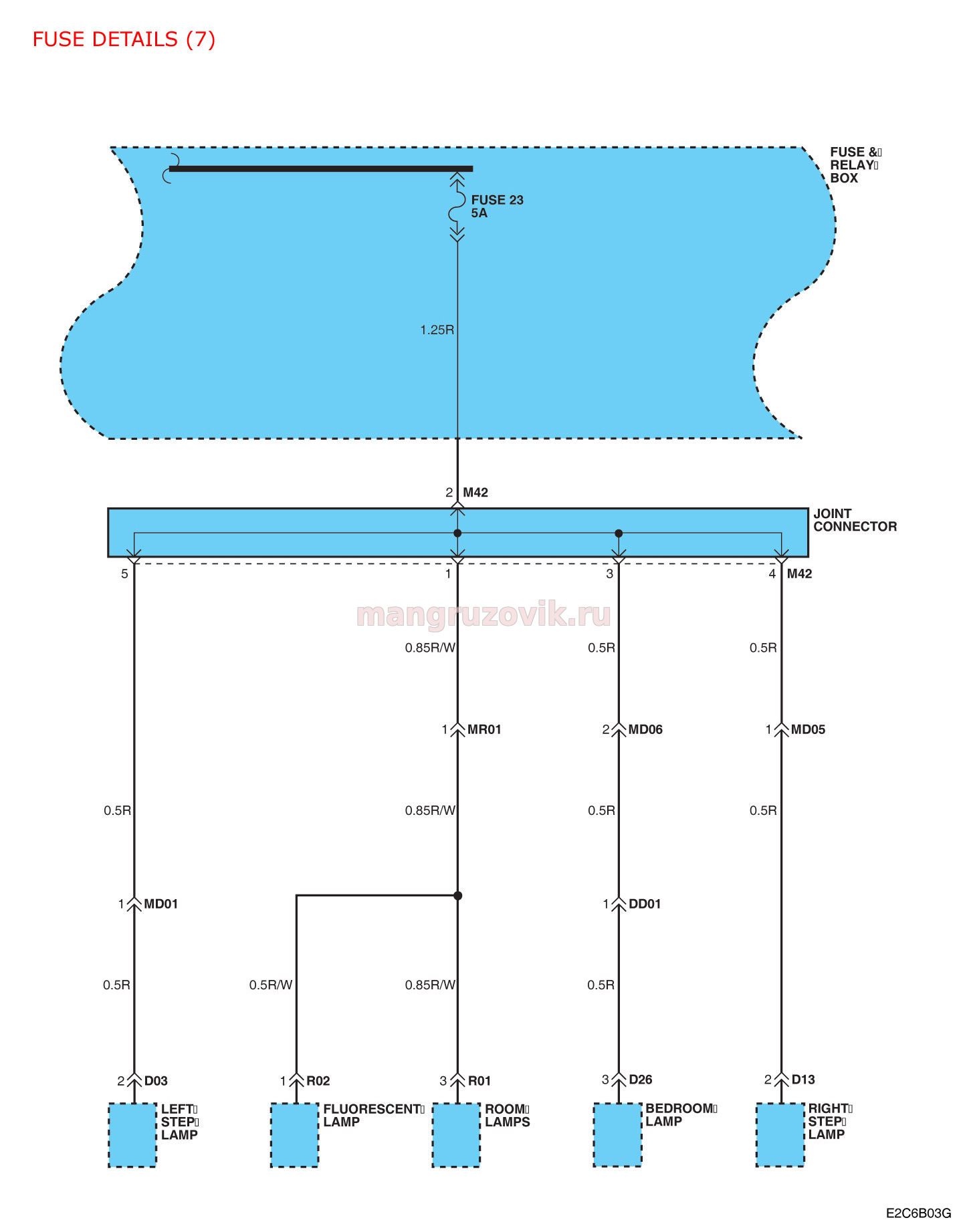

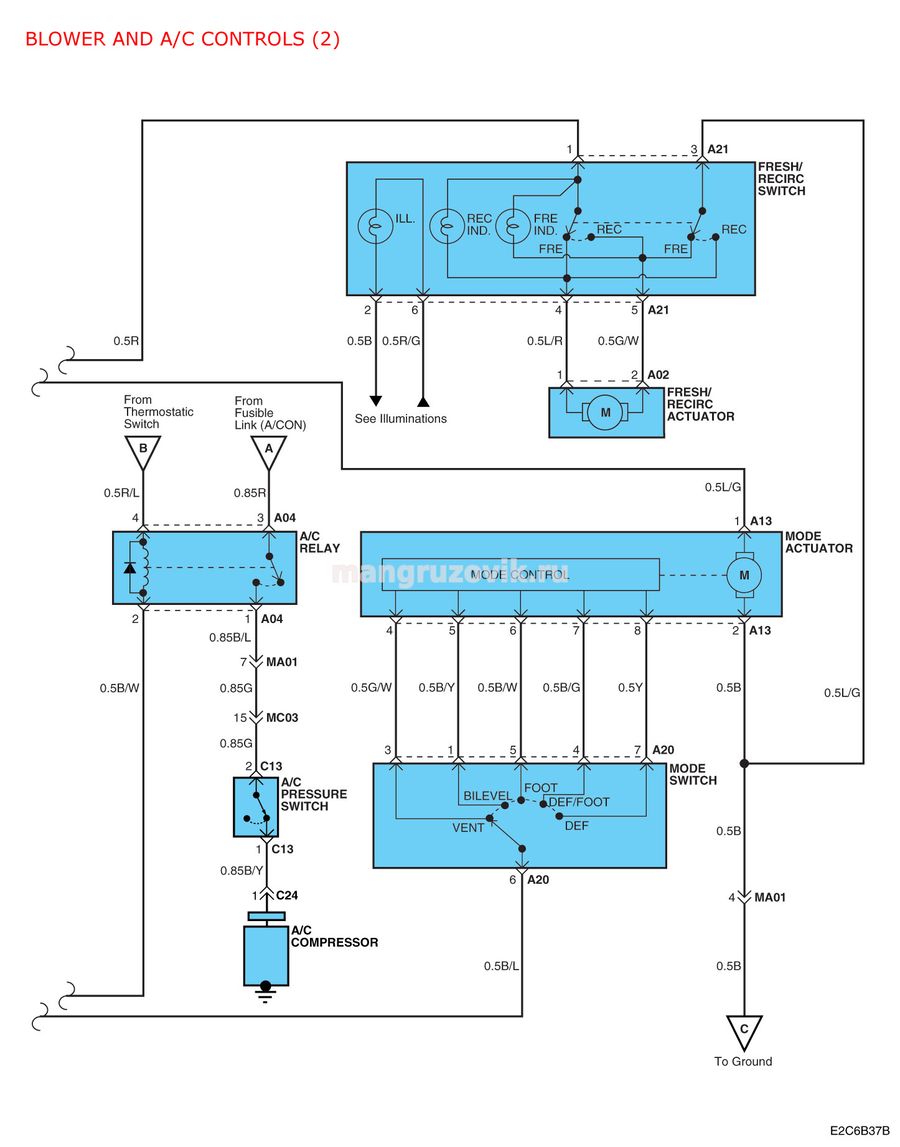

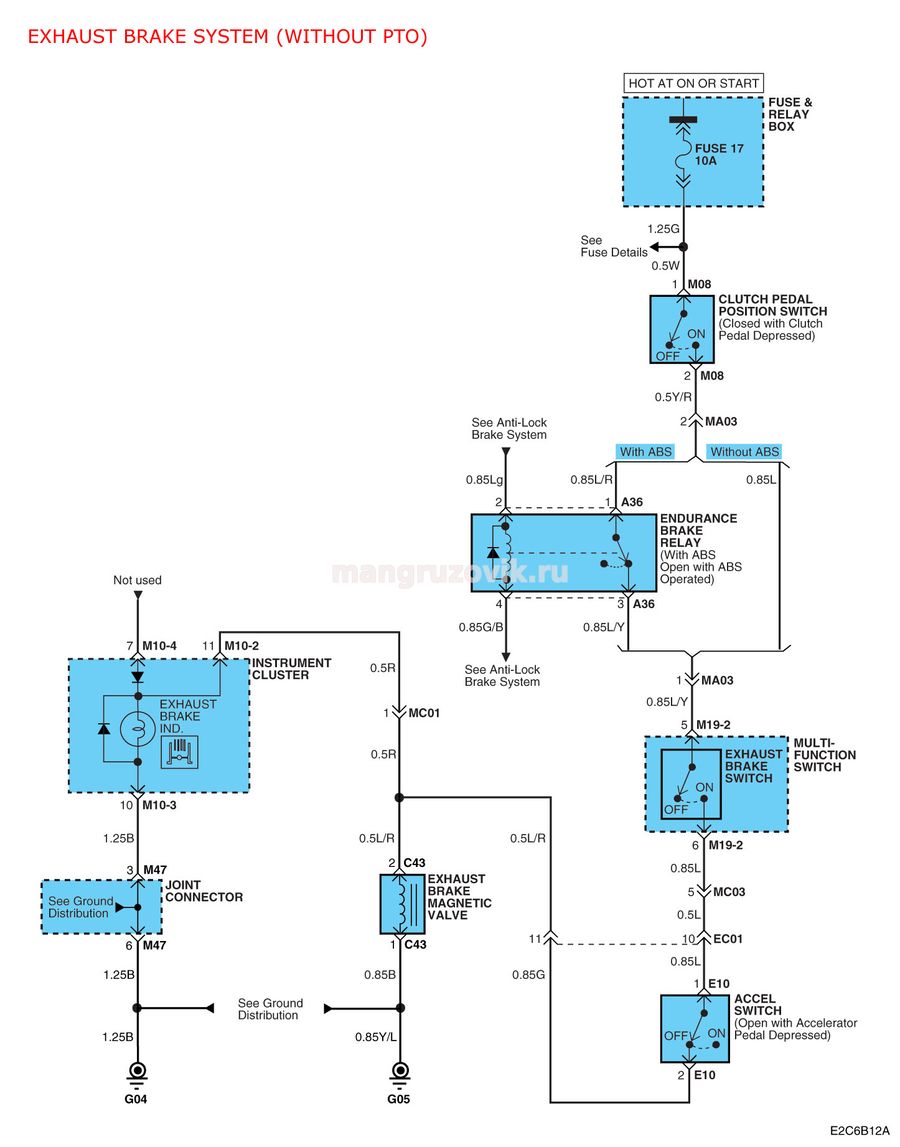

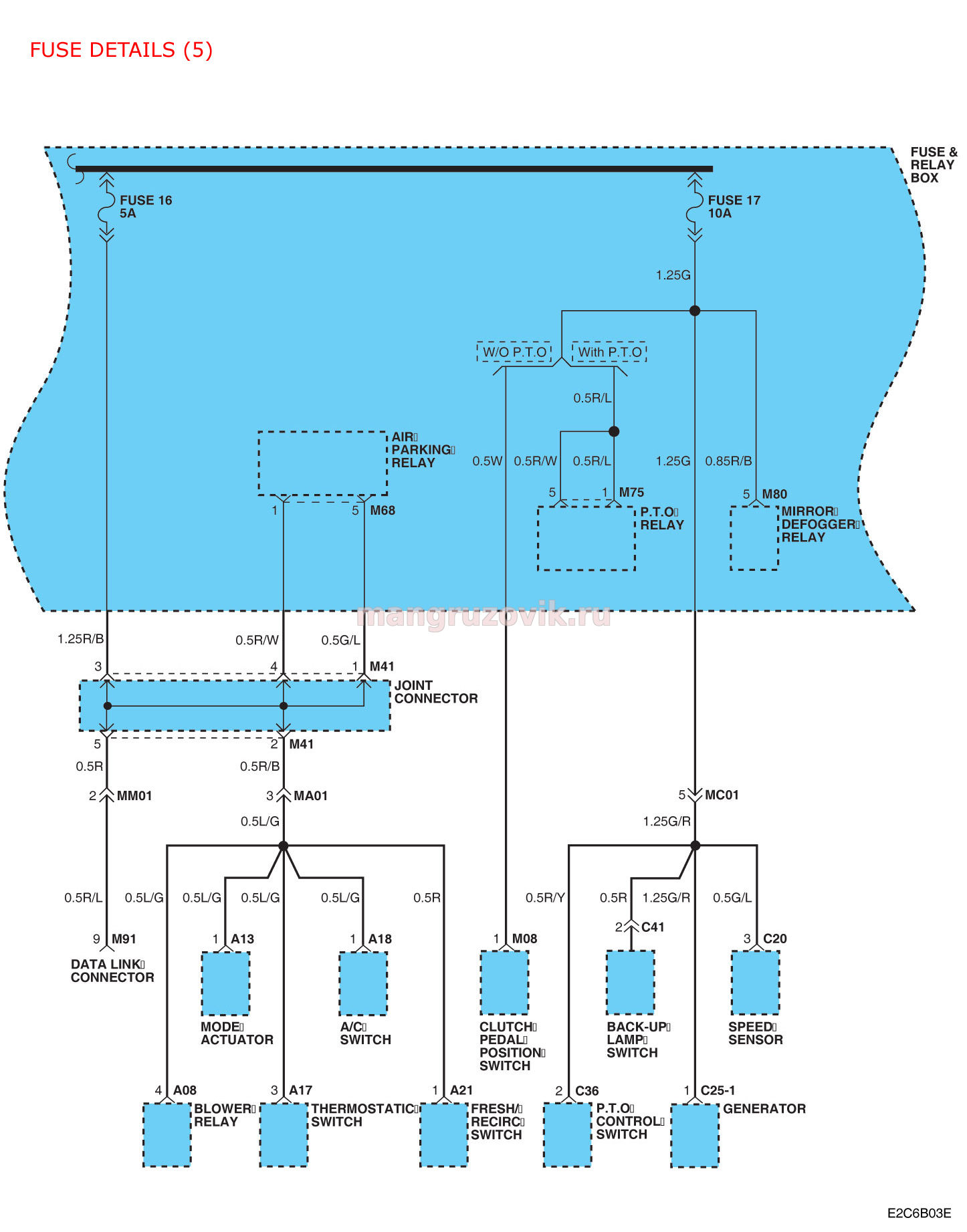

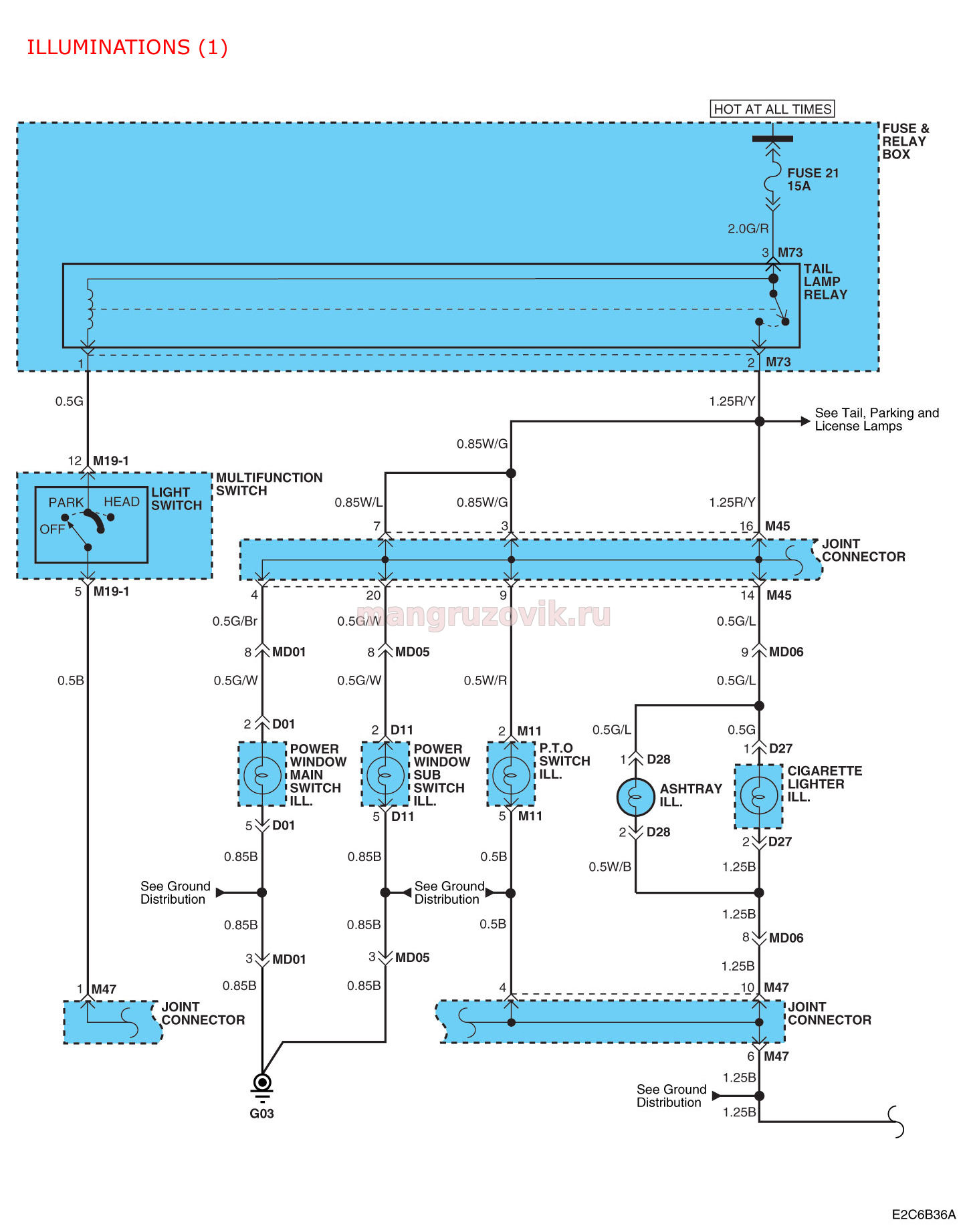

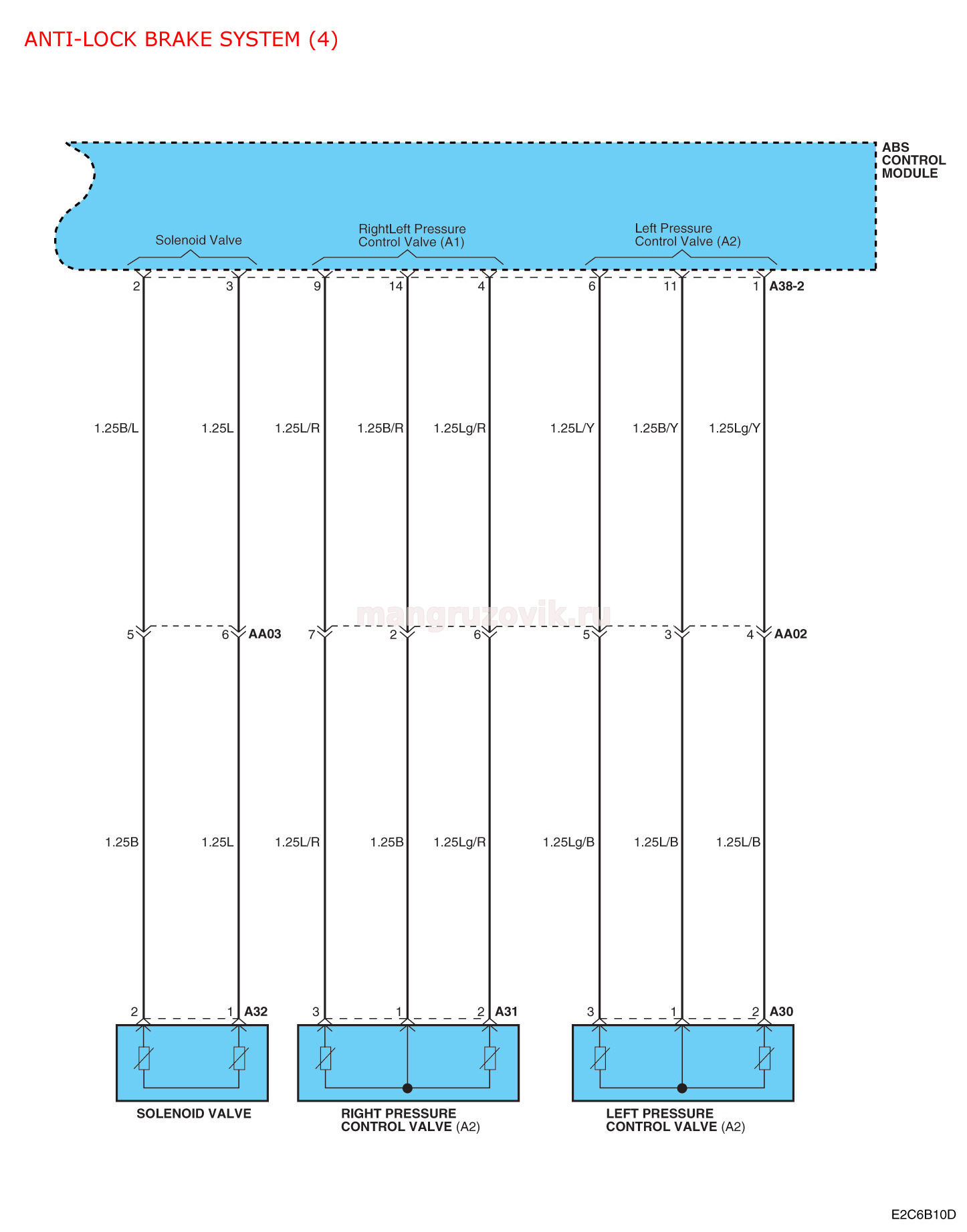

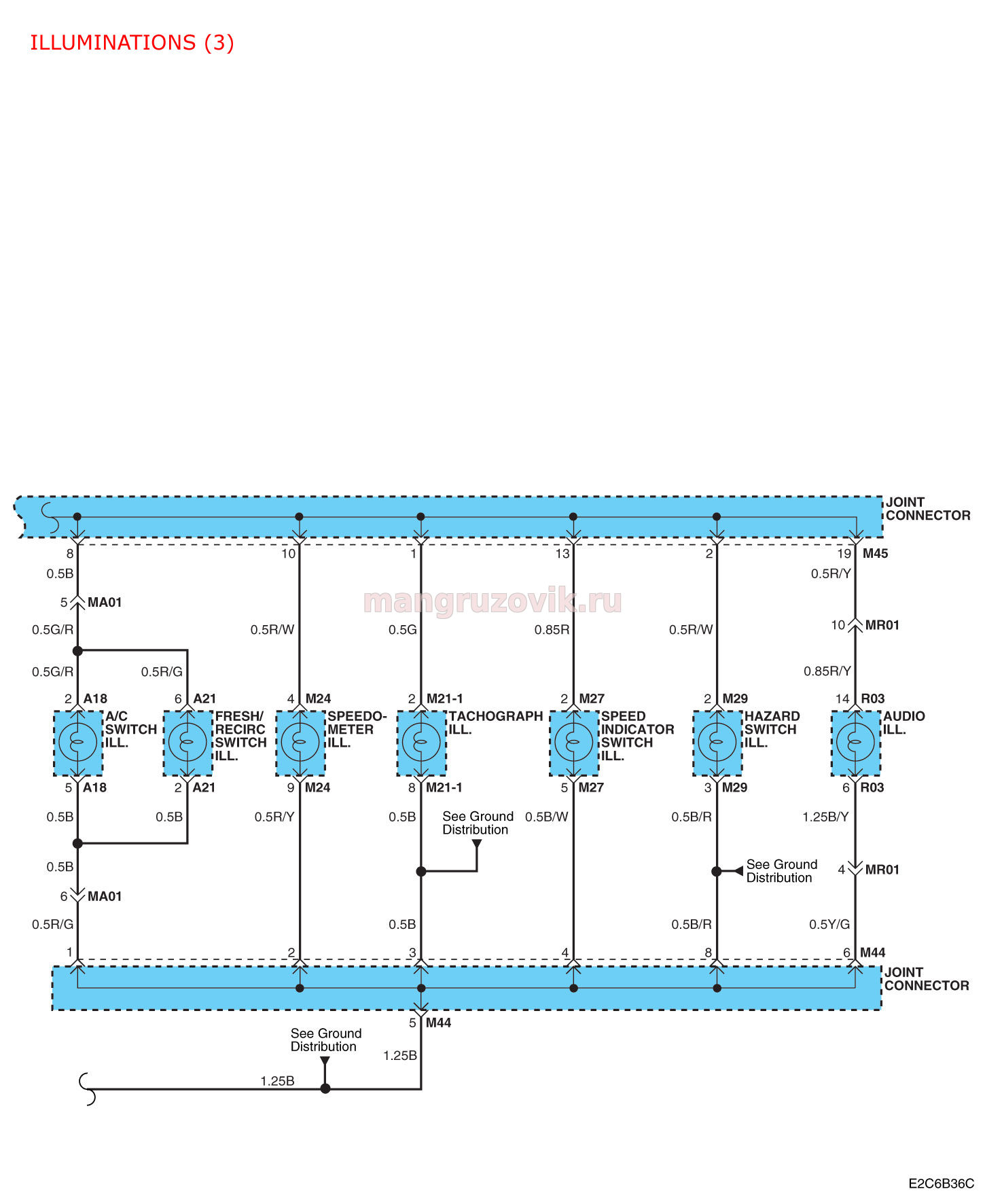

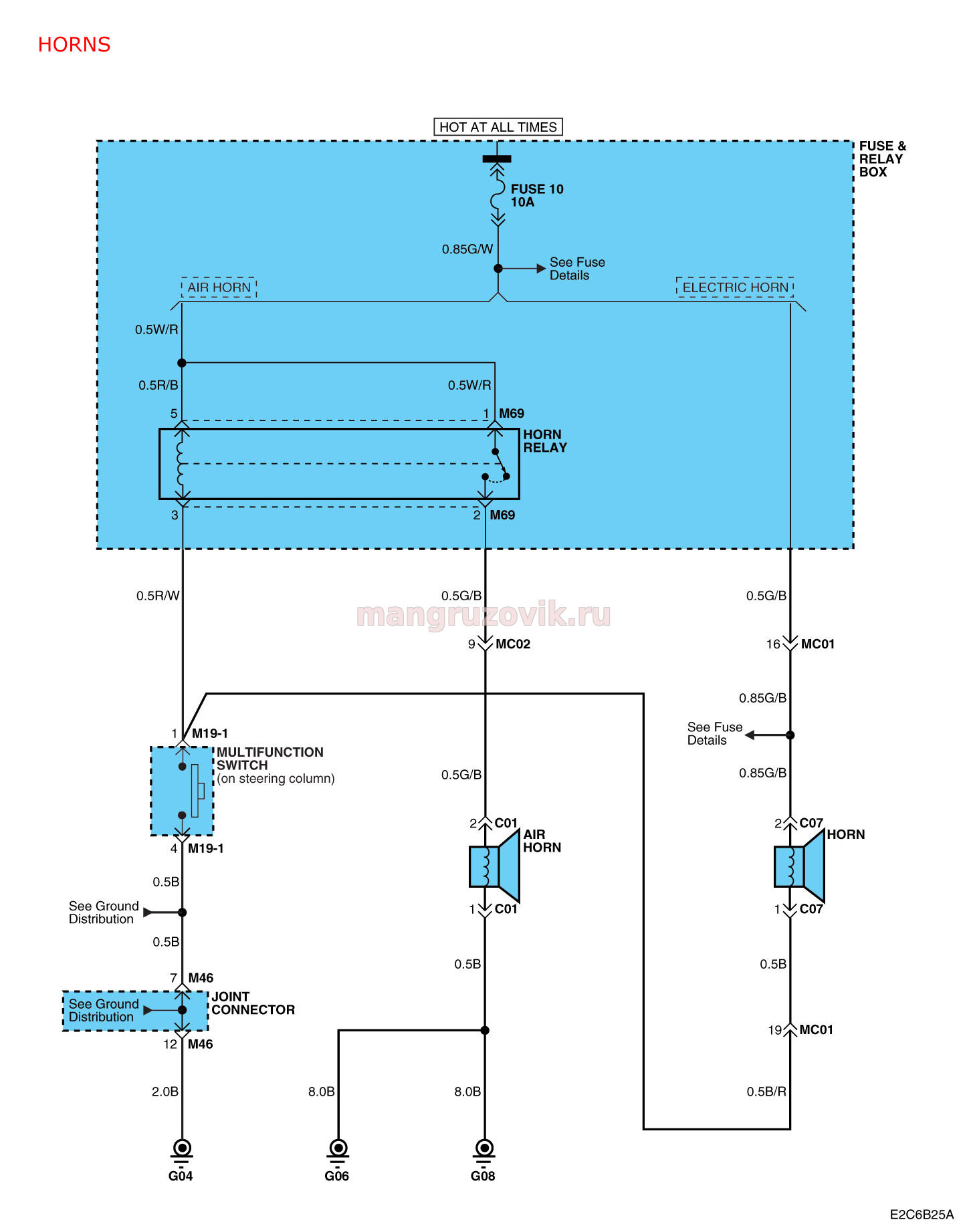

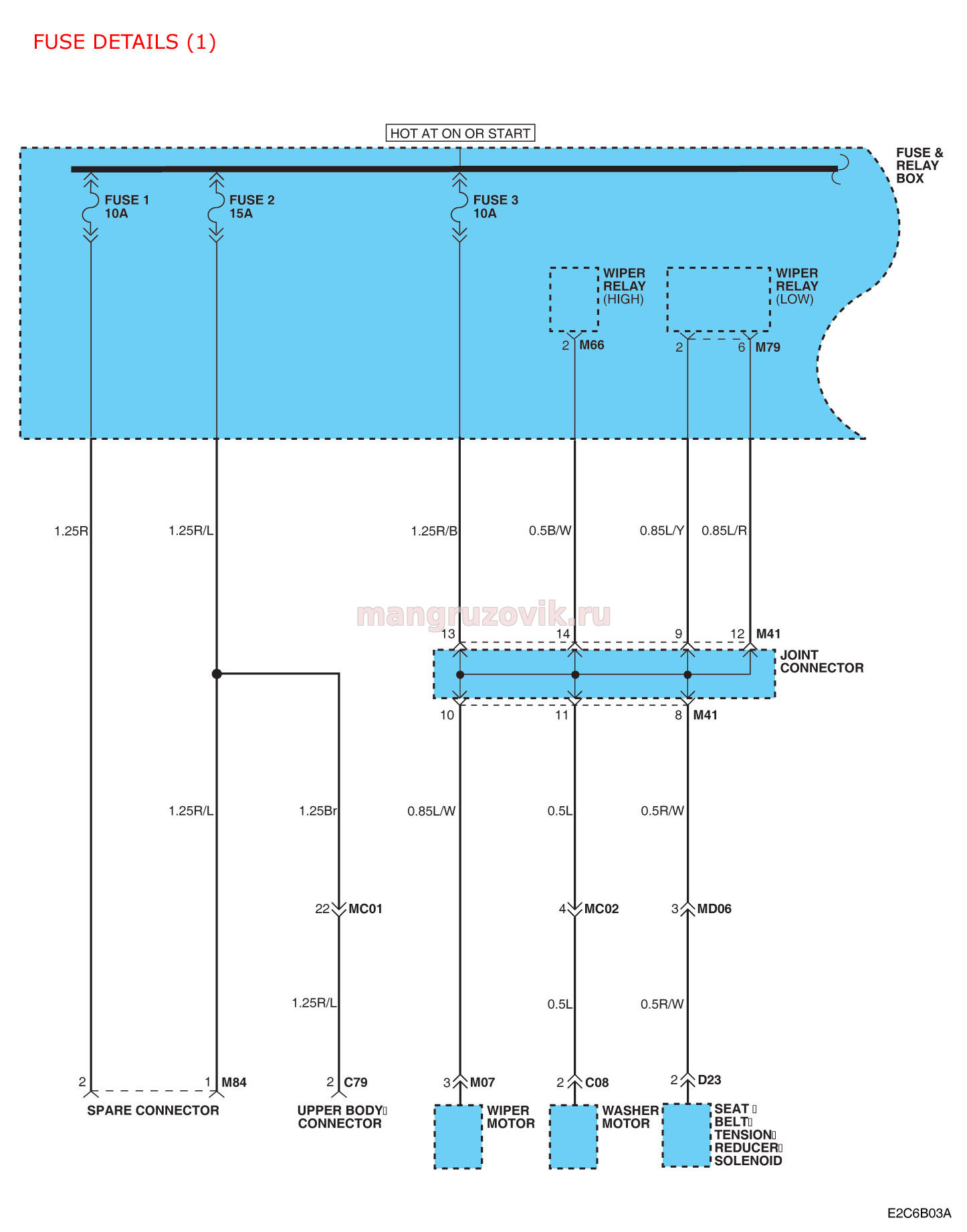

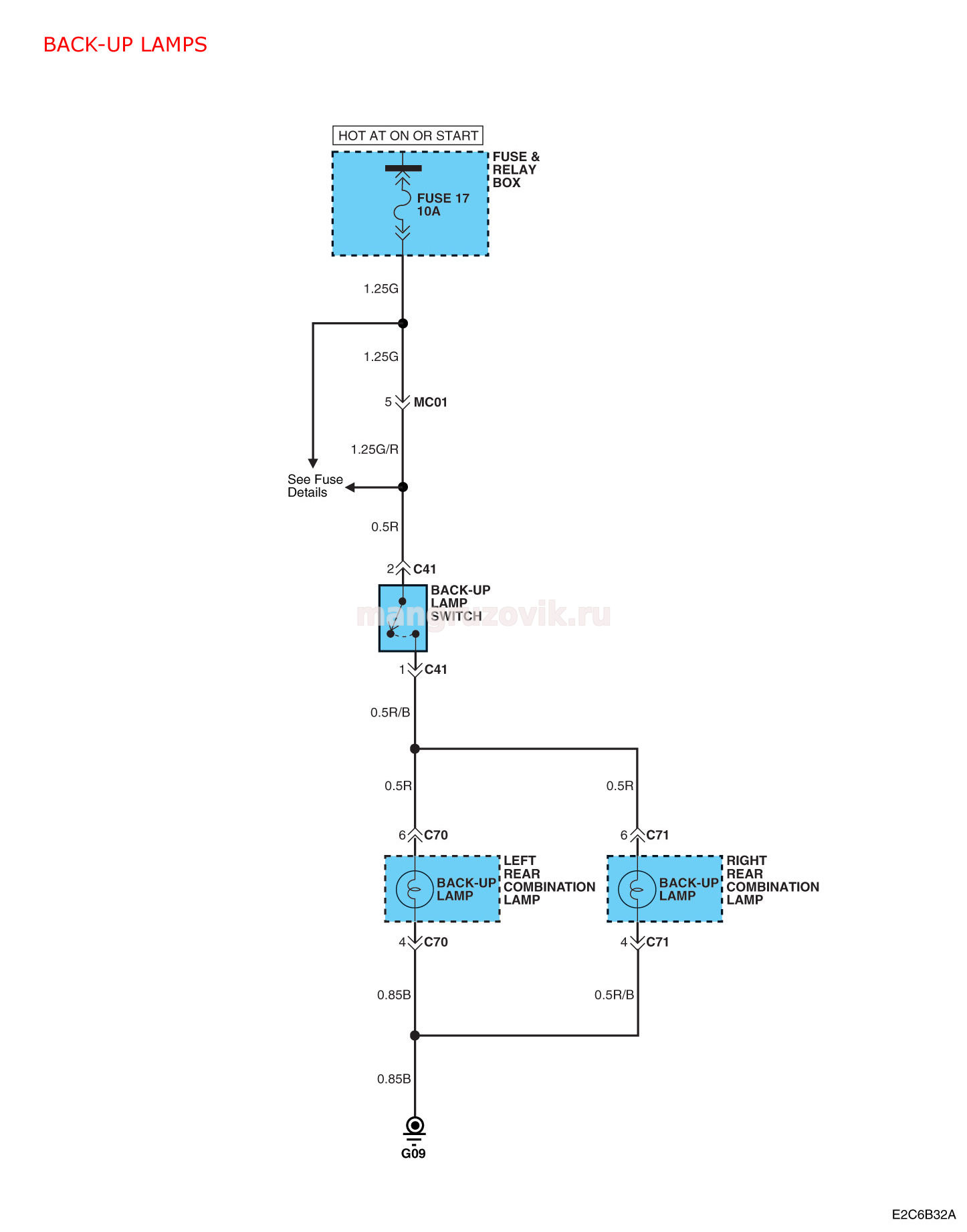

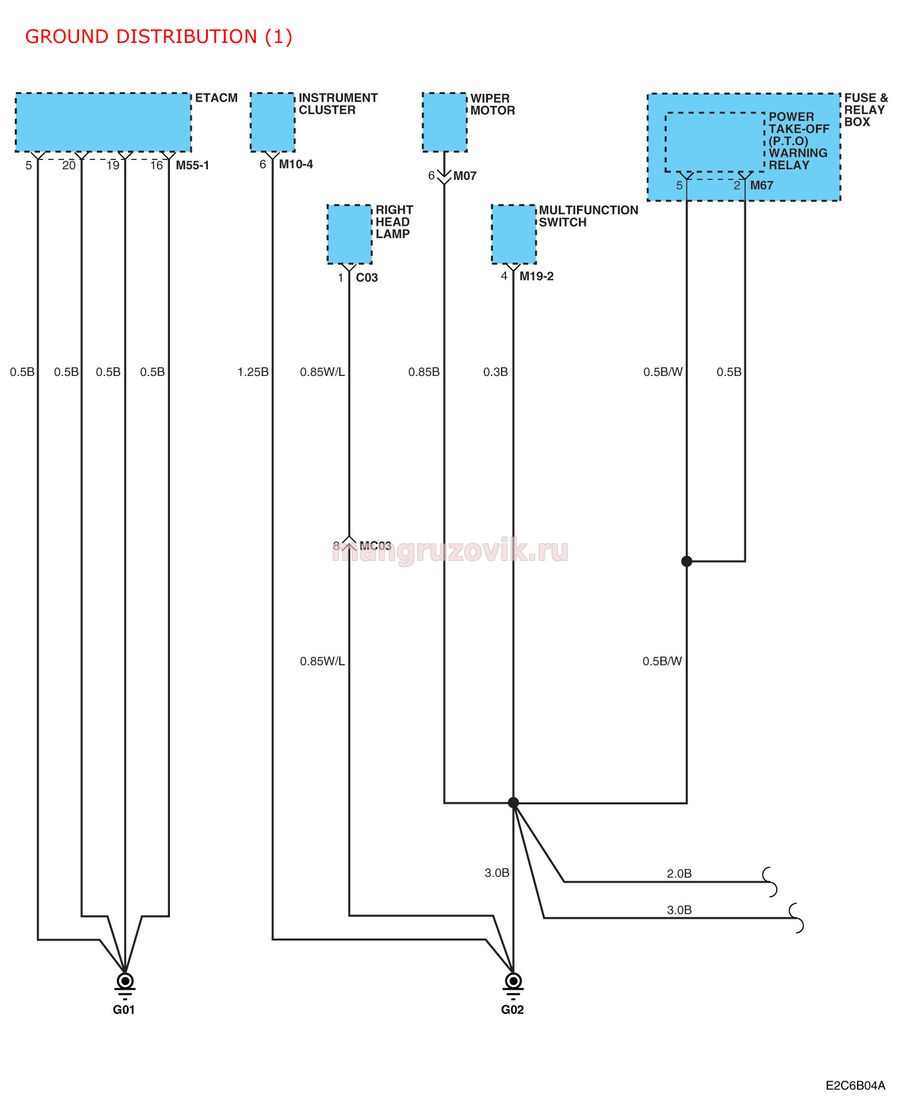

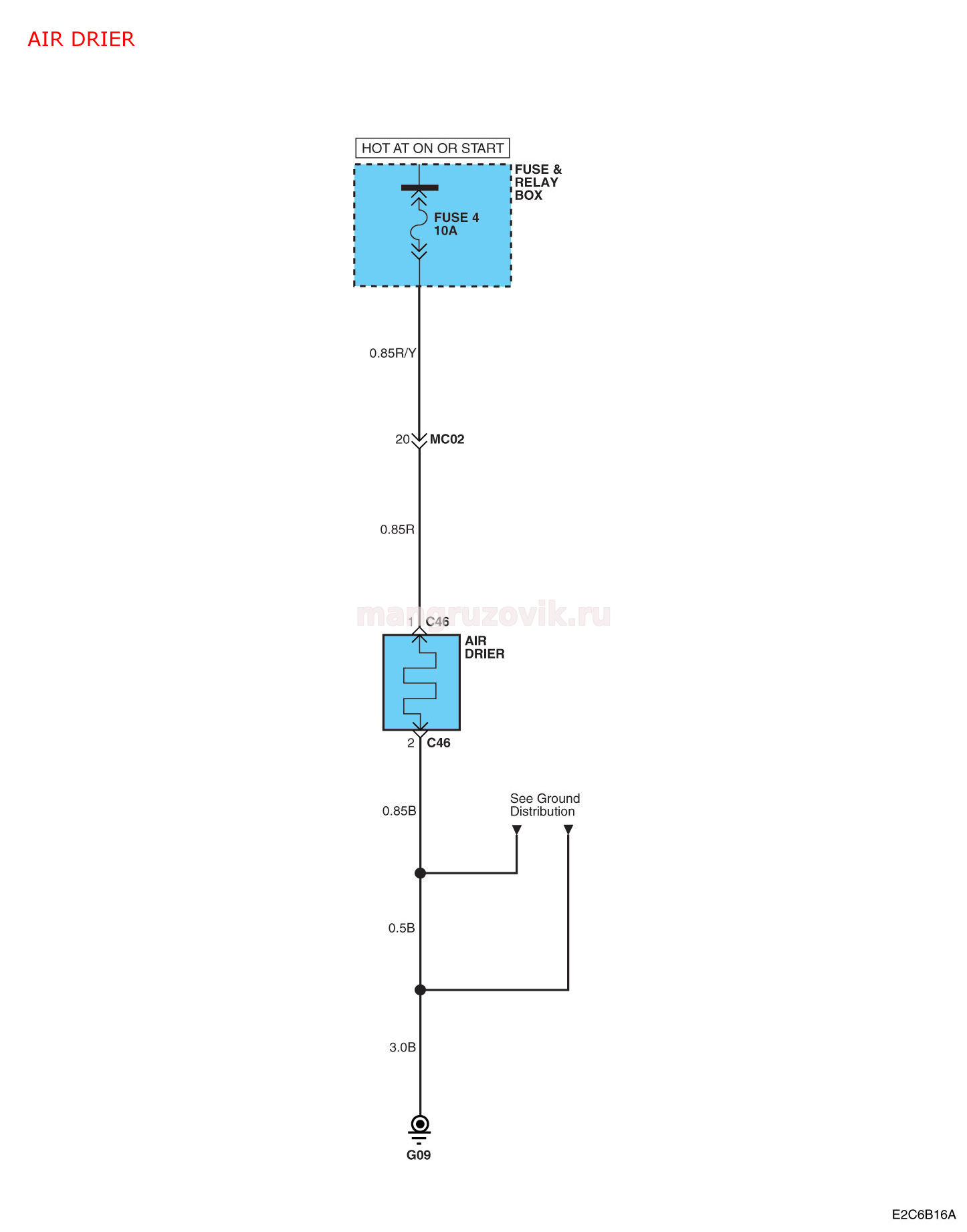

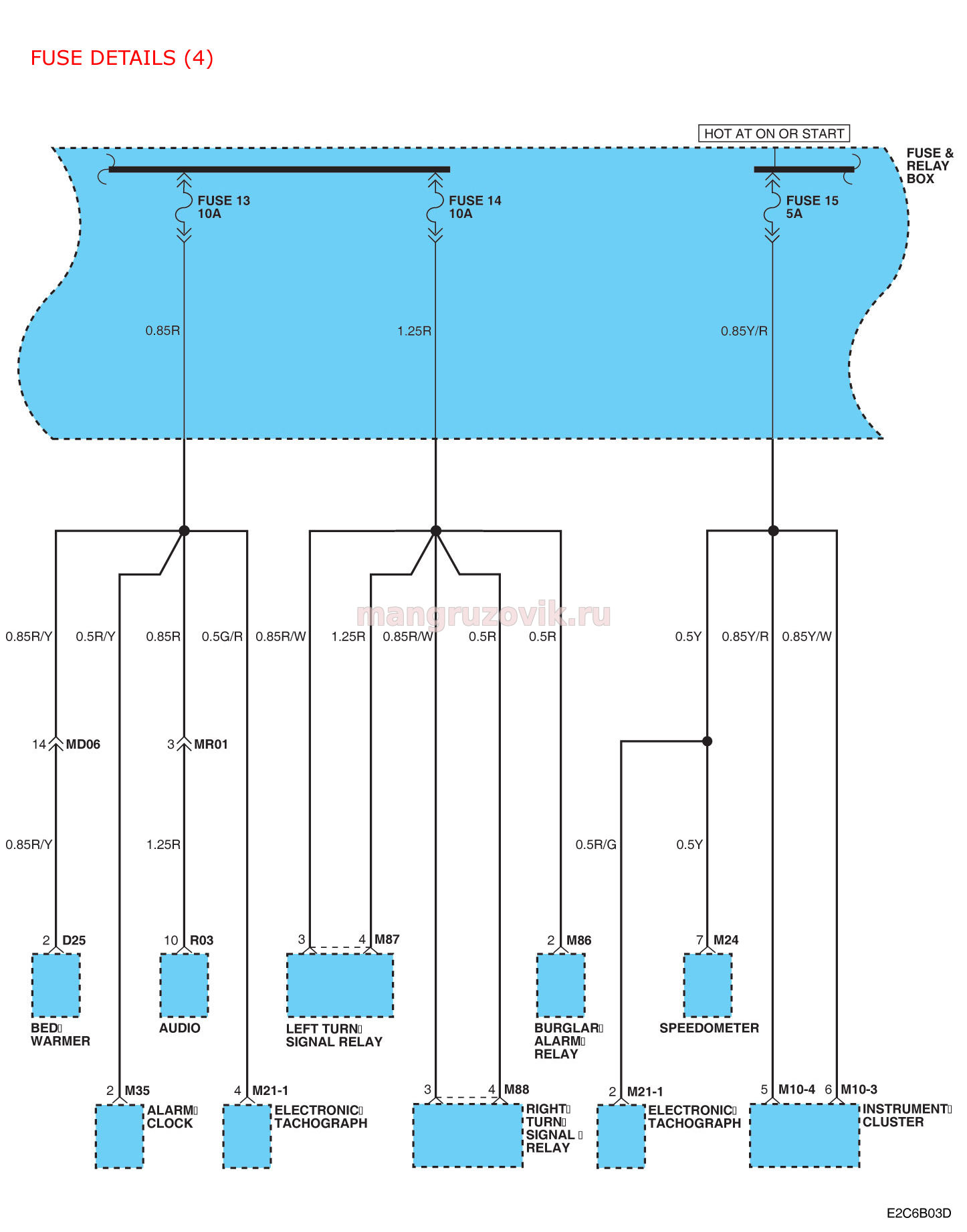

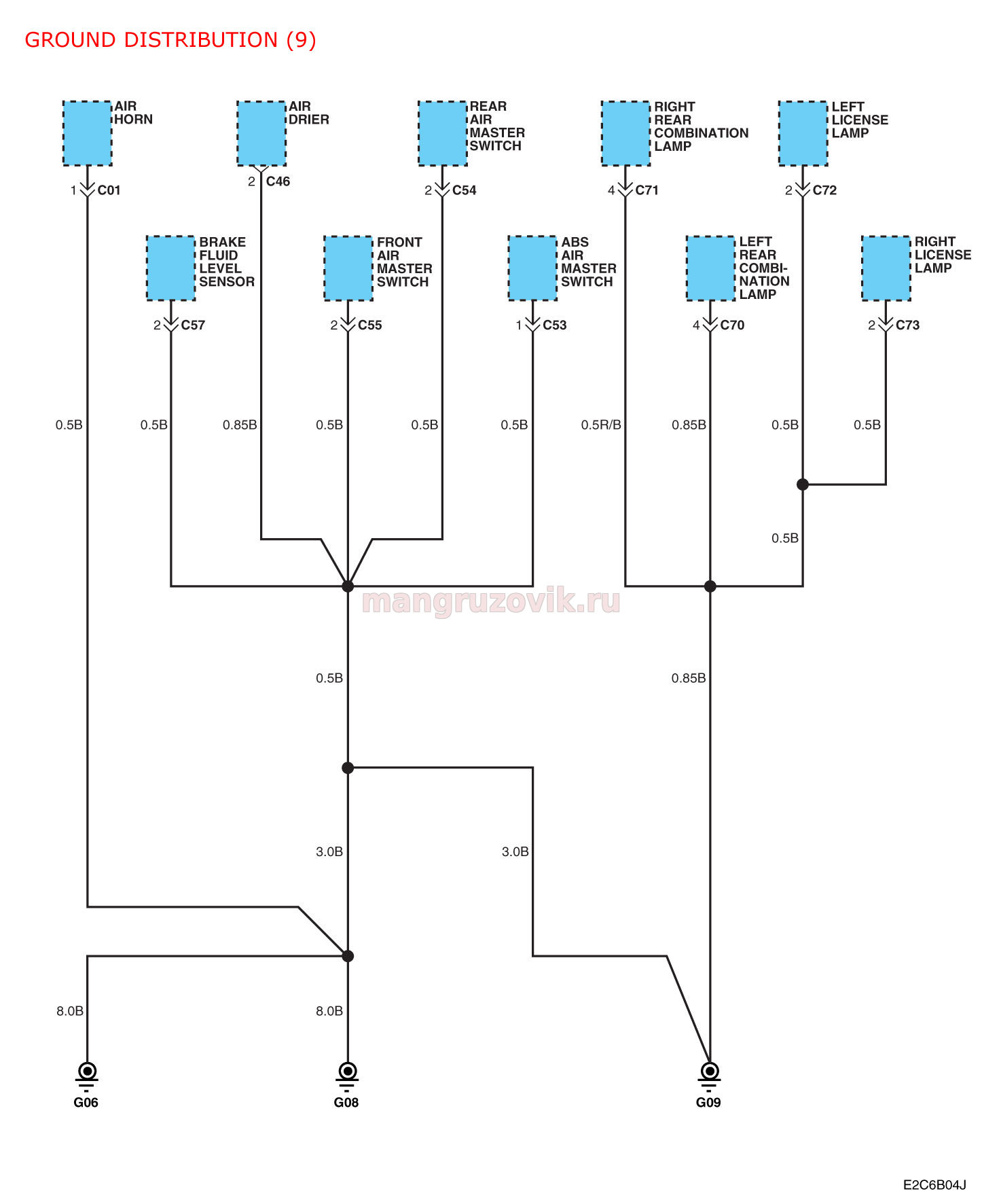

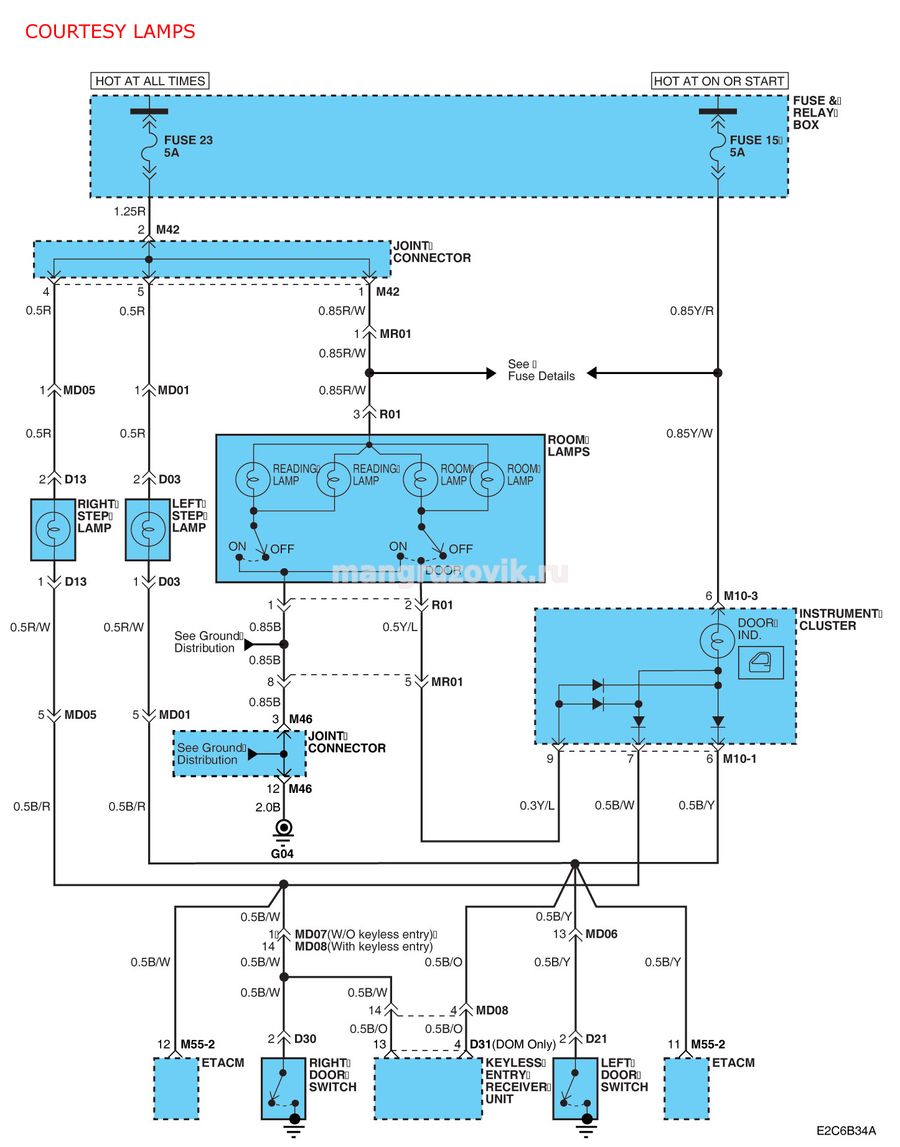

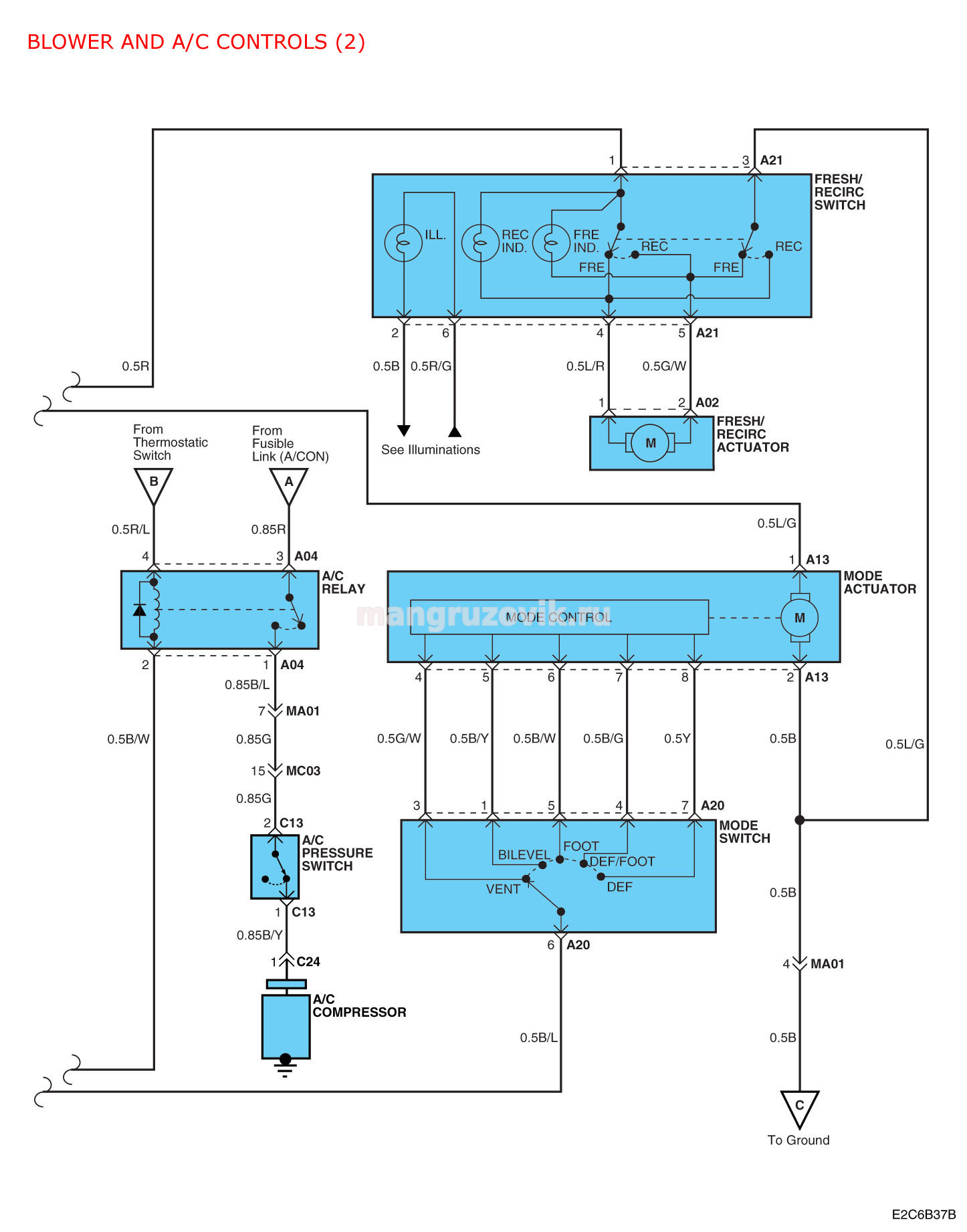

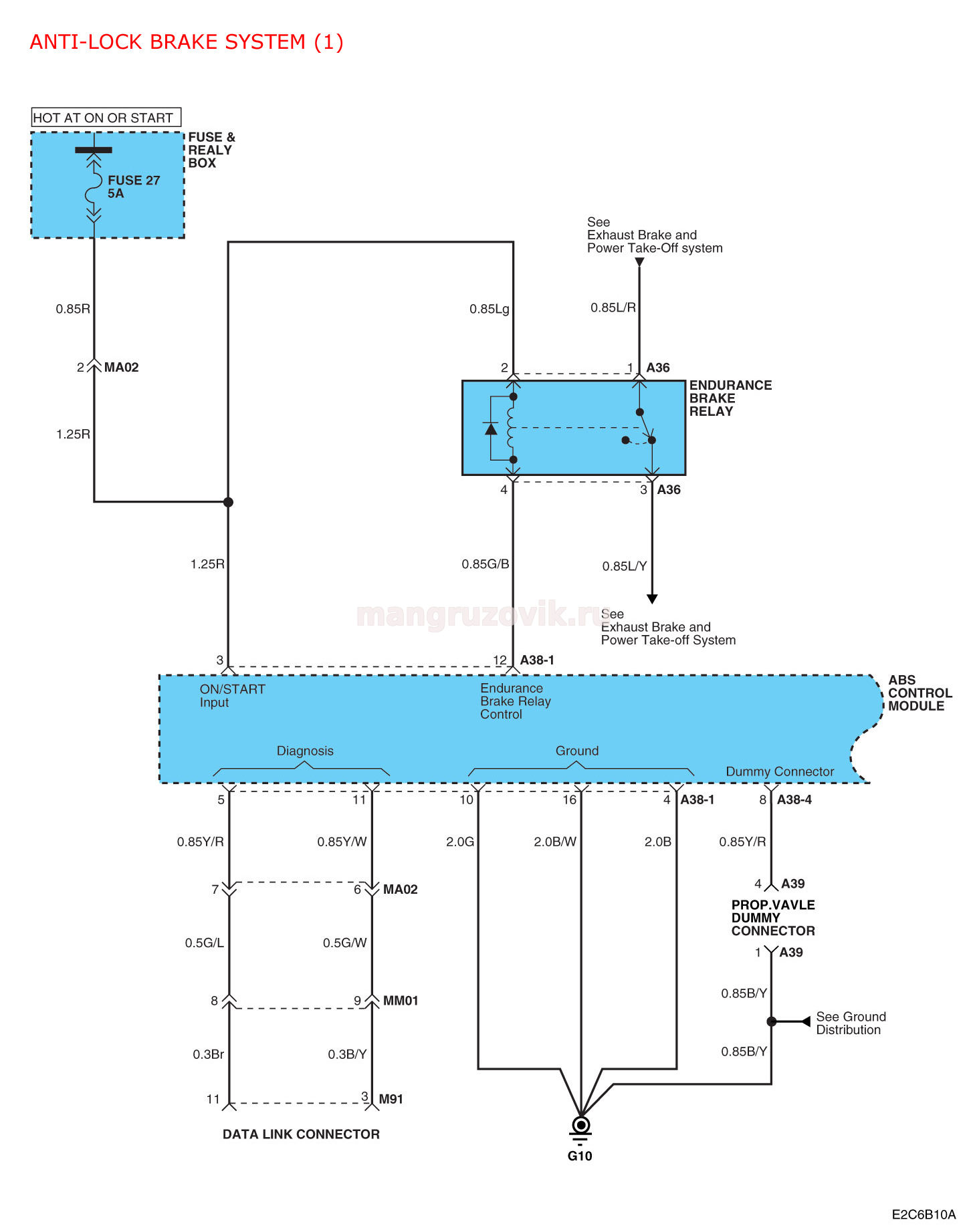

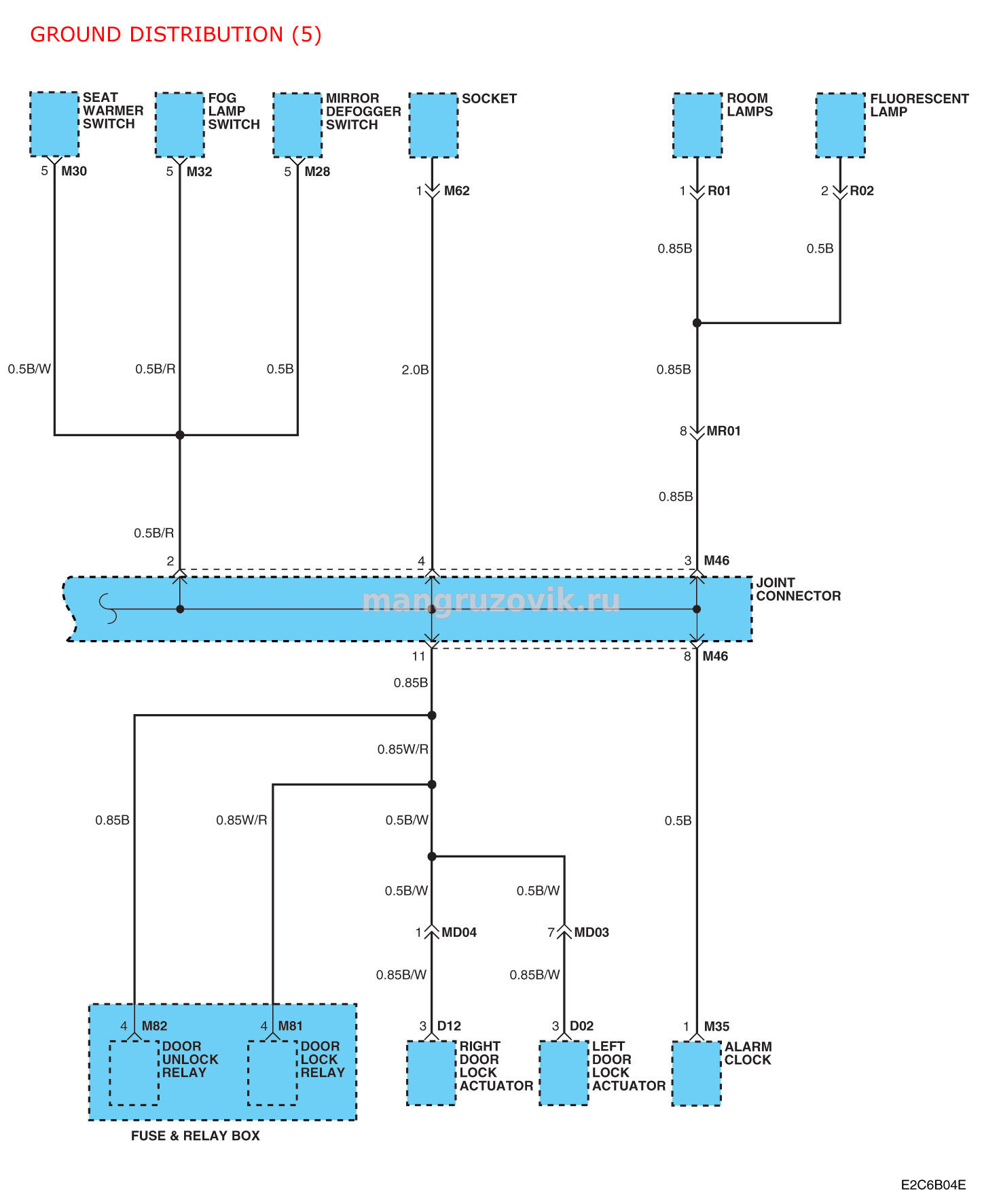

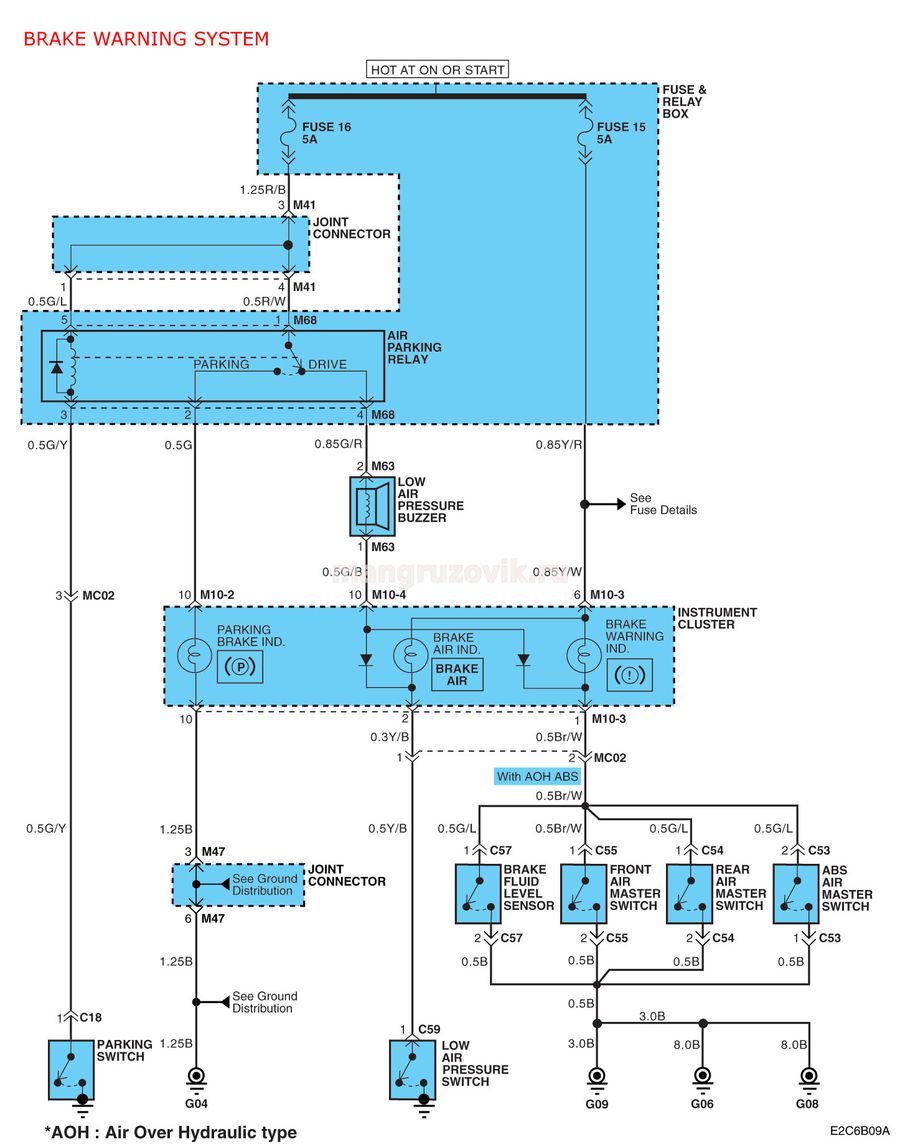

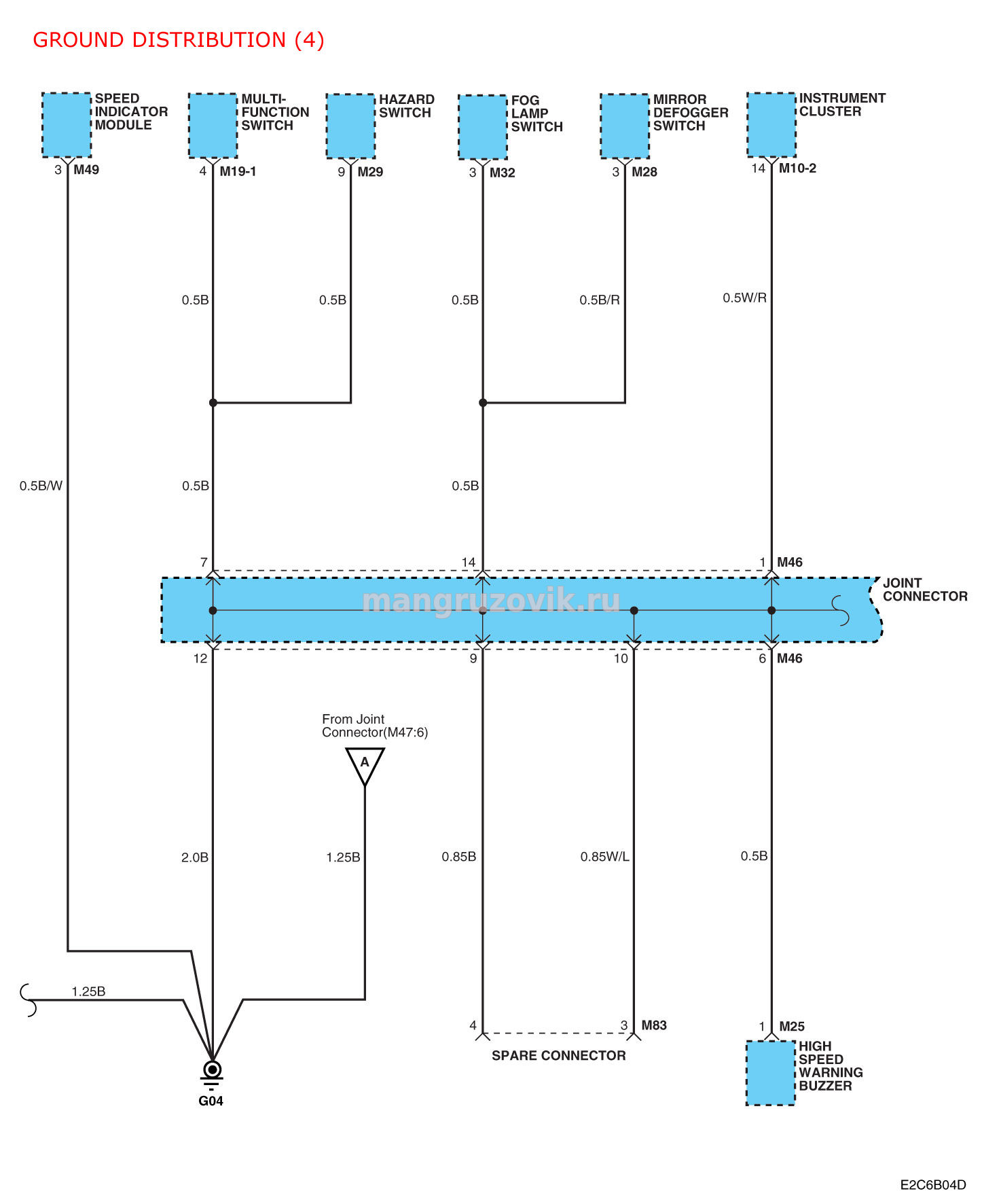

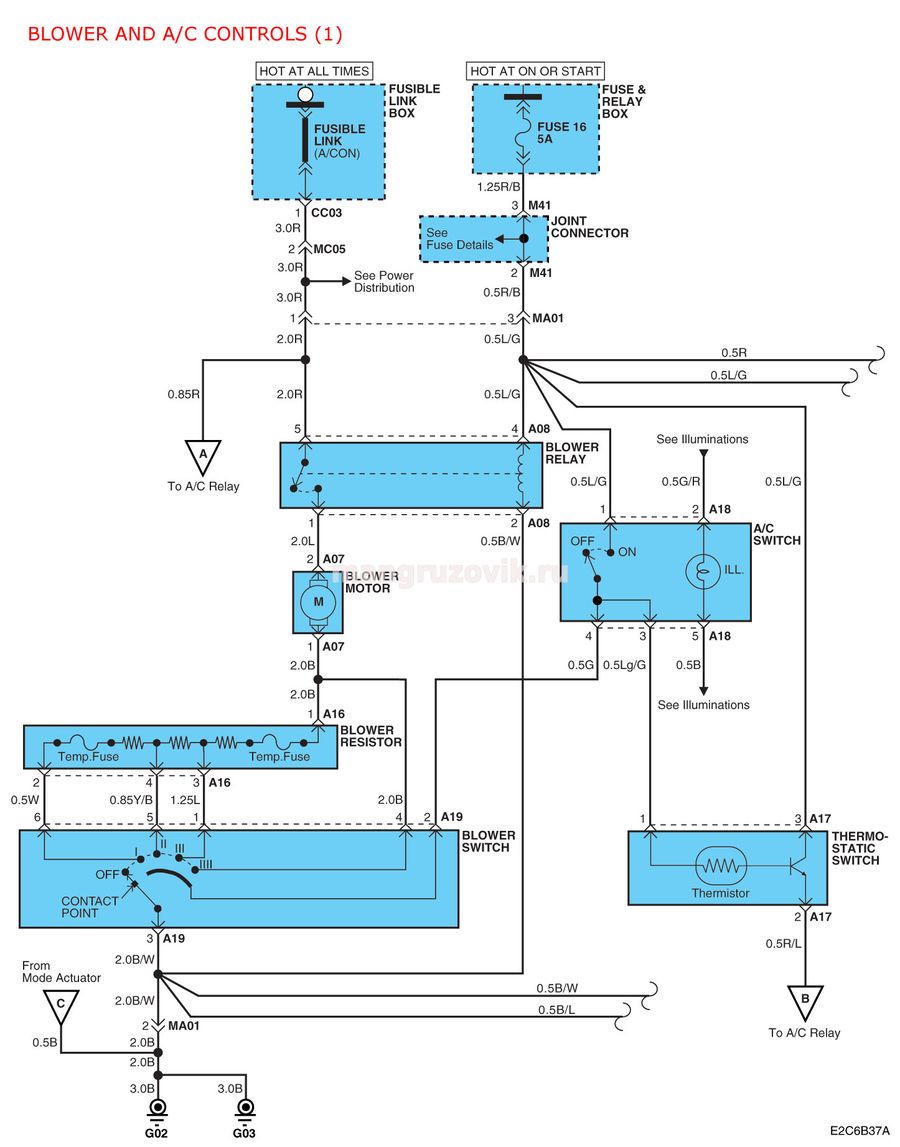

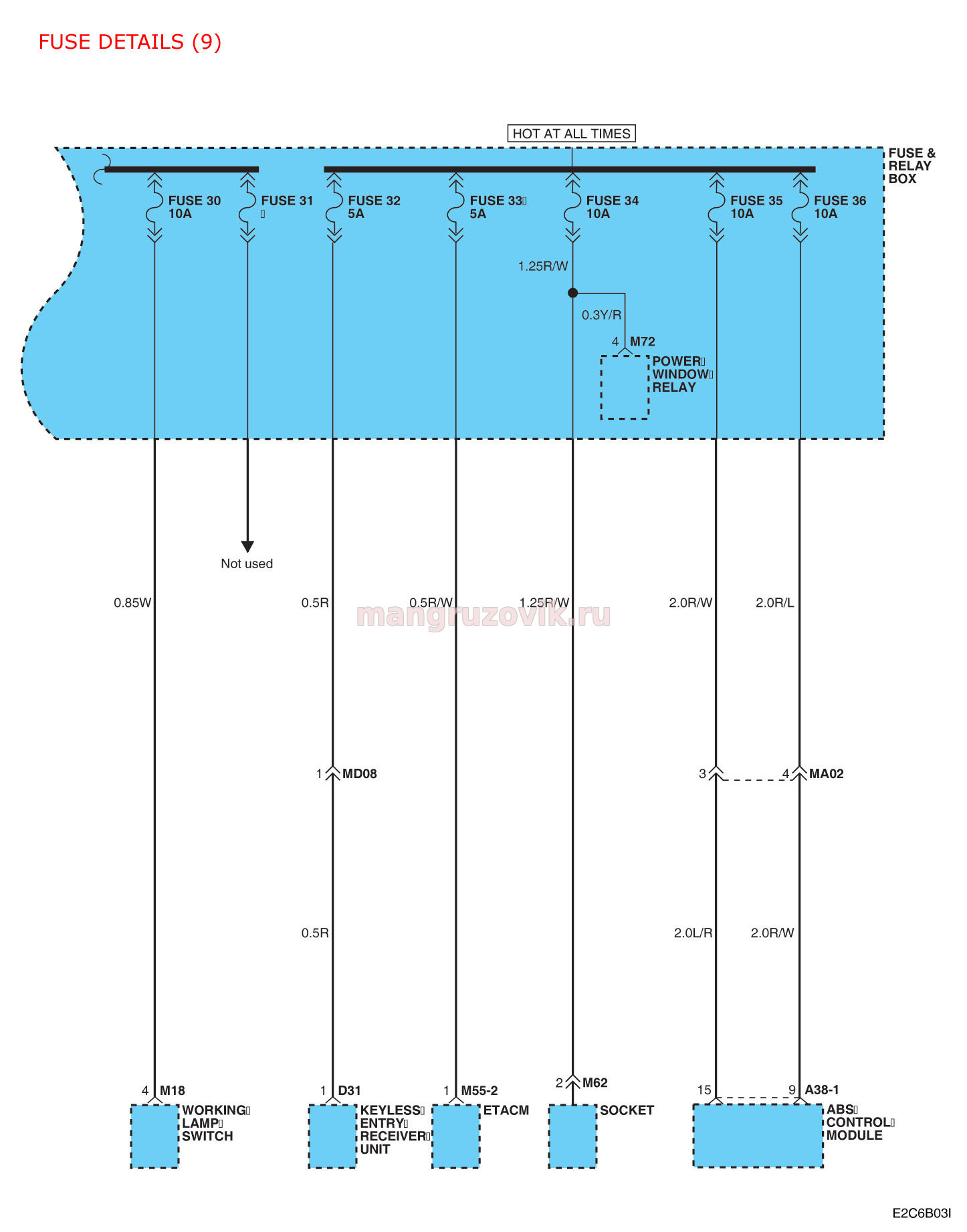

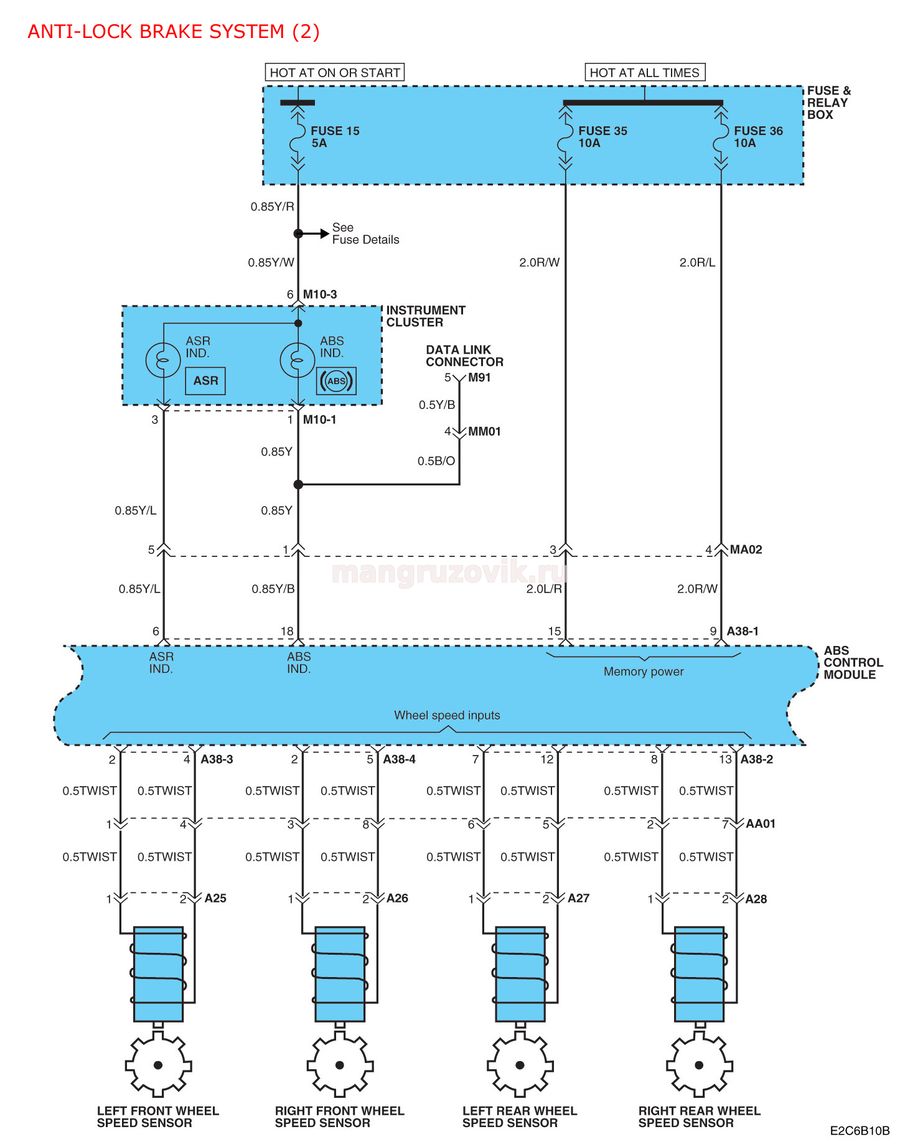

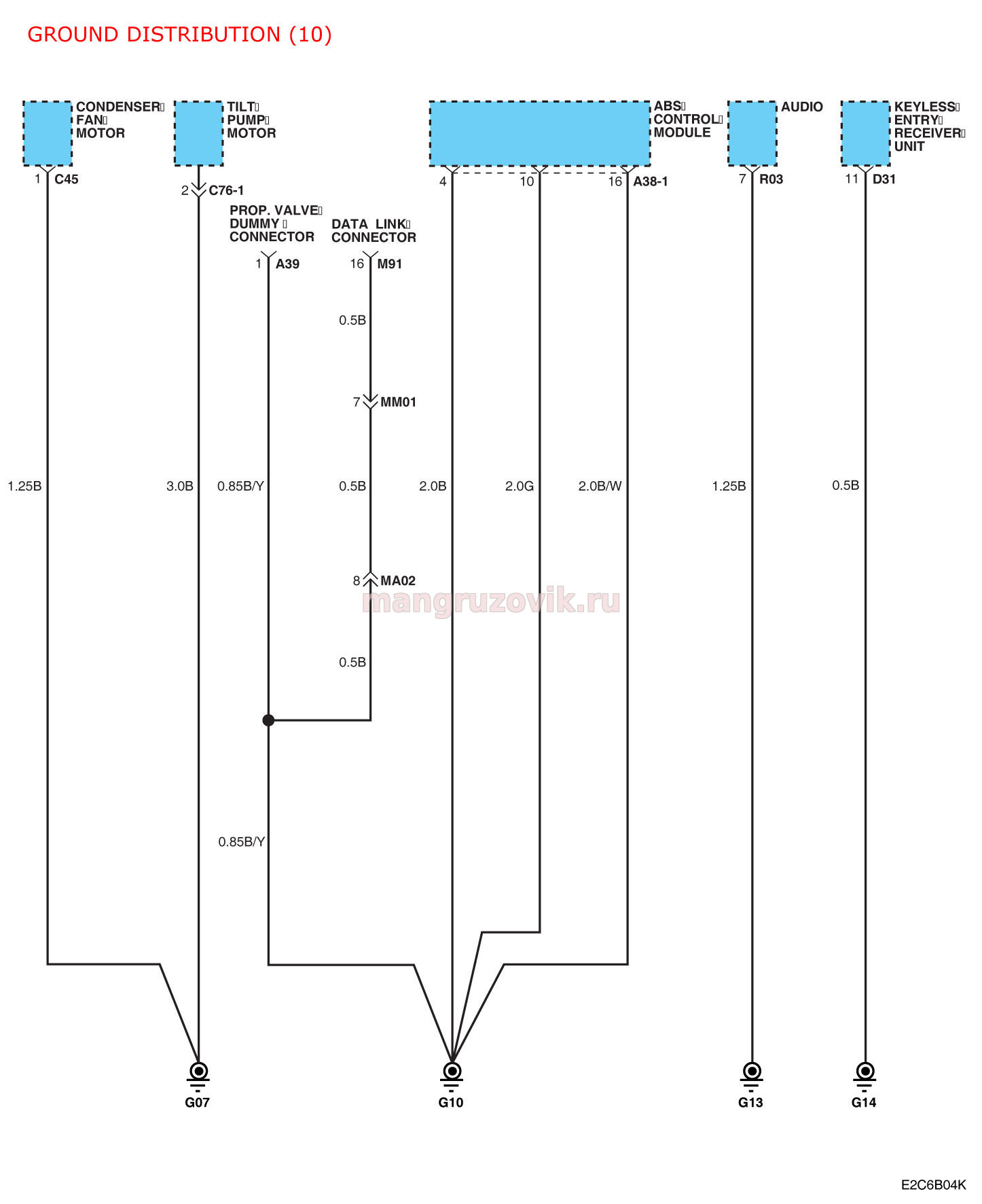

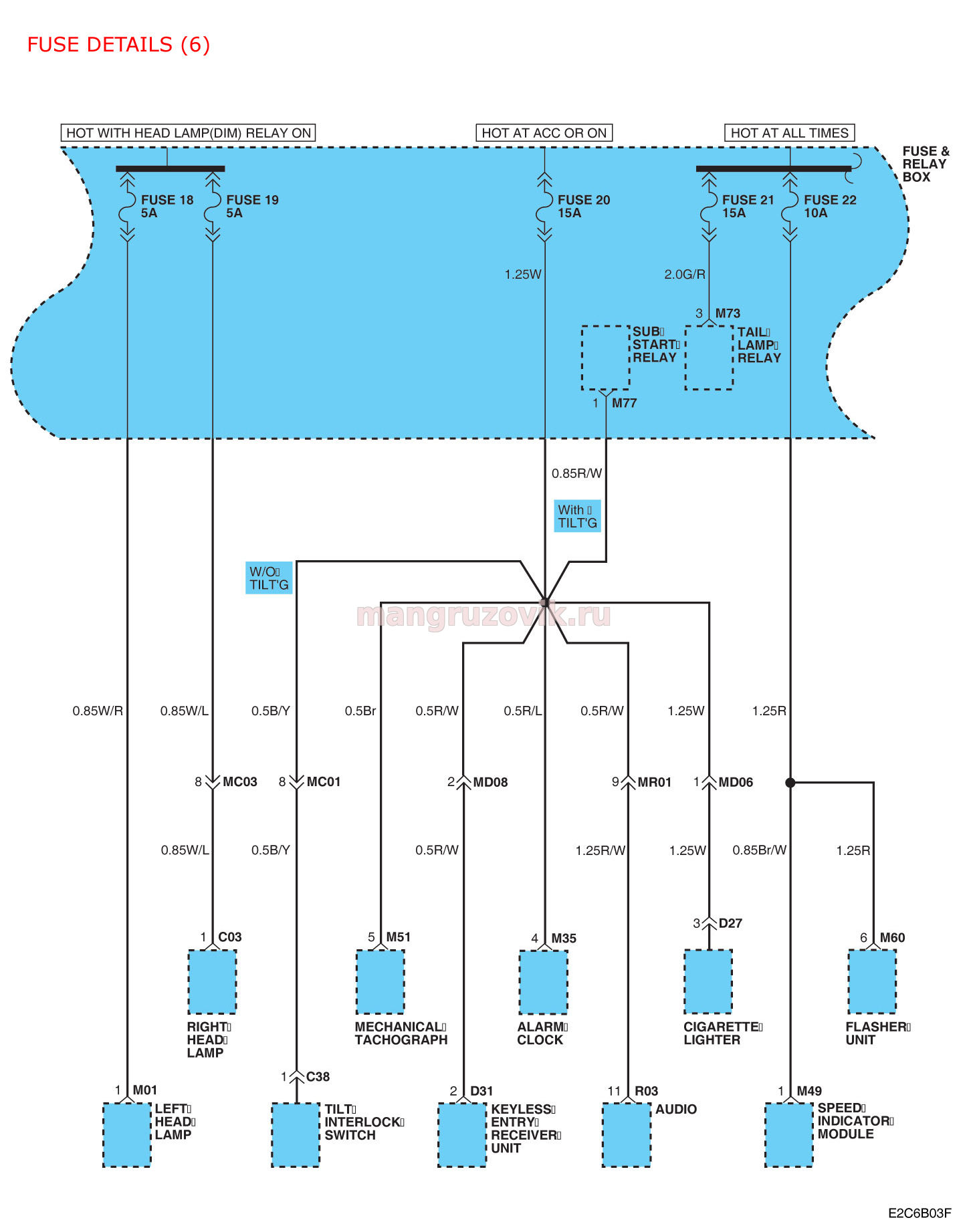

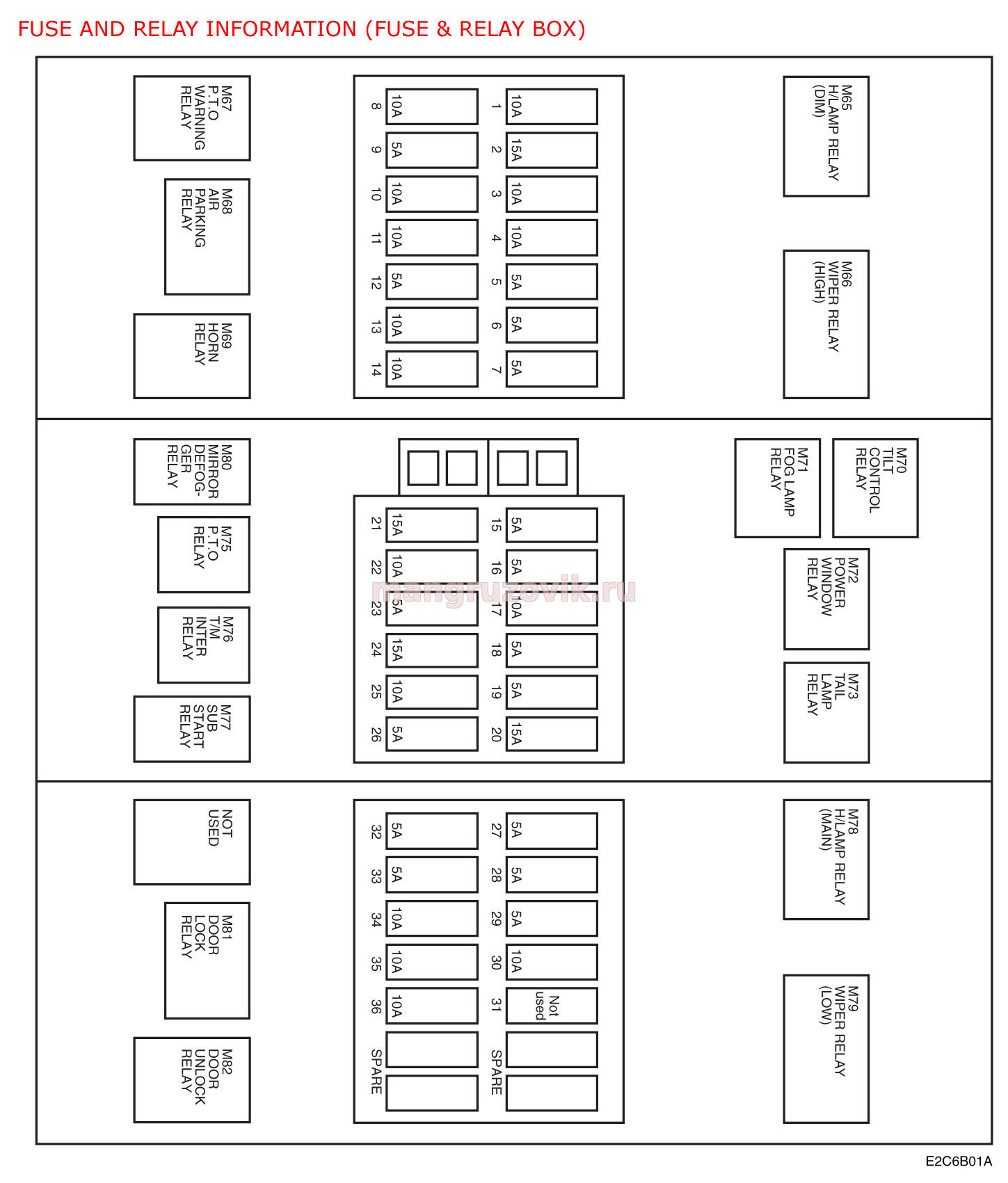

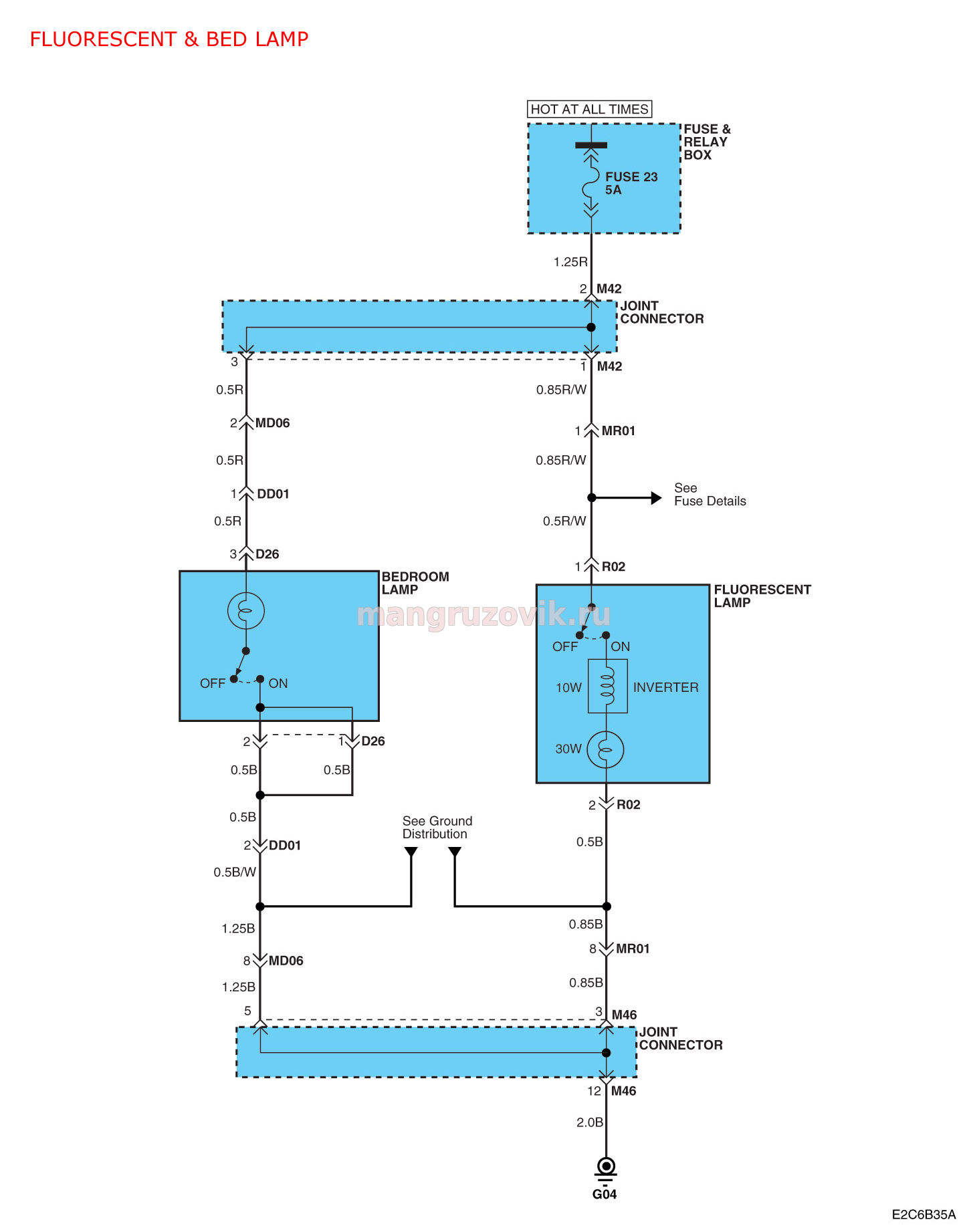

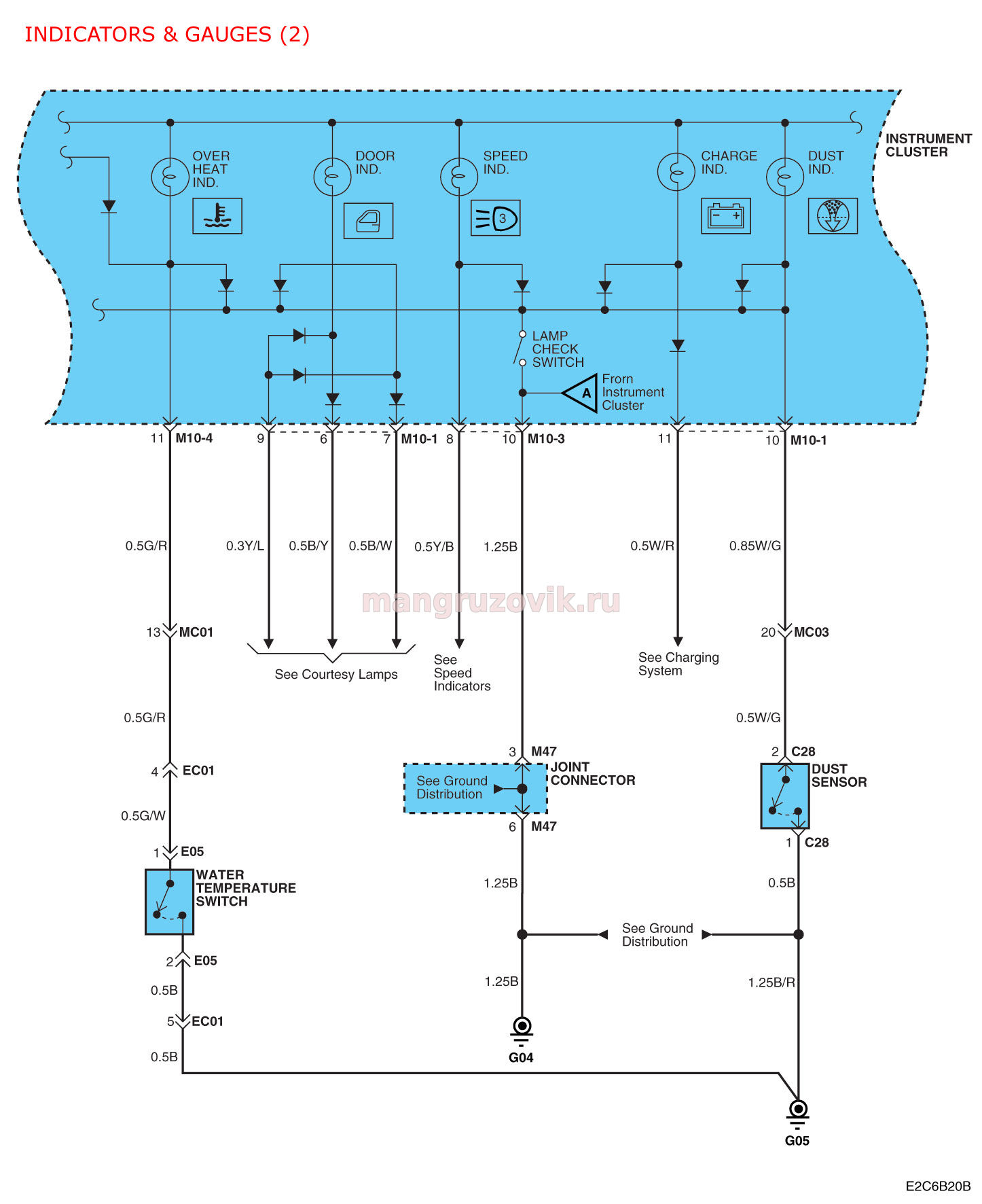

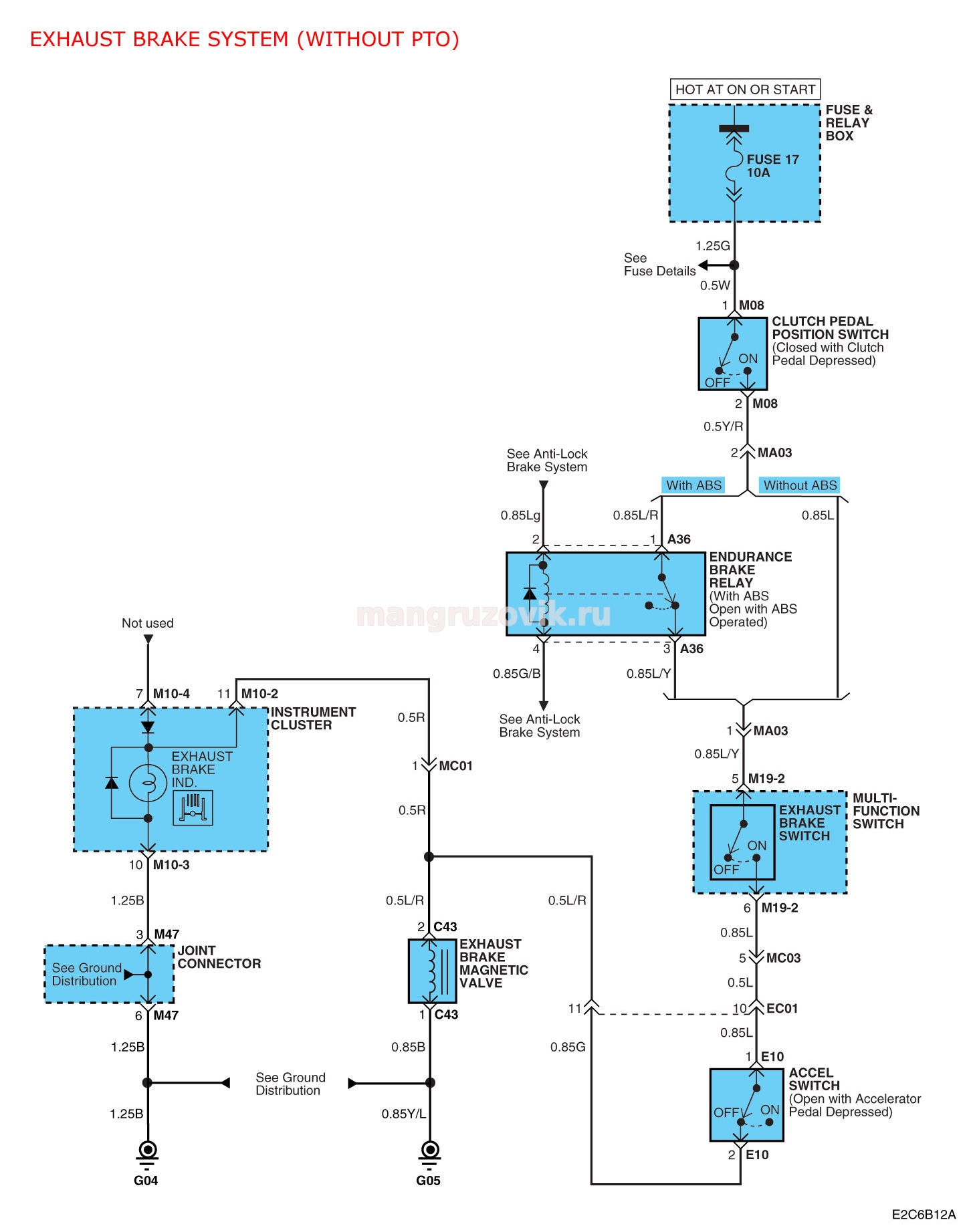

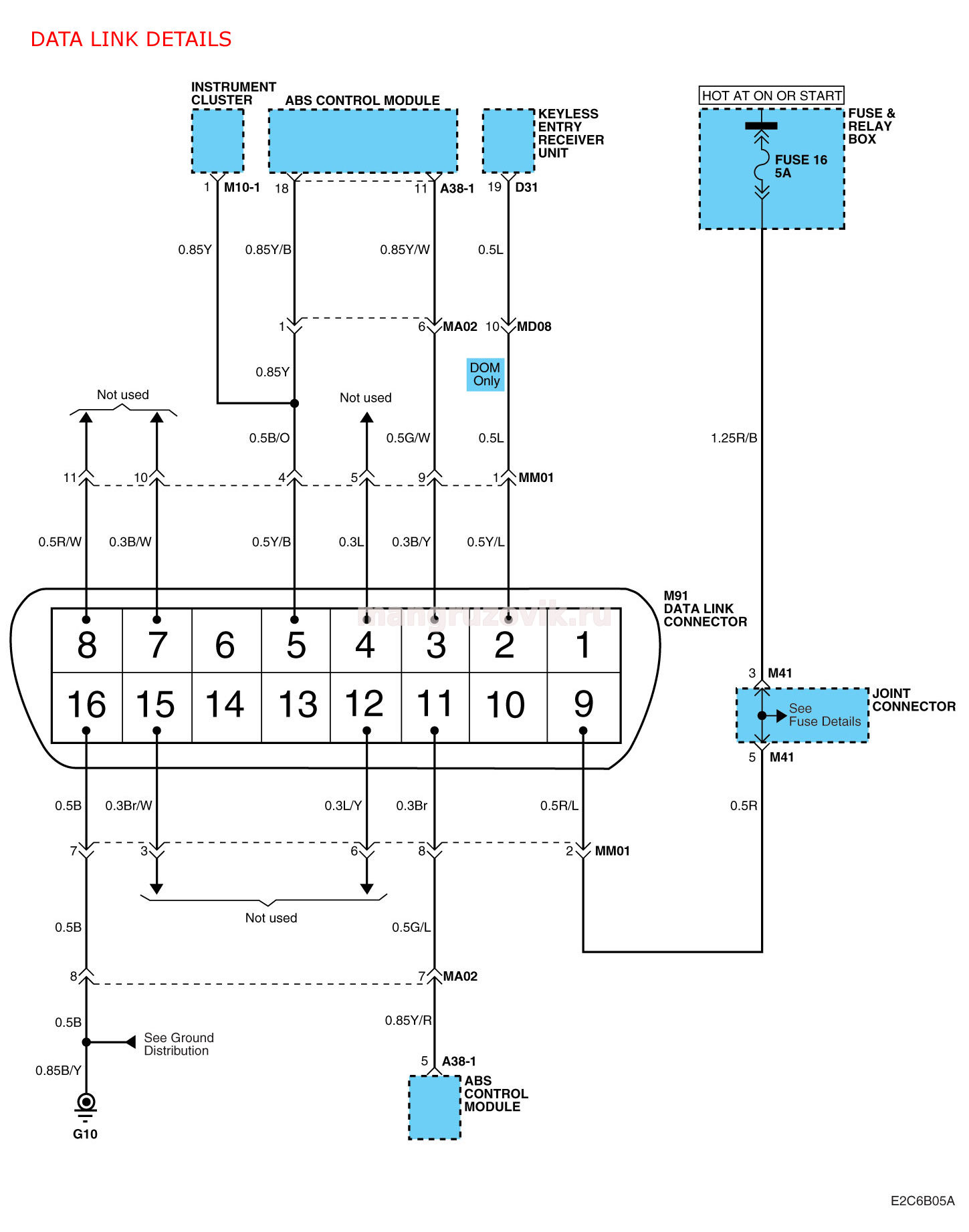

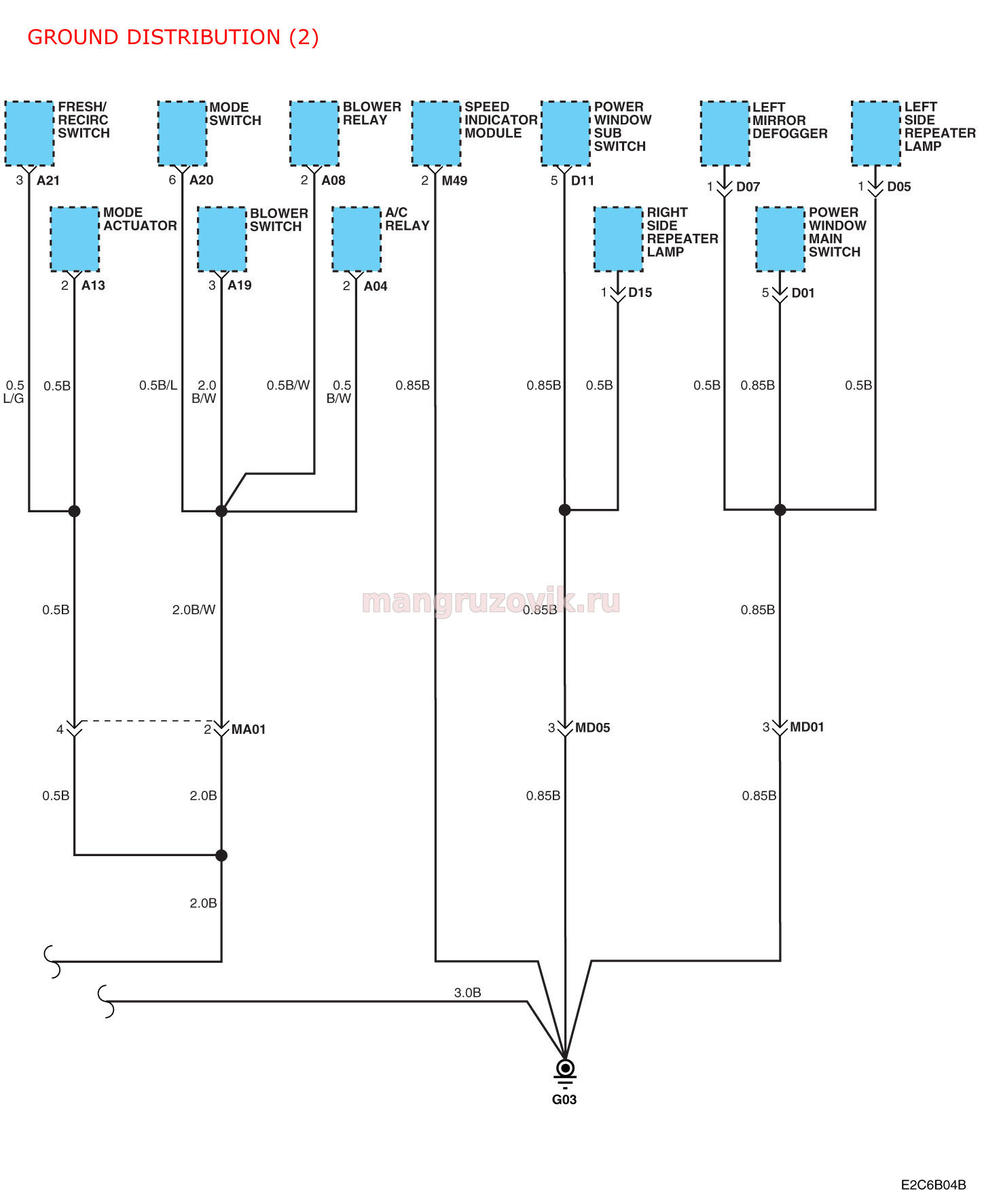

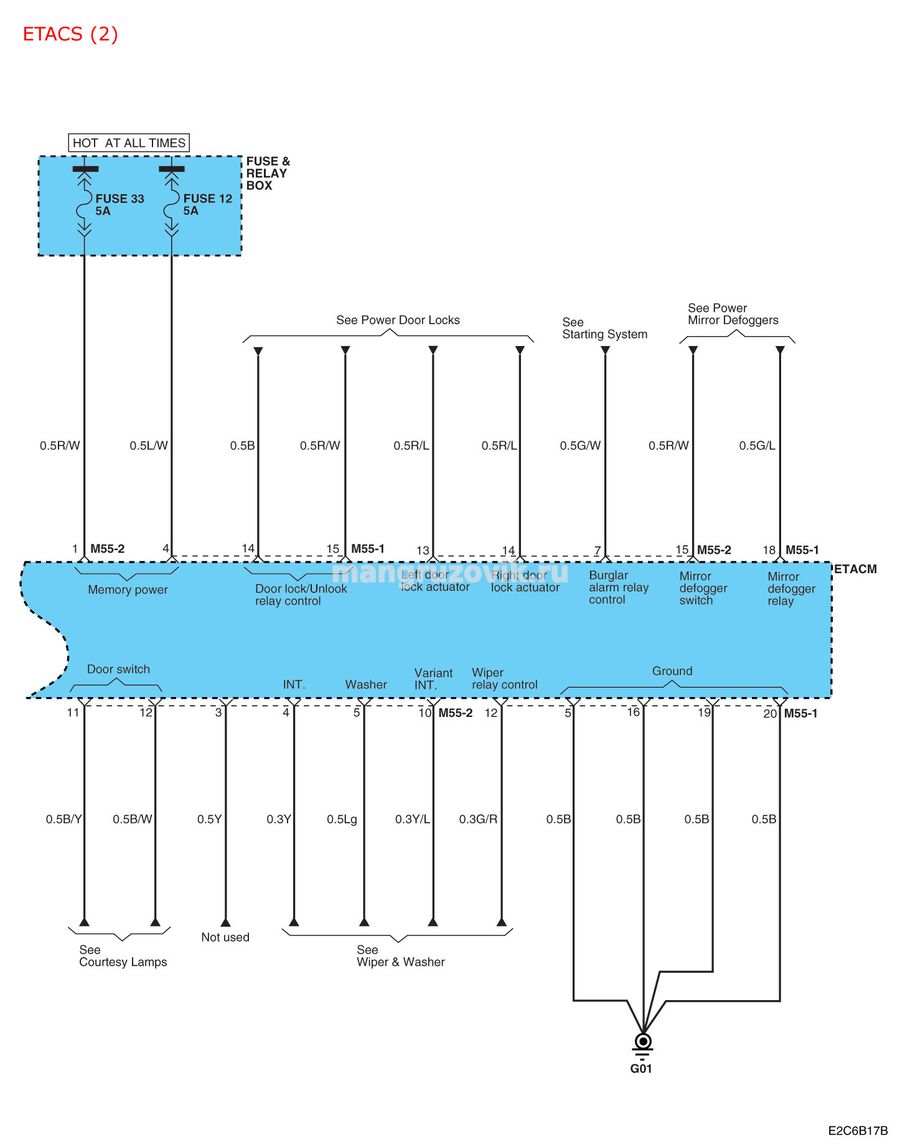

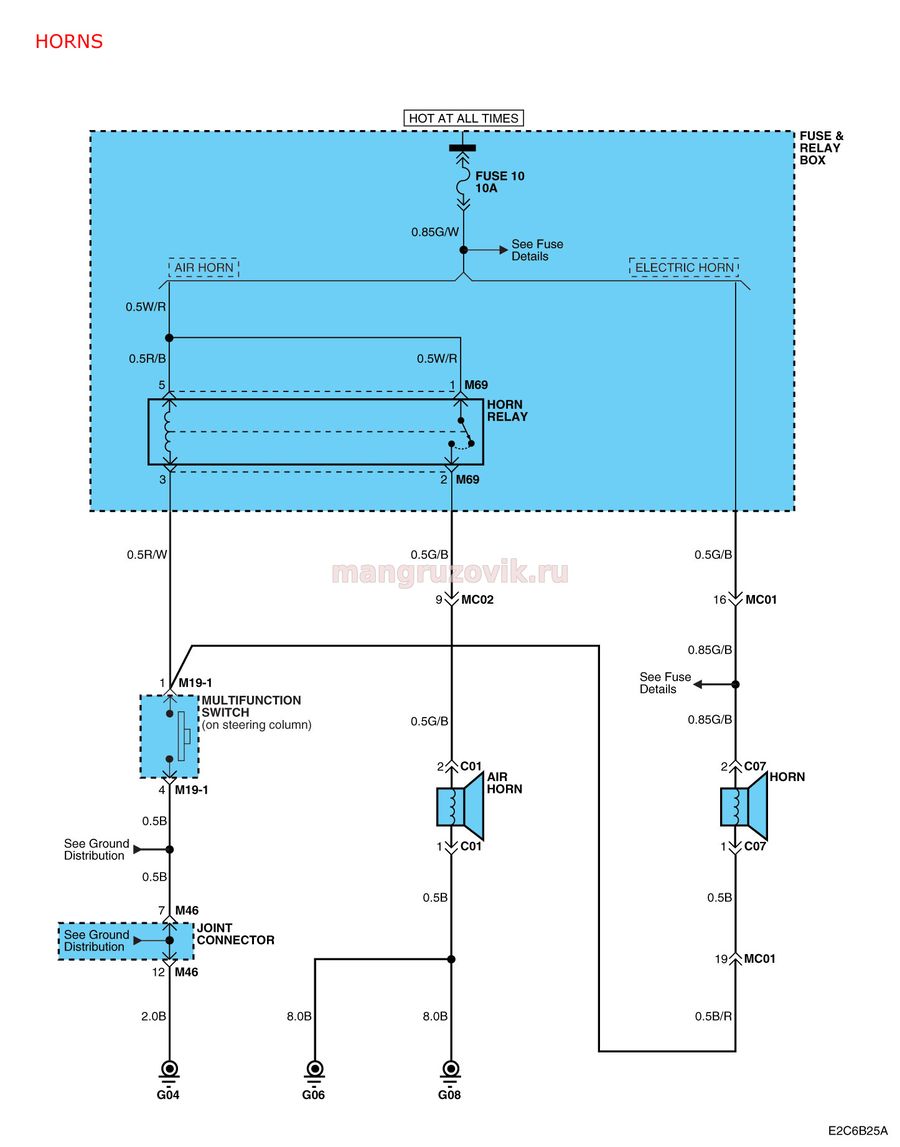

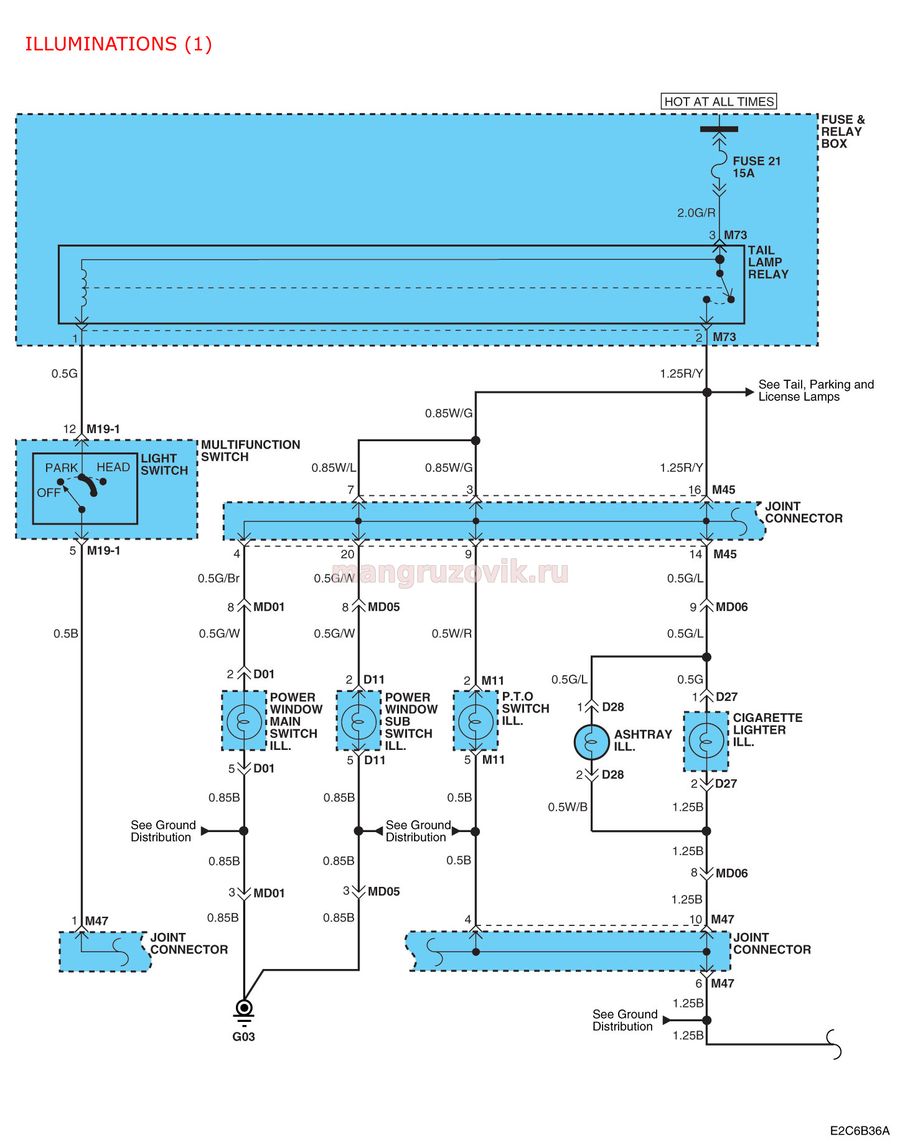

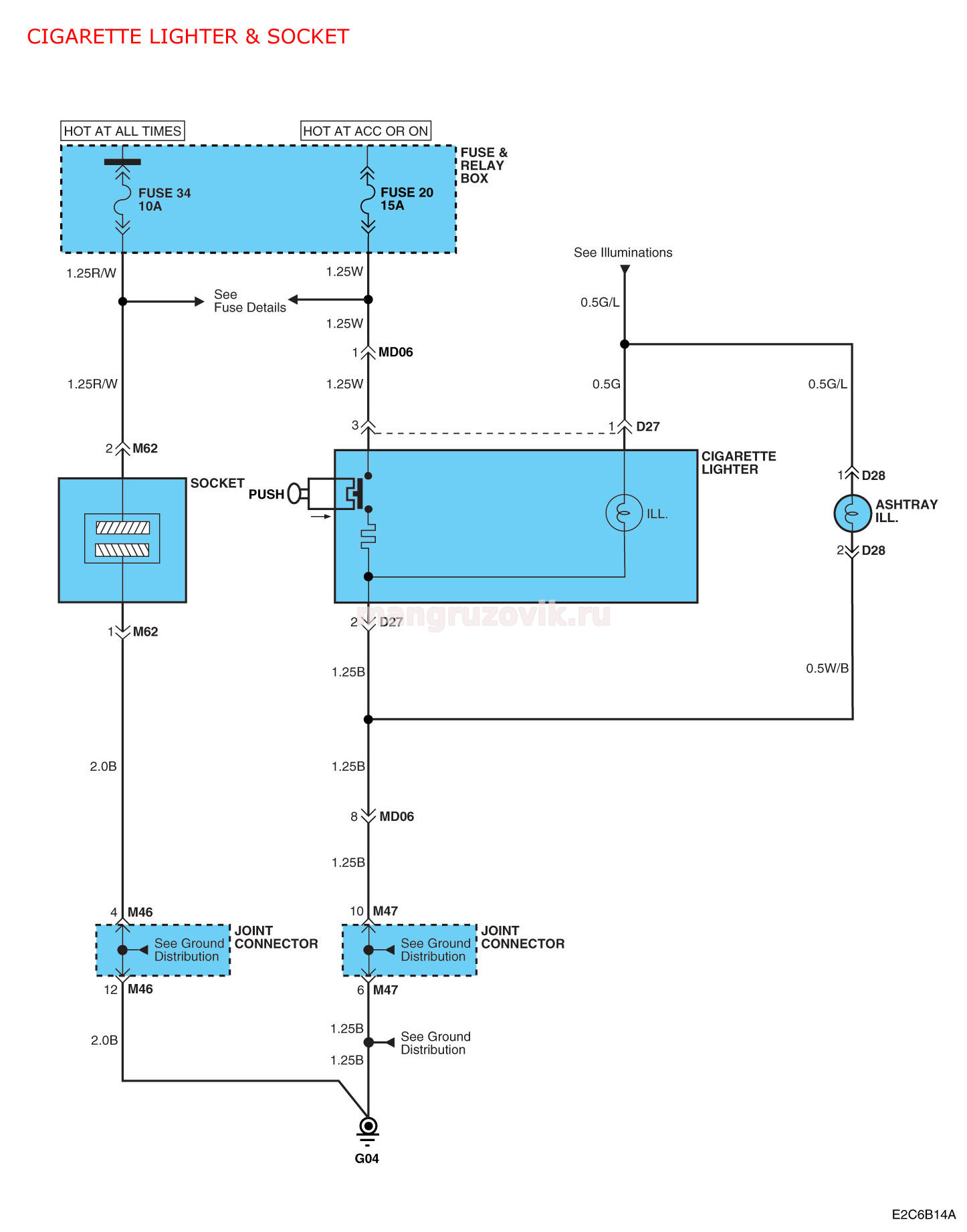

48 листов с электрическими схемами находятся на этой странице и 24 листа находятся (здесь все не поместилось) на другой странице  часть 2 , все схемы разбиты на узлы автомобиля и подписаны на заглавиях каждого листа.  Каждый лист с электрической схемой имеет разрешение около 1500 на 1200 пикселей и весит 400-500 в среднем Кб., в общей сложности вся электросхема на Hyundai HD450 весит 28 Мб.
Для просмотра или скачивания необходимо кликнуть на схему для её увеличения, иначе на ваш девайс закачается немного урезанная (низкого качества) картинка.
