Гидравлическая схема манипулятора ЛВ-184

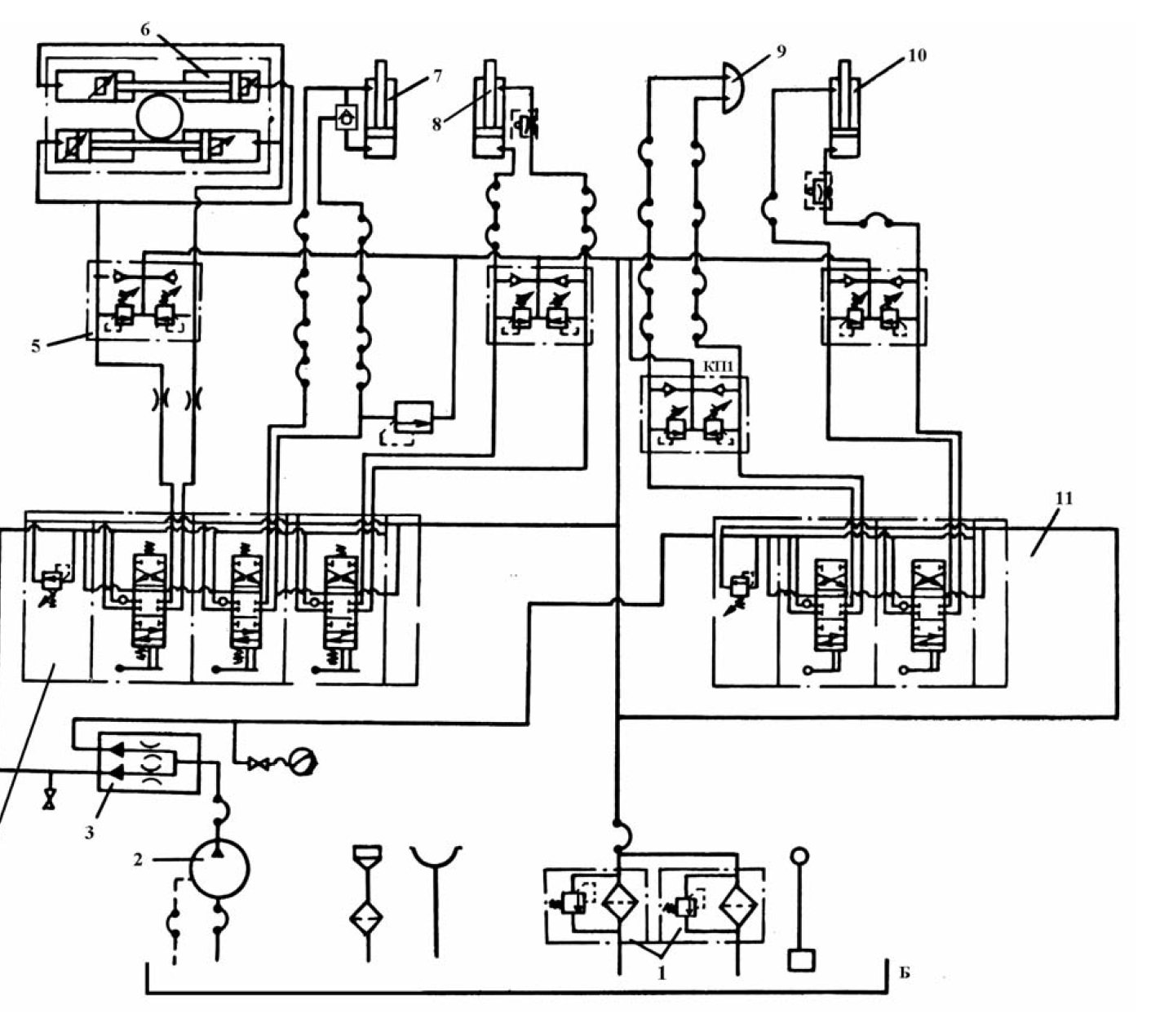

Гидравлическая схема манипулятора ЛВ-184:

1 – фильтры; 2 – насос; 3 – делитель потока; 4, 11 – распределитель; 5 – блок клапанов; 6 – гидроцилиндр опорно-поворотного устройства для ЛВ-184; 7 – гидроцилиндр рабочего органа; 8 – гидроцилиндр рукояти; 9 – механизм поворота; 10 – гидроцилиндр стрелы

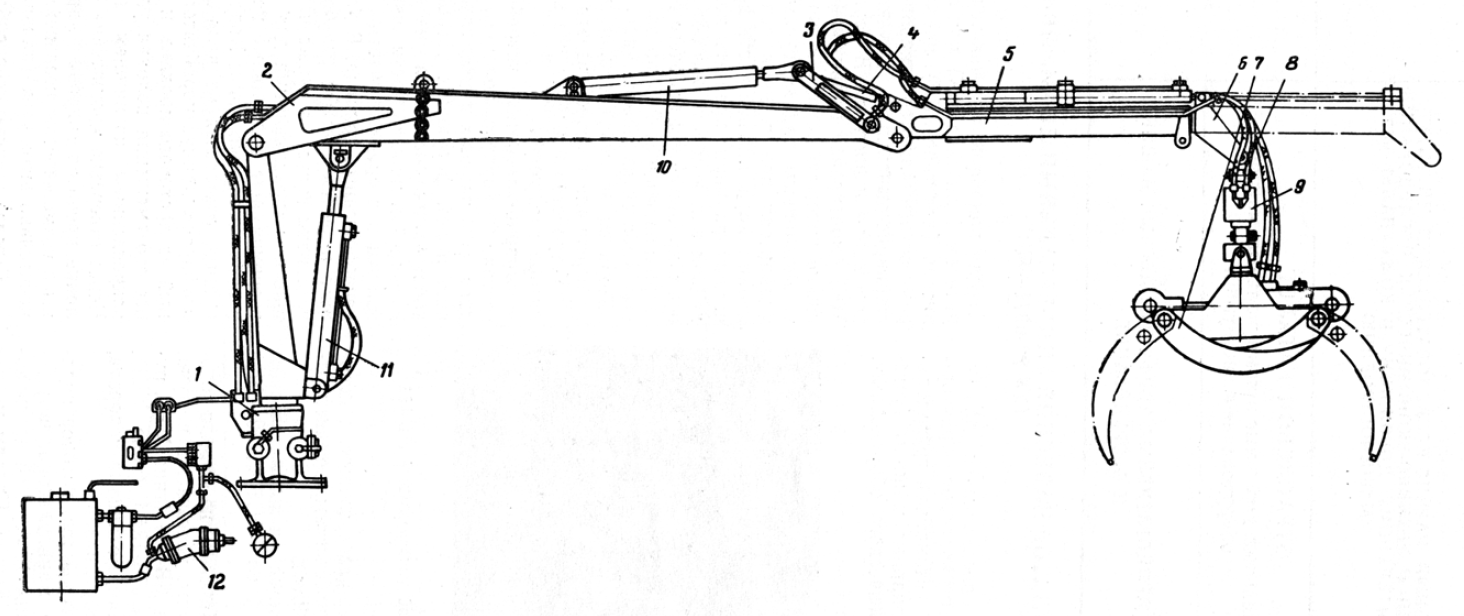

Общий вид манипулятора ЛВ-184:
1 – опорно-поворотное устройство; 2 – стрела; 3 – коромысло; 4 – шатун; 5 – рукоять с удлинителем (для типа МК); 6 – рукоять (для типа МШ); 7 – рабочий орган; 8 – кронштейн; 9 – механизм поворота; 10 – гидроцилиндр рукояти; 11 – гидроцилиндр стрелы; 12 – гидрооборудование

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ ПНЕВМАТИЧЕСКОЙ/ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

Смотреть остальной материал по ремонту экскаваторов

Буквенные позиционные обозначения основных элементов гидропривода на принципиальных гидравлических схемах по ГОСТ 2.704–76


Устройство (общее обозначение) - А

Гидроаккумулятор - АК

Аппарат теплообменный -АТ

Гидробак - Б

Гидродвигатель поворотный - Д

Делитель потока  ДП

Гидродроссель - ДР

Гидрозамок - ЗМ

Гидроклапан - К

Гидроклапан обратный - КО

Гидроклапан предохранительный - КП

Гидроклапан редукционный - КР

Гидромотор - М

Манометр - МН

Насос - Н

Насос аксиально-поршневой - НА

Насос-мотор - НМ

Насос пластинчатый - НМ

Насос радиально-поршневой - НР

Гидрораспределитель - Р

Гидроаппарат золотниковый - РЗ

Гидроаппарат клапанный - РК

Регулятор потока - РП

Сумматор потока - СП

Термометр - Т

Гидроусилитель - УС

Фильтр - Ф

Гидроцилиндр - Ц
