Гидравлическая схема экскаватора ЭО-4321

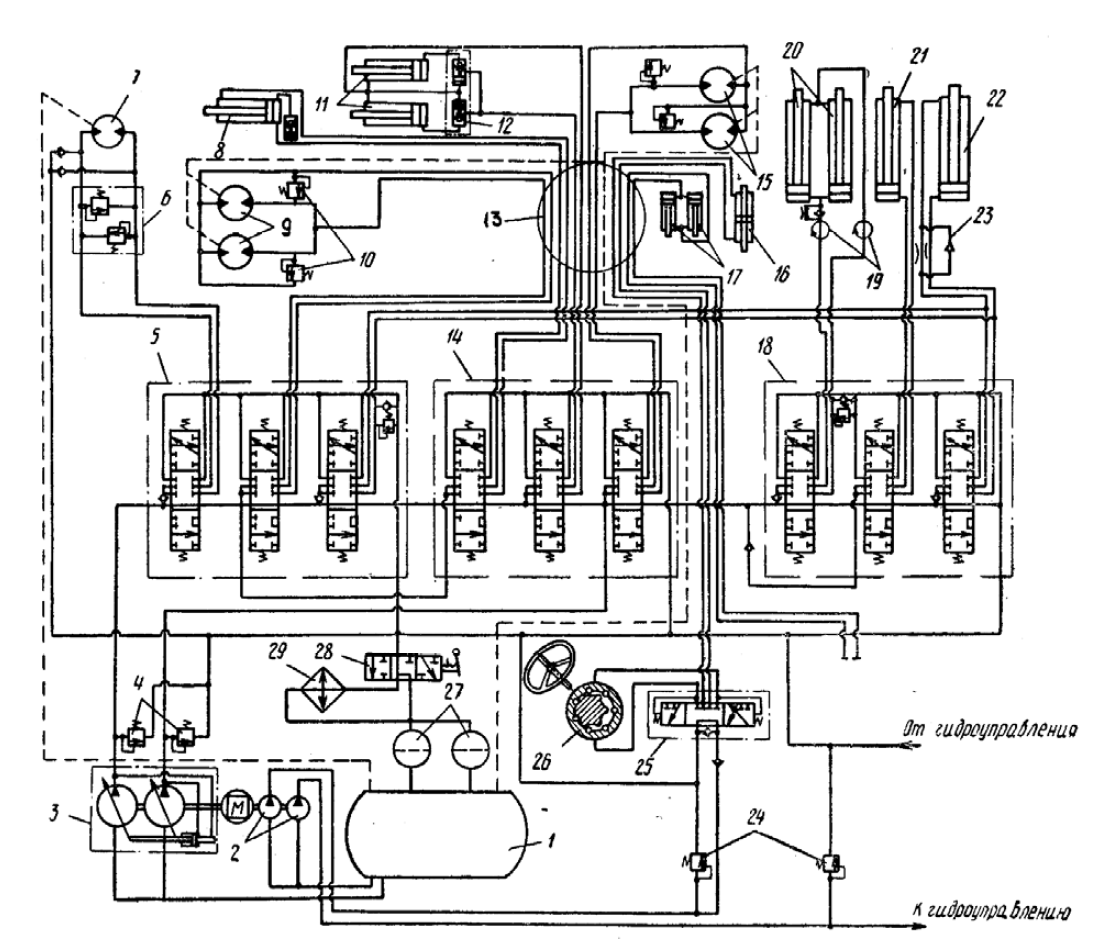

Гидравлическая схема экскаватора ЭО-4321




1 – гидробак; 2 – насосы системы управления; 3 – сдвоенный насос; 4, 10 – предохранительные клапаны; 5, 14, 18 – гидрораспределители; 6 – клапанный блок; 7 – гидромотор поворота платформы; 8 – гидроцилиндр бульдозера; 9 – гидромоторы передних колес; 11 – гидроцилиндры выносных опор; 12 – групповой коллектор с запорными клапанами; 13 – центральный коллектор; 15 – гидромоторы задних колес; 16 – гидроцилиндр поворота колес; 17 – гидроцилиндры включения редукторов задних колес; 19 – поворотные соединения; 20 – гидроцилиндры стрелы; 2 – гидроцилиндр ковша; 22 – гидроцилиндр рукояти; 23 – дроссель; 24 – напорные олотники; 25 – золотник; 26 – планетарный насос; 27 – фильтры; 28 – сливной кран; 29 – калорифер

ЭО-4321 имеет массу в 19,8 тонны и 80-сильный двигатель. Экскаватор оснащается фронтальным ковшом емкостью 0,63 кубометра и 0,5-кубометровой обратной лопатой. Радиус вскапывания составляет 8900 мм, максимальная глубина копания – 5500 мм. Модель предназначалась для работы с грунтом и выгрузки его на радиусе в 7160 мм и высоте 5600 мм.

Габариты ЭО-4321.
Длина техники составляла 9900 мм,Ширина – 2840 мм,Высота – 3990 мм.Усилие копания у данной модификации равнялось 150 кН,Грузоподъемность на наибольшем вылете – 2000 кг.Экскаватор мог передвигаться со скоростью до 20 км/час, что существенно увеличивало его маневренность.Радиус поворота модели составляет 7300 мм.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ ПНЕВМАТИЧЕСКОЙ/ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

Смотреть остальной материал по ремонту экскаваторов


Буквенные позиционные обозначения основных элементов гидропривода на принципиальных гидравлических схемах по ГОСТ 2.704–76

Устройство (общее обозначение) - А

Гидроаккумулятор - АК

Аппарат теплообменный -АТ

Гидробак - Б

Гидродвигатель поворотный - Д

Делитель потока  ДП

Гидродроссель - ДР

Гидрозамок - ЗМ

Гидроклапан - К

Гидроклапан обратный - КО

Гидроклапан предохранительный - КП

Гидроклапан редукционный - КР

Гидромотор - М

Манометр - МН

Насос - Н

Насос аксиально-поршневой - НА

Насос-мотор - НМ

Насос пластинчатый - НМ

Насос радиально-поршневой - НР

Гидрораспределитель - Р

Гидроаппарат золотниковый - РЗ

Гидроаппарат клапанный - РК

Регулятор потока - РП

Сумматор потока - СП

Термометр - Т

Гидроусилитель - УС

Фильтр - Ф

Гидроцилиндр - Ц
