Гидравлическая схема экскаватора ЭО-3322Д

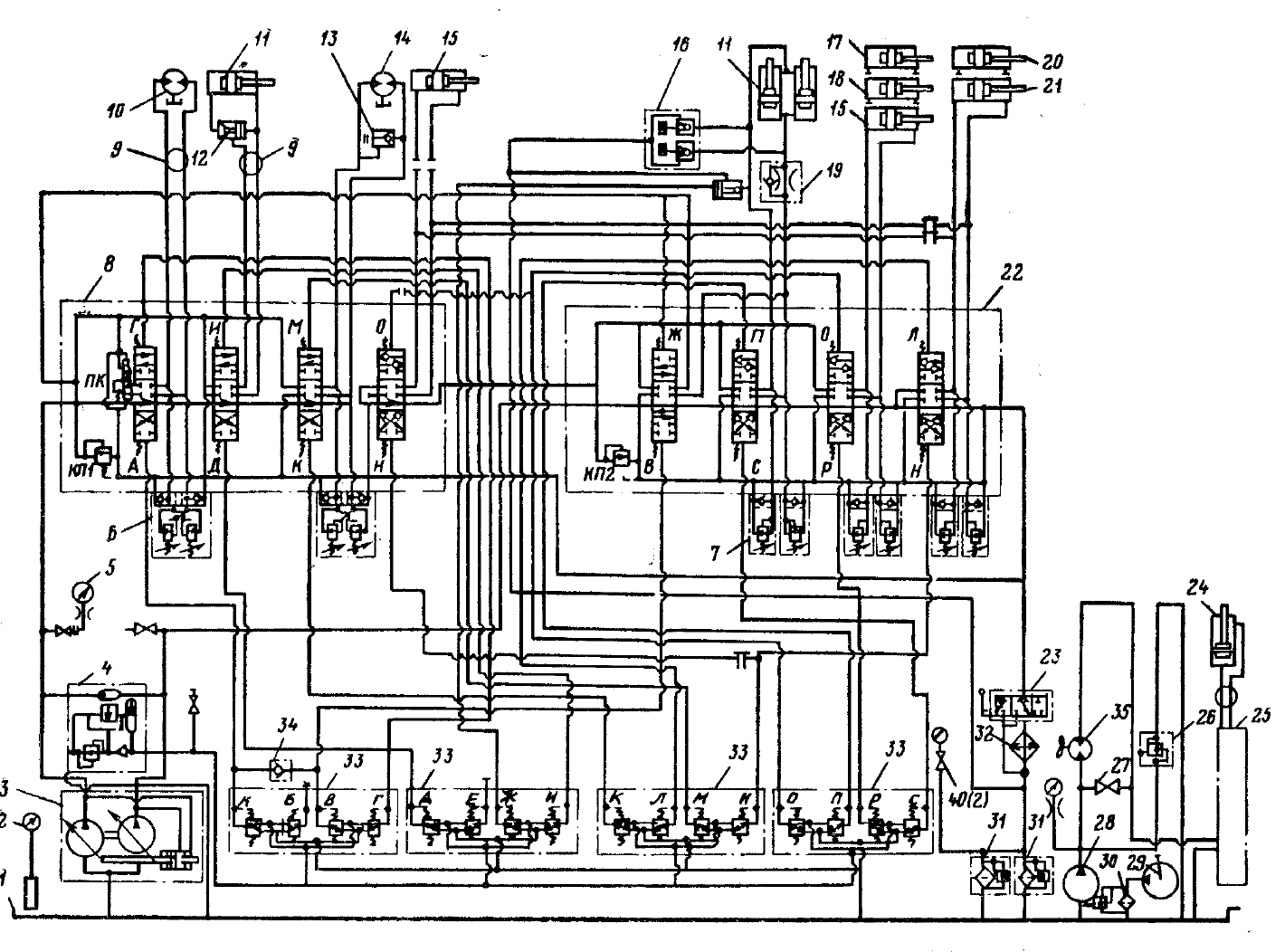

Гидравлическая схема экскаватора ЭО-3322Д:



1 – бак для рабочей жидкости; 2 – термометр; 3 – аксиально-поршневой регулируемый насос; 4 – аккумуляторный блок; 5 – манометр с демпфером и краном; 6, 7 – блоки предохранительных клапанов; 8 – гидрораспределитель; 9 – центральный коллектор; 10 – гидромотор передвижения; 11 – гидроцилиндры выносных опор и подъема (опускания) стрелы; 12–обратный управляемый клапан;13,27 – запорный кран; 14 – гидромотор поворота; 15 – гидроцилиндр ковша обратной лопаты; 16 – блок выключения стрелоподъемных гидроцилиндров при
буксировке экскаватора; 17 – гидроцилиндр ковша грейфера; 18 – гидроцилиндр ковша погрузчика; 19 – дроссель с обратным клапаном; 20 – гидроцилиндр рукояти погрузчика; 21 – гидроцилиндр рукояти; 22 – гидрораспределитель; 23 – трехходовой кран с обратным клапаном; 24 – гидроцилиндр поворота колес; 25 – рулевое управление; 26 – напорный золотник; 28 – шестеренный насос; 29 – ручной насос «Родник»; 30 – заправочный фильтр; 31 – линейный фильтр; 32 – теплообменник; 33 – блоки дистанционного управления; 34 – обратный клапан; 35 – гидромотор вентилятора маслоохладительной установки

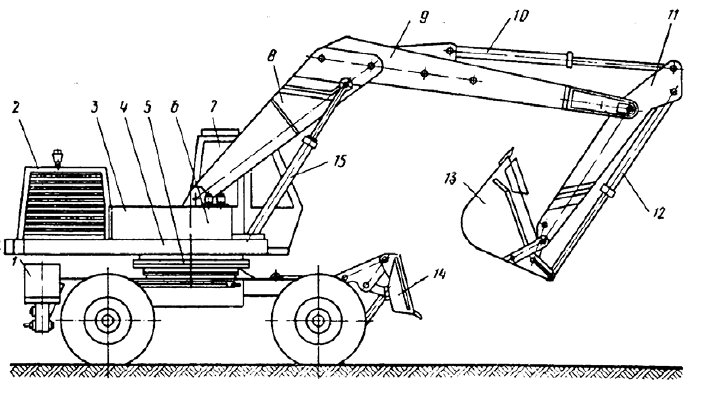

Общий вид экскаватора ЭО-3322:
1 – выносная опора; 2 – силовая установка; 3 – гидробак; 4 – поворотная платформа; 5 – опорно-поворотное устройство; 6 – топливный бак; 7 – кабина с пультом упраления; 8 – базовая часть стрелы; 9 – головная часть стрелы; 10, 12, 15 – гидроцилиндры; 11 – рукоять; 13 – ковш обратной лопаты; 14 – бульдозерный отвал
Технические характеристики ЭО-3322 может оборудоваться двигателями с разными параметрами и различным навесным рабочим оборудованием, в зависимости от чего его характеристики изменяются в указанных в таблице диапазонах:

Параметры
Ед. измерения
высота мм 3140
вес (общий) кг 14000
мощность двигателя л.с. 75-100
максимально возможная скорость км/час 20
расход горючего л/час 12,5
глубина копаниям 2-6 ковш м3 0,2-0,8

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ ПНЕВМАТИЧЕСКОЙ/ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

Смотреть остальной материал по ремонту экскаваторов


Буквенные позиционные обозначения основных элементов гидропривода на принципиальных гидравлических схемах по ГОСТ 2.704–76

Устройство (общее обозначение) - А

Гидроаккумулятор - АК

Аппарат теплообменный -АТ

Гидробак - Б

Гидродвигатель поворотный - Д

Делитель потока  ДП

Гидродроссель - ДР

Гидрозамок - ЗМ

Гидроклапан - К

Гидроклапан обратный - КО

Гидроклапан предохранительный - КП

Гидроклапан редукционный - КР

Гидромотор - М

Манометр - МН

Насос - Н

Насос аксиально-поршневой - НА

Насос-мотор - НМ

Насос пластинчатый - НМ

Насос радиально-поршневой - НР

Гидрораспределитель - Р

Гидроаппарат золотниковый - РЗ

Гидроаппарат клапанный - РК

Регулятор потока - РП

Сумматор потока - СП

Термометр - Т

Гидроусилитель - УС

Фильтр - Ф

Гидроцилиндр - Ц
