Гидравлическая схема экскаватора ЭО-2621В

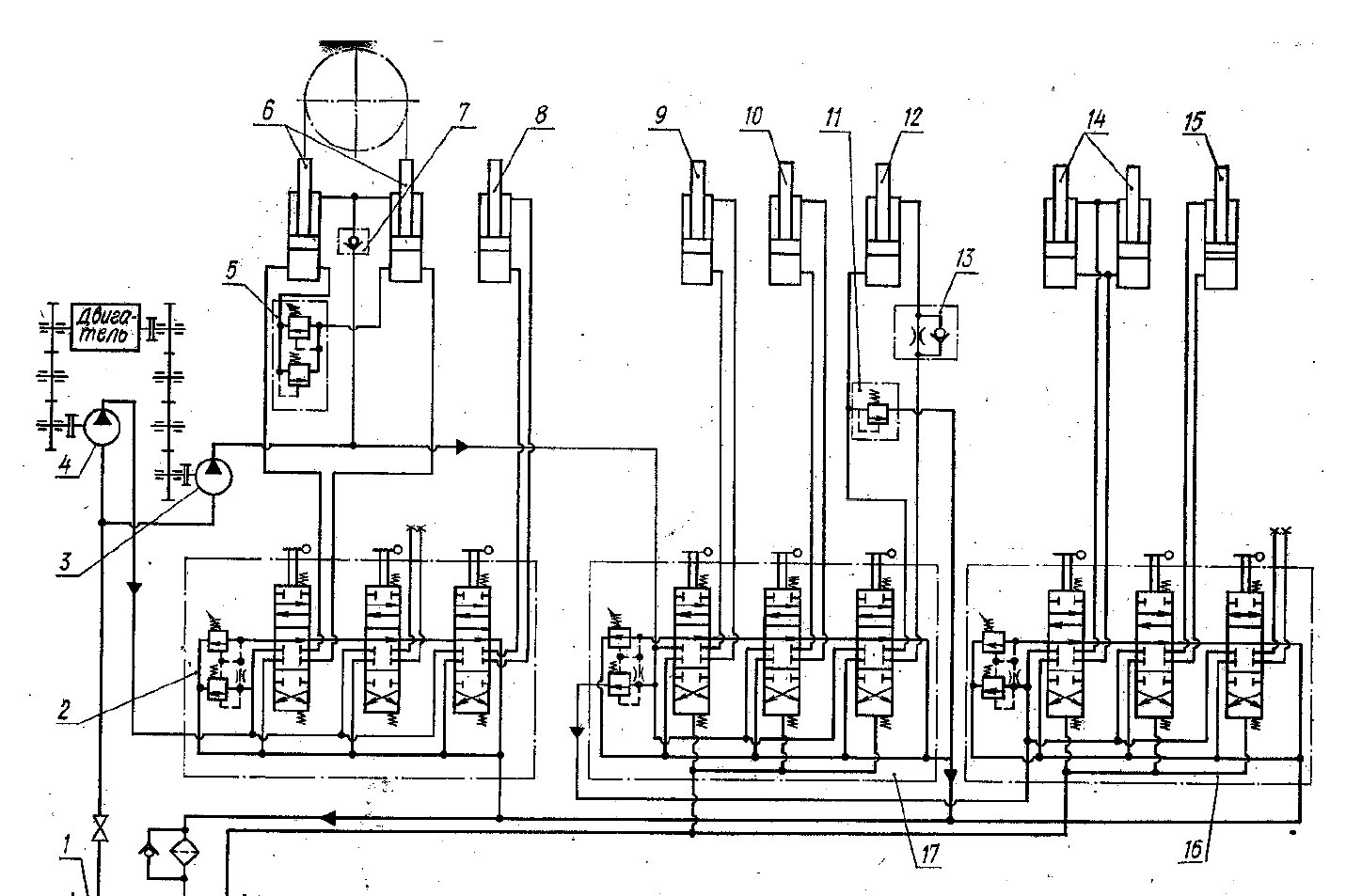

Гидравлическая схема экскаватора ЭО-2621В:


схема 1
1 – гидробак; 2 – гидрораспределитель гидросистемы трактора; 3, 4 – шестеренные насосы; 5 – предохранительные клапаны; 6 – гидроцилиндры поворота; 7 – обратный клапан; 8 – гидроцилиндр бульдозера; 9 – гидроцилиндр ковша;
10 – гидроцилиндр левого опорного башмака; 11 – разгрузочный клапан; 12 – гидроцилиндр стрелы; 13 – дроссель с обратным клапаном; 14 – гидроцилиндры рукояти; 15 – гидроцилиндр правого опорного башмака; 16, 17 гидрораспределители гидросистемы экскаватора 6

схема 2

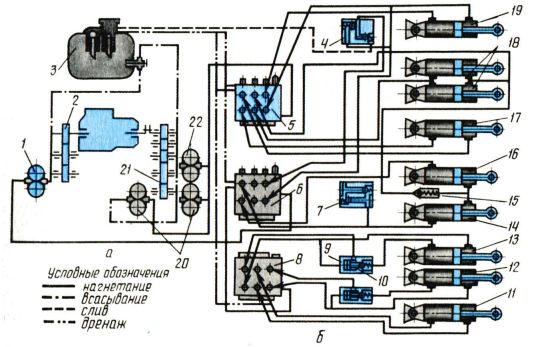

Схема экскаватора ЭО 2621: а — кинематическая; б — гидравлическая; 1, 20 и 22 — насосы; 2 и 21 — редукторы; 3 —
бак; 4 — разгрузочный клапан; 5, 6 и 8 — распределители; 7 — перепускной клапан; 9 —обратные управляемые клапаны; 10 — иглы; 11 — гидроцилиндр бульдозера; 12 и 13 —гидроцилиндры выносных опор; 14 и 16 — гидроцилиндры механизма поворота; 15 — обратный клапан; 17 — гидроцилиндр ковша; 18 — гидроцилиндры рукояти; 19 — гидроцилиндр стрелы.

рис 3

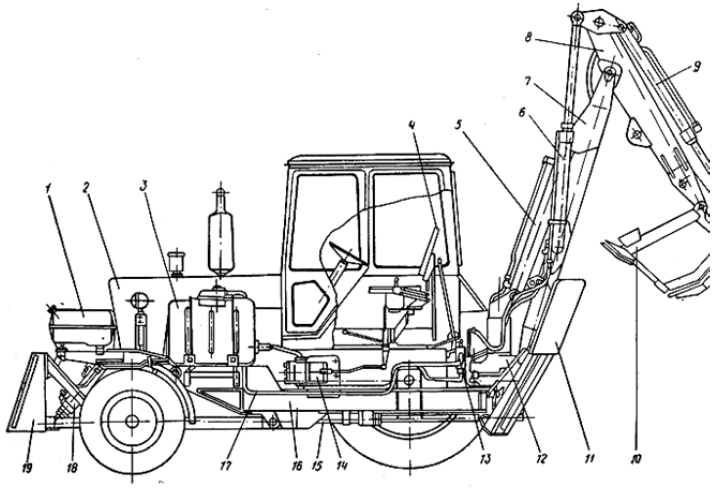

Общий вид экскаватора ЭО-2621В:
1 – топливный бак; 2 – трактор; 3 – бак для рабочей жидкости; 4 – сиденье машиниста; 5 – гидроцилиндр стрелы; 6 – гидроцилиндр рукояти; 7 – стрела; 8 – рукоять; 9 – гидроцилиндр ковша; 10 – ковш; 11 – опорный башмак;
12 – поворотная колонка; 13 – гидрораспределитель; 14 – гидронасос; 15 – гидроцилиндр поворота колонки; 16 – обвязочная рама; 17 – соединительные трубопроводы; 18 – гидроцилиндр бульдозера; 19 – бульдозер

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ ПНЕВМАТИЧЕСКОЙ/ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

Смотреть остальной материал по ремонту экскаваторов

Буквенные позиционные обозначения основных элементов гидропривода на принципиальных гидравлических схемах по ГОСТ 2.704–76

Устройство (общее обозначение) - А

Гидроаккумулятор - АК

Аппарат теплообменный -АТ

Гидробак - Б

Гидродвигатель поворотный - Д

Делитель потока  ДП

Гидродроссель - ДР

Гидрозамок - ЗМ

Гидроклапан - К

Гидроклапан обратный - КО

Гидроклапан предохранительный - КП

Гидроклапан редукционный - КР

Гидромотор - М

Манометр - МН

Насос - Н

Насос аксиально-поршневой - НА

Насос-мотор - НМ

Насос пластинчатый - НМ

Насос радиально-поршневой - НР

Гидрораспределитель - Р

Гидроаппарат золотниковый - РЗ

Гидроаппарат клапанный - РК

Регулятор потока - РП

Сумматор потока - СП

Термометр - Т

Гидроусилитель - УС

Фильтр - Ф

Гидроцилиндр - Ц
